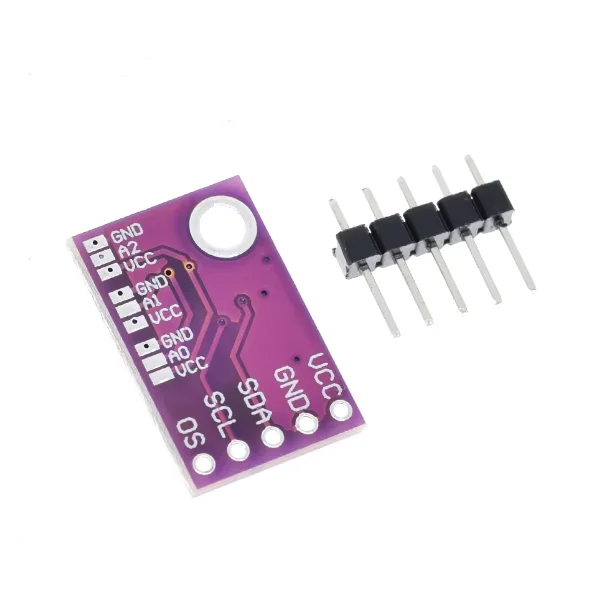

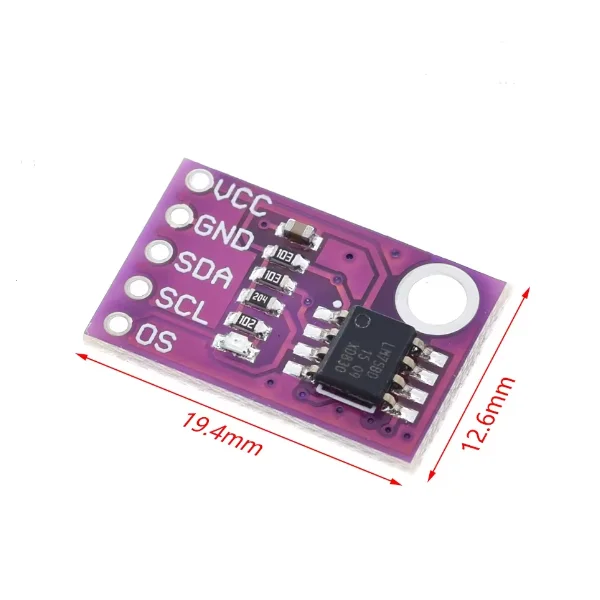

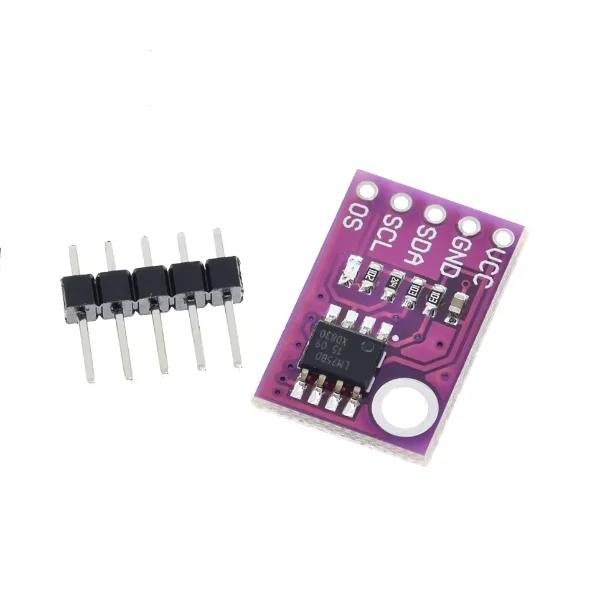

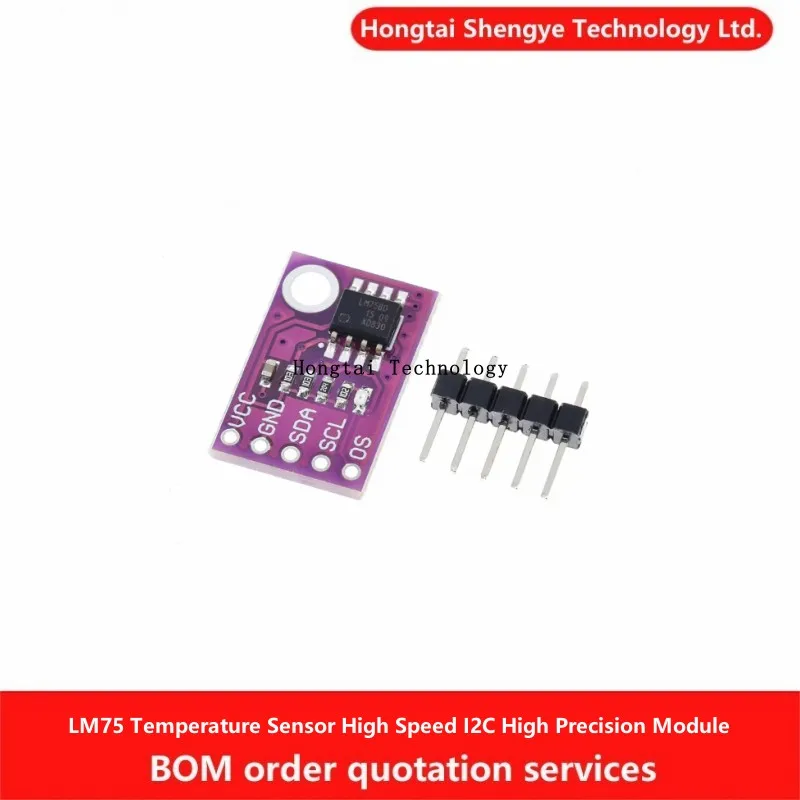

LM75A o B Interfaz I2C de alta velocidad Módulo de placa de desarrollo de sensor de temperatura de alta precisión Envíos aleatorios Mismo función
El LM75A o B es un sensor de temperatura de interfaz I2C de alta velocidad que puede convertir directamente la temperatura en señales digitales en el rango de temperatura de -55°C a +125°C con una precisión de 0,125°C. La MCU puede leer directamente los datos en sus registros internos a través del bus I2C y puede operar los 4 registros de datos a través de I2C para configurar diferentes modos de funcionamiento.El LM75A tiene tres pines de dirección lógica opcionales, lo que permite conectar hasta ocho dispositivos simultáneamente en el mismo bus sin conflictos de direcciones.
Características:
Interfaz de bus I2C, dirección del dispositivo Dirección esclava de 7 bits 1001xxx, 8 dispositivos se pueden conectar externamente en el mismo bus;
Rango de fuente de alimentación: 2,8 V a 5,5 V, rango de temperatura: -55℃ a +125℃;
ADC de 11 bits proporciona una resolución de temperatura de hasta 0,125°C;
Precisión de la temperatura:
±2℃(-25℃~100℃)
±3℃(-55℃~125℃)
Umbral de temperatura programable y punto de configuración de histéresis;
Para minimizar el consumo de energía, la corriente consumida en modo de apagado es de sólo 1,0 μA;
El dispositivo se puede utilizar como controlador de temperatura independiente durante el encendido;
Protección ESD:
Según el estándar JESD22A114, puede pasar el modo HBM de 2000 V;
Pasable en modo 200V MM según el estándar JESD22A115;
Según el estándar JESD22-C101, puede pasar el modo CDM de 1000 V;
Prueba de enganche de hasta 100 mA realizada según el estándar JEDEC (JESD78);
Pequeños paquetes de 8 pines: SO8, TSSOP8 y paquete ultrapequeño XSON8U.
