Descripción

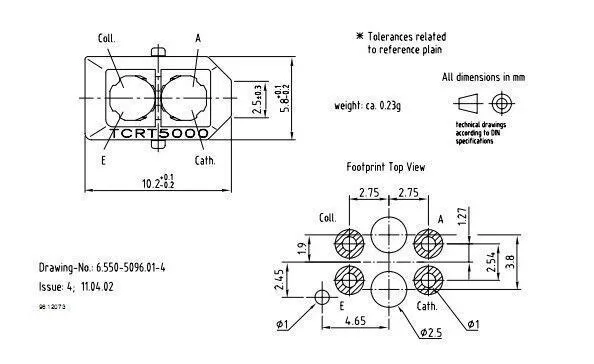

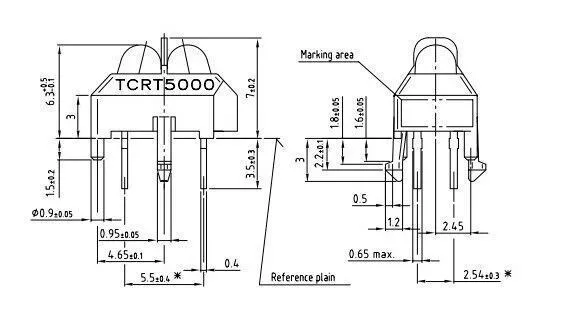

Chip TCRT5000:

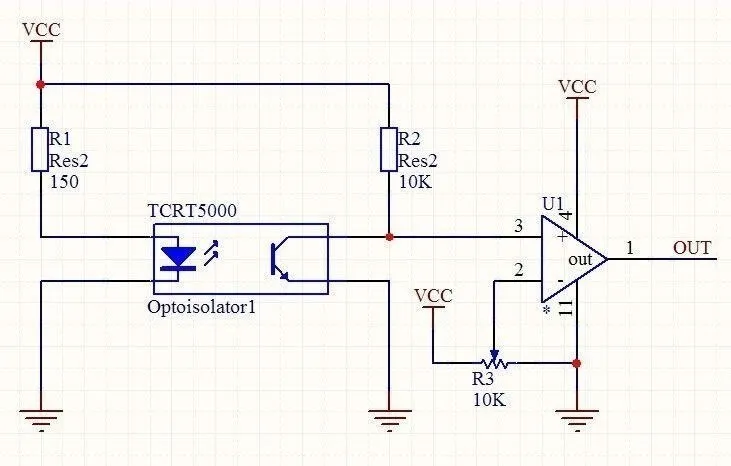

Funciona con sensores TCRT5000 y sensores infrarrojos generalmente como paso para un sentido. El TCRT5000 tiene un emisor de infrarrojos y un tubo receptor de infrarrojos. Cuando el tubo receptor recibe la emisión infrarroja de la señal reflejada, la resistencia del tubo receptor cambiará, el circuito generalmente tiene la forma de cambio de voltaje reflejado, Y después del circuito de conversión ADC como plástico o resultado de salida LM324 obtenido después del tratamiento. Dado que el cambio de resistencia asume la intensidad de la señal infrarroja recibida por el tubo receptor, a menudo muestra la superficie reflectante. El color y la superficie reflectante de la distancia entre los esquemas de referencia del hardware del tubo receptor dos aspectos de la siguiente manera:

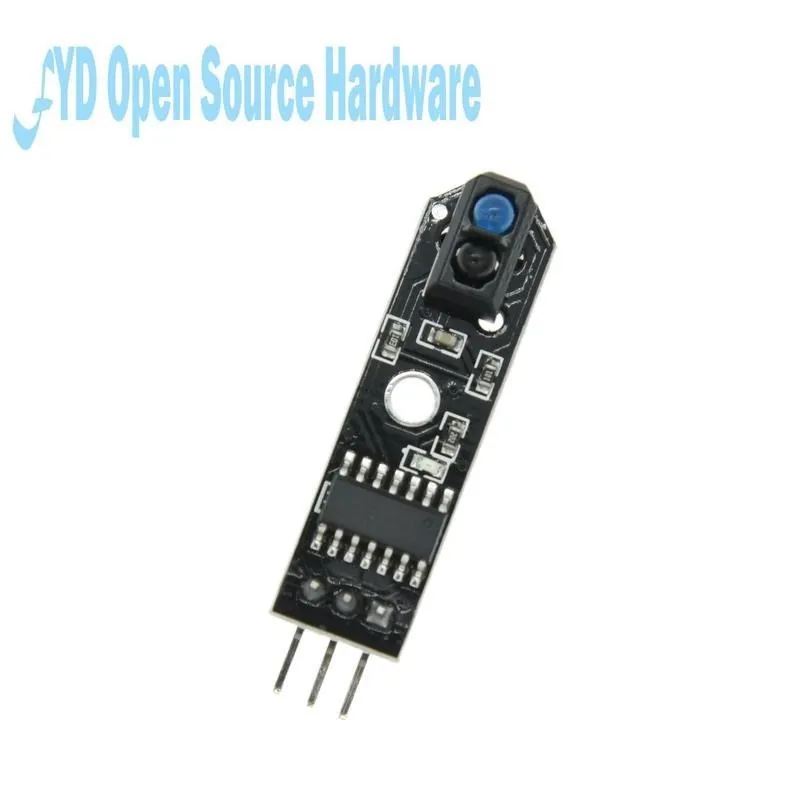

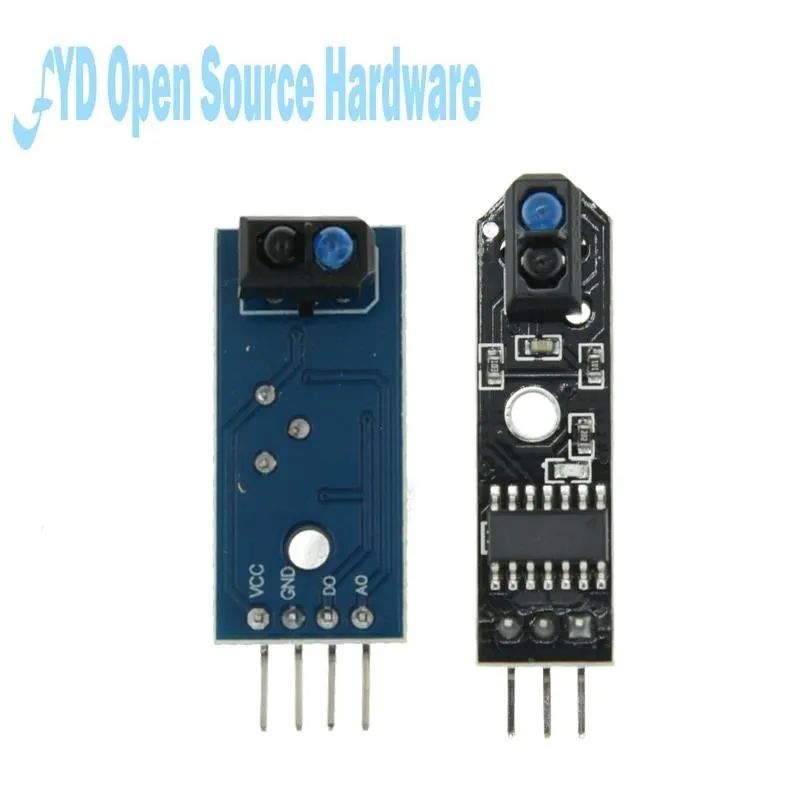

Uso del producto negro TCRT5000:
1. Muestreo de datos de pulso del medidor de potencia2, detección de papel de máquina de fax3, detección de barrera4, detección de línea en blanco y negroDescripción del producto:1, usando Sensor de reflexión infrarroja TCRT50002. Detección de distancia de reflexión: 1mm ~ 25mm aplicable3, voltaje de funcionamiento: 5V4. Forma de salida: señales digitales (0 y 1)5. Con un orificio de perno fijo, fácil de instalar6, tamaño de placa PCB pequeña: 3,5 cm x 1cm7, peso único: 4,5GCaracterísticas:Los diodos de emisión infrarroja del sensor TCRT5000 continúan emitiendo infrarrojos, cuando los rayos infrarrojos emitidos no se reflejan o se reflejan, pero la intensidad no es lo suficientemente grande, el tubo del receptor de infrarrojos ha estado apagado, entonces la salida del módulo es baja, lo que indica que el diodo está apagado; Cuando se detecta el objeto dentro del rango de detección, los rayos infrarrojos se reflejan de vuelta y la intensidad es lo suficientemente grande, el receptor infrarrojo está saturado y la salida del módulo es alta, indicando que el diodo está encendido.Cableado:1, VCC: luego la fuente de alimentación positiva (5V)2, GND: Conecte la fuente de alimentación negativa3, SALIDA: Señal de conmutación alta/baja (señales digitales 0 y 1)Azul TCRT5000 Uso del producto:

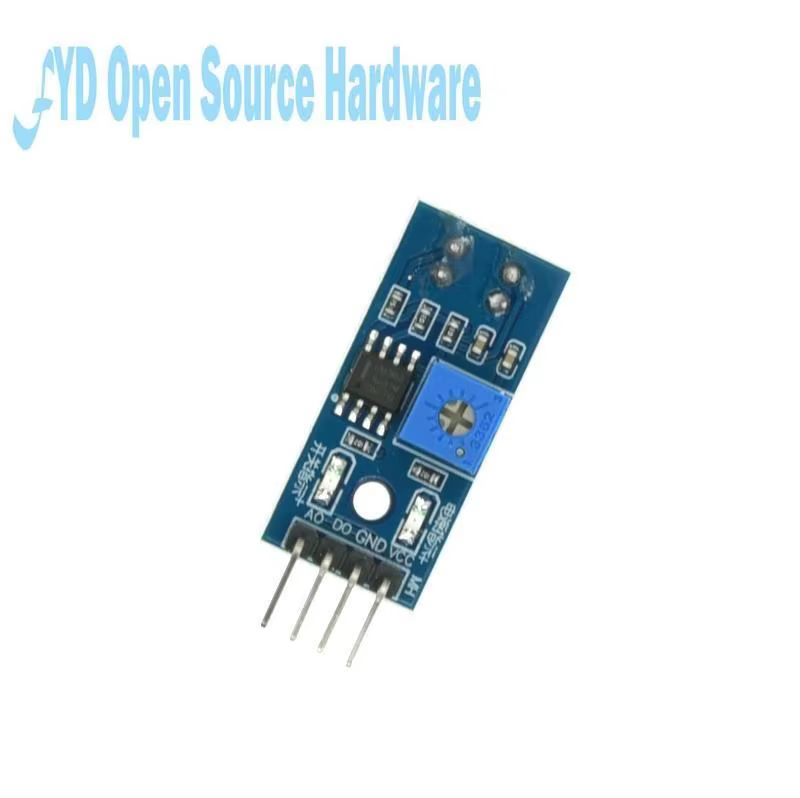

1 sensor adopta TR5000, alta sensibilidad
2 potenciómetros digitales ajustables de sensibilidad para ajustar (azul)
3 módulos pueden bloquear la inducción de 0 a 3 cm
4-5 V voltaje de trabajo 3,3 V
5 A salida de voltaje analógico de salida (0 a 5 V)
Salida de interruptor digital B (0 y 1)
6 Tiene un orificio de perno fijo, instalación conveniente
7 Tamaño de PCB de tablero pequeño: 3,5 cm * 1,5 cm
8 luces indicadoras de encendido (rojo) y luz indicadora de salida de interruptor digital (verde)
9 comparador UTILIZA los chips LM393, estabilidad de trabajo

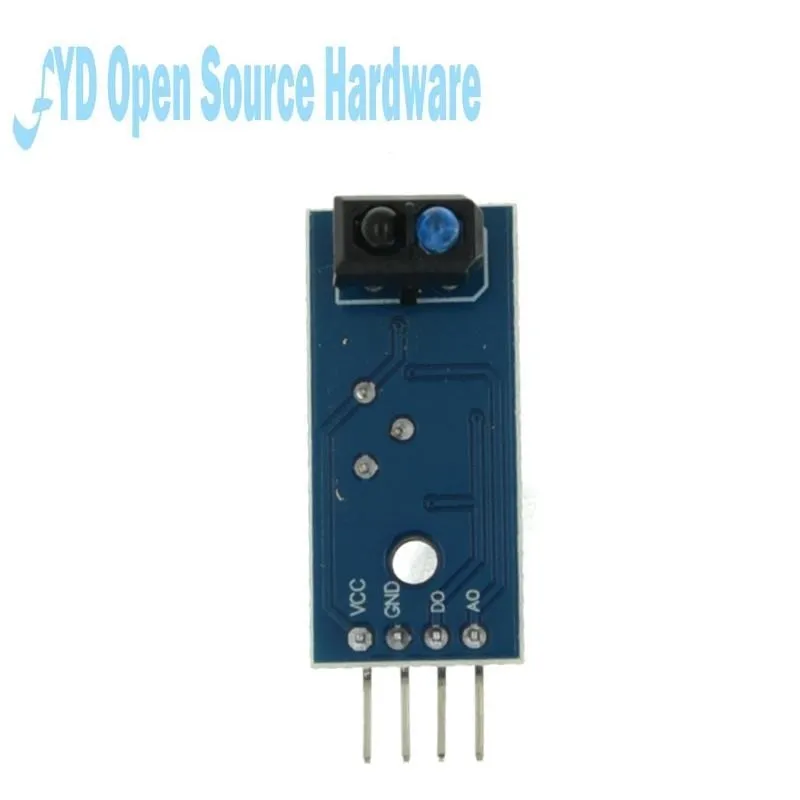

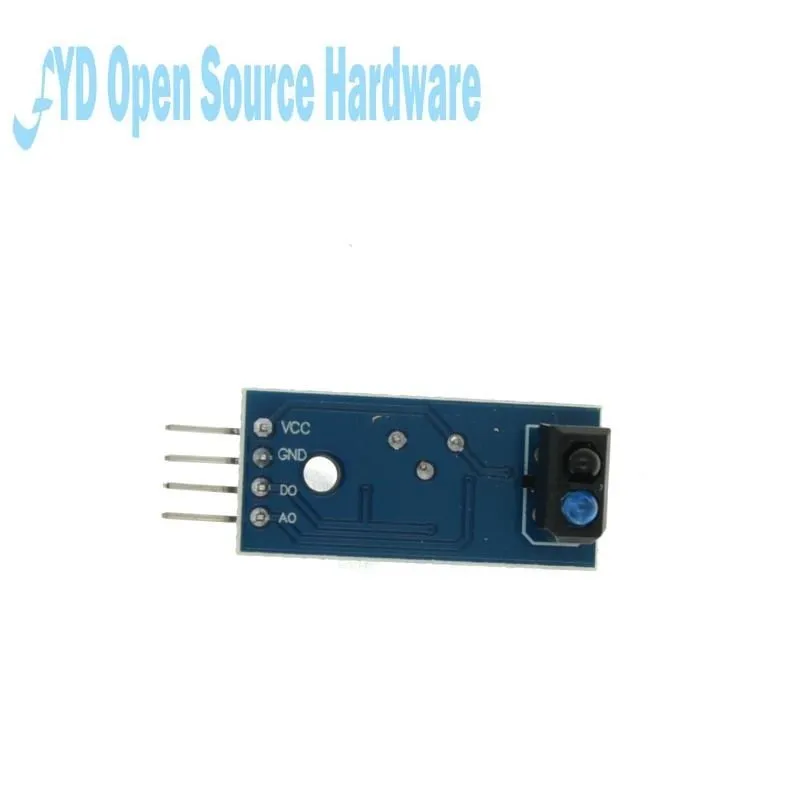

Tres cables de especificaciones de interfaz de placa pequeña (4)
1 VCC externo 3,3 V a 5 V
2 GND externo GND
Interfaz de salida digital de placa pequeña 3 DO (0 y 1)
4 interfaz de salida analógica de placa AO pequeña (0 a 5 V)
Cuatro instrucciones
1 módulo se puede utilizar para evitar obstáculos de coche de rastreo inteligente, pruebas de materiales, detección de color
2 módulos en brillo o mantener fuera la distancia es mayor que el umbral establecido el nivel alto de salida DO, cuando la distancia del bloque del módulo es menor que el umbral de configuración, el módulo D0 Salida de nivel bajo;
3 La salida digital de placa pequeña D0 se puede conectar directamente al microcontrolador, a través del microordenador de un solo chip para detectar el nivel alto y bajo, para detectar así si los módulos se activan;
4 Las pequeñas placas de salida digital DO pueden impulsar directamente nuestro módulo de relé, que está compuesto por un interruptor fotoeléctrico;.
5 la pequeña placa de salida analógica permite conectar los módulos AO y AD, a través de la conversión AD, se obtiene el módulo de comunicación a distancia.
