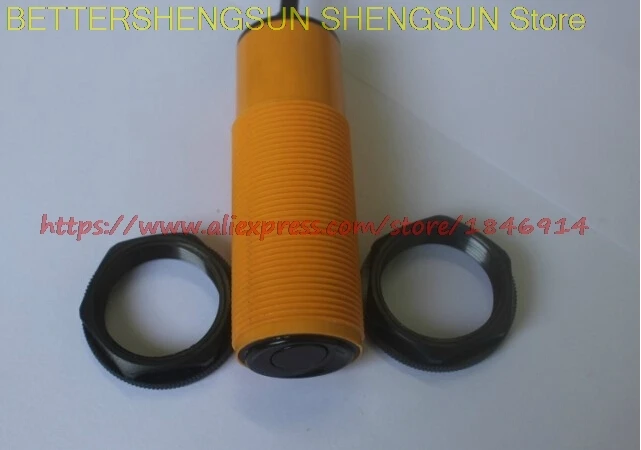

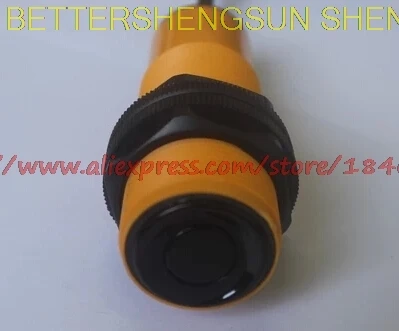

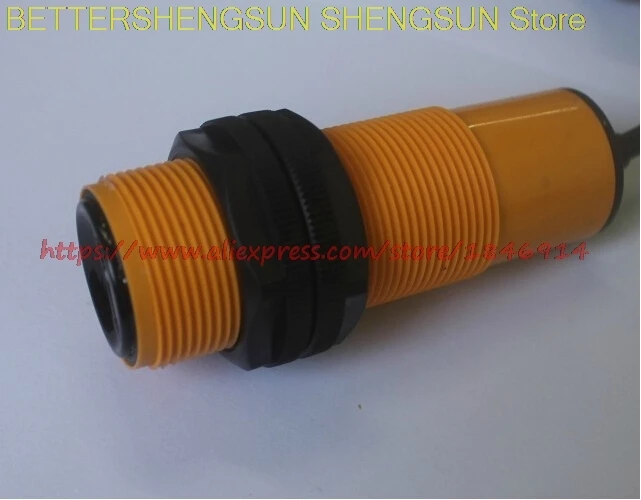

Sensor de distancia ultrasónico, utilizando el principio del rango de eco ultrasónico, utilizando la técnica de medición de diferencia de tiempo precisa, la distancia entre el sensor y el objetivo, el desarrollo de fábrica de ángulo pequeño, pequeña área ciega del sensor ultrasónico, con medición precisa, sin contacto, impermeable, anticorrosión, de bajo costo, etc. Debe estar en un nivel de líquido, detección, nivel específico, detección de nivel de material, asegúrese de que haya burbujas o grandes chapoteos en el líquido y no se detecte fácilmente el eco de una salida estable.

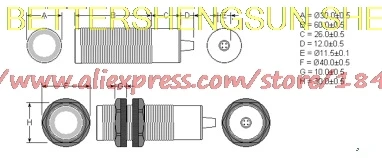

1. Estilo y tamaño de la forma: (Unidad: mm)
2, modo de conexión:
Cable Marrón: la potencia es de-12 o 24V
Negro: fuente de alimentación negativa
Tierra blanca:
Línea azul: salida de señal 0-5V, 0-10V, PNP, NPN
3, rango de aplicación:
Medición de superficie líquida de tanque de aceite
Medición de la posición del material
Medición de área adyacente
Medición del cuerpo humano
Sensor de rango robot
Navegación automática
Navegación multisensor
Medición de distancia
Medición de objetivos de larga distancia
Sensor industrial
4, características del producto
El modo de detección directa, la señal de distancia se obtiene por la diferencia de tiempo entre La señal ultrasónica transmitida y la señal de retroalimentación, y la señal se convierte en 0-5V (0-10V, PNP, NPN) por el procesador de chip de alta velocidad.
5, parámetros técnicos
Modelo de producto
LM-040-050-DAC
Rango de medición
0,3-5,0 metros (3-5 metros)
Área ciega
300mm
Placa de prueba estándar
30x30cm
Sensor de frecuencia
40KHz
Voltaje de funcionamiento
CC 12-24V
Modo de salida
0-5V, 0-10V, PNP, NPN
Precisión de medición
Cm
Material carcasa
Plásticos de ingeniería ABS
Temperatura DE TRABAJO
-35 C ~ + 70 C
Temperatura de almacenamiento
-40 C ~ + 80 C
Longitud principal
2 metros (si necesita alargarse, debe pagar una tarifa de cable)
El rango de medición se puede producir de acuerdo con los requisitos del cliente, como 0,3-4, 5 metros, dentro de 5 metros, el área ciega mínima de 0,3 metros.
