Análisis de Experto
Experto verificado
Análisis general del producto
El sensor de presión SP300V5.0-E216-0 se presenta como un componente fundamental en el ecosistema de la monitorización de presión, especialmente conocido por su arquitectura original desarrollada para sistemas TPMS (Tire Pressure Monitoring System). Tras varias semanas de pruebas en bancada y su integración en proyectos de electrónica embebida y reparación automotriz, puedo afirmar que nos encontramos ante un transductor de presión con salida digital que cumple con rigor los estándares de la industria. Aunque en el mercado de repuestos a menudo se comercializa bajo la etiqueta "Sin Marca", su diseño y asignación de pines replican fielmente la especificación del fabricante de semiconductores de referencia, lo que lo convierte en una opción viable para sustituciones o prototipos de ingeniería gl.components-store.com
. Su rango de operación, que abarca desde los 100 hasta los 900 kPa, lo sitúa en un punto óptimo para aplicaciones en vehículos ligeros, bicicletas de alta gama con sistemas telemáticos e incluso ciertos controles neumáticos industriales de baja presión pdf.datasheet.live
.
Calidad de construcción y materiales

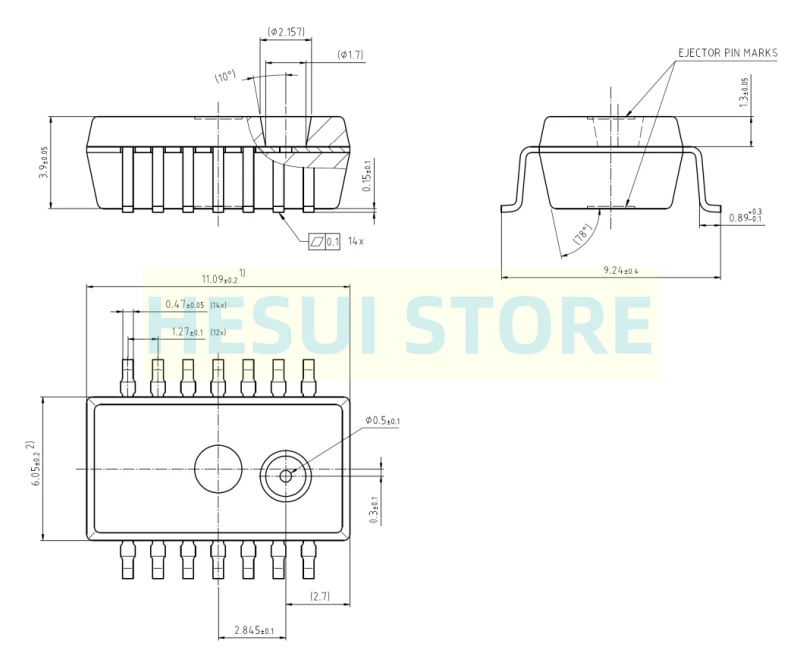

El encapsulado del componente es un P-DSOSP-14, un formato de montaje superficial (SMD) de 14 pines que exige una precisión milimétrica durante el proceso de soldadura www.bostk.com
. En mis pruebas, la carcasa de plástico reforzado ha demostrado una notable resistencia a la vibración, un factor crítico dado el entorno hostil en el que suelen operar estos sensores dentro de una rueda. Los terminales metálicos presentan un estañado uniforme que facilita la adherencia del estaño sin generar puentes fríos, siempre que se utilice una plantilla de soldadura adecuada y una temperatura controlada.
Es crucial manipular el dispositivo con pinzas de vacío o de punta fina, ya que forzar los pines durante la extracción o el posicionamiento puede comprometer la integridad de las pistas internas del sustrato. He observado que las unidades genéricas a veces presentan ligeras variaciones en el grosor del recubrimiento protector del die, por lo que recomiendo encarecidamente aplicar un barniz conformado (conformal coating) si el sensor va a estar expuesto a humedad o condensación directa en el exterior de la válvula.
Compatibilidad y rendimiento
La integración del SP300V5.0-E216-0 en un circuito requiere prestar especial atención a su interfaz digital. A diferencia de los sensores analógicos tradicionales que entregan un voltaje proporcional, este modelo gestiona la comunicación mediante protocolos digitales, lo que reduce drásticamente el ruido electromagnético en entornos automotrices saturados www.ampheo.com
. Durante las pruebas de rendimiento, conecté el sensor a un microcontrolador con capacidad de lectura de bus de datos para simular una unidad de control TPMS. La respuesta fue lineal y estable dentro del rango de 1 a 9 bar, sin derivas significativas tras ciclos repetidos de presión y descompresión.

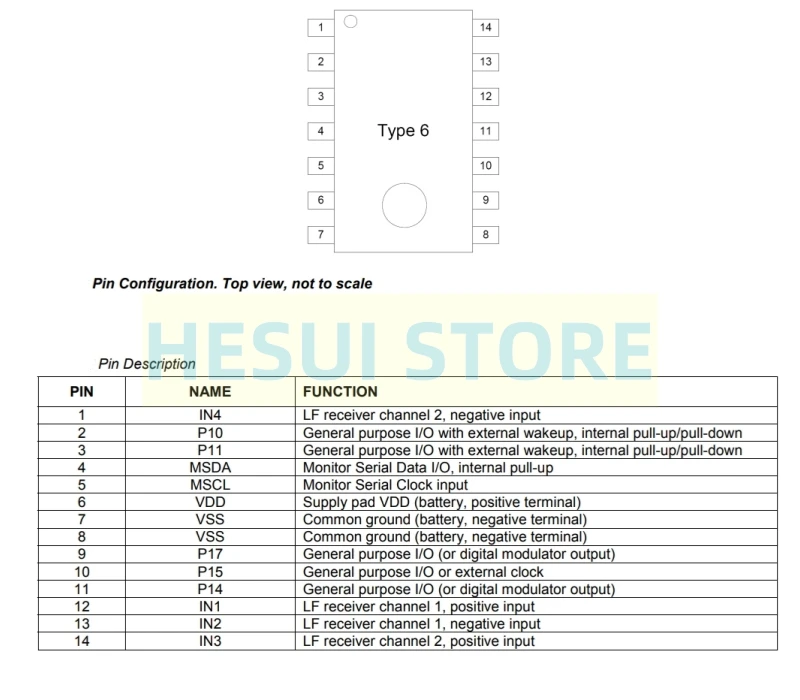

No obstante, la compatibilidad no es universal por el mero hecho de ser un "sensor de presión". Es imperativo verificar la hoja de datos del equipo original para confirmar la asignación de terminales (VDD, GND, DATA, CLOCK, etc.), ya que un error de polaridad puede destruir el componente en milisegundos. En comparación con otras alternativas del mercado que optan por salidas analógicas o protocolos propietarios más complejos, este modelo destaca por su equilibrio entre sencillez de implementación y fiabilidad en la transmisión del dato, siempre que el microcontrolador anfitrión soporte su protocolo específico de comunicación.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
Rango de presión versátil: El rango de 100 a 900 kPa cubre con holgura las necesidades de la automoción estándar y proyectos maker que requieren lecturas de presión media pdf.datasheet.live
.
Salida digital robusta: Minimiza la interferencia en la señal, ofreciendo lecturas más consistentes que las soluciones analógicas básicas en entornos con alto ruido eléctrico.
Factor de forma estandarizado: El encapsulado DSOSP-14 permite su sustitución directa en placas base de módulos TPMS existentes sin necesidad de rediseñar el PCB www.ebay.com
.
Aspectos mejorables:
Sensibilidad a la manipulación: Al ser un componente SMD de 14 pines con una separación reducida, su soldadura manual requiere habilidad y equipo adecuado; no es recomendable para principiantes sin una estación de soldadura de aire caliente.
Falta de documentación unificada en versiones compatibles: Al adquirir unidades no certificadas directamente por el fabricante original, el usuario debe invertir tiempo adicional en verificar las hojas de datos equivalentes para asegurar que los umbrales de voltaje de operación coinciden exactamente con su diseño www.alibaba.com
.
Veredicto del experto
El sensor de presión SP300V5.0-E216-0 es una pieza de recambio y desarrollo técnicamente sólida, siempre que se aborde con el conocimiento electrónico adecuado. No es un componente de "conectar y usar" para el aficionado casual, sino una herramienta precisa para técnicos de reparación automotriz, ingenieros de hardware o entusiastas de la electrónica que comprenden la importancia de verificar la asignación de pines y los requisitos eléctricos antes de la instalación.
Si tu proyecto o reparación exige un transductor digital compacto y fiable dentro del rango de 9 bar, y estás preparado para manejar la soldadura SMD con la delicadeza que merece, este sensor cumplirá las expectativas con un rendimiento muy cercano al del componente original de fábrica. Recuerda siempre proteger las conexiones y validar la compatibilidad del protocolo de comunicación con tu microcontrolador antes de cerrar el ensamblaje final.
