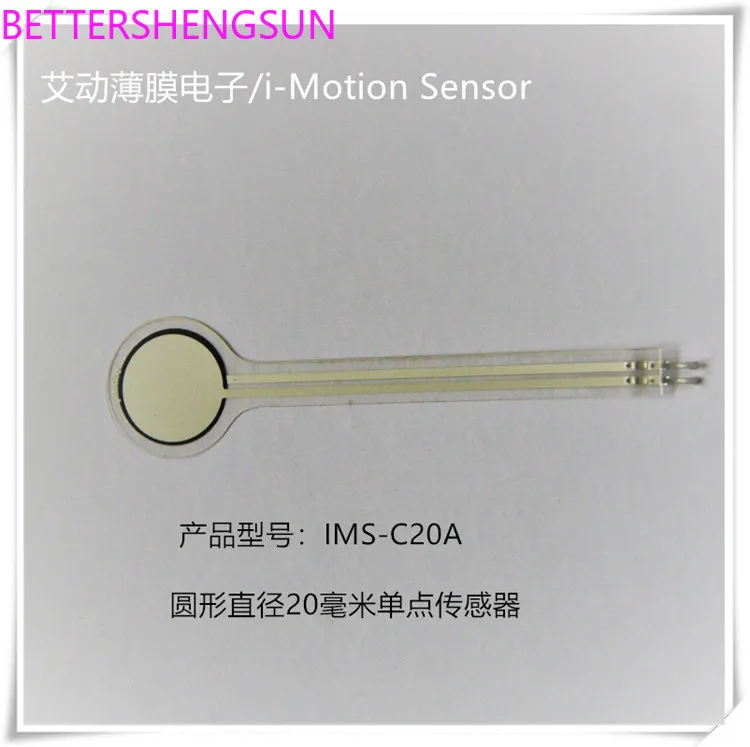

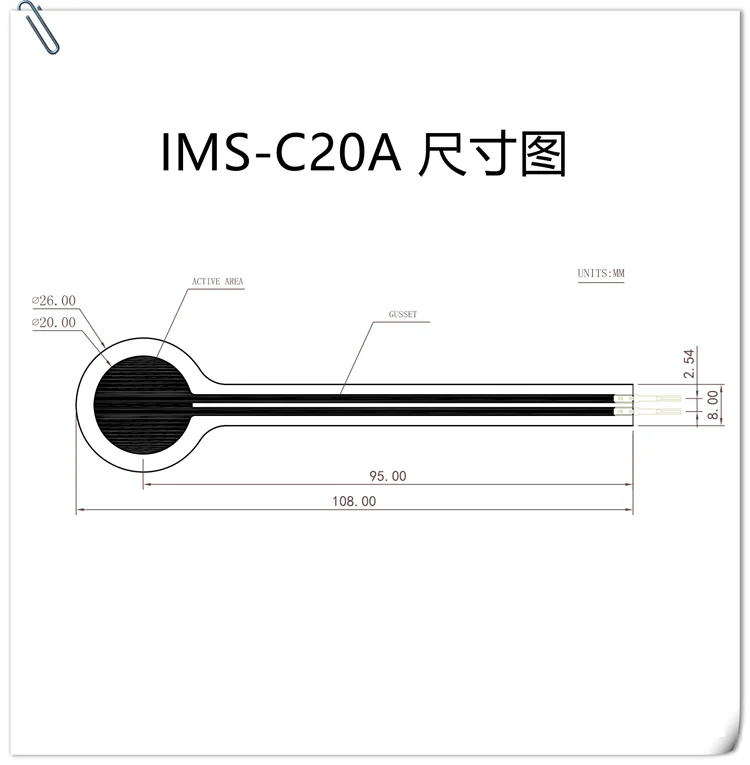

Sensor de presión de película delgada de IMS-C20A, diámetro circular de un solo punto, resistencia flexible de 20 mm
62,92 €
Enlace proporcionado por:

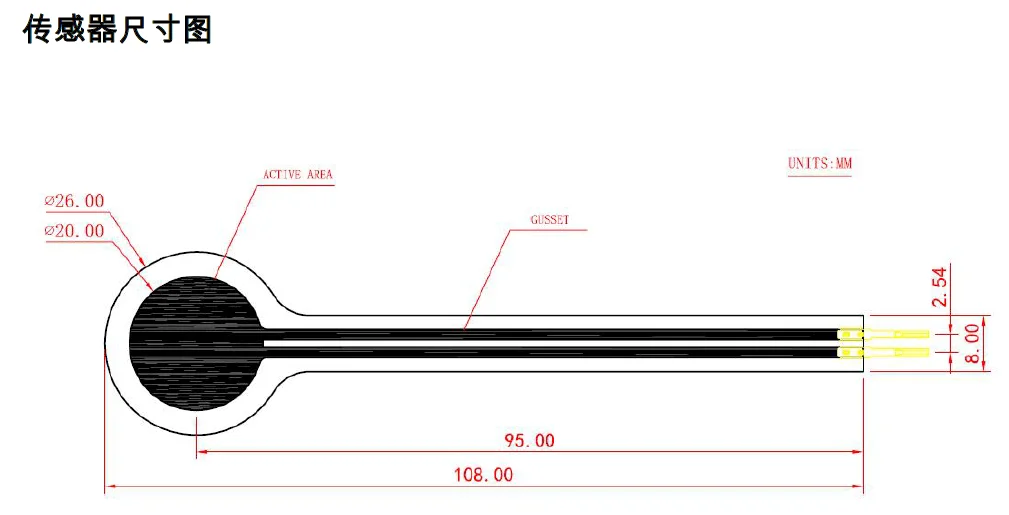

Especificación del sensor(IMS004-C20A)
Descripción resumida
El Sensor de un solo nodo es un miembro de la familia de sensores de un solo nodo.
Se trata de un sensor piezorresistivo muy fiable. Cuando la presión (presión) aplicada al área efectiva del sensor aumenta,
La resistencia de salida del sensor se reduce. El Sensor de un solo punto se puede medir con un multímetro o con el propio circuito del cliente.
Rango de presión estándar
Gama Micro Force100 Gramo presión
Pequeño rango de fuerza1kg presión
Rango de fuerza medio10kg presión
Gama fuerte50kg o más de presión
※El rango de presión estándar no significa que este valor de presión sea el rango, sino que se refiere a que bajo esta presión, el sensor
Resistencia de salida10 mil euros. El sensor básicamente excedeRango de presión1 veces la presión entra en la zona de saturación.
Características del sensor
Características
Valor
Comentario
Pequeña fuerza de medición
50g
La Definición de pequeña fuerza de medición se refiere a la presión que hace que la resistencia de salida del sensor sea inferior a 500 mil euros.
Rango sensor
1000g
Resolución de presión
Salida analógica, continua
Repetibilidad de presión
5%
Resistencia sin excitación
2 mega ohmios
Tipo sustrato
Poliéster
Espesor 0.075mm, 0.125mm
Grosor del sensor
0,20mm, 0,30mm
Relacionado con el espesor del sustrato
Resistencia estática
2 Mega ohmios
Sin presión, plano, sin flexión
Tiempo de subida del sensor
5 ms
Histéresis
+10%
Deriva de larga duración (CREEP)
5% por Log10 (tiempo)
Tiempos de uso (ciclo de vida)
Cien mil veces
Temperatura de funcionamiento
-40℃~60℃
Humedad DE TRABAJO
5%~95%
Capacitancia parasitaria
100P
Variable
Información de aplicación
Relación entre presión, resistencia y conductividad
El elemento de salida es de 2 hilos. La resistencia de salida está relacionada con la presión aplicada al área efectiva del sensor.

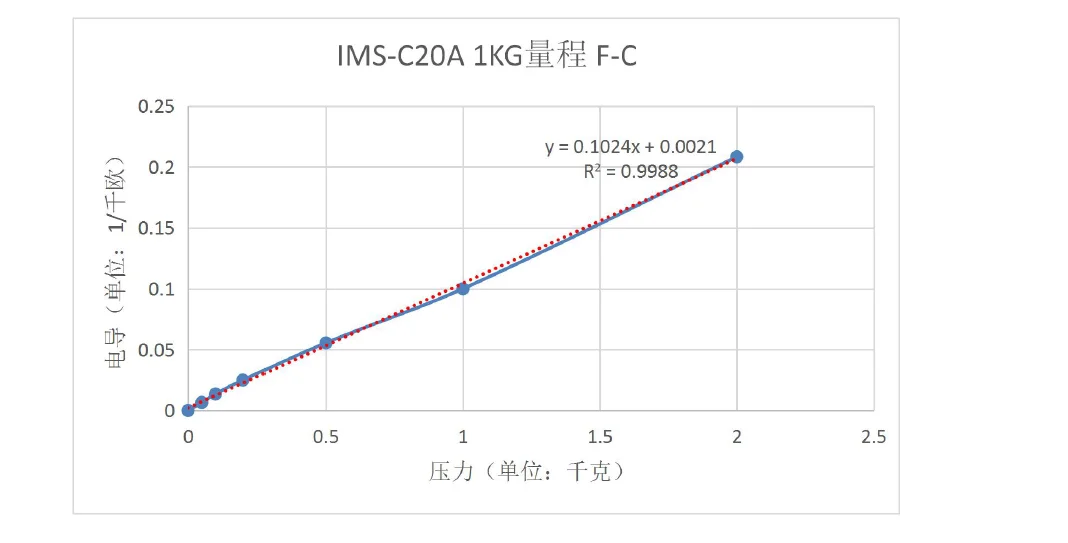

La siguiente tabla muestra la tabla y el diagrama correspondientes de la resistencia de salida del sensor, la conductividad de salida y la presión aplicada en el rango de 1kg.
Rango de fuerza pequeño: 1Kg.
Resistencia de salida
Unidad: qianou
Presión
Unidad: Kg
Conductividad de salida
1/mil euros
∞
0
0
150
0.05
0.0067
74
0.1
0.0135
40
0.2
0.0250
18
0.5
0.0556
10
1
0.1000
4.8
2
0.2083
Convierte resistencia en voltaje

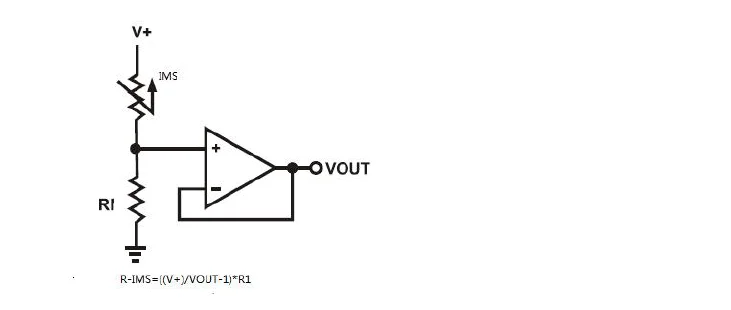

La siguiente figura muestra un circuito típico de conversión de resistencia a voltaje., Seguido del seguidor de primer nivel para aislamiento de impedancia. Este circuito se utiliza en el sistema de demostración de un solo punto de Ai Dong Thin Film Electronics, en el que el amplificador operacional utiliza una sola fuente de alimentación.
Selección de interfaz de sensor
1. Terminal hembra
2. Terminal hembra con carcasa de plástico
3. Terminal macho (2.54A1 y 2.54a2)
3,1: 2.54A1 es un terminal macho plano, que es adecuado para la soldadura directa en la placa PCB y no se puede conectar con el cable DuPont del terminal hembra.
3,2: 2.54A2 es un terminal macho cuadrado, que puede insertarse en la línea DuPont del terminal hembra o soldarse a la placa PCB.
Comprar Sensor de presión de película delgada de IMS-C20A, diámetro circular de un solo punto, resistencia flexible de 20 mm
