Análisis general del producto

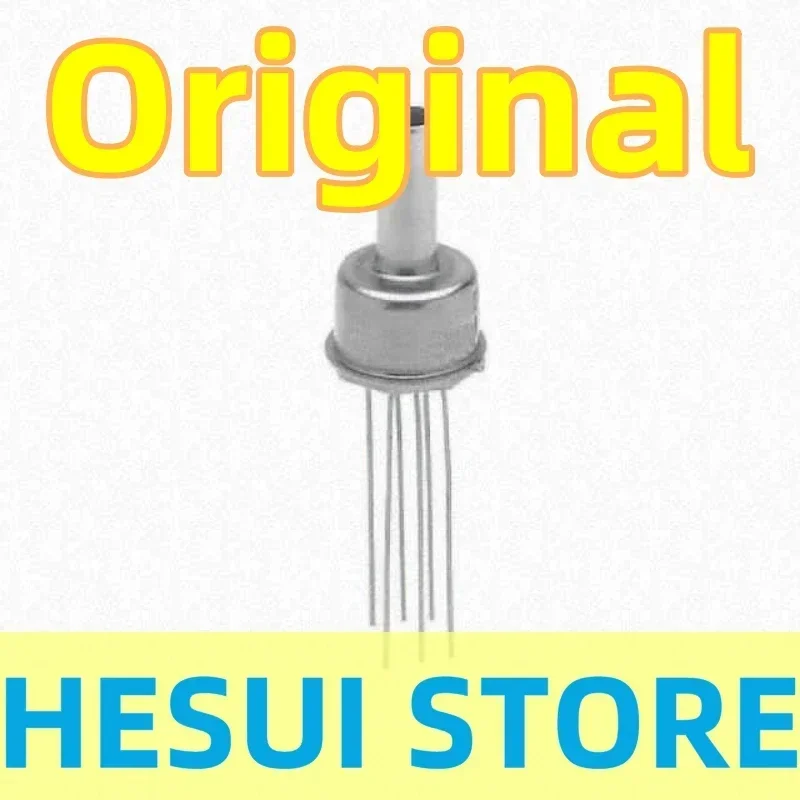

El NPH-8-700GH es un sensor de presión analógico de tipo manométrico, pensado para medir presiones de hasta 700 kPa, aproximadamente 101,5 psi. Su elemento sensible utiliza una membrana de silicio con galgas piezorresistivas conectadas en puente de Wheatstone. En la práctica, esto se traduce en una señal proporcional a la presión aplicada, pero de amplitud reducida: alrededor de 100 mV con una excitación constante de 1,5 mA.
Durante mis pruebas lo he tratado como lo que realmente es: un transductor industrial desnudo, no un modulo listo para conectar a un microcontrolador. El encapsulado TO-8 ocupa muy poco espacio y resulta adecuado para montajes en placa, pero exige diseñar correctamente la alimentacion del puente, el acondicionamiento analogico y la proteccion frente a ruido electrico.
Calidad de construccion y materiales
El encapsulado metalico TO-8 transmite buenas sensaciones al manipularlo. Las patillas para montaje pasante permiten fijarlo con facilidad en una placa de prototipos o en una PCB diseñada a medida, aunque conviene evitar esfuerzos mecanicos sobre los terminales y sobre los tubos de presion. Su formato compacto facilita integrarlo en cajas pequeñas, equipos de control y sistemas de instrumentacion donde un sensor digital de mayor tamaño no encajaria bien.
La version probada esta pensada para aire seco y gases no corrosivos. No la utilizaria con agua, aceite, refrigerantes ni fluidos agresivos sin confirmar antes la compatibilidad quimica y la configuracion exacta del puerto. El modelo dispone de conexion de presion mediante tubos, por lo que es importante emplear un tubo flexible con diametro interior adecuado y sujetarlo de forma que no transmita tirones al encapsulado.
Tambien destaca el margen termico indicado para la familia: entre -40 y 125 grados centigrados. Aun asi, esa cifra no convierte automaticamente el conjunto en una solucion apta para cualquier entorno industrial. El tubo, la PCB, los adhesivos y el circuito de acondicionamiento pueden tener limites bastante inferiores.
Compatibilidad y rendimiento
La principal condicion de compatibilidad es electrica. La salida no es una tension de 0 a 5 V ni una señal digital I2C o SPI, sino una señal diferencial de puente de Wheatstone de aproximadamente 0 a 100 mV. Para leerla con un Arduino, una placa compatible con ESP32 o un sistema basado en Raspberry Pi, utilizaria un amplificador de instrumentacion o un ADC especifico para puentes resistivos. Conectar directamente la salida a una entrada analogica puede producir lecturas pobres y muy sensibles al ruido.
En una configuracion de laboratorio emplearia una fuente de corriente estable cercana a 1,5 mA, un amplificador de bajo ruido y un filtro pasabajos moderado. Para un microcontrolador de 3,3 V, por ejemplo, es posible ajustar la ganancia para aprovechar buena parte del rango del ADC sin saturarlo. Conviene dejar margen para el offset, las tolerancias del sensor y los picos de presion.
El comportamiento es lineal y repetible en condiciones normales, aunque la precision publicada para este modelo aparece alrededor de mas o menos 0,2 a 0,5 por ciento, segun la fuente tecnica consultada. Esa diferencia es suficientemente relevante como para revisar la hoja de datos correspondiente al lote antes de cerrar un diseño de produccion.
En un sistema de automatizacion lo utilizaria para supervisar una linea neumatica, controlar un regulador o detectar una perdida de presion. En un montaje con ESP32, la mayor dificultad no estaria en programar la lectura, sino en conseguir una referencia estable, separar la masa analogica de las cargas conmutadas y aplicar una calibracion de dos puntos. Para un ventilador medico o una aplicacion de seguridad, no lo consideraria por si solo suficiente: harian falta redundancia, alarmas independientes y validacion normativa.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato TO-8 compacto y facil de integrar mediante montaje pasante.
- Medicion analogica proporcional, apropiada para sistemas de control.
- Rango de hasta 700 kPa, superior al de muchos sensores destinados exclusivamente a baja presion.
- Funcionamiento en un margen termico amplio.
- Buena flexibilidad para aplicaciones de automatizacion, neumatica y medida industrial.
Aspectos mejorables:
- La señal de salida es demasiado pequena para conectarla directamente a la mayoria de microcontroladores.
- Requiere una fuente de corriente y una etapa de amplificacion bien diseñadas.
- No es una solucion digital ni incluye compensacion accesible desde firmware.
- Su uso queda limitado a aire seco y gases no corrosivos.
- El pinout y la identificacion de los terminales deben verificarse antes de soldar; no asumiria que cualquier encapsulado TO-8 de seis patillas comparte la misma distribucion.
- Para una lectura precisa resulta practicamente imprescindible calibrar el conjunto sensor, amplificador y ADC.
Frente a un modulo digital moderno, ofrece mas libertad de diseño y puede integrarse mejor en equipos propios, pero exige bastante mas trabajo electronico. En cambio, frente a sensores analogicos encapsulados con salida de 0,5 a 4,5 V, pierde comodidad, aunque gana flexibilidad cuando se necesita controlar directamente la etapa de acondicionamiento.
Veredicto del experto
El NPH-8-700GH es una buena eleccion para quien necesite un sensor de presion manometrica compacto y este dispuesto a diseñar la electronica alrededor del elemento sensible. No lo recomendaria como componente de iniciacion para un proyecto rapido con Arduino, pero si para una PCB de instrumentacion, un controlador neumatico o un equipo industrial donde el espacio y la integracion sean importantes.
Mi consejo practico es comenzar con una placa de prueba, limitar la presion durante las primeras comprobaciones, medir la excitacion real del puente y calibrar a presion cero y a un segundo punto conocido. Tambien dejaria el sensor alejado de reguladores conmutados, motores y cables de potencia. Con esas precauciones, es un componente serio y aprovechable, siempre que se respete su naturaleza de puente analogico y no se trate como un modulo de medida terminado.
