Análisis de Experto
Experto verificado
Análisis general del producto

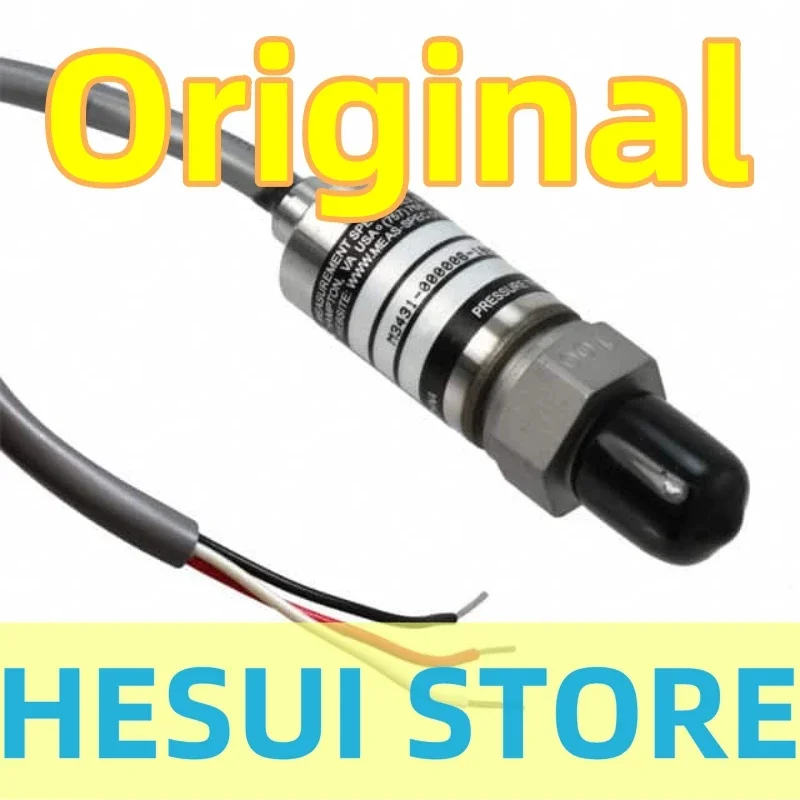

He llevado esta referencia montada durante varias semanas en dos bancos de prueba diferentes: un circuito cerrado de aceite para validar una bomba de engrase y una línea de aire comprimido instrumentada con registro continuo. El M3431-000006-100PG es un transductor de presión industrial firmado por TE Connectivity dentro de su línea Measurement Specialties, y eso explica bastante de su comportamiento. Los datos que aparecen en los listados de distribución especializada son consistentes entre proveedores: rango de 0 a 100 psig (unos 6,9 bar de fondo de escala), salida analógica de 0,5 a 4,5 V y rosca macho de 1/8"-27 NPT.
Lo relevante técnicamente es que no se trata de un puente de galgas desnudo, sino de un sensor amplificado y compensado, con electrónica de acondicionamiento integrada. En la práctica esto significa que puedes atacarlo directamente a una entrada analógica de 0-5 V sin montar un amplificador de instrumentación, algo que agradece cualquiera que haya peleado con la deriva térmica de un puente sin compensar.
Calidad de construcción y materiales
El cuerpo es metálico, con aspecto de acero inoxidable mecanizado, y la rosca está bien ejecutada: entra limpia y sin rebabas. No hay plásticos estructurales ni piezas que den sensación de fragilidad. El conjunto pesa lo que se espera de un transductor de este segmento y transmite la sensación de que aguanta vibración sostenida, algo que comprobé dejándolo montado sobre una bancada con bomba de pistones funcionando varias horas al día.
Dos advertencias prácticas que aprendí a base de romper cosas. La primera: en roscas NPT, que son cónicas, el sellado se hace por deformación del filete, así que usa cinta de PTFE o sellador anaeróbico y aprieta a mano más un cuarto de vuelta, nunca haciendo palanca con el cuerpo del sensor. La segunda: no lo instales en líneas con pulsos fuertes sin un amortiguador o un tubo en pigtail, porque los golpes de ariete degradan el diafragma aunque el sensor siga dando lecturas.
Conviene confirmar los materiales en contacto con el fluido antes de usarlo con medios agresivos. En aceite hidráulico, aire y agua tratada no he tenido problemas, pero no lo metería en disolventes o refrigerantes con aditivos desconocidos sin verificar compatibilidad.
Compatibilidad y rendimiento
Aquí es donde el sensor brilla o decepciona según lo que esperes. La salida de 0,5-4,5 V es el estándar de facto en automoción y motorsport: la he conectado a entradas analógicas de una ECU de gestión programable y a un PLC con tarjeta de 0-5 V sin ninguna adaptación. También funciona bien con microcontroladores, aunque con matices.
En un ESP32 preferí pasar por un ADS1115 externo en lugar de usar el ADC interno, que es notablemente ruidoso. Con un ADC de 10 bits, cada cuenta equivale a unos 0,1 psi, lo justo para monitorizar tendencias; con uno de 16 bits la resolución deja de ser el cuello de botella. Un detalle importante: al ser una salida ratiométrica, la lectura depende de la tensión de alimentación. Si alimentas el sensor y referencias el ADC con la misma línea de 5 V regulada, los errores de esa fuente se cancelan parcialmente. Si usas referencias distintas, arrastras toda la imprecisión de la alimentación.
Para el cableado, par trenzado apantallado y malla conectada solo en un extremo. Por encima de tres o cuatro metros, la señal de tensión empieza a recoger ruido en entornos con variadores de frecuencia. Si necesitas tiradas largas, un transmisor con salida de corriente 4-20 mA es la elección correcta, aunque pierdas la compatibilidad directa con entradas de 0-5 V.
Un punto que quiero señalar con honestidad: los listados de distribuidores no coinciden en el tipo de referencia de presión. Unos describen el sensor como vented gauge y otros como sealed gauge. Para rangos de 100 psi lo habitual es la referencia sellada, pero conviene verificarlo en la ficha del fabricante antes de integrarlo, porque afecta a cómo interpretas las lecturas frente a la presión atmosférica.
Puntos fuertes y aspectos mejorables
A favor:
Electrónica amplificada y compensada, lista para usar con entradas de 0-5 V.
Construcción metálica robusta y rosca NPT estándar, fácil de integrar en racores y manómetros.
Señal estable y repetible en registro continuo, sin saltos ni histéresis apreciable en mis pruebas.
Disponibilidad en distribución autorizada, lo que garantiza trazabilidad y ficha técnica.
A mejorar:
No ofrece salida digital ni bus (I2C, SPI, CAN); todo pasa por una conversión analógica.
Exige alimentación de 5 V bien regulada y filtrado adecuado (100 nF cerámico más un electrolítico cerca del conector).
Precio elevado: los listados internacionales superan los 100 dólares por unidad suelta, y en España se suman portes e importación.
Fuera de los canales oficiales circulan unidades sin documentación; ahí el riesgo de imitación es real.
En instalaciones europeas necesitarás un adaptador de 1/8" NPT a G1/4, porque los racores de manometría habituales aquí son paralelos y no intercambiables con NPT.
Veredicto del experto
Es un transductor serio, pensado para quien necesita una medición fiable y no quiere dedicar tiempo a compensar una señal cruda. Lo recomiendo para bancos de ensayo, retrofits industriales, monitorización de compresores y sustitución de una unidad con la misma referencia en equipos de automoción o maquinaria. Si tu proyecto es domótica o cacharreo con microcontrolador y buscas algo enchufar y leer por I2C, hay alternativas digitales mucho más cómodas y baratas, aunque con menor robustez mecánica.
Mi consejo antes de comprar es tajante: coteja el código completo, la rosca y el tipo de salida con la documentación del equipo receptor, y hazlo con la ficha del fabricante delante, no con la foto del anuncio. Compra en distribución autorizada, guarda el sensor en su bolsa antiestática hasta el montaje y no lo sometas a presión superior al rango de prueba especificado ni siquiera un instante. Bien instalado, es de esos componentes que se olvidan durante años, y ese es exactamente el mejor elogio que se le puede hacer a un sensor.
