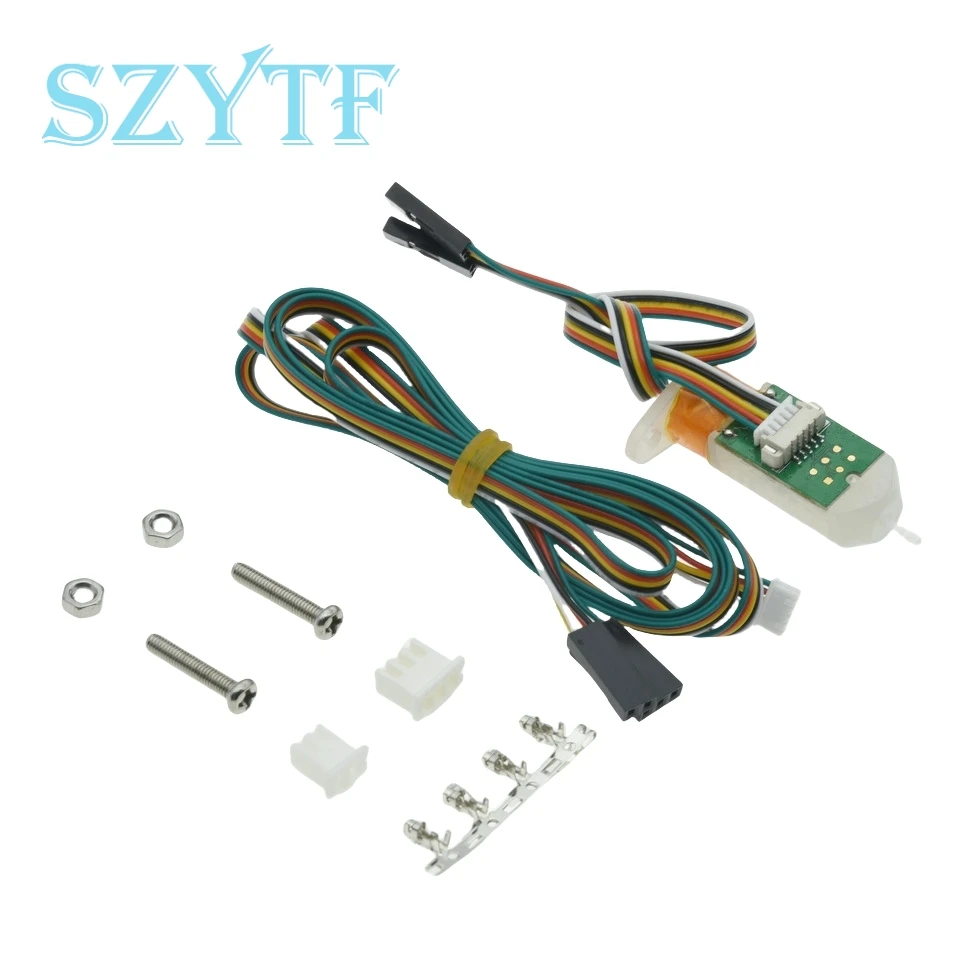

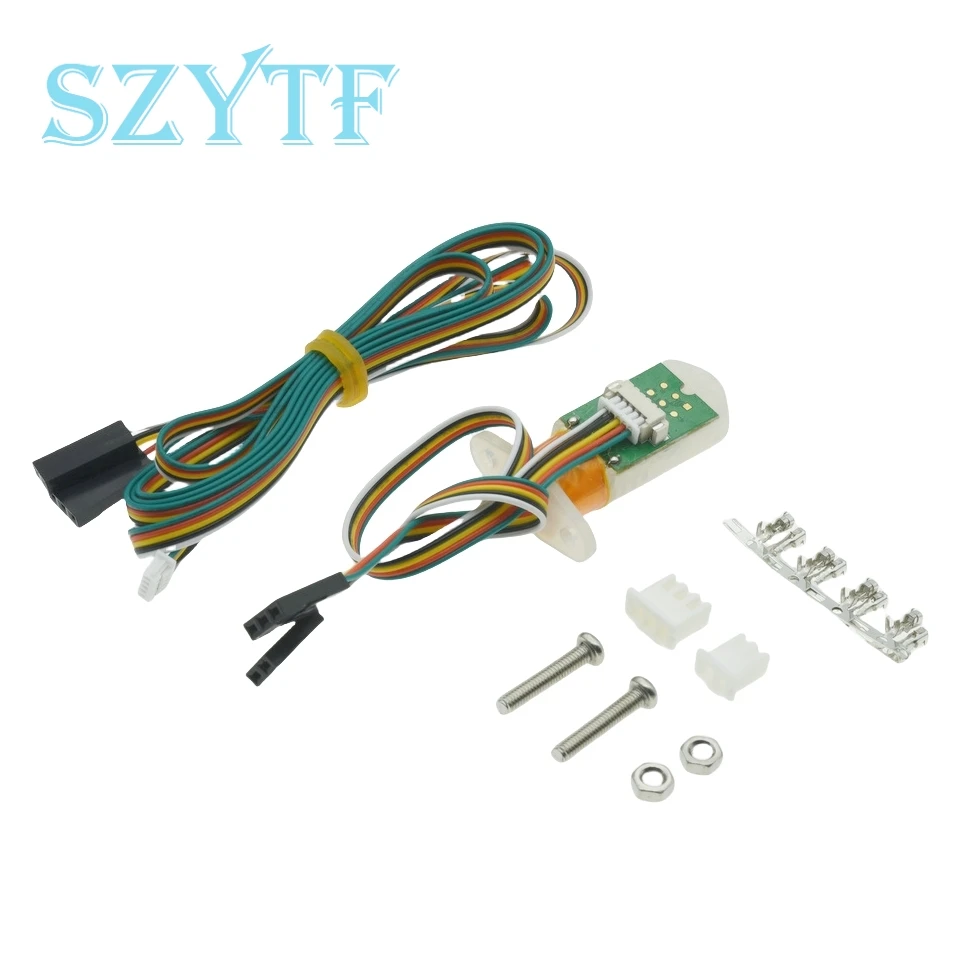

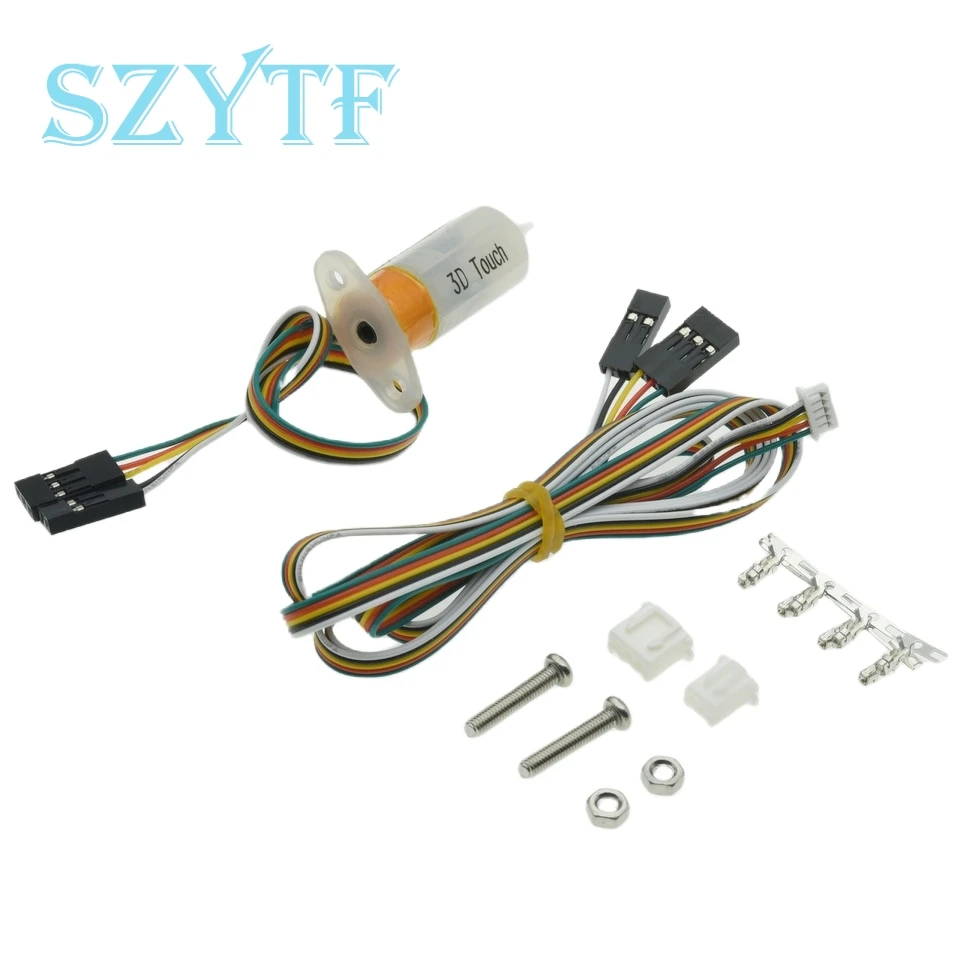

Sensor de nivelación automática de cama caliente táctil 3D Sensor de compensación de impresión para accesorios de impresora 3D

Descripción del producto:
El sensor de nivelación automática 3D Touch es un dispositivo que utiliza el efecto Hall para lograr la nivelación.La posición del punto se puede obtener tocando el punto en la base calefactora y luego compensar ajustando la altura del eje Z durante la impresión, para que la impresión pueda realizarse incluso cuando la plataforma no es uniforme.

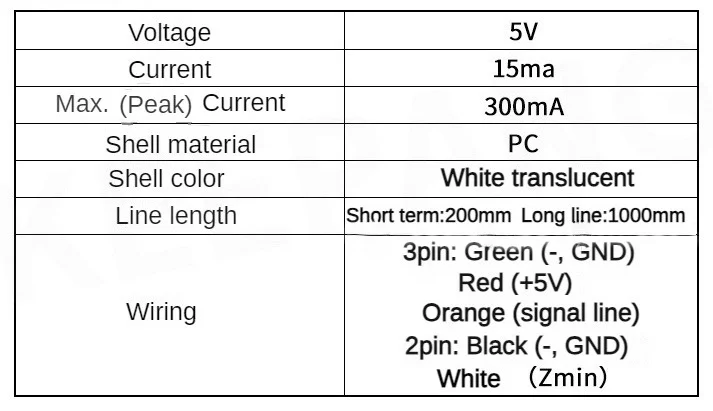

Parámetros del producto:

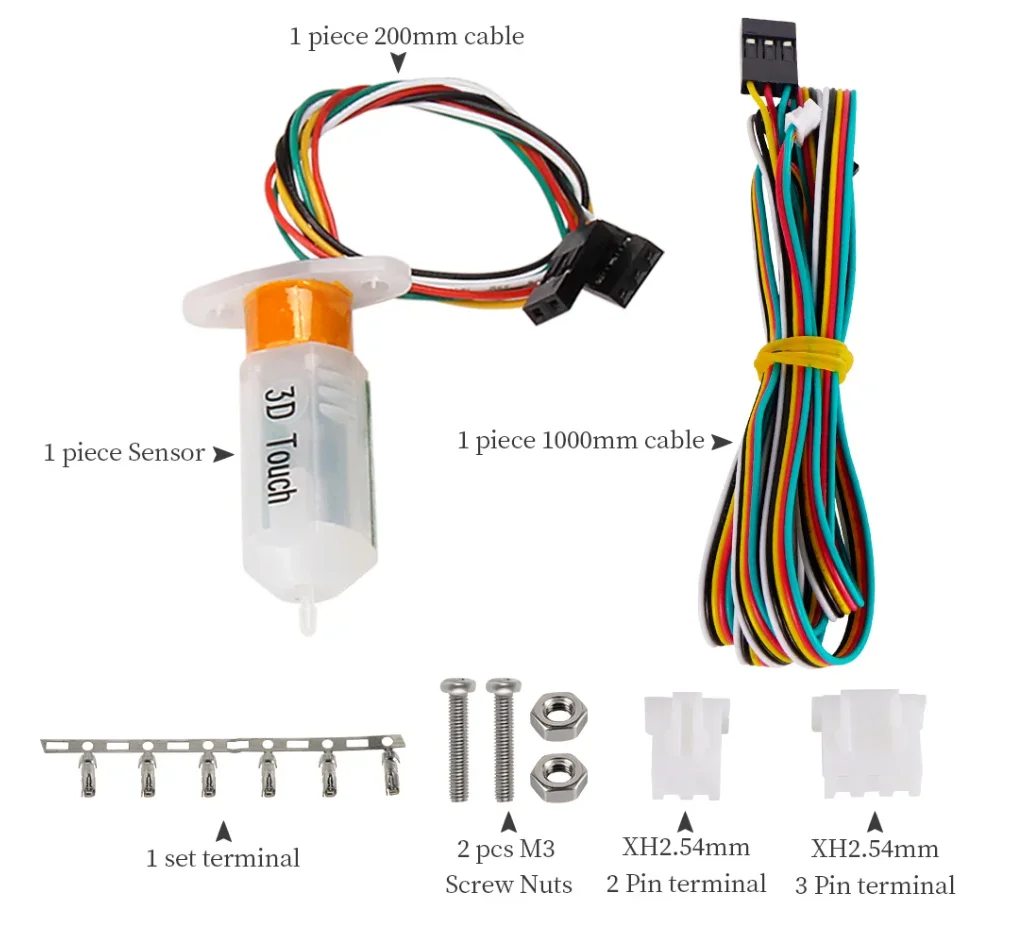

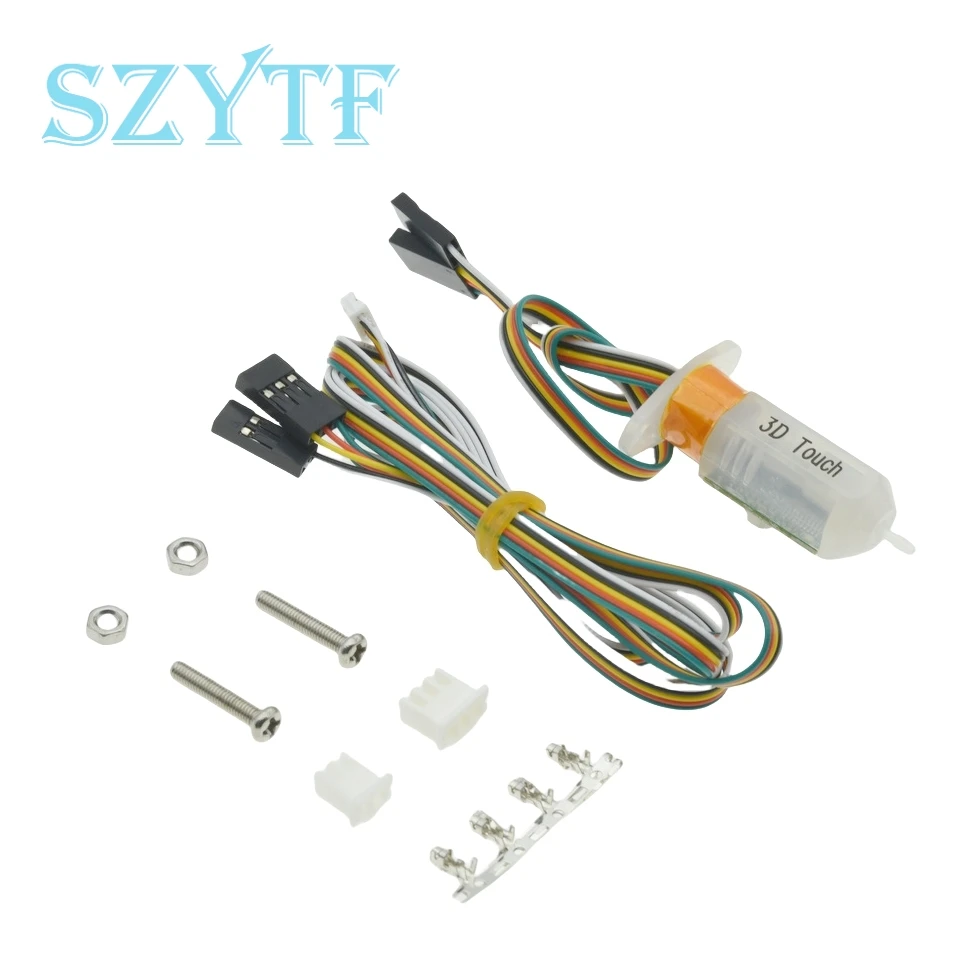

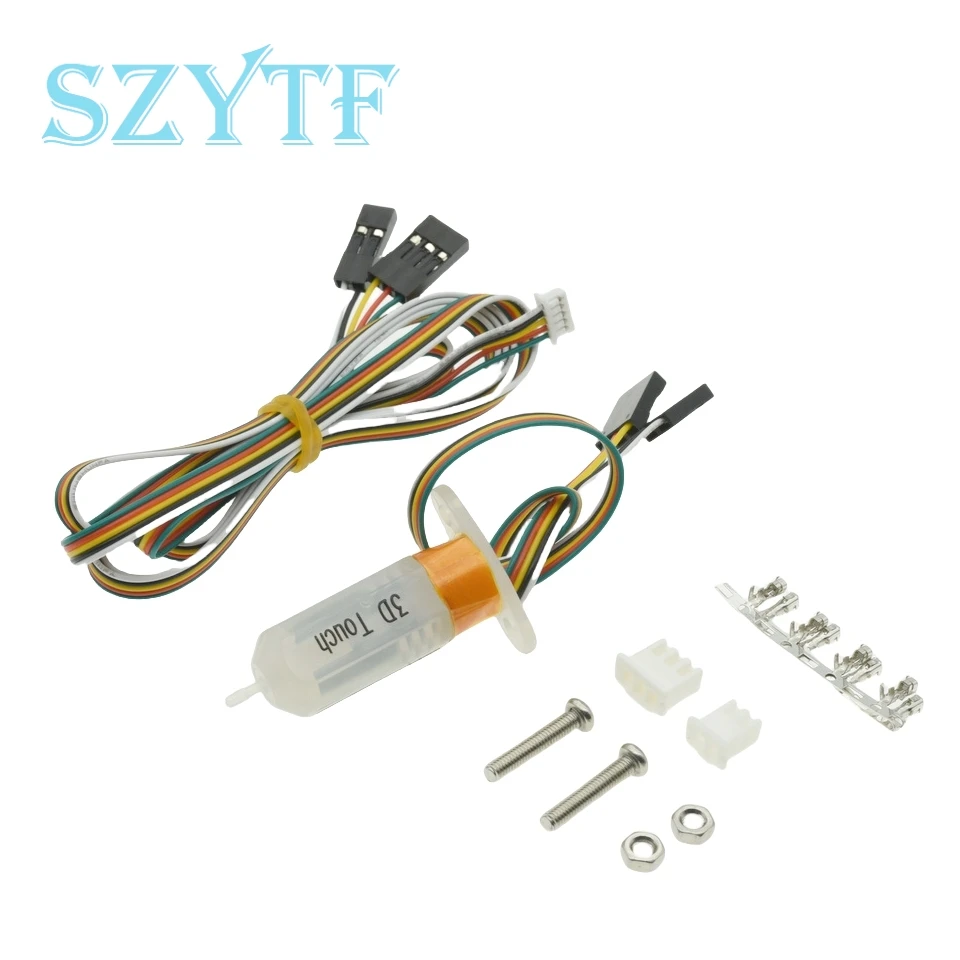

Lista de envío:

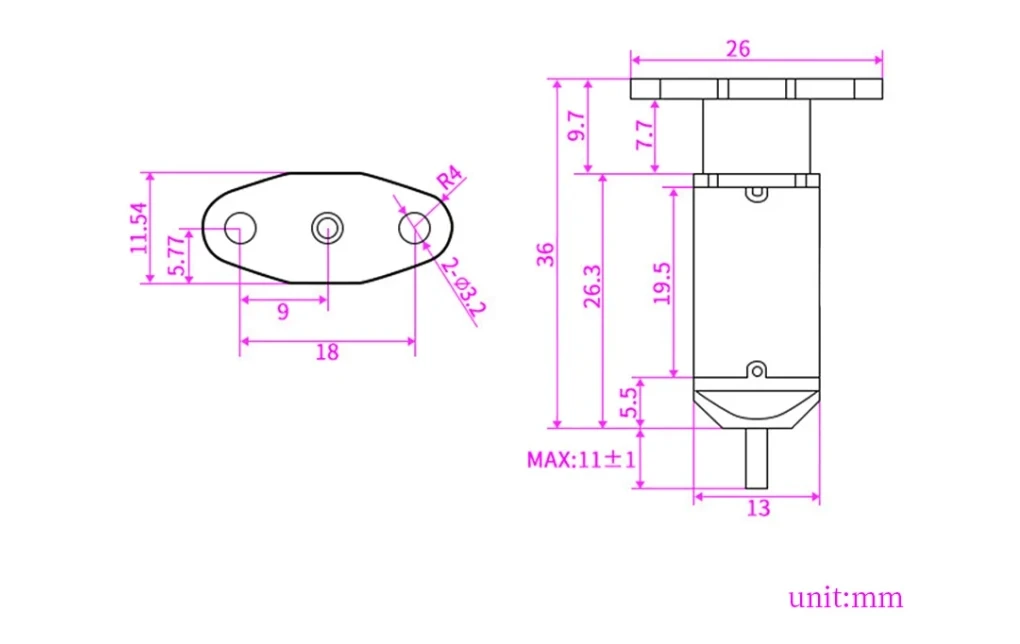

Tamaño del producto:

Modificación del firmware:

5.1 Cómo modificar el firmware Maelin (tome el firmware Marlin 1.1.X como ejemplo)

(El cable de 3 pines se conecta a D11 (tenga en cuenta lo positivo y lo negativo)),

Conexión de cable de 2 pines Zmin

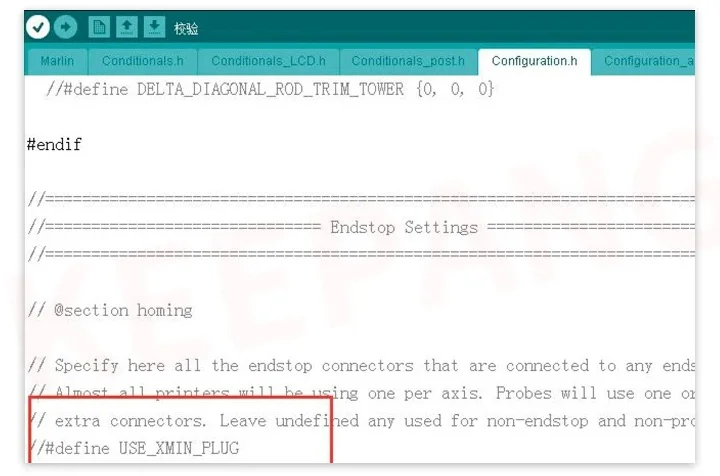

(1) Establezca el puerto de nivelación (Z+ o Z-), pero no podrá compartir un puerto de pin con el límite.

La nivelación de la estructura Delta puede utilizar Zmin como interfaz de BLtouch.

Zmax como interfaz del interruptor de límite de la máquina, la estructura 13 puede usar Zmin como interfaz de BLtouch,

y utilice el sensor BLtouch como límite de rotación del eje Z del dispositivo de la máquina.

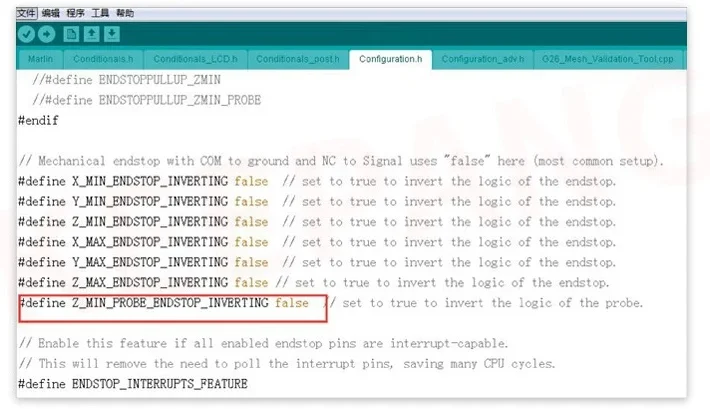

(2) Establecer el tipo de interfaz de nivelación

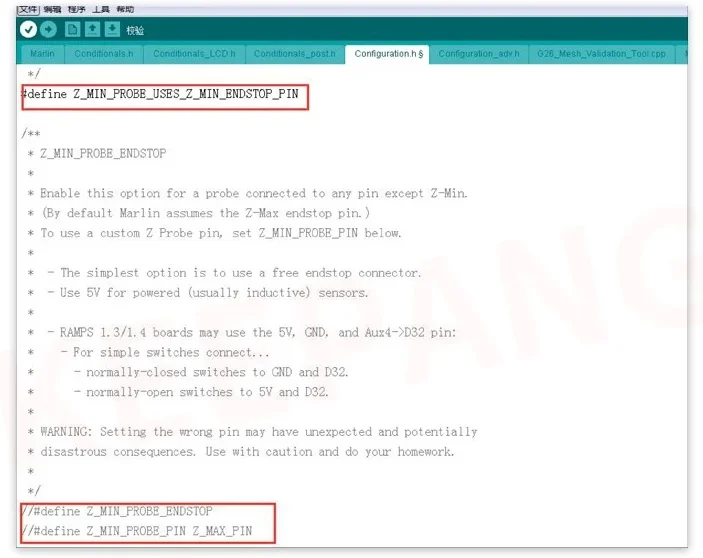

(3) EnableZ_ MIN_PROBE_ USES_ Z_ MIN_ ENDSTOP_ PIN

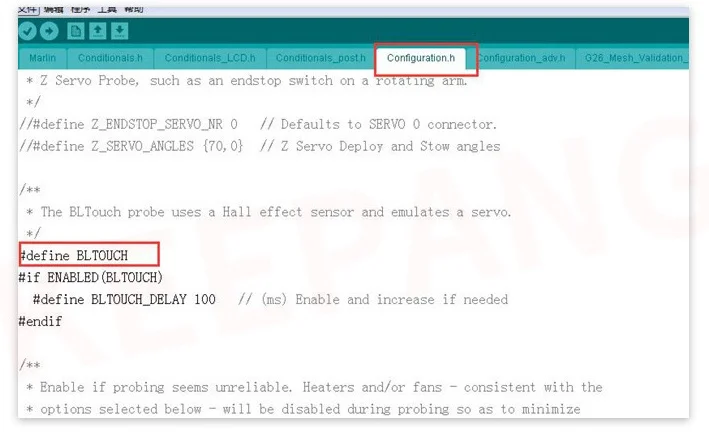

(4) Habilitar la nivelación BLtouch

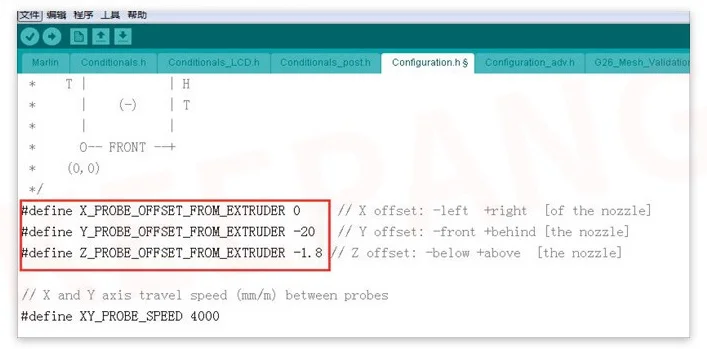

(5) Establezca el valor de desviación de la boquilla en la sonda del interruptor de nivelación en la dirección XYZ.

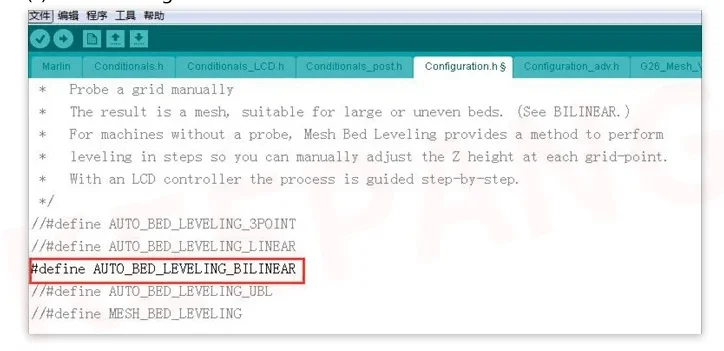

(6) Establecer el método de nivelación

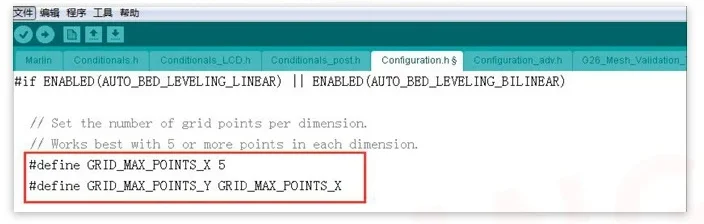

(7)Establezca el número de puntos de nivelación (por ejemplo, 5*5=25 puntos)

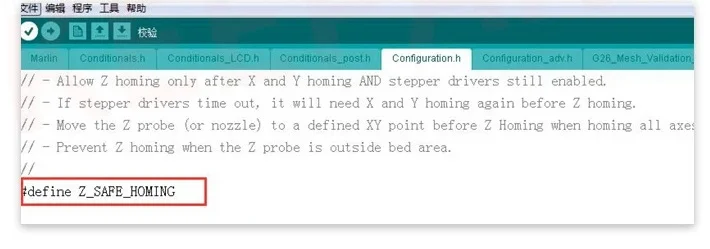

(8) Establecer el centro de retorno de cero (no es necesario configurarlo,

Si la máquina con 13 estructuras usa BLtouch como sensor de límite del eje Z de la máquina,

Esto debe estar encendido para evitar que el sensor toque la cama caliente.

Después de abrir la máquina se moverá hacia el centro de la cama caliente, para cero el eje Z)

(9) Guarde datos después de configurar y nivelar

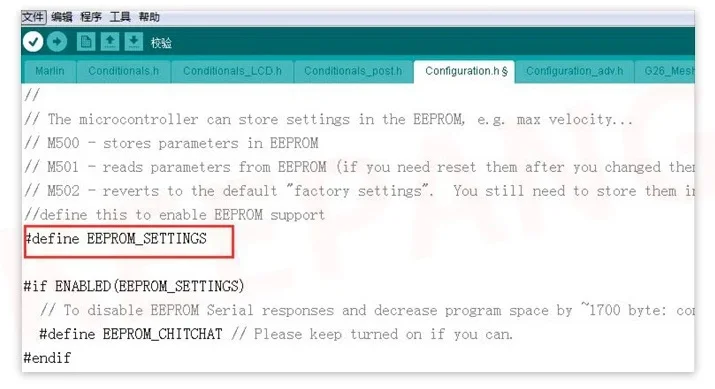

1) Retire el // delante de#definir EEPROM_ CONFIGURAZIONES, encender M500 para guardar datos

Es necesario encenderlo para evitar que el sensor toque la cama caliente.

Después de encenderlo, la máquina se moverá al centro de la cama caliente para volver a cero en el eje Z.

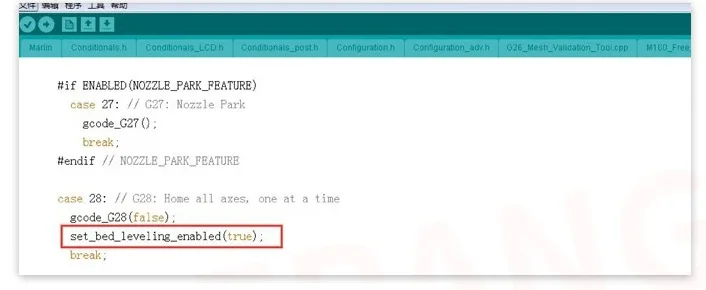

2) Abra Marlin__main.cpp y busque: agregue set_bed nivelación_habilitado (verdadero);

de la siguiente manera: caso 28://G28: Hogar todos los ejes, uno a la vez

(Nota:-Se debe agregar esta frase; de lo contrario, los datos de nivelación no se podrán guardar)

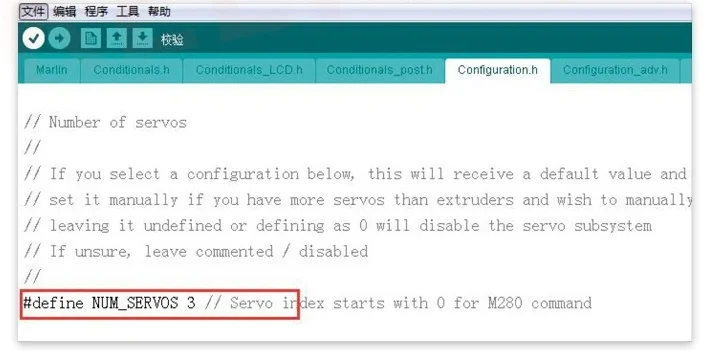

(10) Retire el //delante de # definir NÚN SERVIOS 3
