Descripción

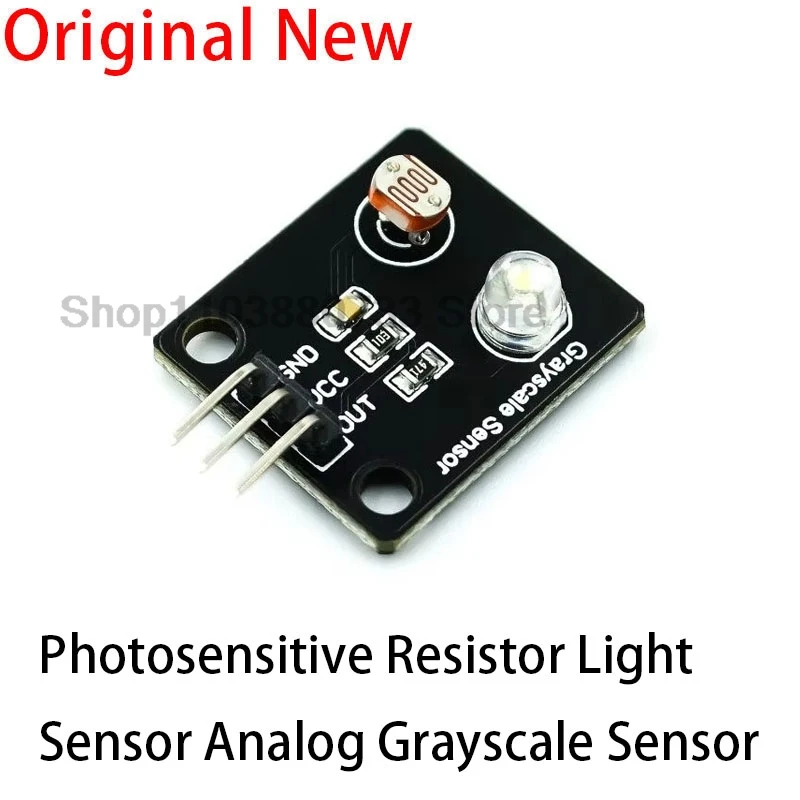

El sensor de escala de grises es un sensor analógico.Se puede utilizar en combinación con la placa de expansión del sensor Arduino v5.0.Puede detectar diferentes colores en el suelo o en el escritorio y generar señales correspondientes.Puede realizar trabajos interactivos relacionados con los colores y también puede usarse como coche de patrulla de líneas.Reconocimiento de escala de grises del campo del sensor de línea o del robot de fútbol.La fuente de alimentación debe ser consistente con el controlador, generalmente 3,3 V o 5 V.
Parámetro:Voltaje de funcionamiento: 3,3 V o 5 VCorriente de trabajo: 20mARango de temperatura de funcionamiento: -10℃～＋70℃Resolución de detección: 10%Tipo de interfaz: salida de señal analógicaDefinición de interfaz:SALIDA: salida de señalVCC: Potencia (VCC)GND: Tierra (GND)Instrucciones:principio de funcionamiento:El sensor de escala de grises incluye un diodo emisor de luz blanco de alto brillo y un fotorresistor.Dado que el diodo emisor de luz ilumina el papel con diferentes niveles de gris, la luz de retorno es diferente y el fotorresistor recibe la luz devuelta.Según la diferente intensidad de luz, el fotorresistor El valor de resistencia también es diferente, para realizar la prueba del valor de gris.Principio de programación:El sensor de escala de grises tiene tres pines, a saber, el positivo de la fuente de alimentación Vcc, la tierra de la fuente de alimentación GND y el terminal de señal OUT.En uso real, puede conectar directamente el sensor a la interfaz analógica del controlador Arduino, como el puerto analógico A0.Después de encender el Arduino, el LED blanco de alto brillo del sensor se ilumina, coloque el sensor en el papel con diferentes niveles de gris, lea los datos a través de la conversión AD del controlador Arduino y luego imprima la cantidad analógica medida a través del puerto serie.Diagrama de conexión:El puerto OUT está conectado al pin de entrada analógica del controlador.5V y GND están conectados respectivamente a +5V y GND de la fuente de alimentación.Efecto del programa:Cuando detecta diferentes valores de grises, responda el valor medido en ese momento.Nota:
La instalación de módulos electrónicos requiere conocimientos básicos y requiere cierta base electrónica profesional y capacidad práctica.¡Compre con cuidado!
Debido a los diferentes monitores y efectos de la luz, el color real del artículo puede ser ligeramente diferente al color mostrado en las imágenes.¡Gracias!
Permita una desviación de medición de 1-2 cm debido a la medición manual.
