Descripción
Características:
1. Regulador de voltaje de 2,8 V: proporciona los 2,8 V necesarios para el sensor.
2. Desplazador I2C de nivel: Proporciona cambio de nivel lógico de 2,8 V a VCC.
3. Módulo tres en uno/transmisor infrarrojo/sensor de distancia/sensor de luz ambiental: distancia de medición de hasta 10 cm, reconocimiento de gestos, I2C Inter.
4. Dos GPIO programables: Diseño de placa de sensor transparente.
Descripción:

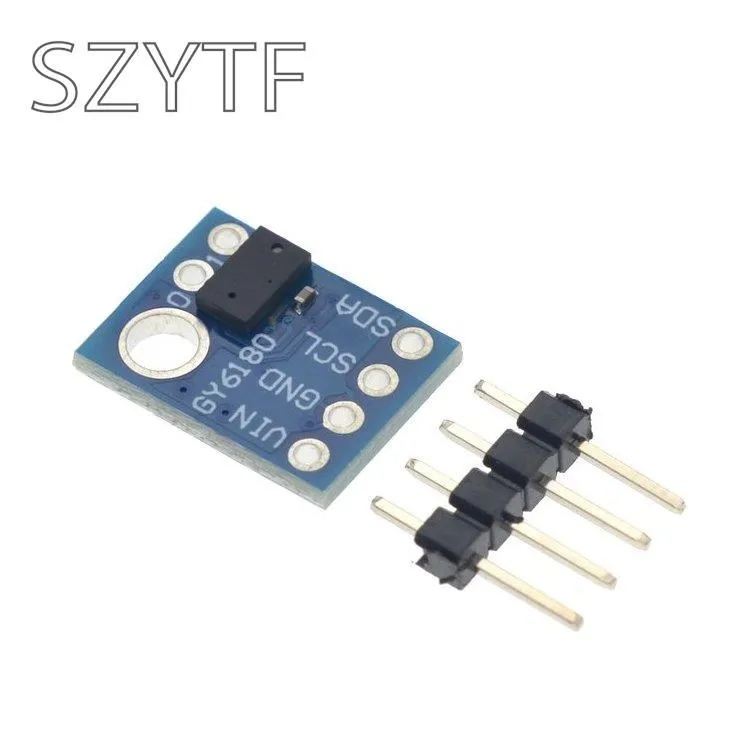

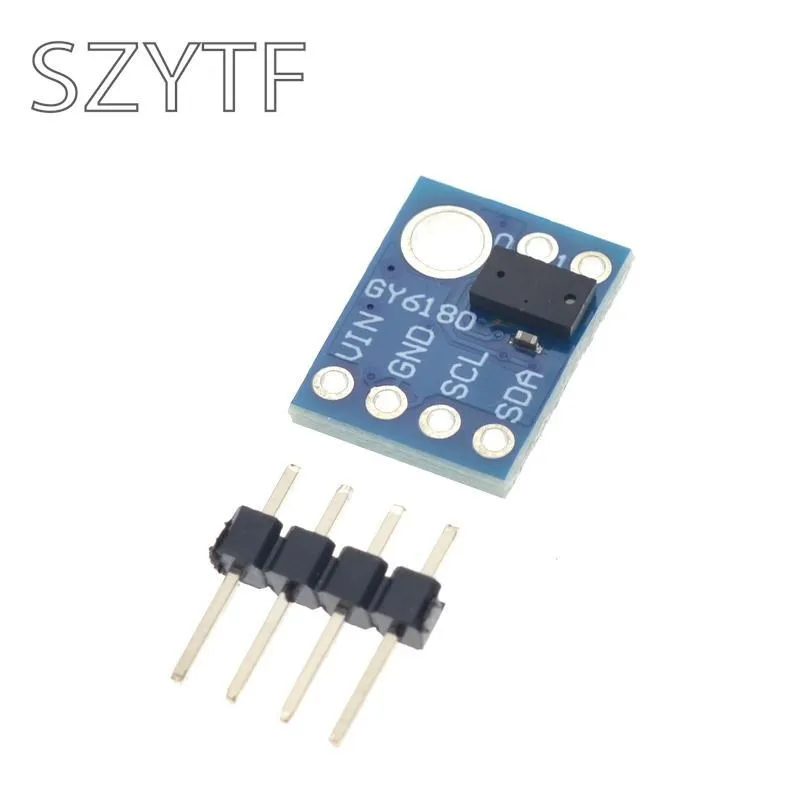

1.VIN Esta es la conexión de alimentación principal de 2,7 V a 5,5 V. Los cambiadores de nivel SCL y SDA tiran de la línea I²C hasta este nivel.
2. Conexión GND Power Ground (V 0). Su fuente de control I²C también debe compartir un terreno común con esta placa.
3. Línea DE DATOS I²C con conversión de nivel SDA / SDI / SDO, HIGH es VIN, LOW es 0 V.
4. Línea de reloj I²C desplazada de nivel SCL / SPC, ALTO es VIN, BAJO es 0 V.
5. GPIO0 / CE Este pin está configurado como la entrada de habilitación del chip cuando el VL6180X está encendido. La placa lo levanta a VDD de forma predeterminada para habilitar el sensor. Mantenga este PIN bajo para poner el sensor en espera de hardware. Después de encender el VL6180X, este pin se puede reconfigurar como una salida de interrupción programable (nivel lógico VDD). Esta entrada/salida no tiene cambio de nivel.
6. Salida de interrupción programable GPIO1 (nivel lógico VDD). En el estado de espera del hardware, VL6180X también lleva este PIN a un nivel bajo. Esta salida no está cambiada de nivel.
Especificaciones:
Color: azul

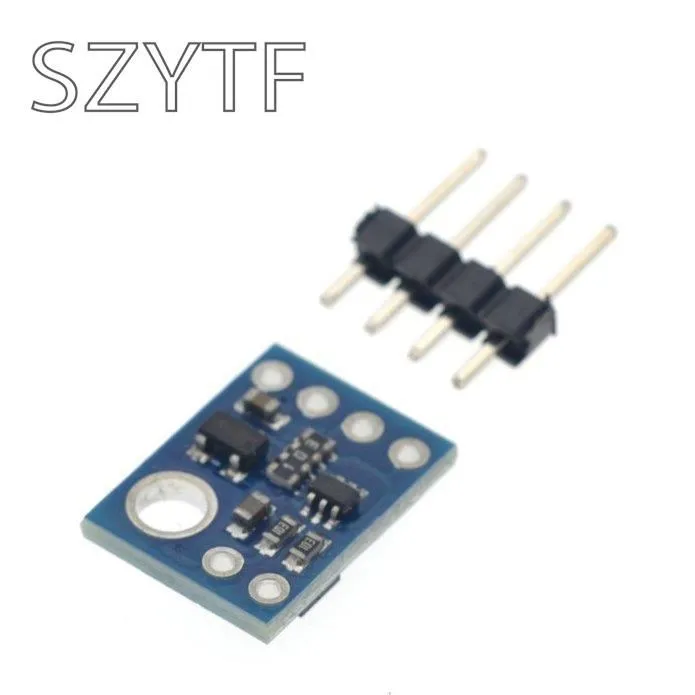

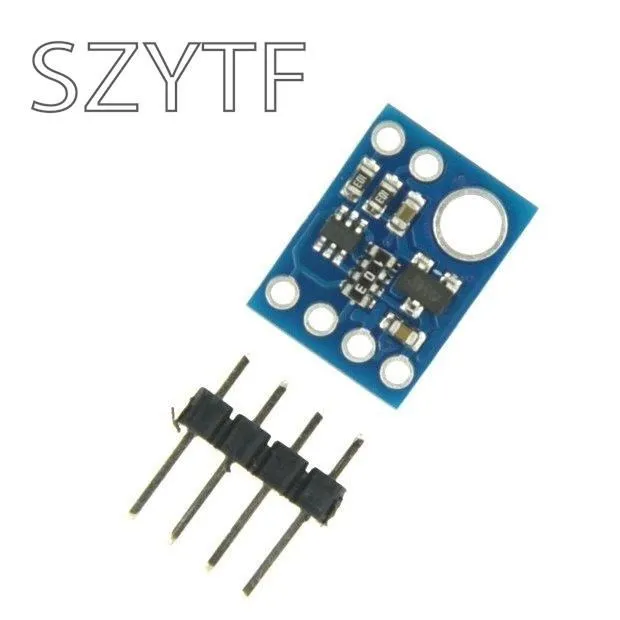

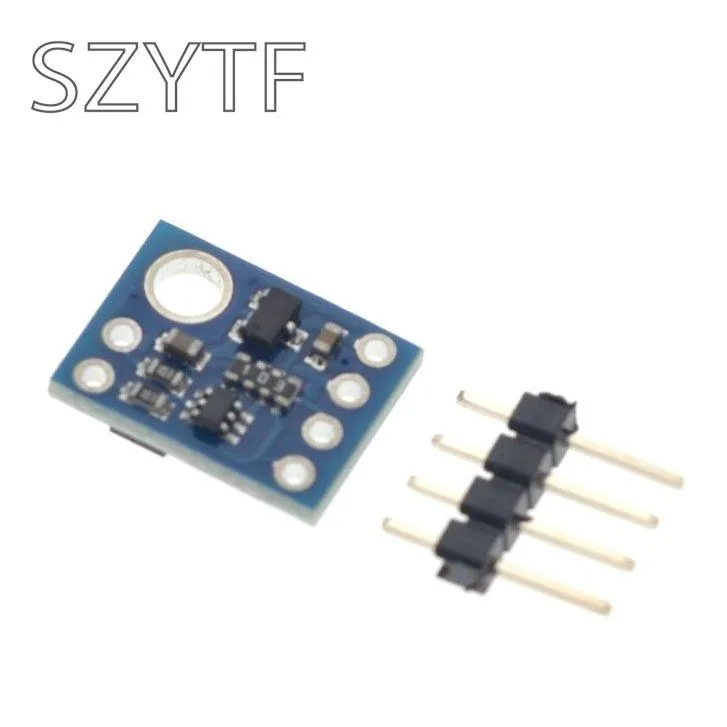

Modelo:VL6180X
Función: distancia de medición de hasta 10 cm, reconocimiento de gestos, I2C Inter
Paquete incluido:
1 * sensor de luz
1 cabezal pin 6P
