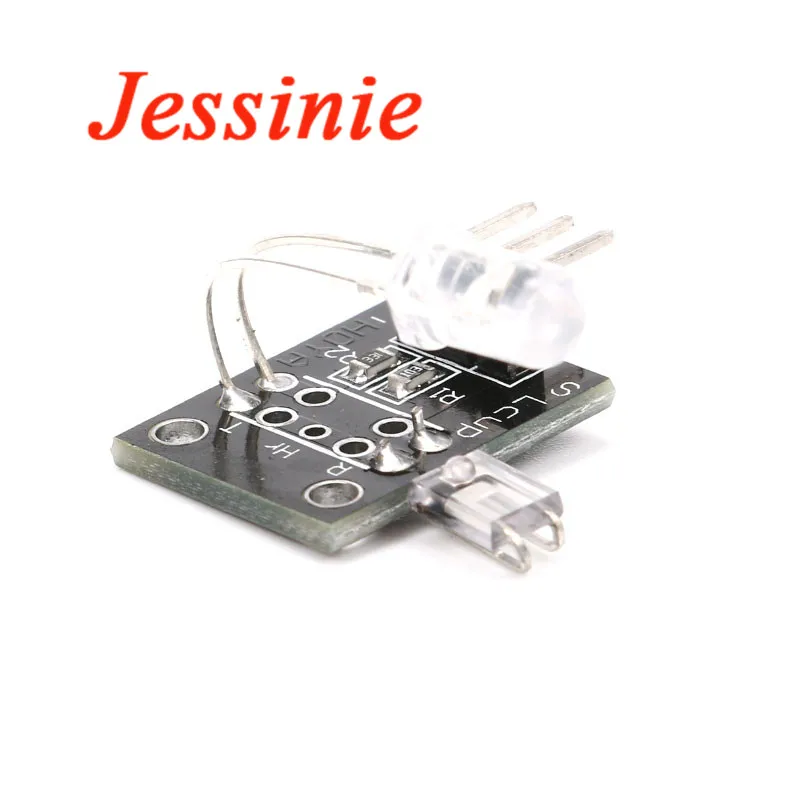

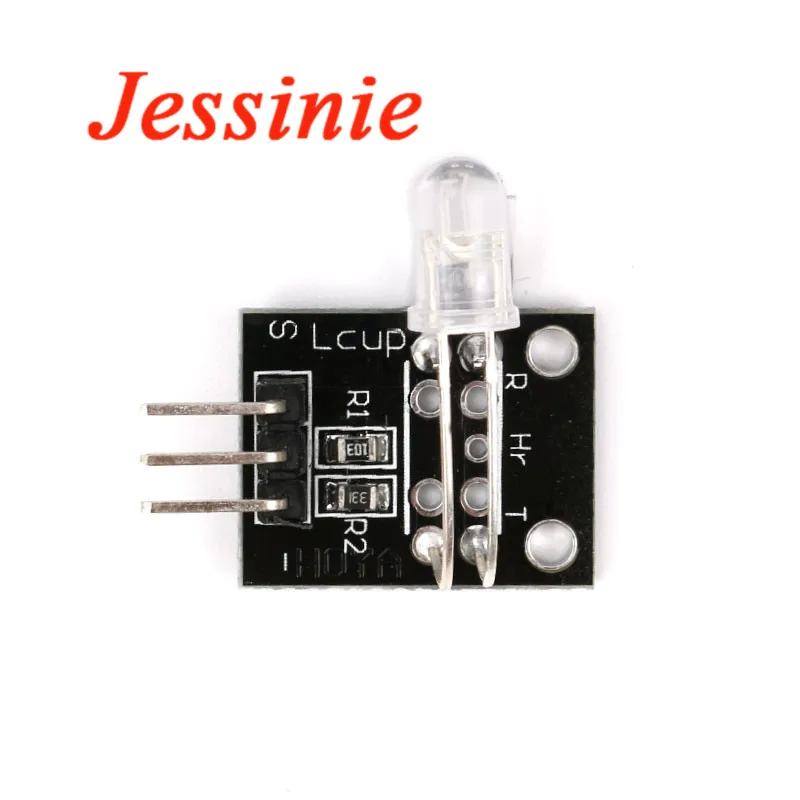

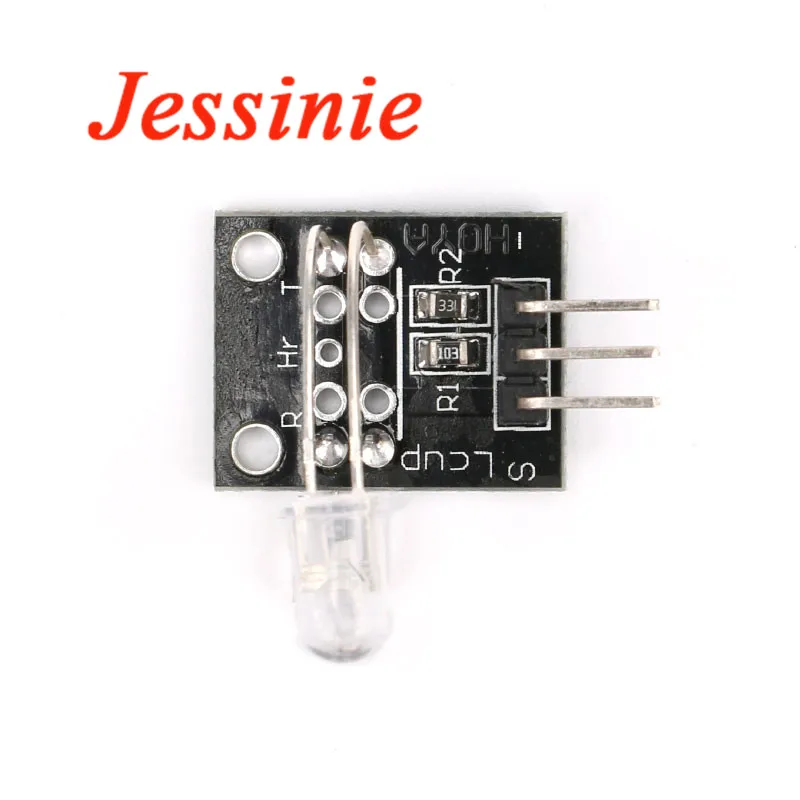

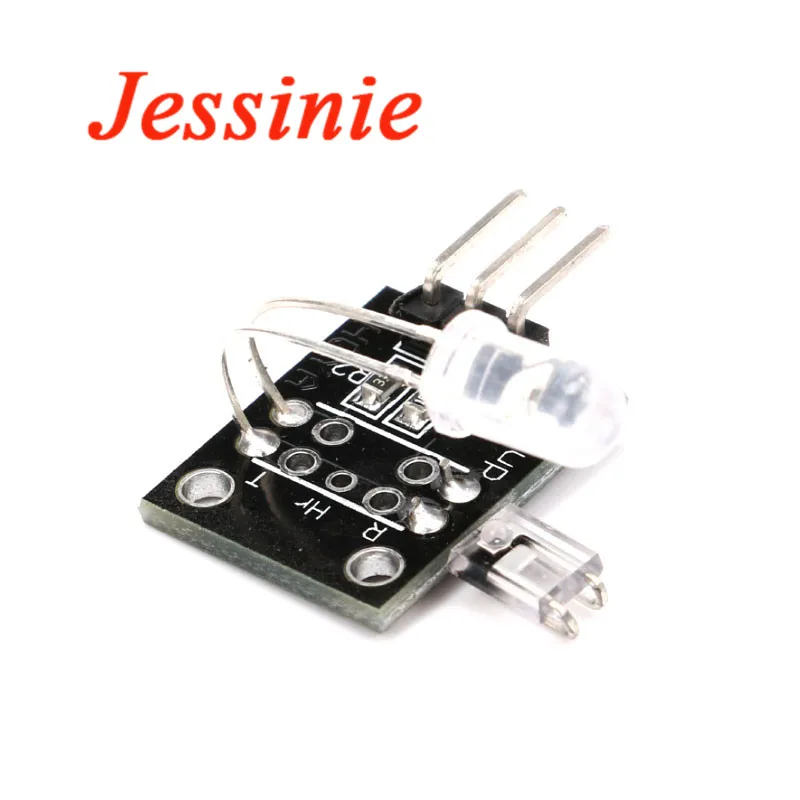

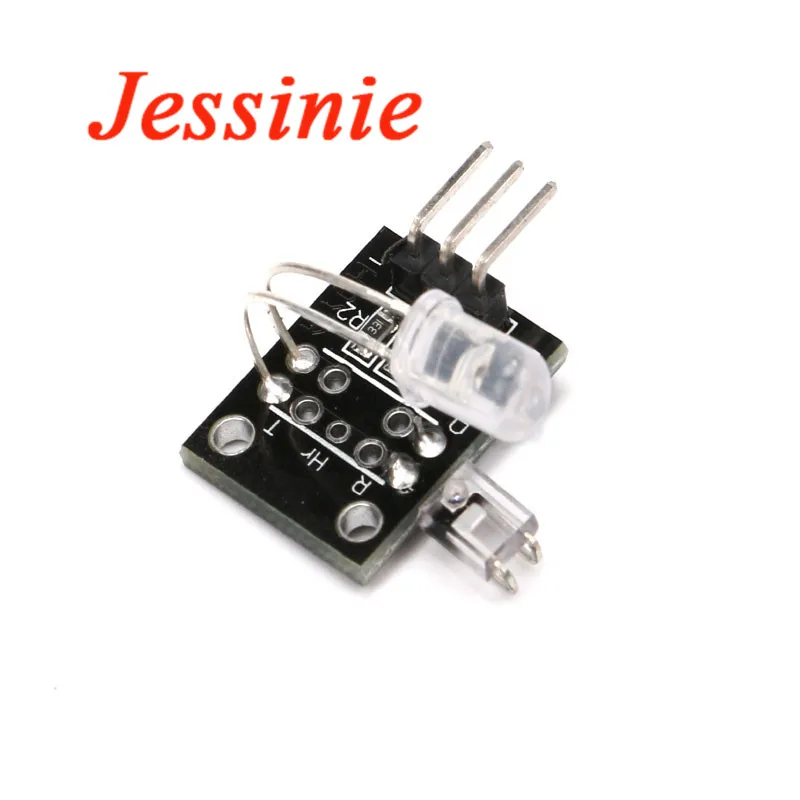

Módulo de sensor de latido del corazón de medición de dedo para Arduino
Característica:Este proyecto utiliza LED infrarrojos (IR) brillantes y un Fototransistor para detectar el pulso del dedo, un LED rojo parpadea con cada pulso.

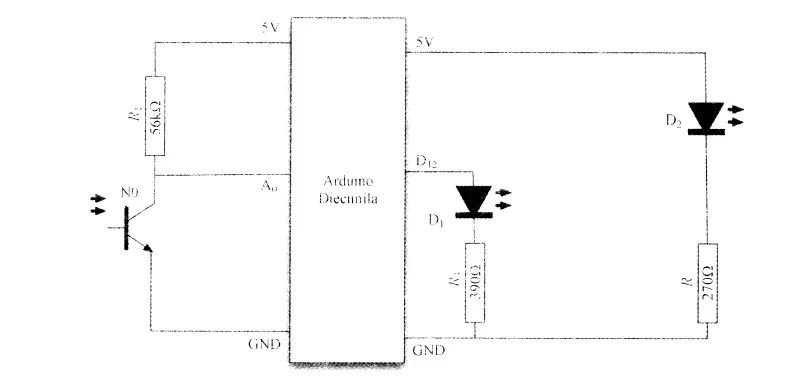

El Monitor de pulso funciona de la siguiente manera: El LED es el lado de la luz del dedo, y el Fototransistor en el otro lado del dedo, Fototransistor utilizado para obtener el flujo emitido, cuando el pulso de la presión arterial por el dedo cuando la resistencia del Fototransistor será ligeramente cambiado.
Elegimos una resistencia R1 de muy alta resistencia, porque la mayor parte de la luz a través del dedo es absorbida, es deseable que el Fototransistor sea lo suficientemente sensible. La resistencia se puede seleccionar mediante experimentos para obtener los mejores resultados.
Lo más importante es mantener la luz parásita del escudo en el Fototransistor. Para la iluminación del hogar es particularmente importante porque las luces en el hogar en su mayoría basadas en 50HZ o 60HZ fluctúan, por lo que los latidos cardíacos débiles agregarán un ruido considerable.
