Descripción

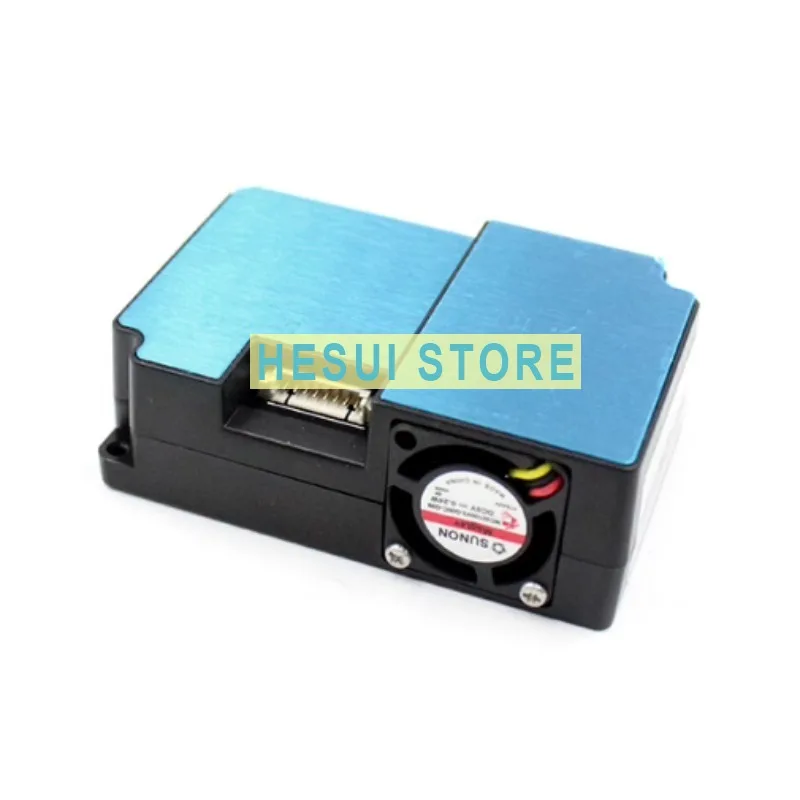

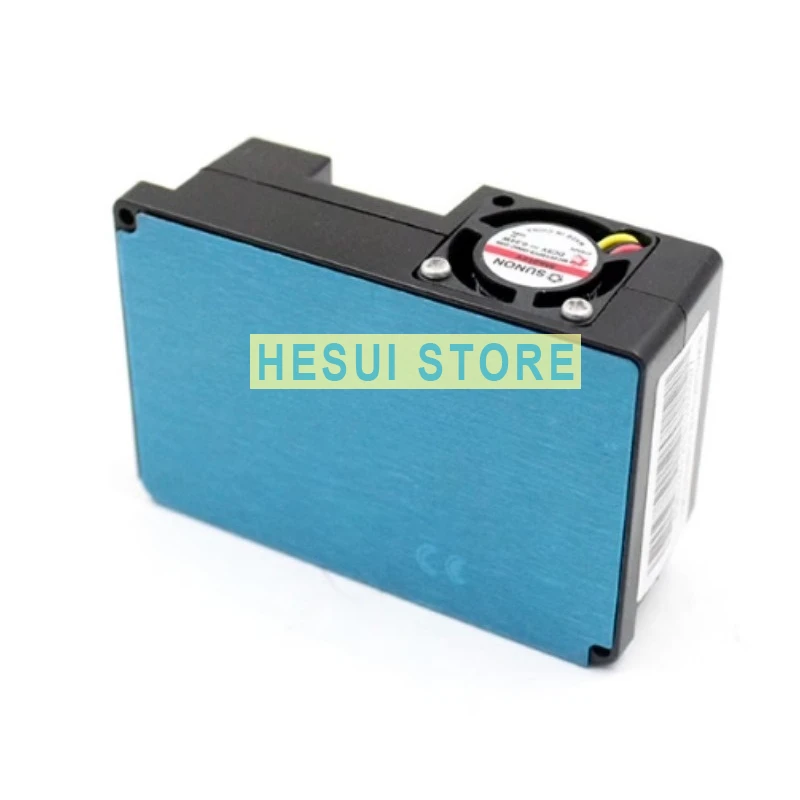

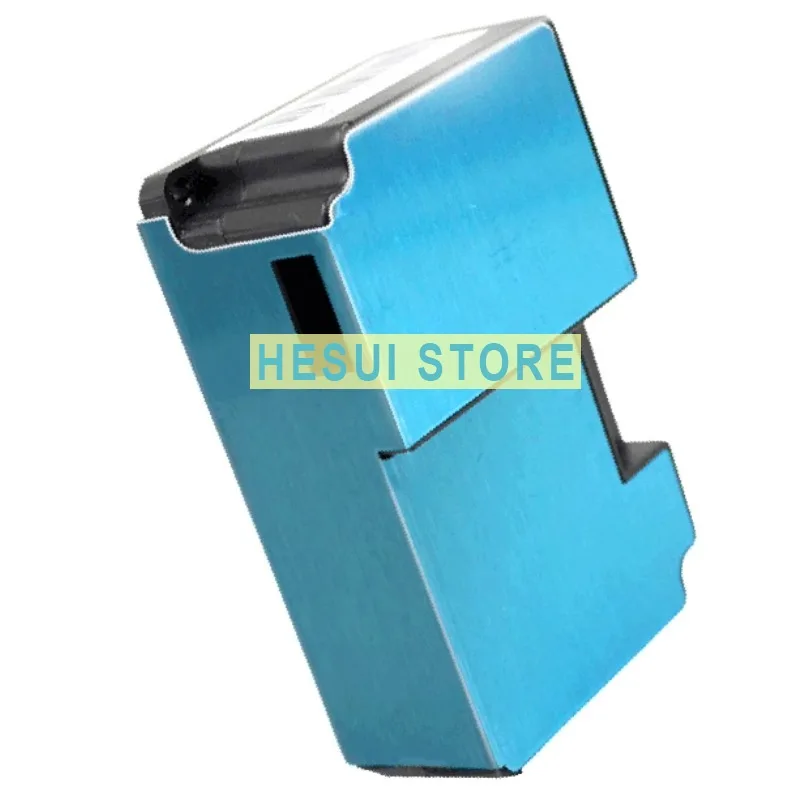

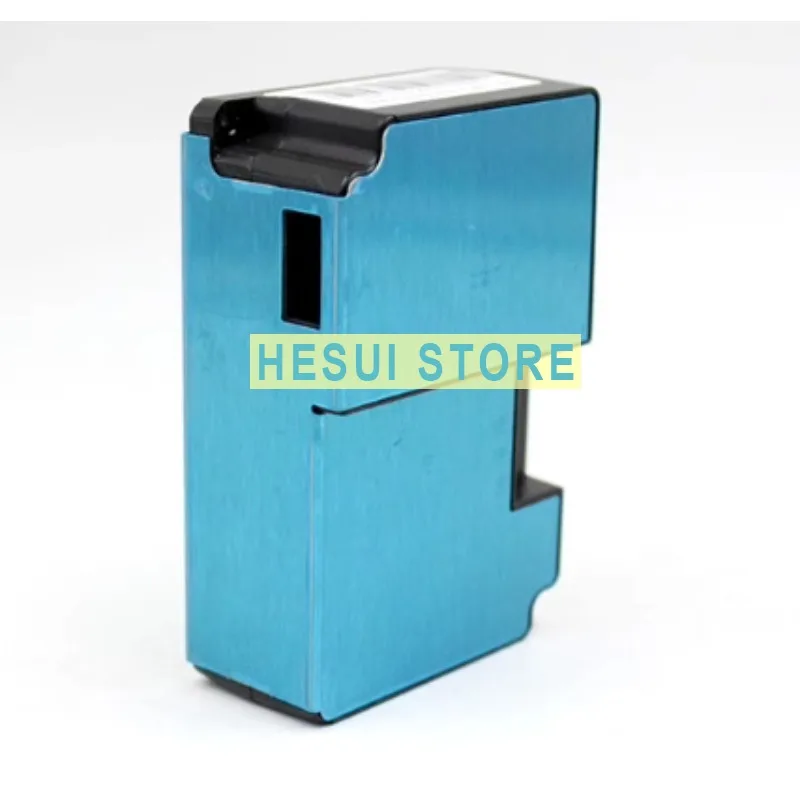

El PMS1003 (G1) es un sensor digital de concentración de partículas de uso general que se puede utilizar para obtener un soloLa calidad y cantidad de partículas suspendidas en el aire dentro de un poco de volumen, y está conectada numéricamenteSalida en forma de boca.Este sensor se puede integrar en varios metros relacionados con la concentración de partículas en suspensión en el aire.Instrumentos o equipos de mejora ambiental para proporcionar datos de concentración oportunos y precisos.
Este sensor utiliza el principio de dispersión láser.Es decir, el láser se irradia sobre las partículas suspendidas en el aire para producir una dispersión, y la luz dispersa se recoge en un ángulo específico para obtener la curva de la intensidad de la luz dispersa que cambia con el tiempo.Entonces el microprocesador utiliza elMIE) Algoritmos teóricos, que resultan en El tamaño equivalente de las partículas y el número de partículas de diferentes tamaños por unidad de volumen.
Diferencia de modelo
Modelo
Tamaño (máximo)
salida de datos
G1
65X43X23(mm)
Masa unitaria + número de unidades
G2
50X43X26(mm)
unidad de masa
G3
50X43X21(mm)
unidad de masa
G5
50X38X21(mm)
Masa unitaria + número de unidades
Indicadores técnicos del sensor
parámetro
indicador
unidad
Rango de medición
0.3~1.0;1.0~2.5;2.5~10
Micrones (μm)
eficiencia del conteo
50%@0,3um 98%@=0,5 um
volumen preciso
0.1
Litro (L)
tiempo de respuesta
≤10
Segundo(s)
Tensión de alimentación CC
5.0
Voltios (V)
Corriente máxima de trabajo
120
miliamperios (mA)
corriente de espera
≤200
Microamperios (μA)
nivel de interfaz de datos
L 0,8 @3,3 H [email protected]
Voltios (V)
Rango de temperatura de funcionamiento
-20~+50
Celsius (℃)
Rango de humedad de trabajo
0~99%
tiempo medio para fracasar
≥3
Año (Y)
Tamaño máximo
65×42×23
Millímetros (mm)
descripción de la interfaz
Interfaz de datos: entre ellos2 Es una interfaz de comunicación de datos en serie y utiliza un protocolo transceptor asíncrono universal.UART);1 Pin es la interfaz de señal de control, utilizando control de nivel alto y bajo, todas las promedios eléctricas son3.3VTTLNivel.
PIN1
VCC
Fuente de alimentación positiva 5V
PIN2
TIÑO
Poder Negativo
PIN3
CONJUNTO
Establecer nivel pin/TTL a 3,3 V
PIN4
RXD
Pin del receptor serie/nivel TTL @3,3 V
PIN5
TXD
Pin de transmisión del puerto serie/nivel TTL @3,3 V
PIN6
RESET
Señal de reinicio del módulo/nivel TTL @3,3 V
PIN7\8
NC
colgando
Nota: El módulo SET=1 funciona en modo de muestreo continuo.El módulo carga activamente los datos muestrados después de cada muestreo.El tiempo de respuesta del muestreo es inferior a 600 milisegundos y el tiempo de actualización de datos es inferior a 2 segundos.
SET=0 módulo ingresa al modo de espera de bajo consumo
