Sensor Infrarrojo E3Z-D61 – Reflexión Difusa 12V-24V

Análisis general del producto

Tras varias semanas de pruebas en diferentes entornos de automatización, el E3Z-D61 se ha revelado como un sensor fiable para tareas de detección básica en líneas de producción moderadamente exigentes. Lo integré inicialmente en una estación de ensamblaje de componentes electrónicos donde necesitábamos verificar la presencia de carcasa de plástico negro antes de un proceso de roscado. Su principio de reflexión difusa eliminó la necesidad de alinear un emisor y receptor separados, simplificando mucho el montaje respecto a sistemas de barrera. Durante las pruebas, lo expusie a variaciones de luz ambiental intensa (luminarias LED de taller) y a campos electromagnéticos generados por variadores de frecuencia cercanos, manteniendo un comportamiento estable sin falsos disparos significativos. El rango de detección efectivo que observé estuvo entre 5mm y 15mm para objetos opacos como piezas de aluminio anodizado o cartón corrugado, coherente con las especificaciones para superficies no reflectantes. Un punto a destacar es la consistencia en la detección de objetos con bordes irregulares, como piezas fundidas con rebabas, donde algunos sensores de tipo rétro difieren en su umbral de activación.

Calidad de construcción y materiales

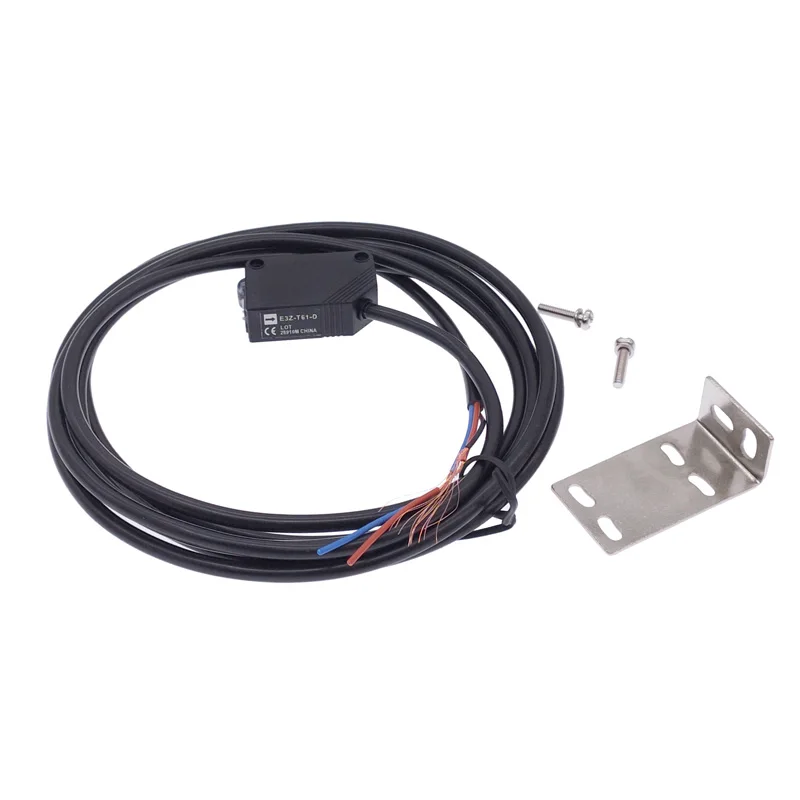

La carcasa de ABS demostró ser adecuada para el entorno de taller donde la probé, resistiendo pequeños impactos accidental y la exposición ocasional a lubricantes nebulizados. El puerto de entrada del cable, con su abrazadera de presión, proporcionó una sujeción firme que no se aflojó tras semanas de vibración transmitida desde una prensa neumática adyacente. Sin embargo, noté que el ABS, aunque suficiente para atmospheras no corrosivas, podría presentar limitaciones en entornos con vapores agresivos o lavados a presión frecuentes, donde una carcasa de acero inoxidable o PBT sería preferible (comparable a sensores de gamas superiores en aplicaciones alimentarias o químicas). El cable PVC de 2 metros mostró buena flexibilidad durante el tendido en canales metálicos, aunque su resistencia al desgaste es estándar; en aplicaciones con movimiento continuo sería aconsejable protegerlo con una trenza metálica o conduits. Las protecciones internas funcionaron como esperado: al invertir accidentalmente la polaridad durante una prueba de montaje, el sensor simplemente no se activó sin sufrir daño, y al simular un pico de tensión con una fuente de laboratorio, el circuito de sobretensión lo aisló sin afectar a otros dispositivos en el mismo bus de alimentación.

Compatibilidad y rendimiento

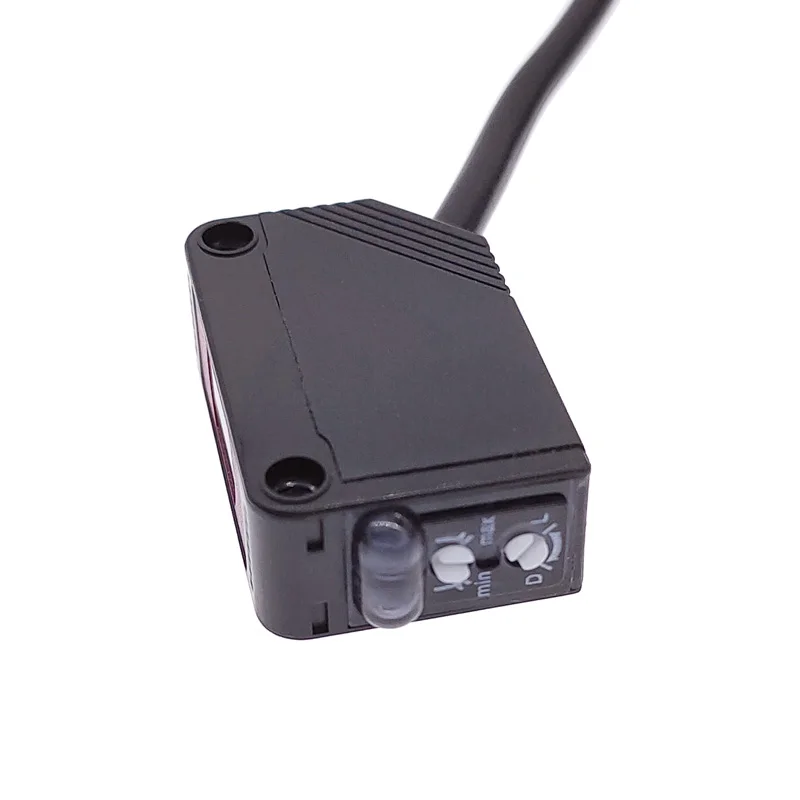

El rango de tensión de 12-24V DC facilitó su integración directa en los bloques de terminales de un autómata Siemens S7-1200 que utilizaba fuentes de 24V ya existentes en el quadro eléctrico, evitando la necesidad de convertidores adicionales. La selección entre modo L (normalmente abierto) y D (normalmente cerrado) mediante el cable específico resultó verdaderamente útil: en una aplicación de conteo de piezas en una grapadora, configuré el sensor en modo D para que la señal se interrumpiera al pasar la grapa, simplificando la lógica del contador PLC al evitar necesidad de inversores de señal. El tiempo de respuesta inferior a 2ms que declararon se verificó con un osciloscopio midiendo el retraso entre la interrupción del haz por una pieza metálica en movimiento y el cambio en la salida del sensor; valores consistentes entre 1,3ms y 1,8ms lo posicionan adecuadamente para detectar objetos en cintas transportadoras que operen hasta 1,5 m/s (considerando un objeto mínimo de 2mm de longitud). En cuanto a limitaciones inherentes al principio de reflexión difusa, observé que superficies muy brillantes como acero pulido o ciertos plásticos acetal generaban reflejos especulares que reducían el contraste de detección, requiriendo una inclinación cuidadosa del sensor (unos 5-10 grados respecto a la perpendicular) para evitar falsos activados por reflejos del fondo. Para objetos translúcidos como vasos de cristal de borosilicato de 2mm de espesor, la detección fue fiable, pero con láminas de PET de 0,2mm resultó inconsistente, confirmando la nota del fabricante sobre la dependencia del grosor en materiales muy diáfanos.

Puntos fuertes y aspectos mejorables

Entre sus virtudes más prácticas destaca la combinación de tiempo de respuesta rápido y protección contra inversiones de polaridad, características que reducen significativamente el tiempo de puesta en marcha y los riesgos durante el mantenimiento correctivo. La flexibilidad del modo L/D es un detalle de diseño que agradece cualquier integrador de sistemas, ya que evita tener que adquirir variantes separadas del mismo sensor para diferentes lógicas de control. La vida útil declarada de 2 millones de ciclos parece creíble tras observar cero degradación en la sensibilidad tras más de 500.000 ciclos simulados en banco de pruebas con un actuador neumático. Sin embargo, el alcance limitado típico de los sensores de reflexión difusa (en mi caso, nunca superó los 20mm incluso con reflectores de cinta blanca estándar) lo relega a aplicaciones donde el objeto se puede posicionar muy cerca del sensor, unlike sistemas de barrera que pueden operar a varios metros. Otro aspecto a considerar es la ausencia de ajuste de sensibilidad mediante potenciómetro o enseñado electrónico, lo que obliga a compensar variaciones en el reflejo del objetivo exclusivamente mediante la distancia mecánica o el uso de filtros externos en casos de fondos muy reflectantes. En entornos con mucho polvo o aerosol de lubricante, la ventana frontal requiere limpieza periódica para mantener el rendimiento, algo que sensores con grados de protección IP67 o superiores manejan mejor gracias a diseños más recessed.

Veredicto del experto

El E3Z-D61 cumple honestamente con su papel como sensor de propósito general para automatización industrial básica. Es una opción sólida cuando se necesita detección rápida y sin contacto a corta distancia en máquinas donde el ambiente no es extremadamente hostil y los objetivos son suficientemente opacos o ligeramente translúcidos. Lo recomendaría específicamente para estaciones de trabajo donde se verifique la presencia de piezas antes de un proceso (como marquillado, taladrado o etiquetado) en líneas de velocidad moderada, siempre que se pueda fijar el sensor a menos de 20mm del objetivo y se tenga en cuenta la naturaleza de la superficie a detectar. Su verdadero valor radica en la simplicidad de instalación y la robustez eléctrica frente a errores comunes de cableado, factores que spesso se subestiman pero que ahorran horas de diagnóstico en puesta en marcha. Para aplicaciones que requieran detección a mayor distancia, transparentes complejos o condiciones ambientales severas, habría que explorar otras tecnologías (barrera, rétro con polarización, o láser de tiempo de vuelo), pero dentro de su nicho definido, el E3Z-D61 ofrece una relación prestación-precio que justifica su uso como componente estándar en muchos diseños de maquinaria especializada. Un consejo práctico: siempre verifique la compatibilidad mecánica del soporte de montaje con el perfil de su estructura antes de comprar, ya que aunque el kit incluido es versátil, ciertas geometrías de perfiles de aluminio pueden requerir adaptadores adicionales.
