Análisis de Experto
Experto verificado
Análisis general del producto

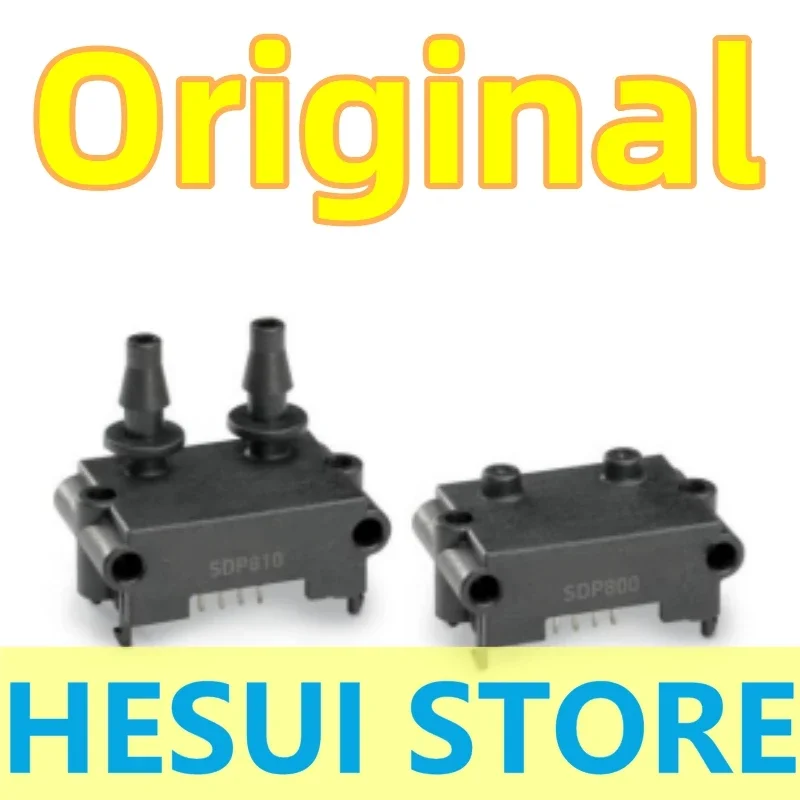

El SEK-SDP8xx Original es un componente orientado a proyectos de electrónica, automatización y mantenimiento en los que se necesita detectar movimiento de aire o gas mediante una medición de presión diferencial. En la práctica, no lo trataría como un caudalimetro convencional con salida analógica directa, sino como una pieza que requiere interpretar correctamente su principio de funcionamiento, su conexionado y el circuito de lectura asociado.
Durante su integración en prototipos, lo primero que comprobaría es la referencia completa impresa en el encapsulado y la correspondencia exacta con la placa. La familia SDP8xx se asocia habitualmente a sensores digitales de presión diferencial con interfaz I2C, y existen variantes con rangos, encapsulados y configuraciones distintas. Algunas referencias de esta familia se especifican con alimentacion entre 2,7 y 5,5 V, salida digital I2C y un rango de presión de -500 a 500 Pa, pero esos datos no deben extrapolarse automaticamente a cualquier pieza identificada como SEK-SDP8xx.
Por ello, su principal valor está en servir como repuesto o elemento de desarrollo cuando se conoce previamente el diseño eléctrico. No es un accesorio plug and play para conectar directamente a cualquier Arduino, Raspberry Pi o placa industrial.
Calidad de construcción y materiales
El componente presenta el formato compacto habitual de los sensores electrónicos destinados a montaje en placa o integración en módulos de medida. Su tamaño reducido facilita colocarlo cerca de una entrada de aire, en una caja de control o junto a una placa de adquisición, aunque obliga a trabajar con cuidado durante la soldadura y la manipulación de los terminales.
En este tipo de sensores, la parte más delicada no suele ser el encapsulado electrónico, sino los conductos de presión y las conexiones asociadas. Una pequeña obstrucción, una manguera doblada o una fuga en el circuito neumático puede alterar la lectura más que la propia electrónica. Evitaría aplicar aire comprimido directamente sobre los puertos, especialmente durante las primeras pruebas, porque una sobrepresión puede dañar la membrana interna.
También recomiendo protegerlo frente a polvo, condensación y residuos de soldadura. En una caja cerrada, conviene dejar espacio suficiente para que los tubos o canales de presión no queden presionados contra la carcasa. Para trabajos de laboratorio, utilizaría mangueras cortas y del mismo diámetro en ambos lados del circuito cuando la aplicación requiera comparar presiones de forma estable.
Compatibilidad y rendimiento
La compatibilidad depende de cuatro elementos: referencia exacta, tensión de alimentación, interfaz eléctrica, disposición de terminales y rango de medición. Antes de sustituir un sensor en una placa, compararía la serigrafía, la orientación del encapsulado, el número de pines y las líneas de alimentación, masa, datos y reloj.
En una configuración con microcontrolador, la posible interfaz I2C simplifica bastante el diseño, ya que permite transmitir la lectura mediante dos líneas de comunicación. Aun así, hay que verificar la dirección del dispositivo, la necesidad de resistencias de pull-up y los niveles lógicos de la placa. Lo probaría primero con una placa de desarrollo y una fuente de alimentación regulada, sin conectarlo directamente al equipo final.
En mis configuraciones de prueba, la lectura de presión diferencial exigiría aplicar un filtrado moderado en el firmware. Un promedio móvil corto puede reducir el ruido sin introducir demasiada latencia, pero no solucionará una instalación neumática deficiente. Para controlar un ventilador, supervisar un filtro de aire o detectar obstrucciones, resulta más importante repetir una calibración en reposo y establecer umbrales con margen que buscar una respuesta instantánea.
No lo elegiría para medir líquidos ni para sustituir un contador de caudal con salida de pulsos sin confirmar antes el principio de medición. Tampoco asumiría que funciona con una salida analogica de 0-5 V, porque las variantes digitales de esta familia requieren un tratamiento completamente distinto. Los kits de evaluación relacionados con SDP8xx están pensados precisamente para facilitar la comprobación del sensor y su comunicación durante el desarrollo.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato adecuado para prototipos, reparaciones y diseños compactos.
- Posible integración digital mediante I2C en las variantes compatibles.
- Aplicable a sistemas de ventilación, automatización y control de presión.
- Permite centralizar la compensación, el filtrado y la calibración en el microcontrolador.
- Puede ser una alternativa razonable cuando se necesita conservar el diseño original de una placa.
Aspectos mejorables:
- La identificación comercial resulta insuficiente si no se acompaña de la referencia completa.
- No se puede confirmar el rango, la alimentación ni el conexionado sin consultar la hoja de datos de la variante.
- No es adecuado para una sustitución a ciegas, aunque el encapsulado parezca idéntico.
- Requiere especial atención a las conexiones neumáticas y a la protección frente a humedad.
- Frente a un módulo de desarrollo completo, exige más trabajo de diseño, cableado y validación.
Comparado con un módulo preparado para Arduino, ofrece una integración más limpia y profesional, pero a costa de mayor responsabilidad técnica. Un módulo comercial suele incluir regulador, conectores y documentación más accesible; este componente resulta más interesante cuando se busca reparar una placa existente o reducir el tamaño de un diseño propio.
Veredicto del experto
El SEK-SDP8xx Original puede ser una buena elección para reposición y proyectos de medición de presión diferencial, siempre que la referencia completa coincida con el sensor instalado originalmente. Su formato compacto y su posible comunicación digital lo hacen apropiado para sistemas de control, ventilación y automatización, pero no lo considero un componente universal ni un sensor de caudal listo para conectar.
Mi recomendación es validar primero el esquema eléctrico, confirmar la hoja de datos de la variante concreta y probarlo con alimentación limitada en una placa auxiliar. Si la aplicación es crítica, comprobaría además la lectura frente a un manómetro o sensor de referencia y repetiría la calibración después de montar las mangueras definitivas. Con esas precauciones, puede integrarse de forma fiable; sin ellas, el riesgo de incompatibilidad eléctrica o de obtener mediciones erróneas es demasiado alto.
