Descripción

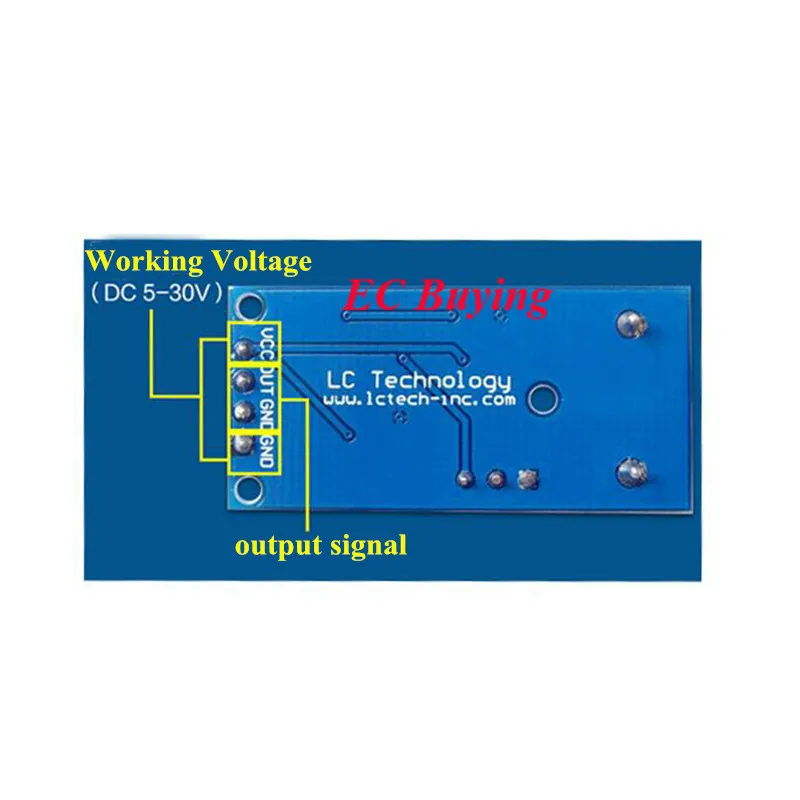

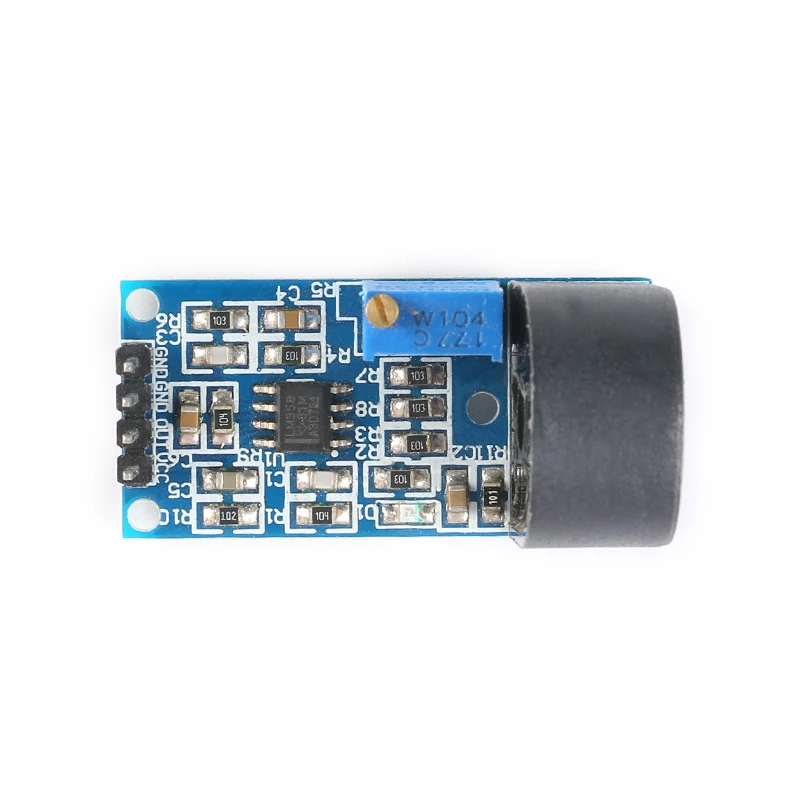

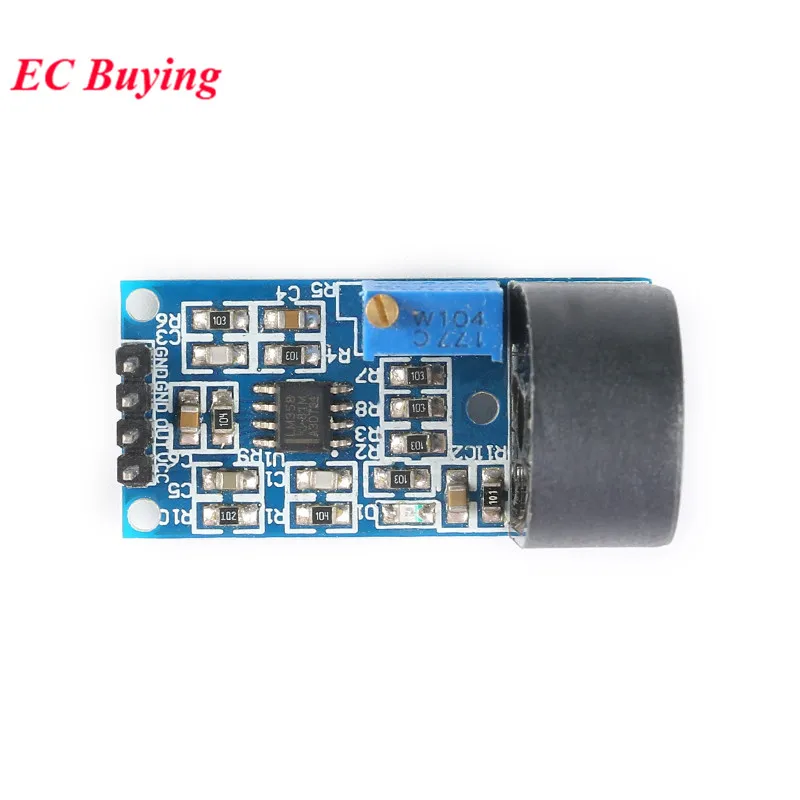

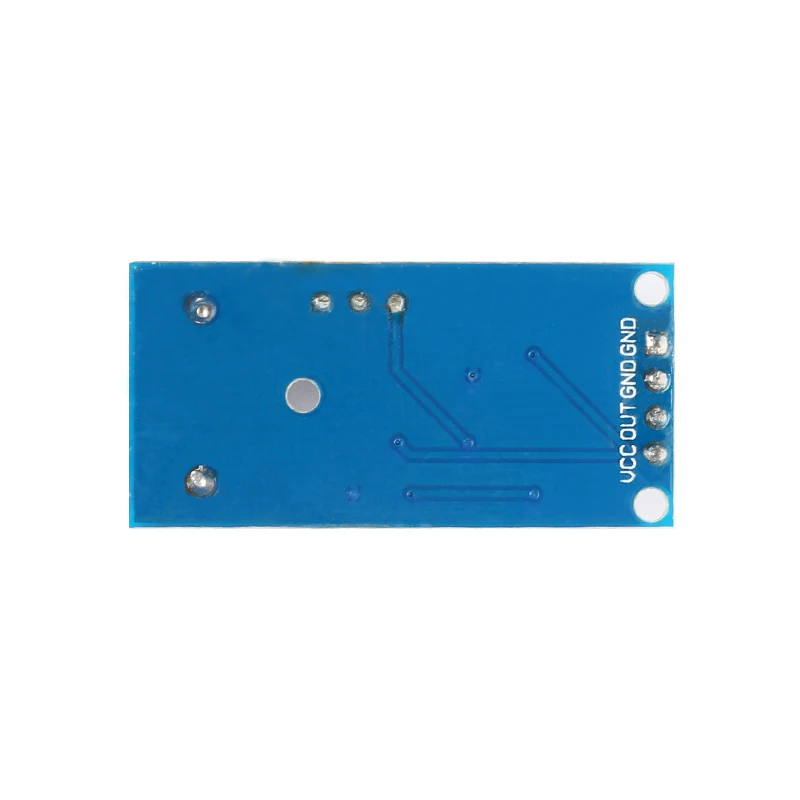

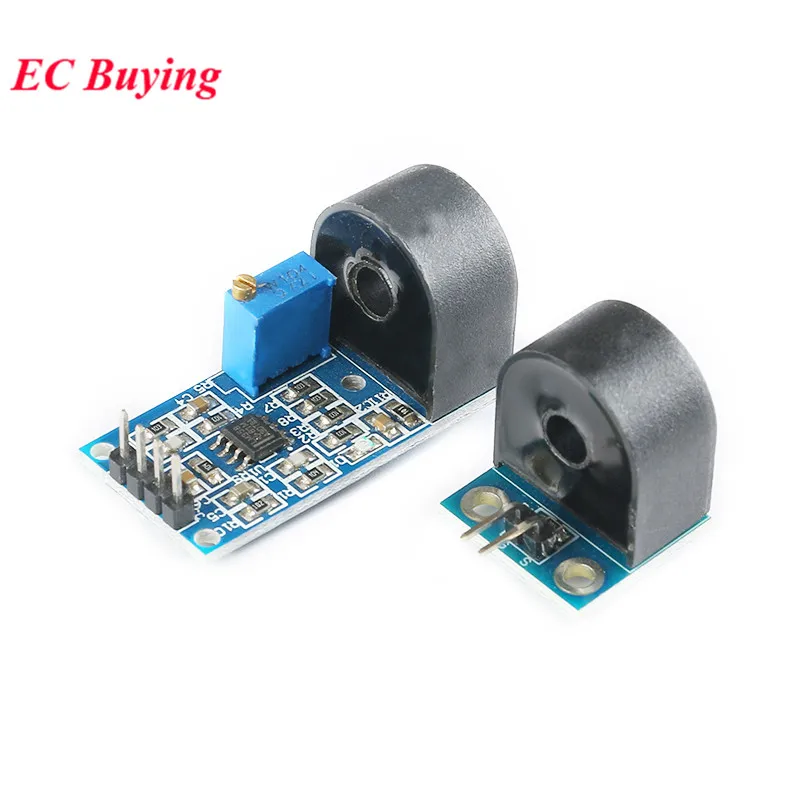

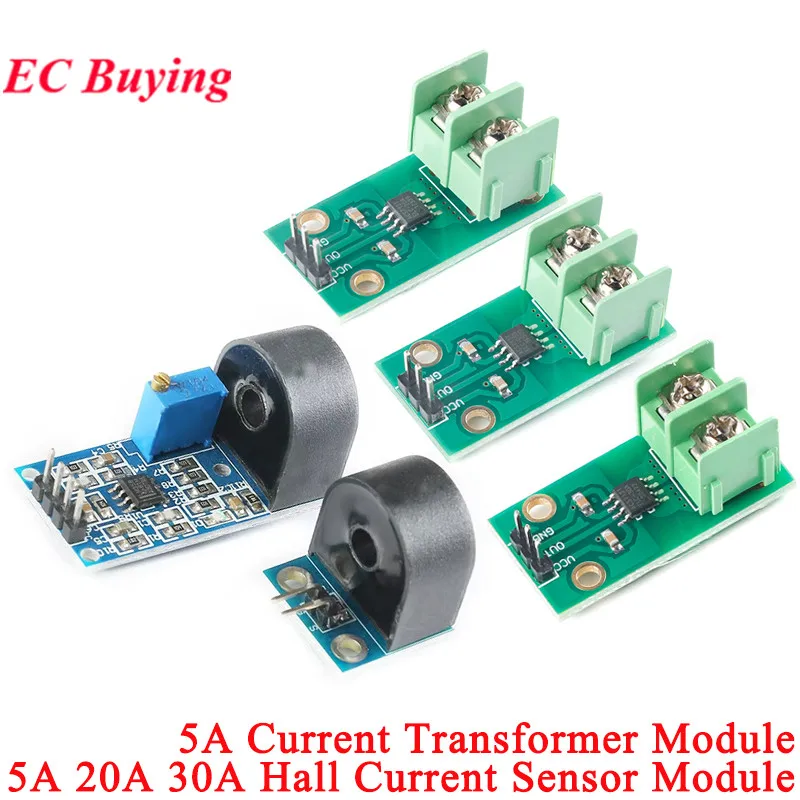

Introducción:El módulo está equipado con la serie ZMCT103C de pequeños transformadores de corriente de alta precisión y circuitos de amplificador operacional de alta precisión para un muestreo preciso y una compensación adecuada de señales.Es conveniente para la adquisición de señales de alimentación de CA dentro de 5A.Se puede ajustar la señal de CA analógica de salida correspondiente.El voltaje de salida requerido se puede ajustar según el potenciómetro (ajustando la relación de amplificación, el rango de amplificación es 0-100 veces), pero el voltaje máximo en la salida (OUT) no excederá 1/2 VCC.Parámetro:Parámetros ZMCT103CCorriente de entrada nominal: 5ACorriente de salida nominal: 5mARelación de cambio: 1000:1Diferencia de fase: menor o igual a 20' (100Ω)Rango lineal: 0-10A (100Ω)Linealidad: 0,2%Nivel de precisión: 0,2Tensión soportada de aislamiento: 3000VTemperatura de trabajo: -40° C ~ 70° CMaterial de sellado: resina epoxiVoltaje de alimentación del módulo: 5-30 V CCInterfaz de pines:

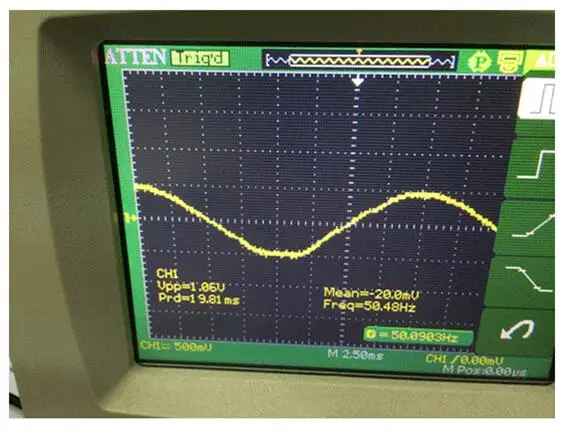

Instrucciones:Durante la medición, el conductor de señal a probar pasa a través del orificio del transformador, VCC y GND están conectados a la fuente de alimentación de 5 a 30 V CC, VOUT y GND están conectados al osciloscopio y el potenciómetro se ajusta para obtener la forma de onda que desea..La amplitud de la forma de onda seguirá. La corriente medida aumenta y aumenta, pero el máximo no supera los 1/2 VCC.La siguiente figura muestra la forma de onda medida cuando VCC está conectado a una fuente de alimentación de 5 V y uno de los soldadores de 60 W pasa a través del orificio redondo del transformador:

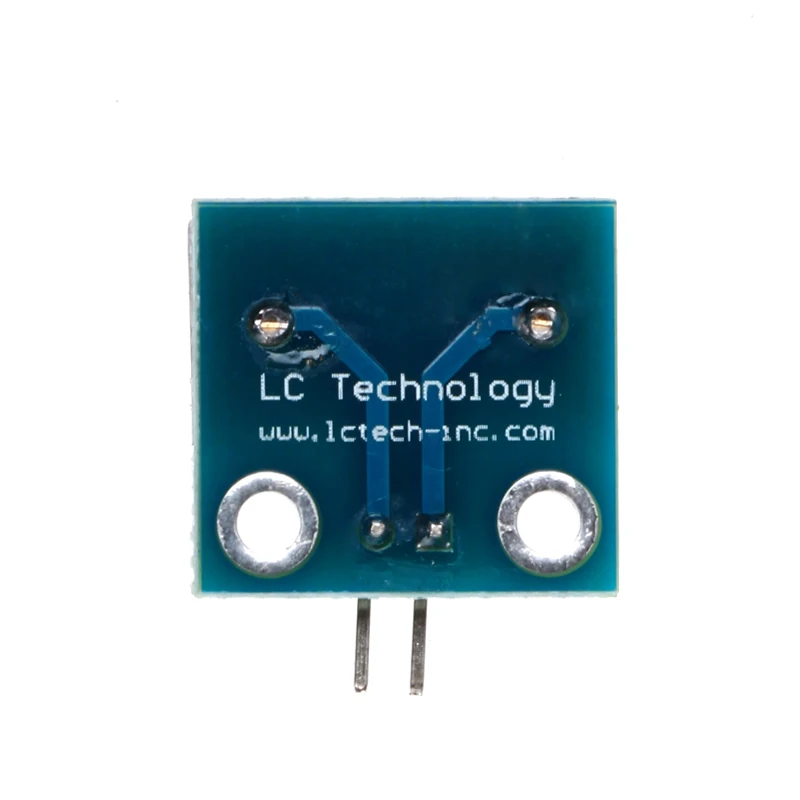

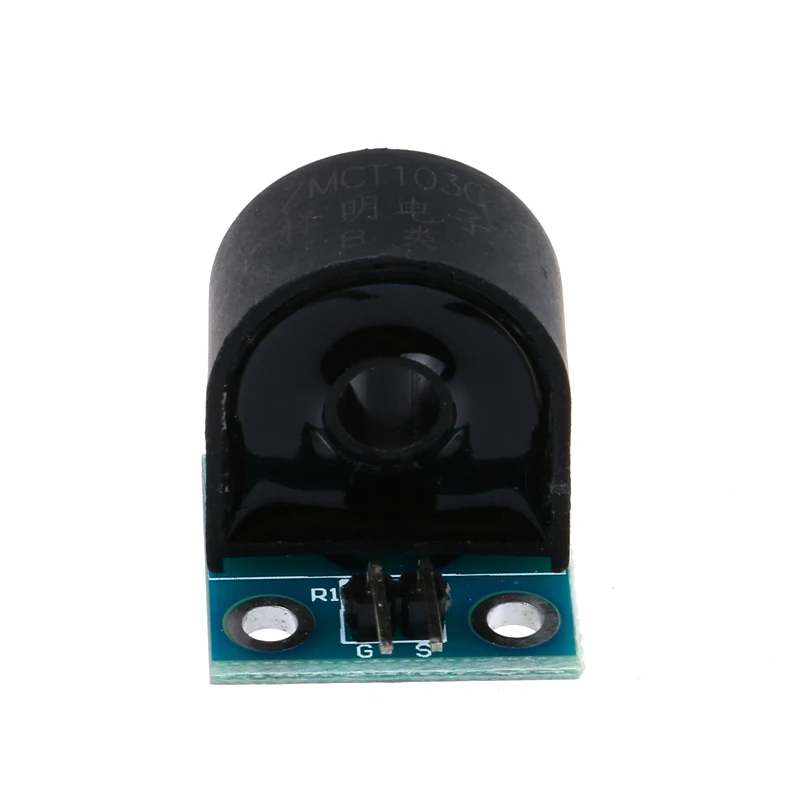

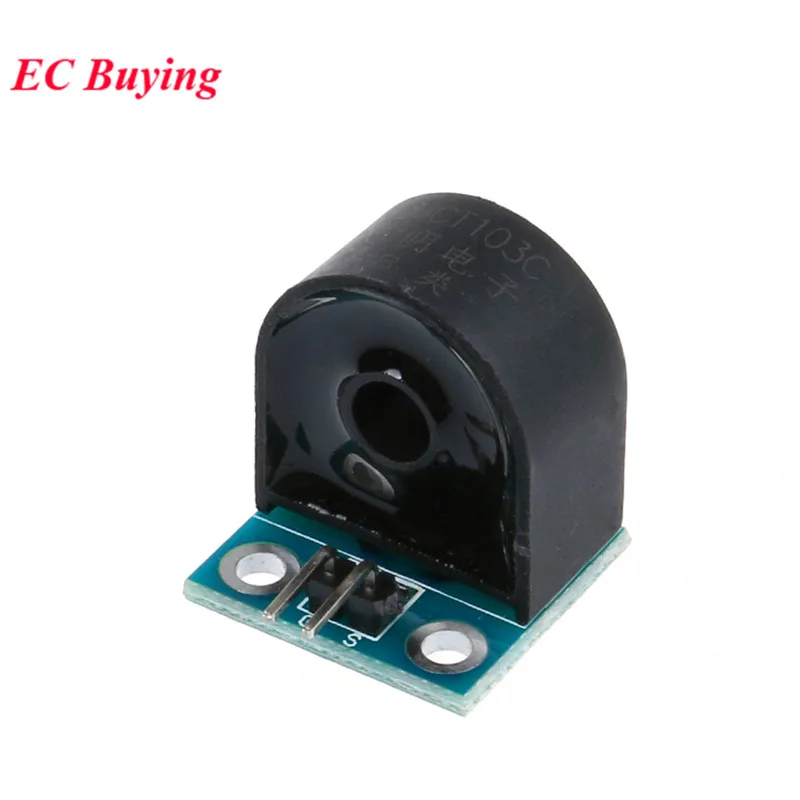

1.Transformador de corriente de microprecisión integrado
2.Resistencia de muestreo integrada
3.Los módulos 5A se pueden medir dentro de una corriente alterna, la salida analógica correspondiente a 5A/5mA
4.Corriente de entrada nominal: 5A
5.Corriente de salida nominal: 5mA
6.Cambio: 1000:1
7.El rango lineal: 0 ~ 10A (100 ohmios)
8.Linealidad: 0,2%
9.Clasificación de precisión: 0,2
10.Utiliza voltaje de aislamiento: 3000V Medición
11.Material de sellado: resina epoxi
12.Temperatura de funcionamiento: - 40 Celsius - + 70 Celsius

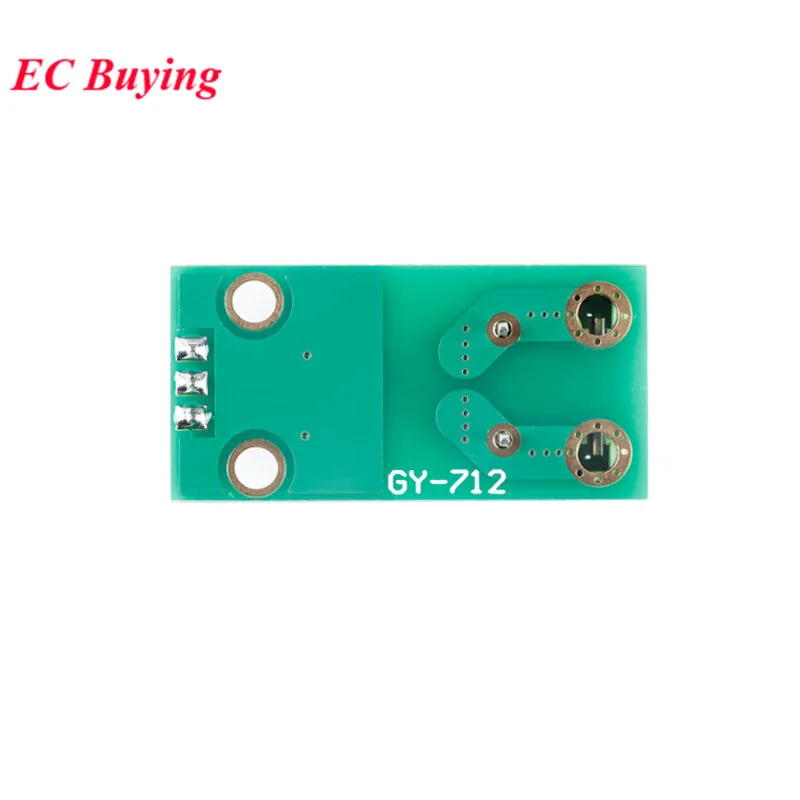

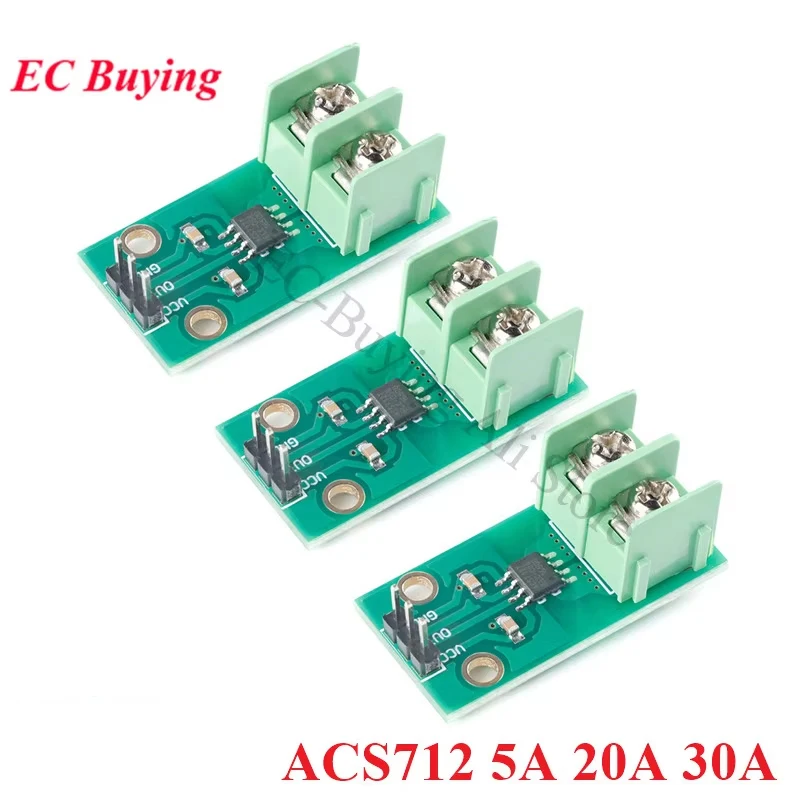

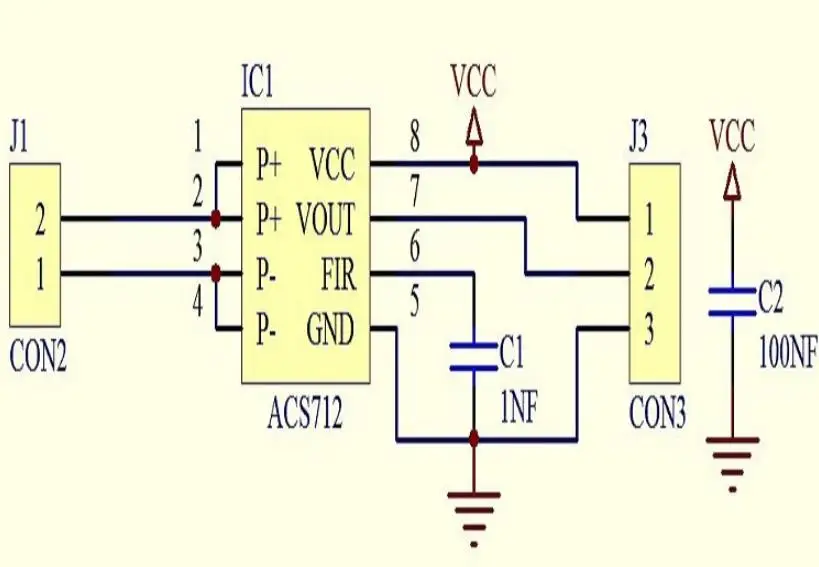

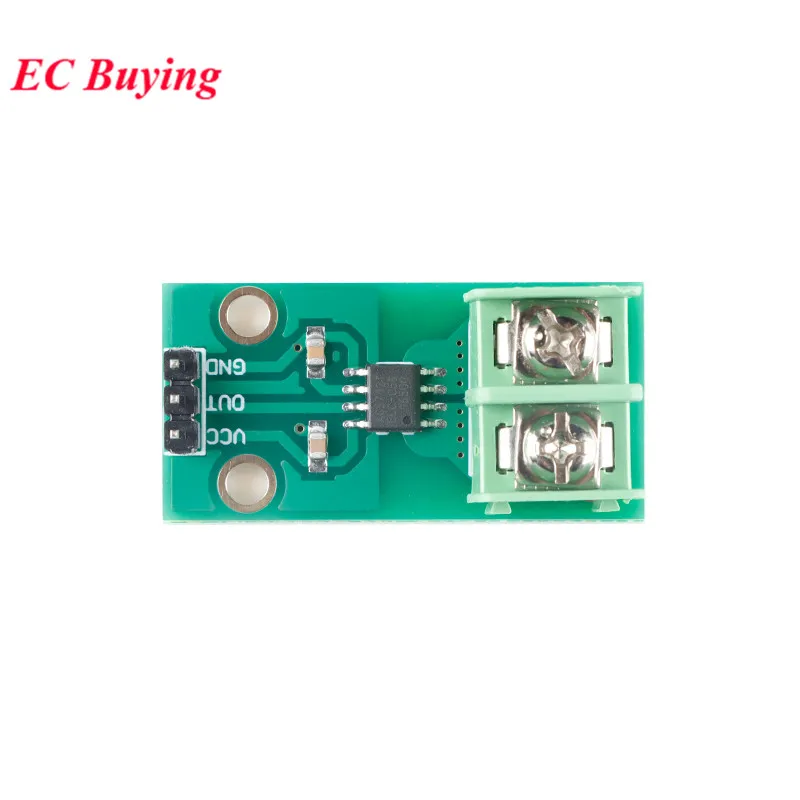

ACS712ELCTR-5A
El chip original ACS712ELCTR-05B fuente de alimentación 5v.
ACS712ELCTR-20A
Usando el chip ACS712ELCTR-20A original, puede medir corriente positiva y negativa de 20 amperios, correspondiente a la salida analógica es 100 mV/A, cuando la corriente es cero, la salida es el voltaje de punto medio de la fuente de alimentación.La entrega predeterminada es coincidir con el bloque de terminales, pero el bloque de terminales no está soldado.
Tensión de funcionamiento 5 V
Corriente de trabajo 10mA
Voltaje de salida de interfaz 100mV/A
Temperatura de trabajo -40° ~ 85°
ACS712ELCTR-30A
Voltaje de trabajo: 5v
Rango de medición: corriente 30A
Salida analógica correspondiente: 66 mV/A [La salida de corriente es el voltaje de punto medio de la fuente de alimentación, tipo aislado]
La entrega predeterminada es coincidir con el bloque de terminales, pero el bloque de terminales no está soldado.
