Descripción

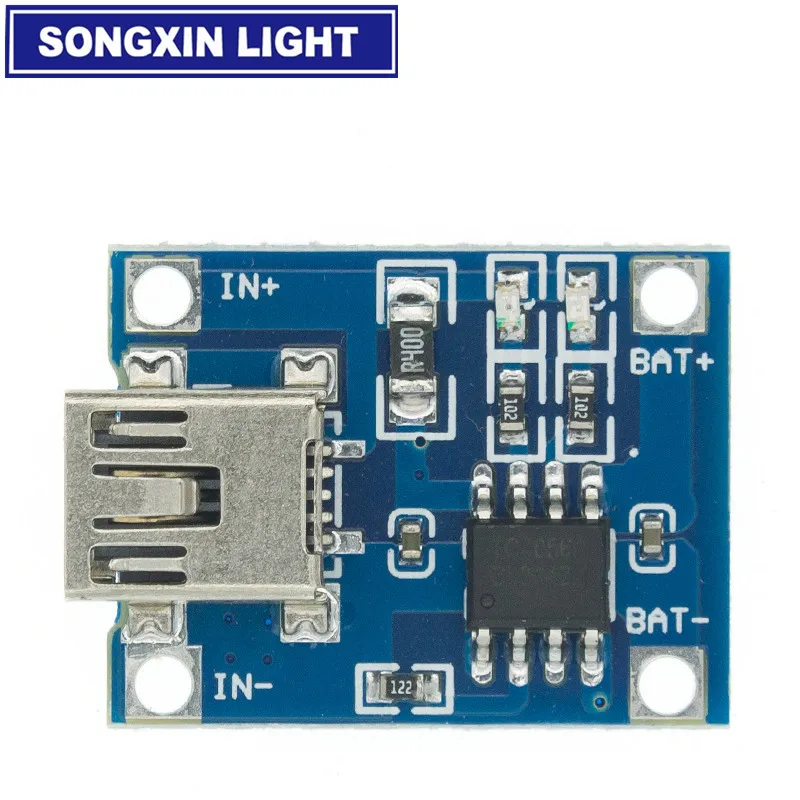

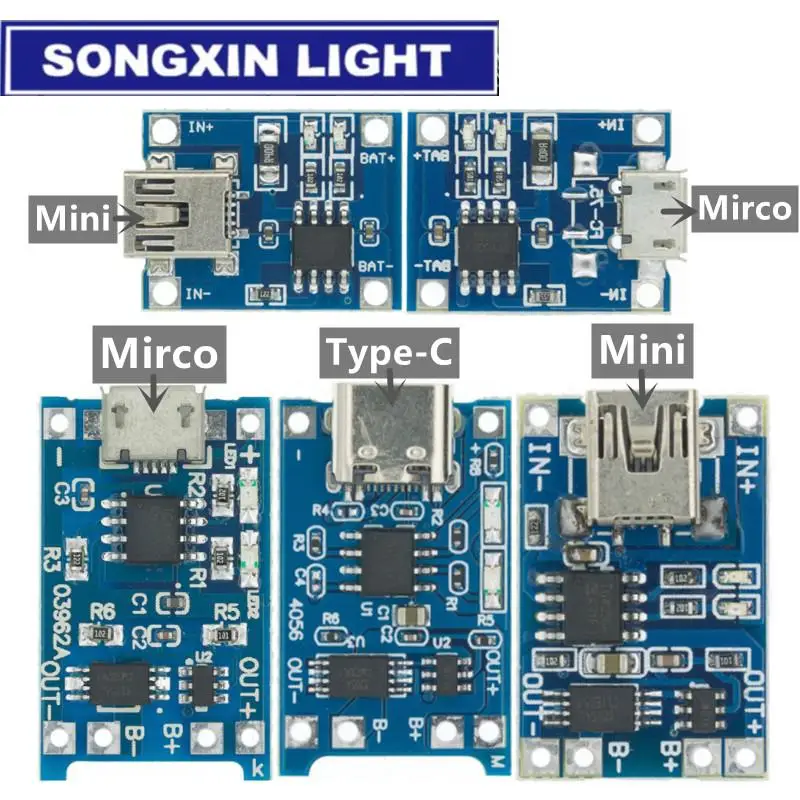

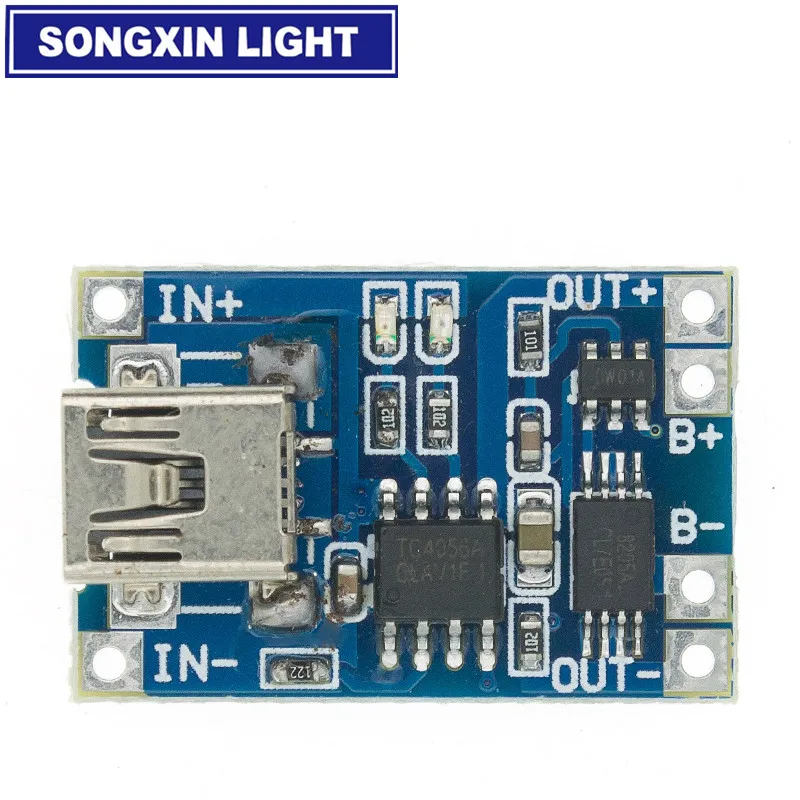

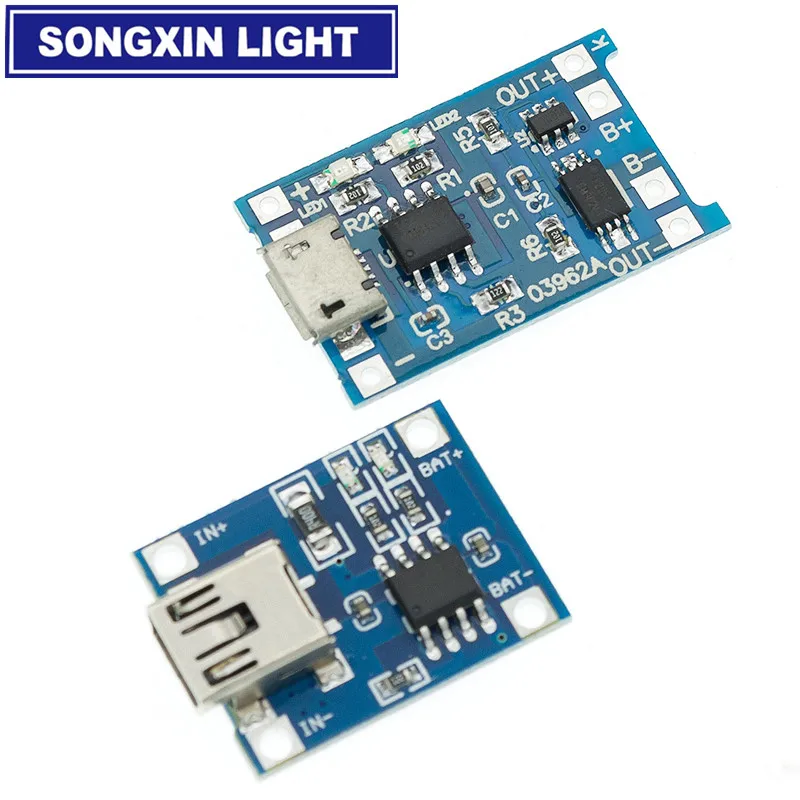

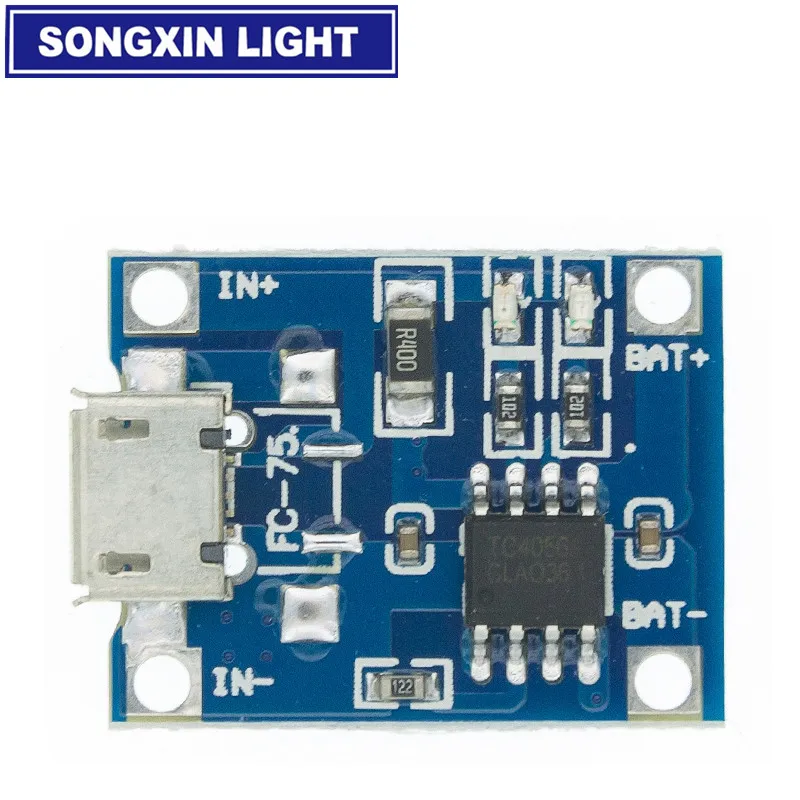

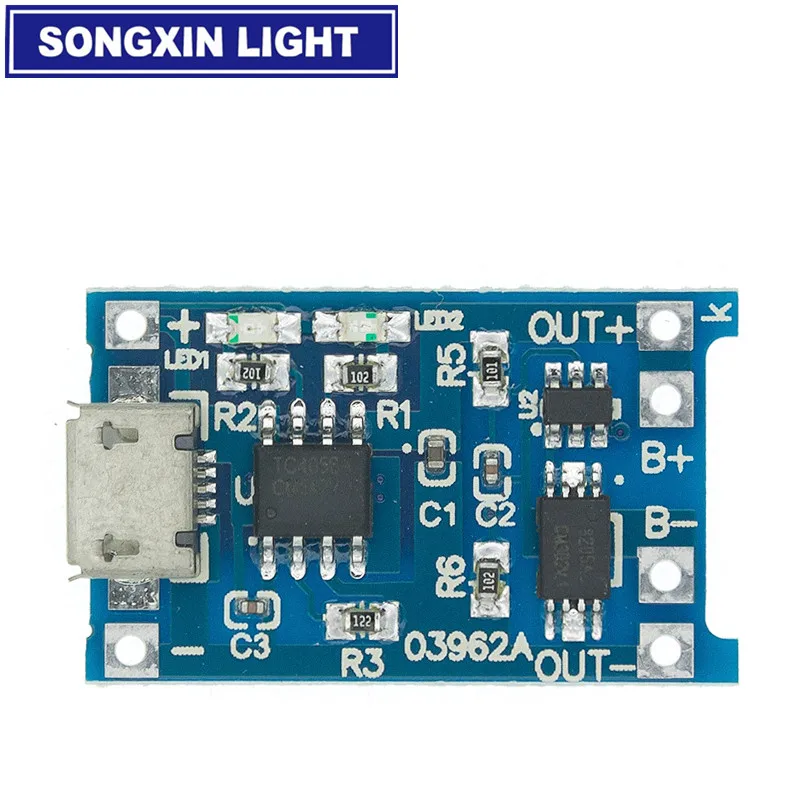

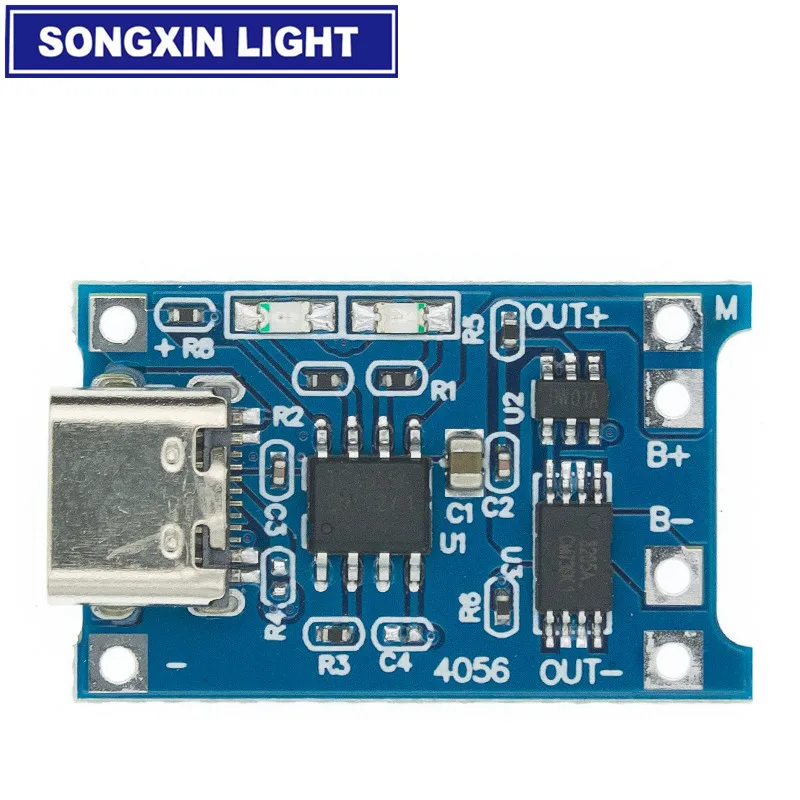

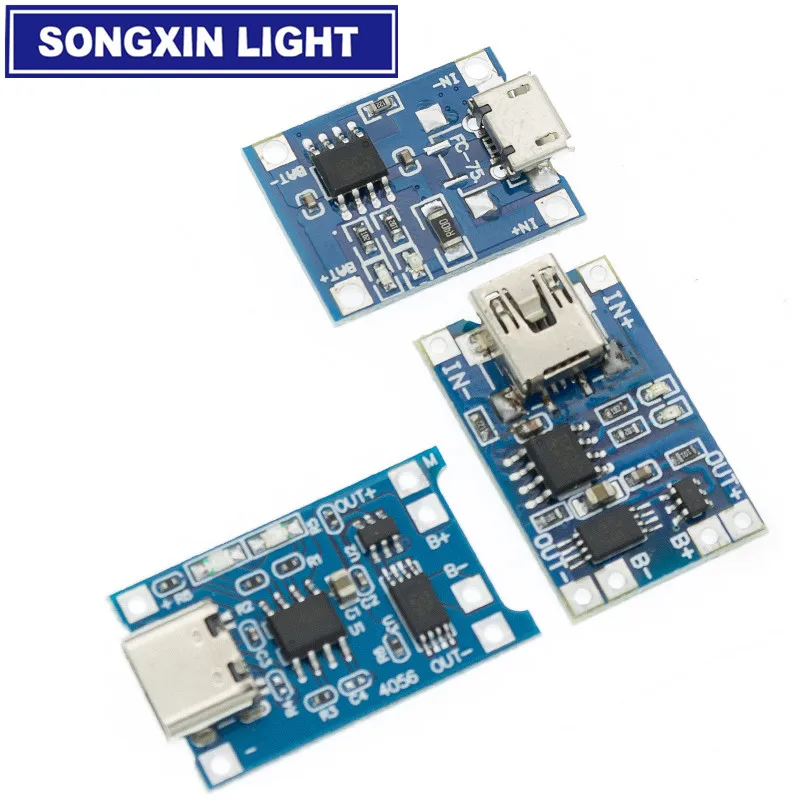

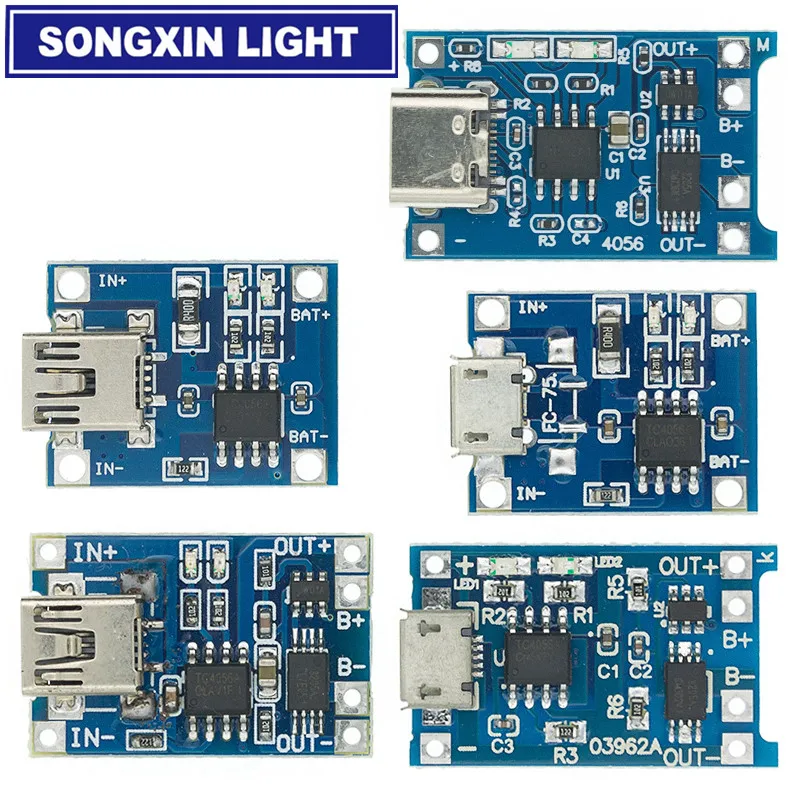

El TP4056 completa es una batería de iones de litio de una sola celda con un cargador lineal de corriente constante/voltaje constante. El paquete SOP40 con disipador de calor en la parte inferior del TP4056 y menos componentes externos hacen que el TP4056 sea ideal para aplicaciones portátiles. El TP4056 es adecuado para fuentes de alimentación USB y adaptadores de alimentación. Debido a la arquitectura interna PMOSFET y la ruta de carga anti-reversa, no se requieren diodos de aislamiento externos. La retroalimentación térmica ajusta automáticamente la corriente de carga para limitar la temperatura del chip durante el funcionamiento de alta potencia o en condiciones de alta temperatura ambiente. El voltaje de carga se fija en 4,2 V, y la corriente de carga se puede establecer externamente mediante una resistencia. Cuando la corriente de carga cae al valor establecido de 1/10 después de alcanzar el voltaje de flotación final, el TP4056 terminará automáticamente el ciclo de carga. Cuando se elimina el voltaje de entrada (adaptador de CA o alimentación USB), el TP4056 entra automáticamente en un estado de corriente baja, reduciendo la corriente de fuga de la batería a menos de 2uA. El TP4056 también se puede colocar en modo de apagado cuando hay una fuente de alimentación, reduciendo la corriente de alimentación a 55uA. Otras características del TP4056 incluyen detección de temperatura de la batería, bloqueo de bajo voltaje, recarga automática, pines de estado LED para carga y terminación. 100% nuevo y módulo de carga de alta calidad: carga lineal. Corriente: 1A ajustable. Precisión de carga: 1.5%. Voltaje de entrada: 4,5 V-5,5 V. Voltaje de carga completa: 4,2 V ± 1% Indicador LED: el rojo está cargando. El verde está completamente cargado. Interfaz de entrada: micro USB/mini USB/USB tipo C Temperatura de trabajo:-10 ° a + 85 °. Polaridad invertida: NO. Voltaje de protección contra sobrecarga de la batería: 4,28 V Voltaje de elevación de sobrecarga de la batería: 4,00 V Voltaje de protección de descarga de la batería: 3,0 V Voltaje de terminación de descarga de la batería: 3,2 V Batería: protección contra sobrecorriente corriente 3 A NOTA: 1. El amperímetro solo se puede conectar al extremo de entrada de 5V del módulo. 2. Es mejor que la corriente de carga sea el 37% de la capacidad de la batería. Si carga a la batería de 1000mAH, la corriente de 400 es suficiente. 3. El Cable de conexión no debe ser demasiado grueso. 4. Asegúrese de que el punto de conexión sea bueno. 5. Si el voltaje de entrada es demasiado alto, como 5,2 V, la corriente será inferior a 1000mA, es normal. Es una función de protección, substracción automática de la corriente de carga para evitar daños por quemaduras en el chi.
