Descripción
Características:
La recepción sincronizada de audio/vídeo FM de banda ancha de 1,4,8 ~ 6,0G garantiza una transmisión fluida en HD
2. Paquete SMD de tamaño pequeño (28 × 23 × 3 mm), fácil de integrar varios dispositivos
3.Diseño de bajo consumo de energía (5V 170mA), que ahorra energía y prolonga el tiempo de uso
4.Alta sensibilidad de recepción (-90 dBm), estabilidad de señal, fuerte antiinterferencia
5.Bucle de bloqueo de fase de frecuencia incorporado, que proporciona alta estabilidad y recepción precisa
Parámetro:
Nombre del producto: módulo receptor de audio y vídeo inalámbrico RX5808
Voltaje de alimentación: 3,5 ~ 5,5 V
Corriente de alimentación: 170mA
Voltaje de ondulación de la fuente de alimentación: 10 mVpp (máx. 25 mVpp)
Banda ancha: 4,8 ~ 6,0 GHz
Frecuencia de recepción: 5725~5865MHz; 8 canales
Control de frecuencia: bucle de bloqueo de fase de frecuencia incorporado
Salida AV: emite directamente señales analógicas de audio y video
Consumo de energía: 5V 170mA
Sensibilidad de recepción: -90dBm
Temperatura de funcionamiento: -20~70°C (solo el módulo en sí, no otras partes)
Paquete SMD de tamaño pequeño: 28×23×3mm

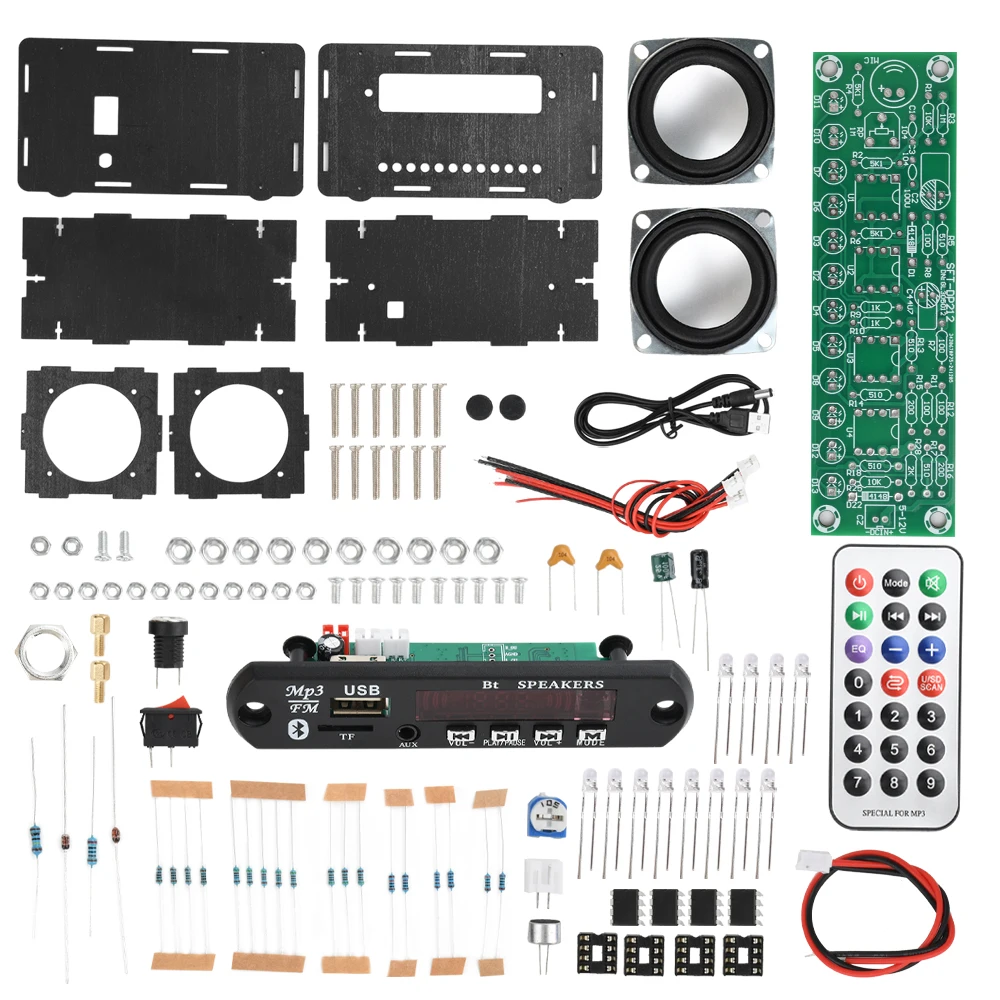

El paquete incluye:
Kit de altavoces Bluetooth x 1
Descripción:
Nombre de Bluetooth: JQ-BT, puede abrir el teléfono celular o la tableta La búsqueda y la conexión de emparejamiento de Bluetooth.La radio FM necesita agregar una antena de soldadura, puede encontrar un cable adecuado soldado al punto de soldadura de la antena y un disco en el chasis para aumentar la sensibilidad de la radio.

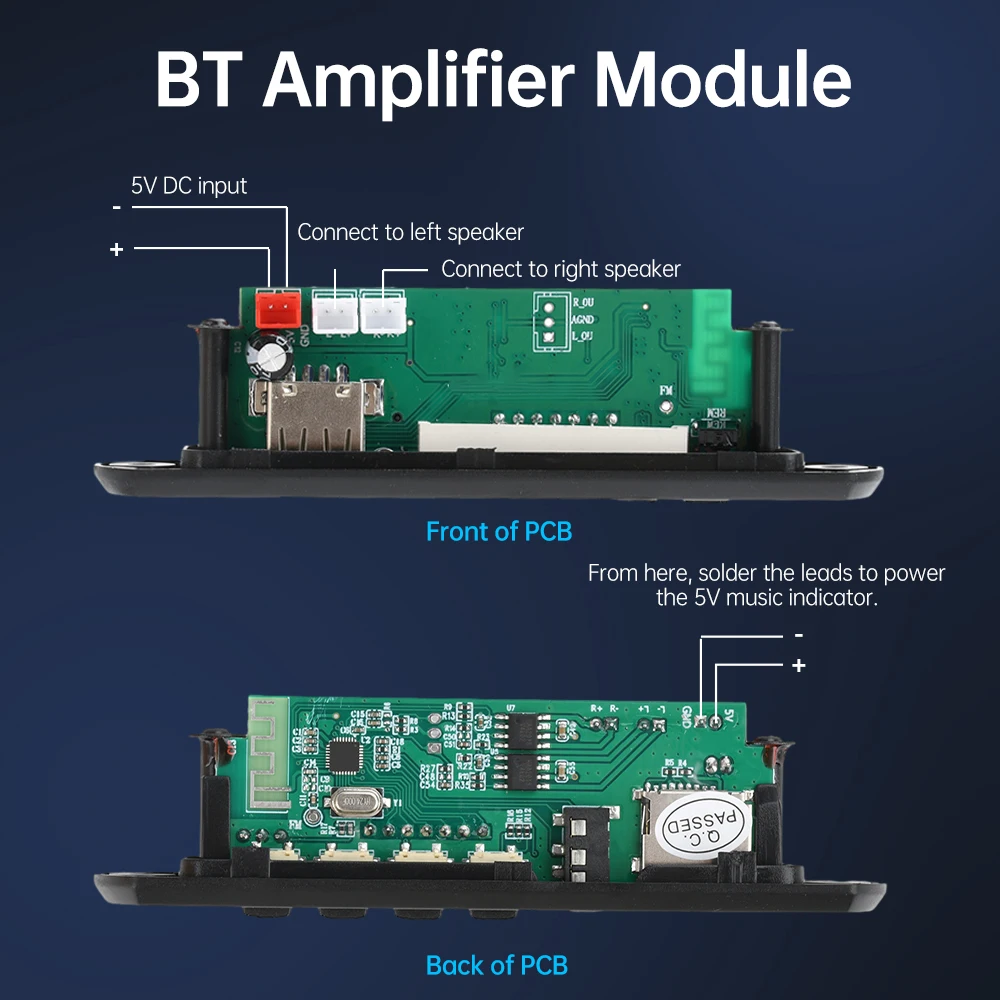

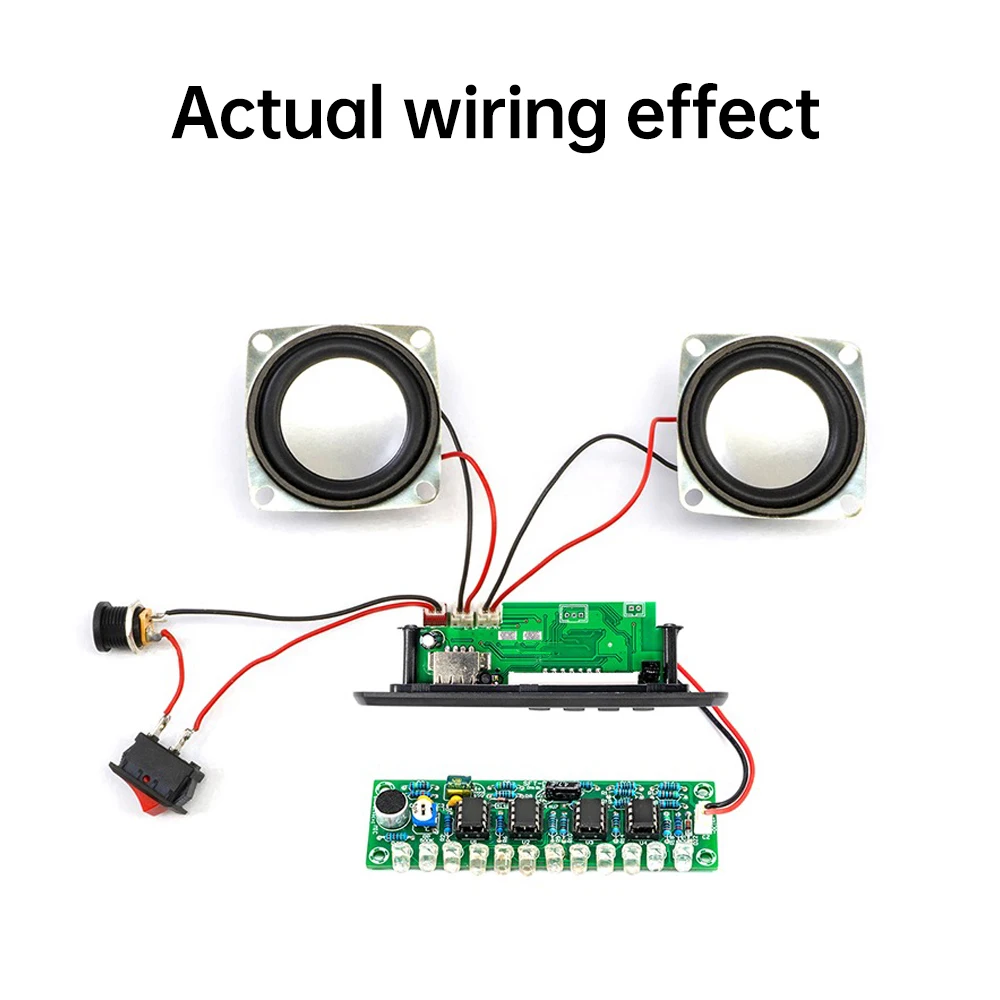

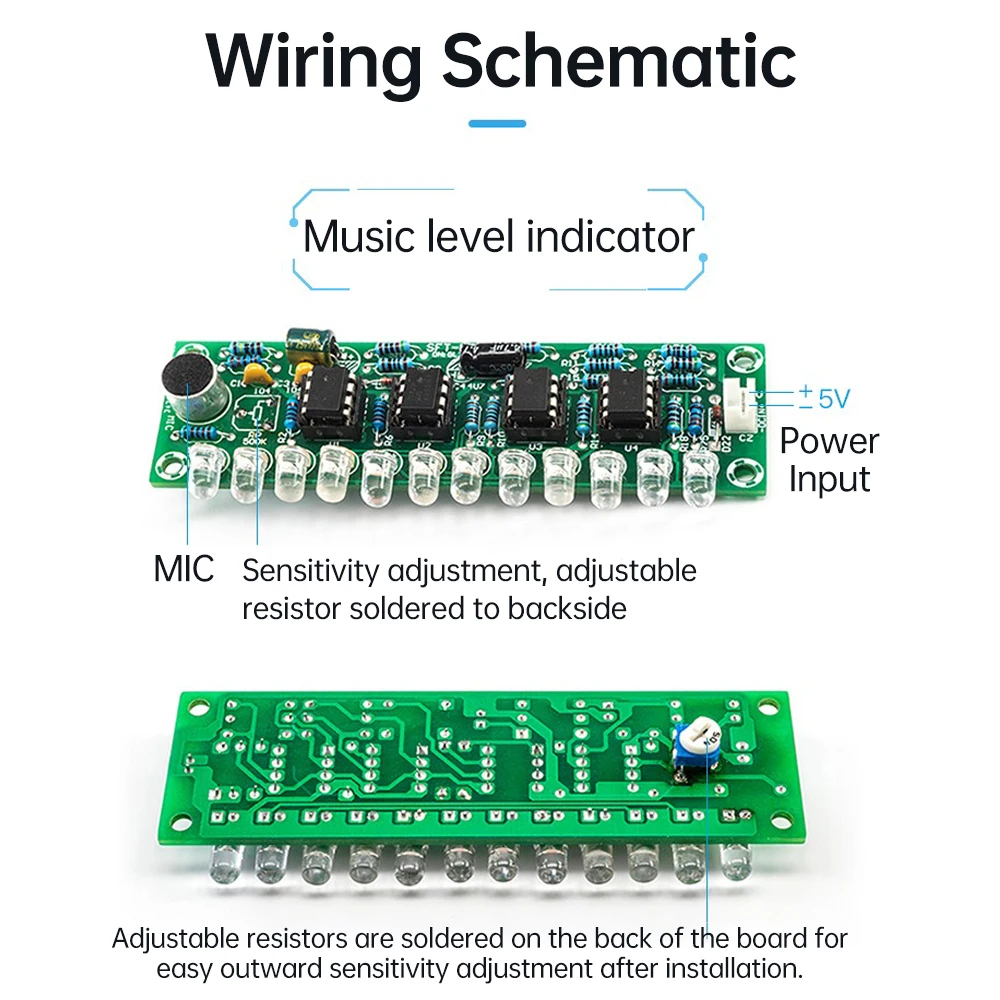

El indicador de nivel consta de cuatro chips de control principal LM358 12 LED, sensibilidad ajustable, necesidad de soldar, soldados desde la placa bluetooth para tomar una fuente de alimentación de 5 V, puede funcionar, cuando hay una señal de música, se enciende LED desde el centro hacia los dos lados del parpadeando.
Métodos y precauciones de soldadura:

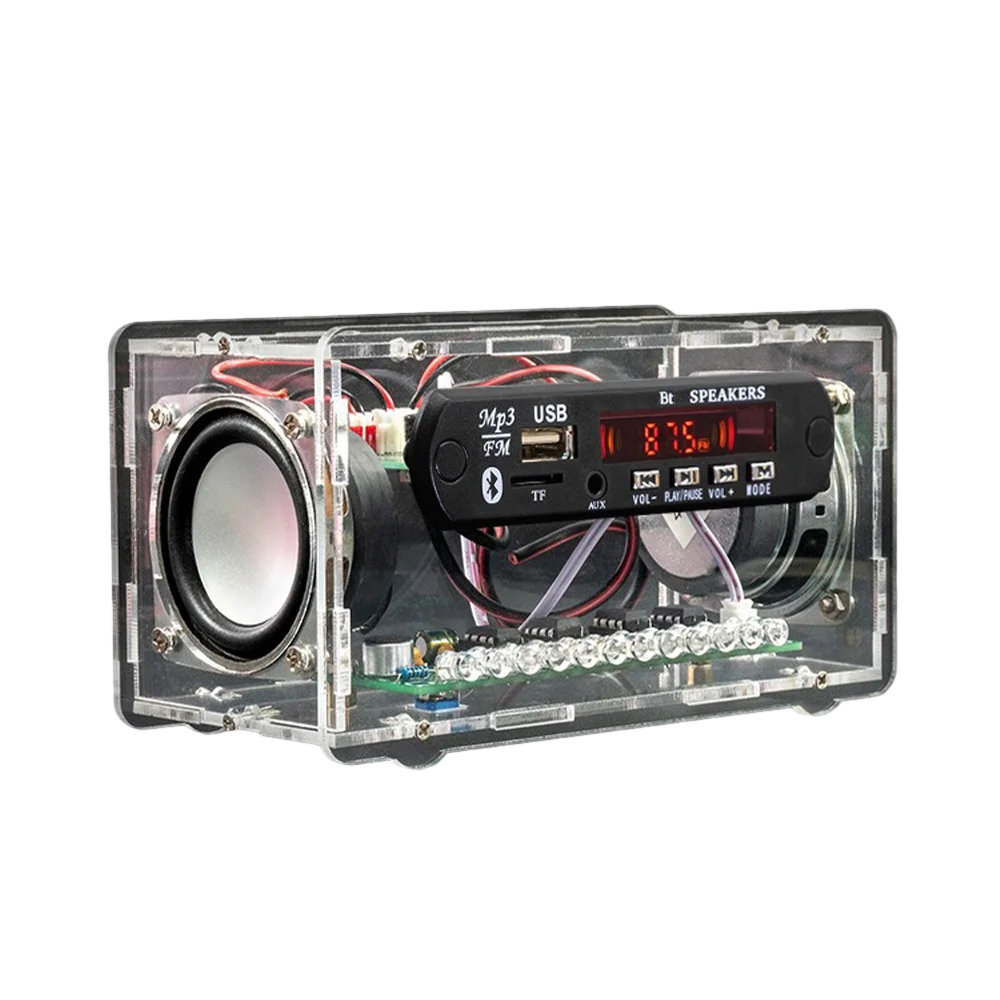

La carcasa acrílica tiene una película protectora, retire la película protectora antes de ensamblarla y averigüe la posición de cada placa, luego instale los parlantes, las placas de circuito y finalmente ensamble.
Las resistencias ajustables para ajustar la sensibilidad están soldadas en la parte posterior de la PCB y expuestas después de montar la carcasa, de modo que sea fácil ajustar la sensibilidad en cualquier momento.
Los componentes deben soldarse de corto a alto, preste atención para distinguir entre polos positivos y negativos.Condensadores electrolíticos, polaridad del diodo emisor de luz: el pie largo es positivo, el pie corto es negativo.
La soldadura se completa para comprobar completamente si hay una soldadura falsa o un cortocircuito, para confirmar que no hay errores y luego encender la prueba.
Los polos positivo y negativo de la fuente de alimentación no deben invertirse, de lo contrario el chip se quemará cuando se encienda la alimentación.
