Descripción
1.Parámetros técnicos
1). Peso:20 gramos
2). Color de la pantalla:Rojo+Rojo
3). Modo de visualización:Tubo dual digital de 4 bits LED de 0,28
4). Tasa de actualización:Alrededor de 200 ms/hora
5). tamaño físico:48 x 29 x 21 mm (largo x ancho x alto)
6). Tamaño de apertura:45 x 26 mm (largo x ancho)
7). Voltaje de alimentación:3,5-28 V
8). Longitud del cable conductor:14 cm (cinco cables)
9). Rango de medición:CC0.0-99,9 V (voltaje)
0-999,9 mA-3000 A (actual)10). Temperatura de funcionamiento:-10 grados ~ 65 grados
11). Precisión de la medición de voltaje:± (0,5% + 2 palabras)
12). Precisión de la medición actual:± (0,3% + 2 palabras)
2.Descripción de la pantalla
1). El voltaje de visualización del tubo digital anterior;Hay tres precisiones de pantalla fija.El cuarto bit es el bit de señal que muestra 'U'.El rango de medición es de 0,0-99,9 V; la resolución mínima es de 100 mV.
2). El siguiente tubo digital muestra la corriente;hay cuatro precisiones de pantalla fija; el rango de medición es 0-999,9mA-3000A.Cuando la corriente de medición es inferior a 1A, muestra ***.*mA, la resolución es de 0,1 mA; Cuando la corriente de medición es superior a 1A, se muestra*.***A, la resolución es 1mA.

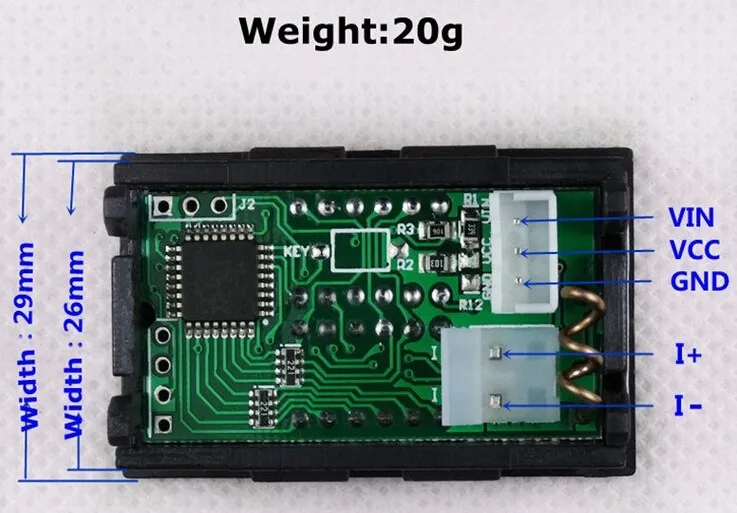

3.Instrucción de cableado
1). Cable fino negro (GND):Entrada de energía: señal de medición: 3,5-28 V
2). Alambre fino amarillo (VIN):Señal de medición+ (0-99,9V)
3). Alambre rojo grueso (I+):Entrada de corriente+ (conectar con carga negativa)
4). Alambre fino negro (I-):Entrada de corriente (en serie en fuente de alimentación negativa)
5). Cable fino rojo (VCC):Entrada de alimentación+ 3,5-28V(NOTA: Si la señal de medición es inferior a 28 V y tiene una fuente de alimentación abundante, se puede usar como fuente de alimentación para el módulo [el cable negro y el cable amarillo se contactan juntos para usar])

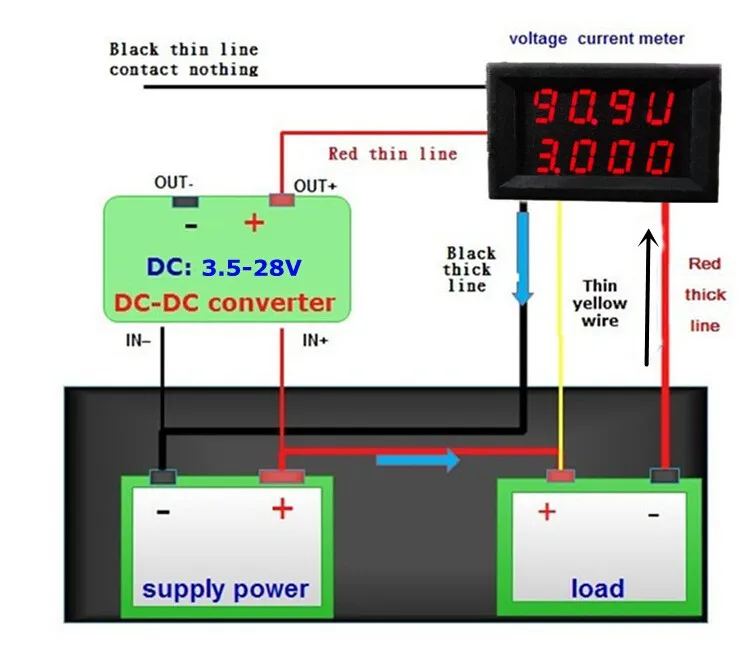

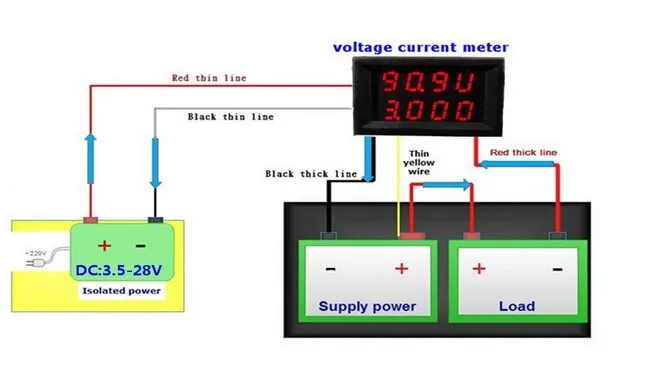

4.Instrucciones de cableadoMedidor de corriente de voltaje con fuente de alimentación aislada

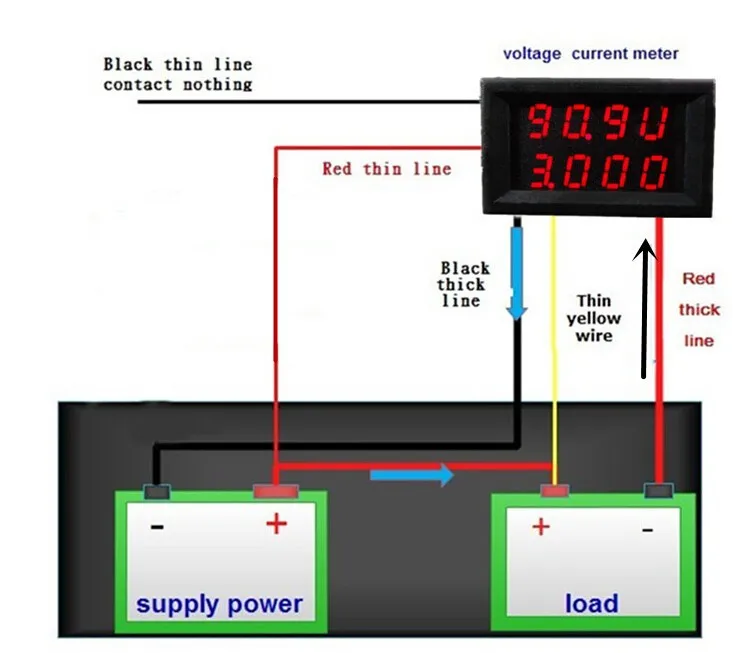

Medidor de corriente de voltaje en el sistema de medición para fuente de alimentación.

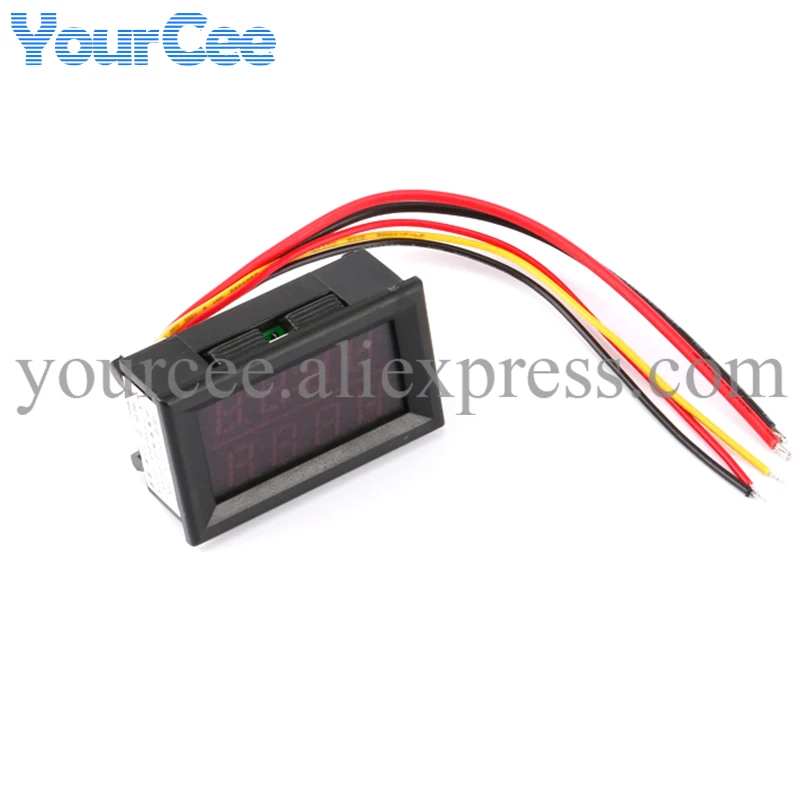

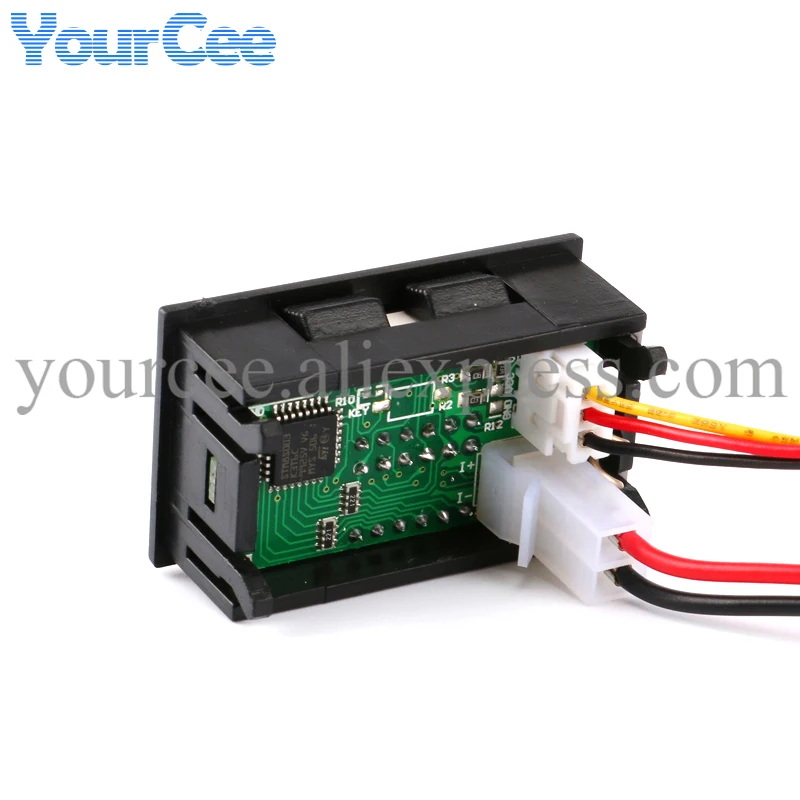

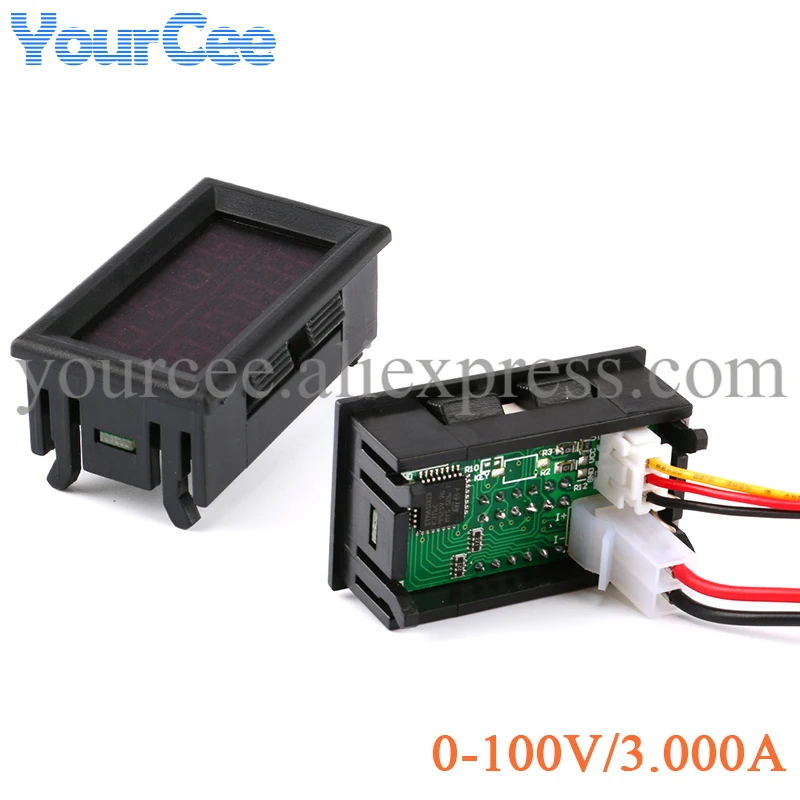

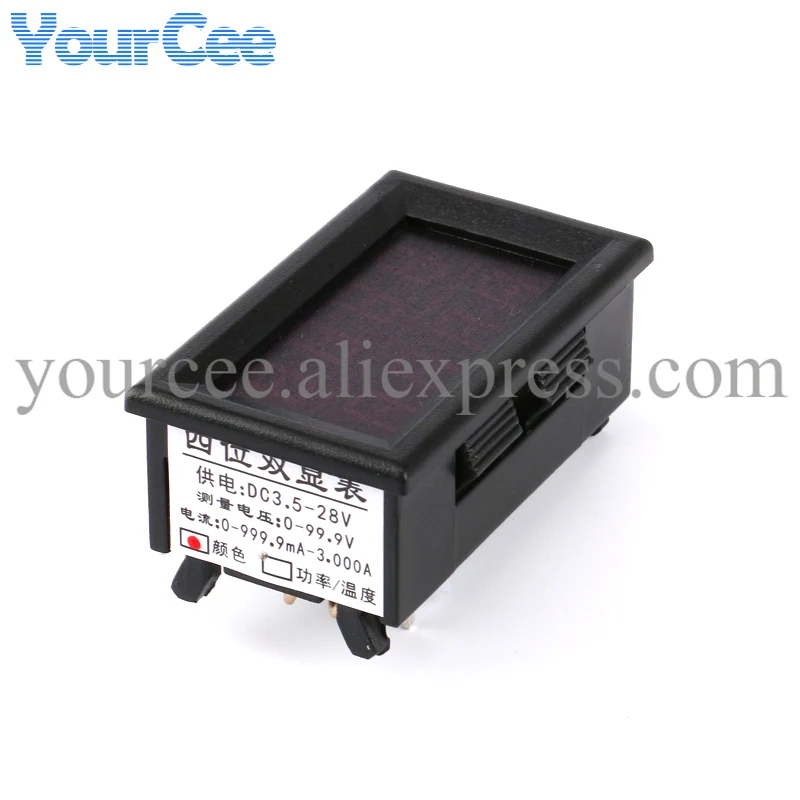

5. Exhibición de imágenes de productos
