Rockchip-Placa de desarrollo RK3588, dispositivo de ocho núcleos, 8K, Rongpin RD-RK3588

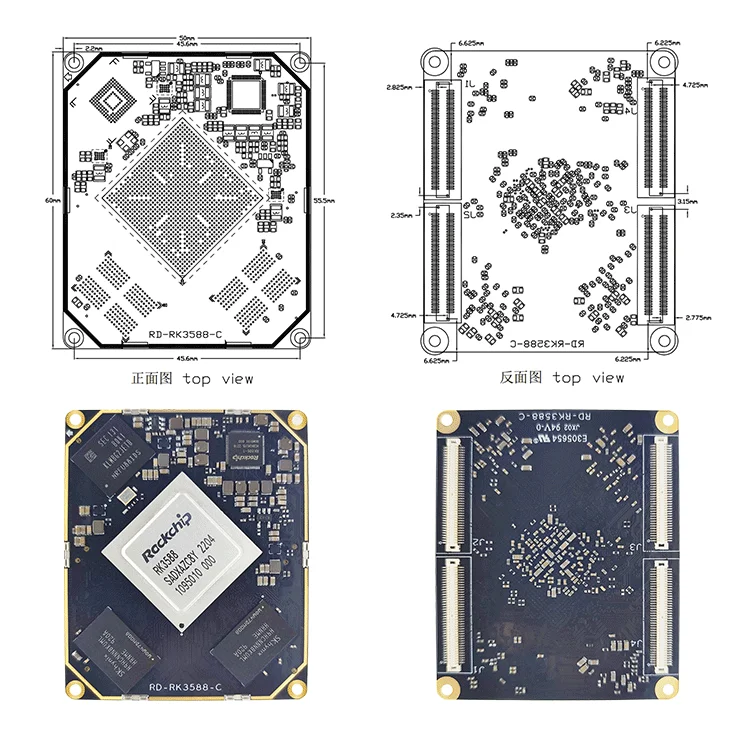

Indicadores de hardware principales

Tamaño

60mm de largo * 50mm de ancho * 4,2mm de alto

Método de conexión

Conectores de placa a placa

CPU

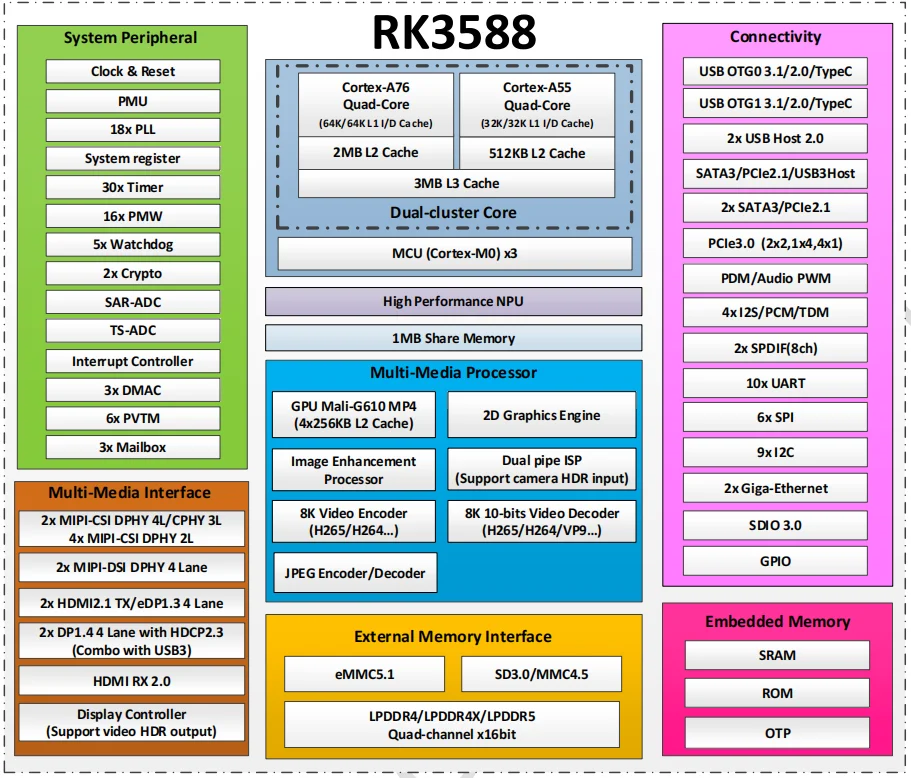

ROCKCHIP RK3588 Octa-core A76 + A55

NPU

6 TOPS

GPU

Malí G61 MP4

RAM

LPDDR4x opcional 4G/8G/16G

Memoria

EMMC 5,1 estándar 8GB opcional 32G/64G/128G

Gestión energía

RK806-1

Voltaje de funcionamiento

3,4-5,5 V por encima de 5A

Sistema de apoyo

Andriod12/ubuntu18.04/Linux5.10 + QT5.15/debian11

Temperatura operativa

-10 A + 60 Grados

Vida

La vida útil continua es de más de 5 años

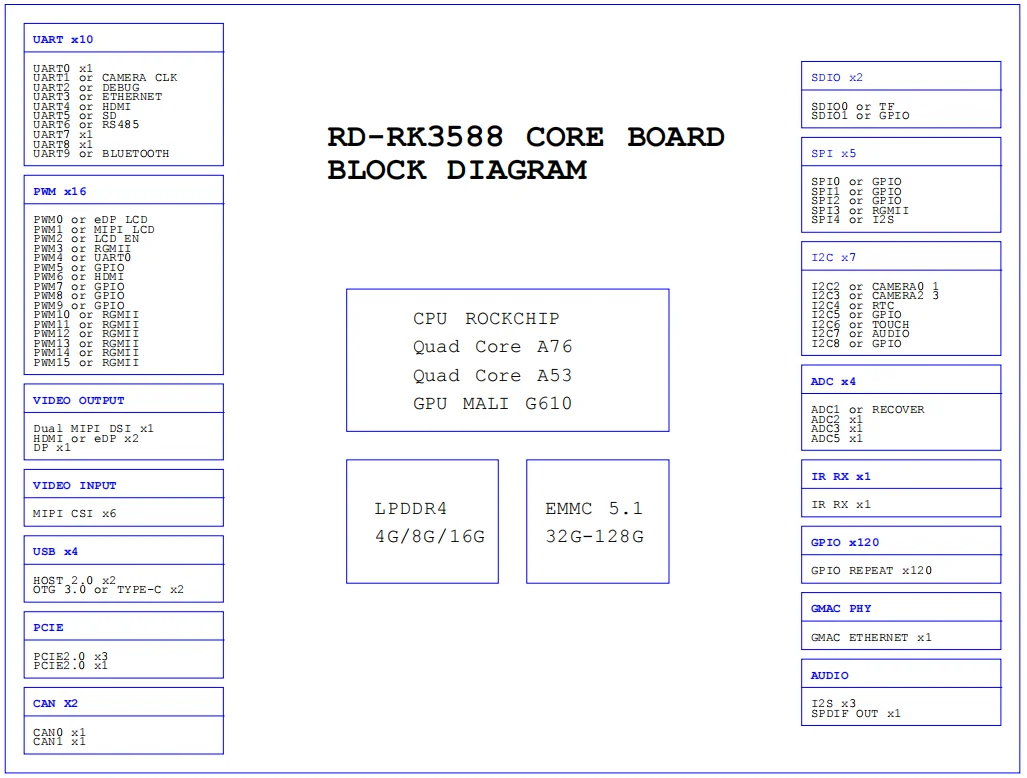

Interfaz común de la placa central

HDMI

2 Salida HDMI de Alta Definición compatible con pantalla de hasta 4K

EDP

2ch 4Lane eDP hasta 1080P

DP

2 canales 4 carriles DP hasta 4K

MIPI DSI

MIPI DSI de 2 vías admite hasta 2K

MIPI CSI

6 entradas MIPI CAMERA CSI

I2S

I2S de tres vías, bidireccional de 8 canales/unidireccional de 2 canales

PCIE

1ch PCIE 3,0x4 + 3ch PCIE2.0 X1

SATA

SATA3.0 de 3 vías

USB2.0

3 canales USB2.0 independientes, uno de los cuales es OTG

USB3.0

Interfaz USB 3,0 bidireccional (compartida con DP)

Ethernet

Interfaz Ethernet RGMII bidireccional

UART

10 puertos serie

SPI

SPI de 5 vías

I2C

7 vías I2C

PWM

15 PWM

SDIO

Interfaz SDIO de 2 vías, una es una tarjeta TF, la otra se puede conectar a SDIO WIFI

ADC

Interfaz de entrada analógica ADC de 4 canales

PUEDE

Bus CAN de 2 vías

GPIO

GPIO multiplexable hasta 120

Actualización

Admite actualización local de tarjeta USB/TF

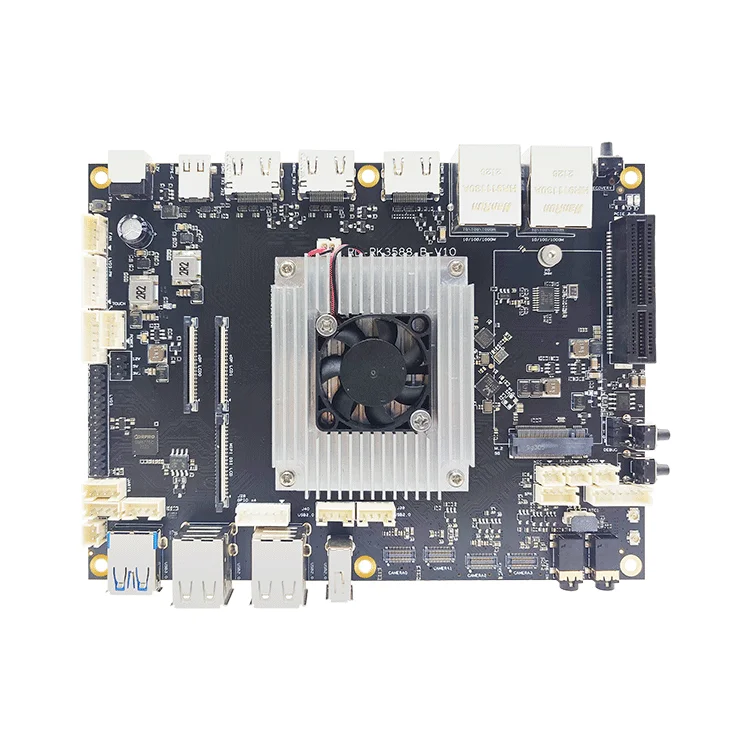

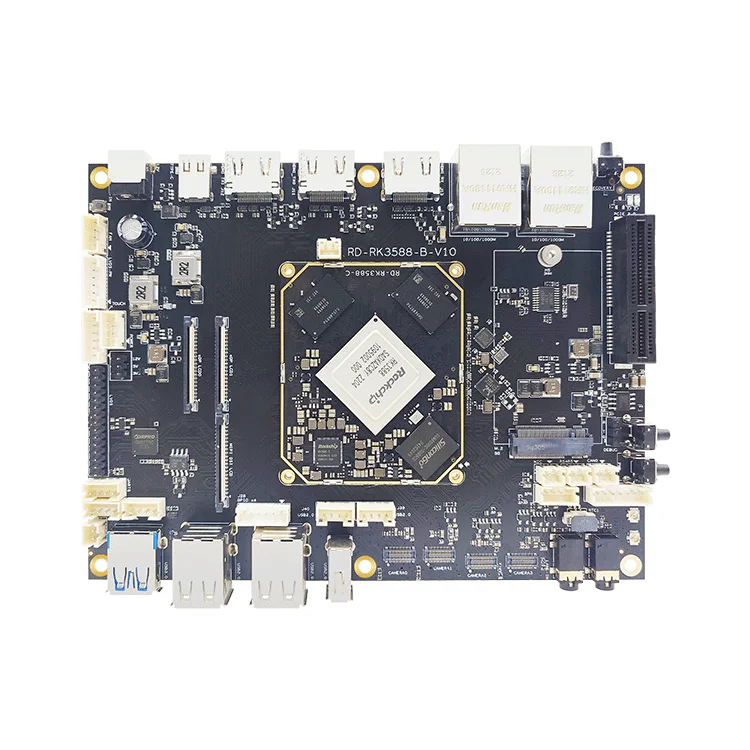

Parámetros principales de hardware

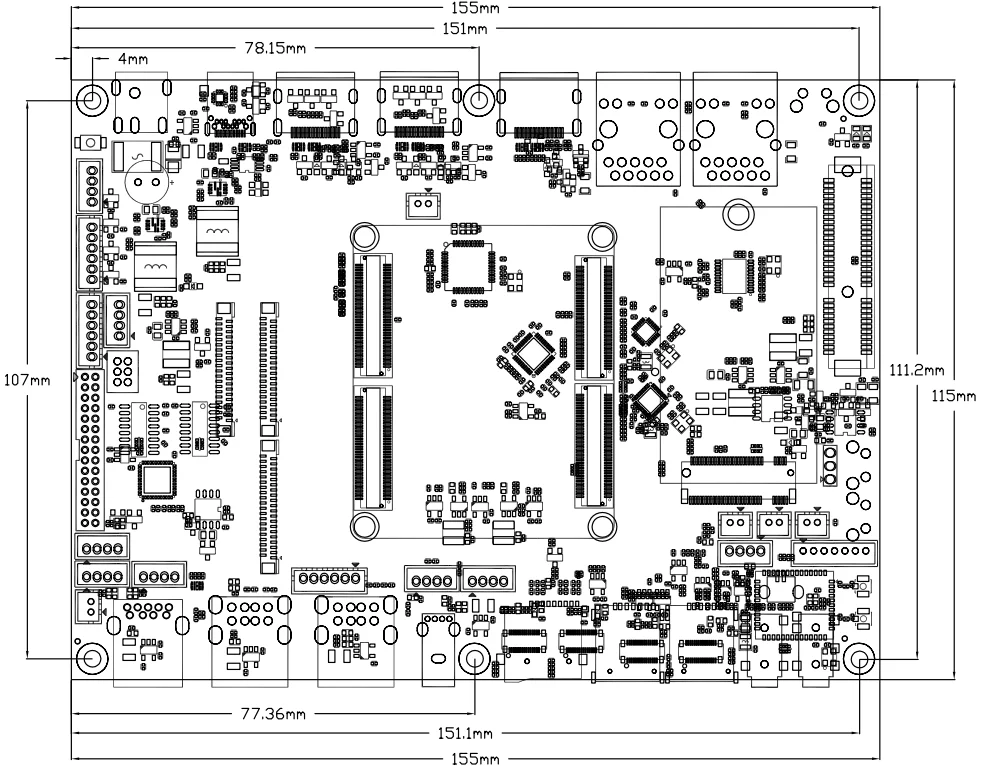

Tamaño de placa base

155mm de largo * 115mm de ancho * 17mm de alto

CPU

ROCKCHIP RK3588 Octa Core (A76 + A55)

NPU

Unidad de red neuronal de potencia informática 6T

GPU

BRAZO G61 MP4

RAM

LPDDR4x se puede configurar con 4GB/8GB/16GB

Memoria

EMMC 5,1 se puede configurar con 32GB/64GB/128GB

Gestión energía

RK809-1

Voltaje de funcionamiento

Por encima de 12V 2A

Sistema de apoyo

Andriod12/ubuntu18.04/Linux5.10 + QT5.15/debian11

Temperatura operativa

-10 A + 60 Grados

Vida

La vida útil continua es de más de 5 años

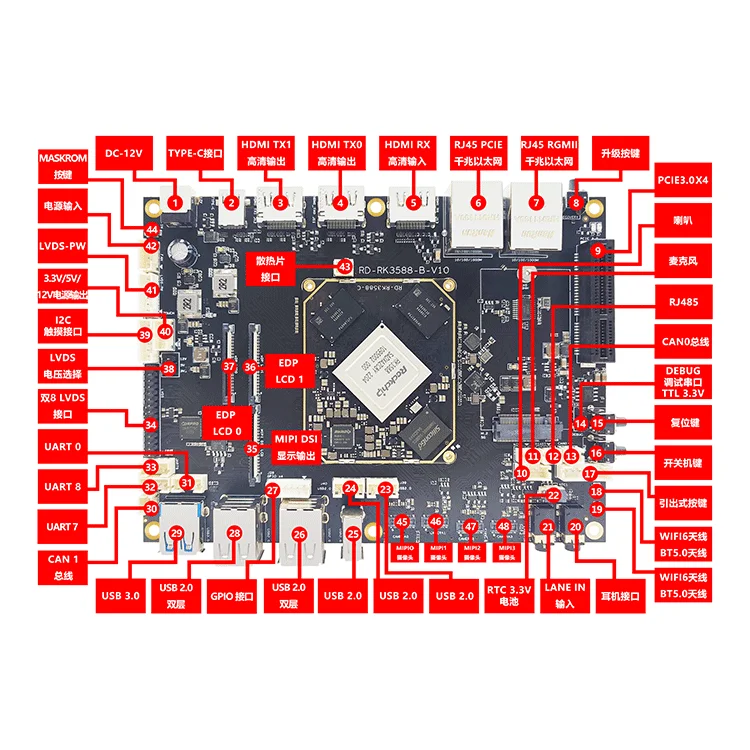

Interfaz común de la placa base

HOST USB

9 puertos USB (6 externos, 2 internos, 1 de los puertos de la red)

Incluyendo un USB 3,0 y otro TYPE-C

Puerto serie

4 puertos serie, se pueden configurar en RS232 o TTL respectivamente, uno de los cuales es la depuración

I2C

1 vía I2C

PUEDE

Bus CAN de 2 vías

RS485

1 canal RS485

GPIO

4 GPIO disponibles

Salida HDMI

2 salidas HDMI, hasta 4K (multiplexadas con eDP)

Entrada HDMI

1 entrada HDMI, hasta 1080P

Pantalla MIPI DSI

Admite pantalla MIPI DSI bidireccional

Pantalla eDP

Interfaz de visualización eDP de 2 canales (multiplexada con HDMI)

Pantalla LVDS

Admite salida LVDS de doble canal de un solo canal, hasta 1920x1080

Entrada MIPI CSI

Admite entrada de cámara MIPI CSI de 6 vías

Salida de voz

Salida de canal izquierdo y derecho de auriculares de 1 vía, salida de altavoz de 2 vías W 3/8 Ohm

Entrada de voz

Entrada de micrófono unidireccional

Ethernet

Admite Gigabit Ethernet bidireccional (PCIE + RGMII)

WIFI

Soporte WIFI 6 (AP6275)

Bluetooth

1 canal 5,0G Bluetooth + BLE(AP6275)

RTC

Chip RTC externo (HYM8563) El consumo de energía es inferior a 0,2uA

5G

Módulo 5G incorporado, comunicación PCIE, compatible con Quectel y Zhanrui

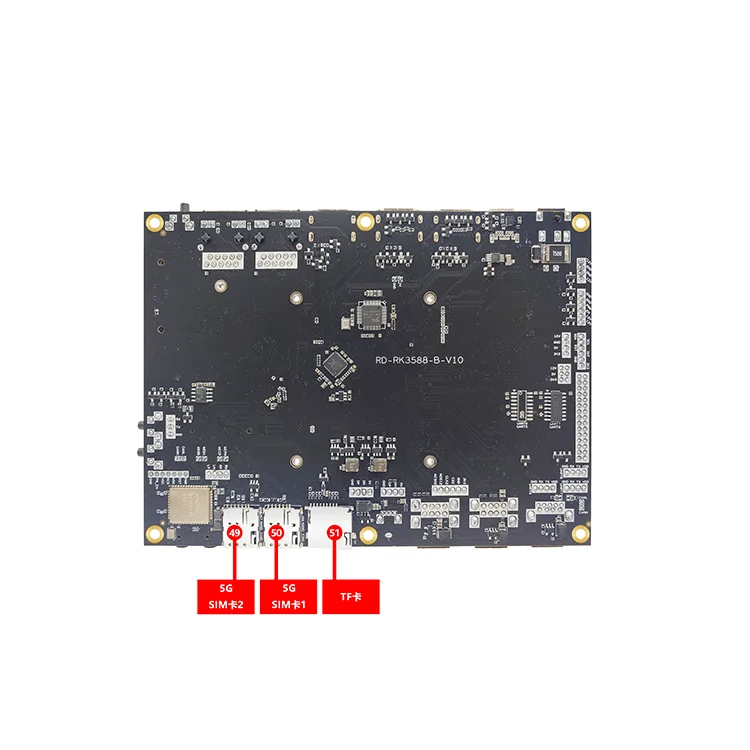

Tarjeta TF

Soporte tarjeta TF

Reloj RTC en tiempo real

La batería de botón externo permite ahorrar tiempo de apagado (HYM8563 independiente)

PCIE

Admite interfaz de ranura PCIE 3,0x4

Actualización del sistema

Admite actualización USB local

Proyecto

Mínimo

Típico

Parámetros de potencia

Voltaje

11V

12V

Ondulación

50mV

Consumo de energía 3V RTC

0.9uA

Corriente de reposo del escritorio (sin pantalla)

175mA

225mA

Corriente de reposo del escritorio (sin pantalla)

215mA

Corriente de arranque (conectada a 7 pulgadas 720x1280)

245mA

295mA

Corriente de reposo de escritorio (conectada a 7 pulgadas 720x1280)

285mA

Ambiente

Humedad relativa

--

65%

Temperatura operativa

-10 ℃

--

Temperatura almacenamiento

-30 ℃

-0 ℃
