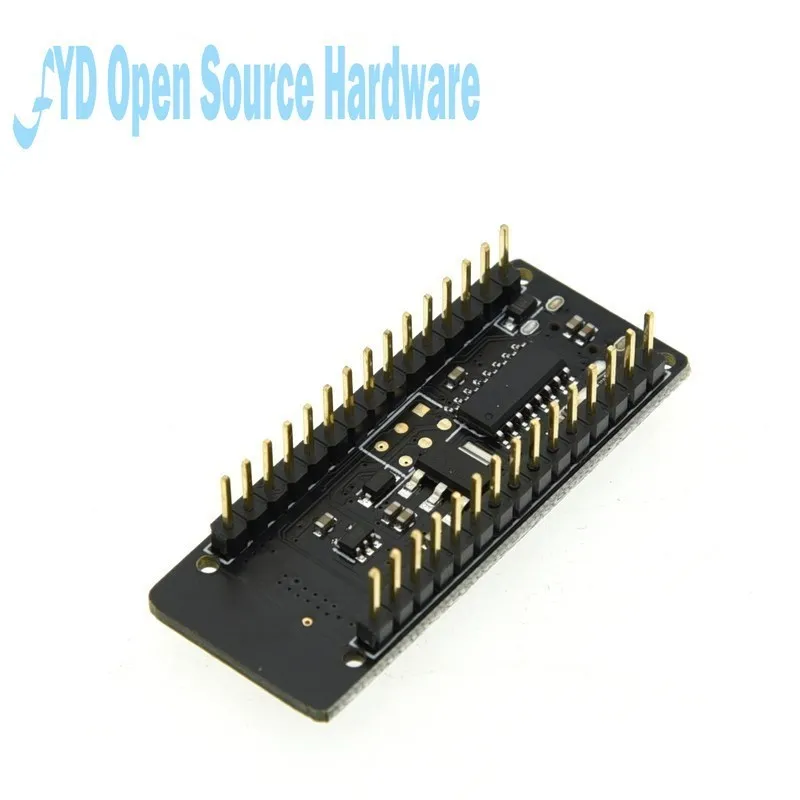

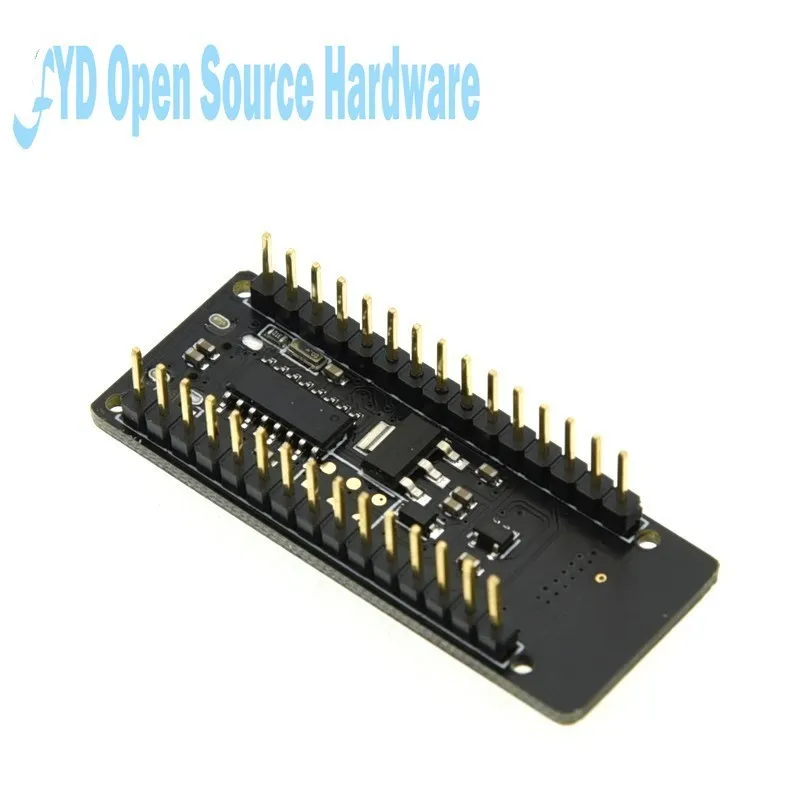

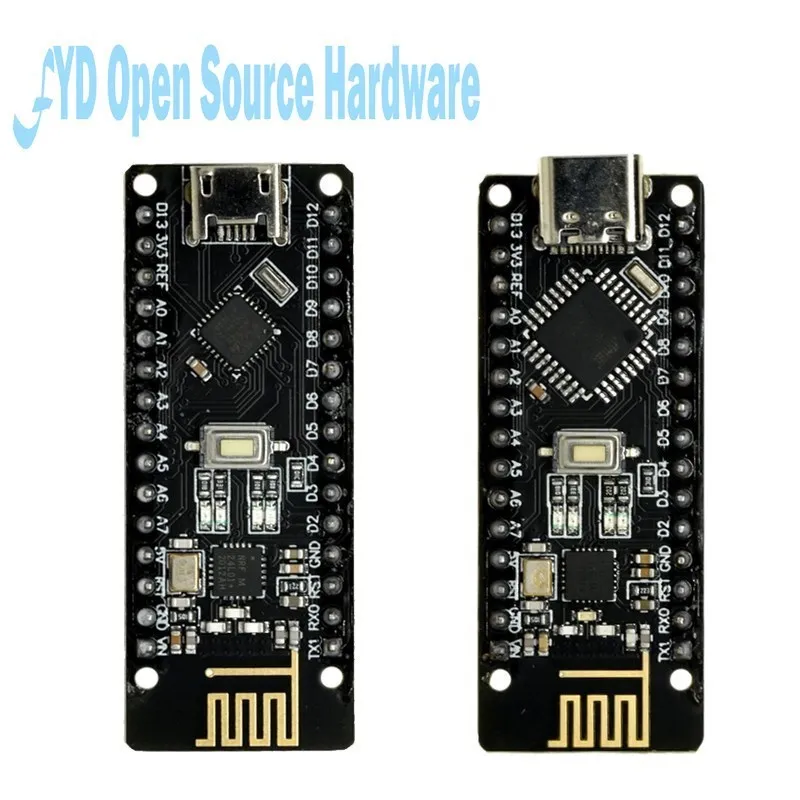

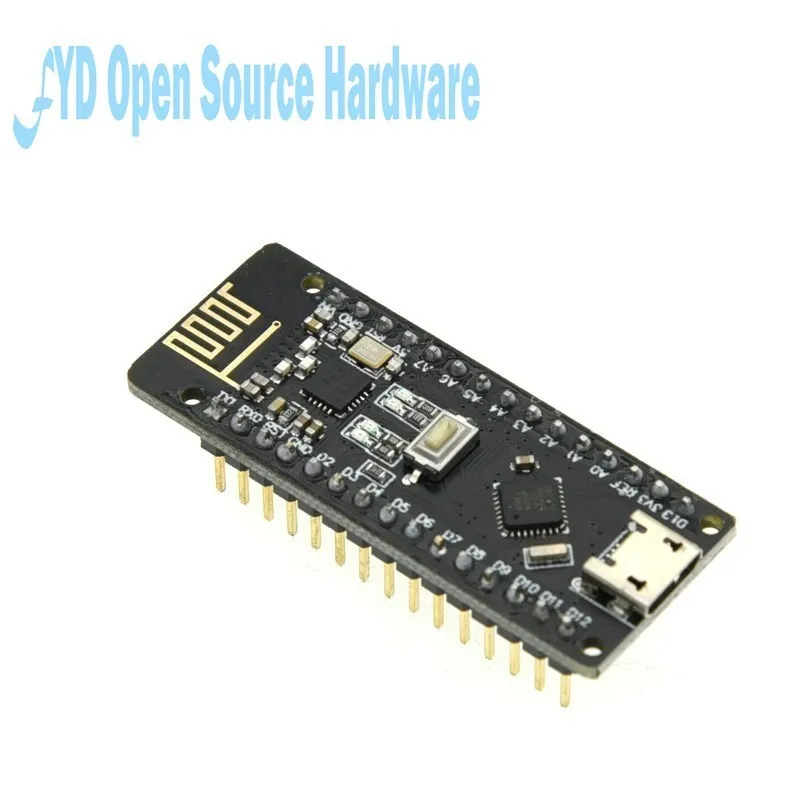

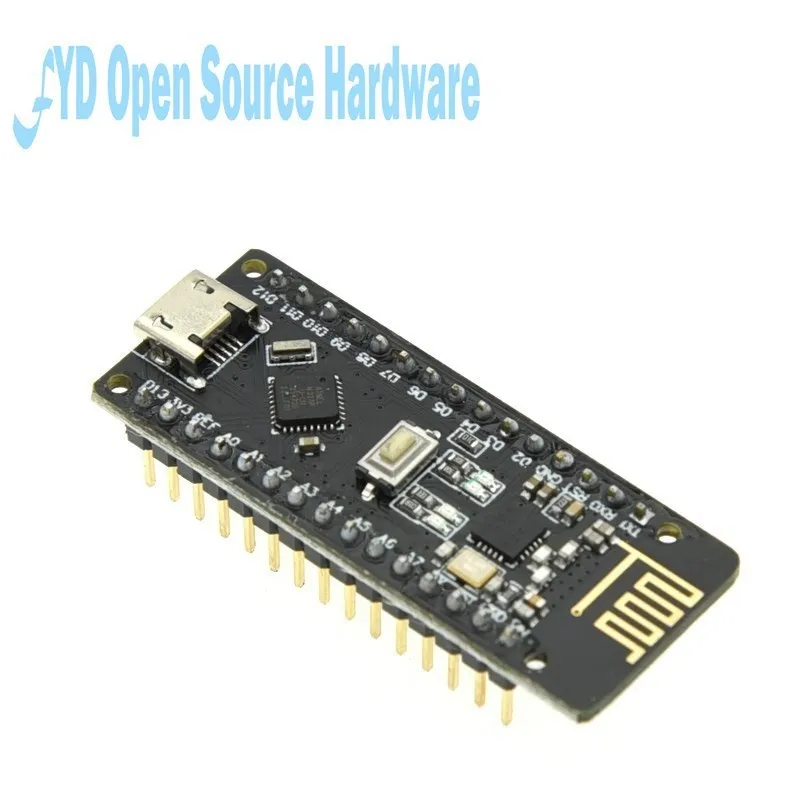

Rf-nano para Arduino Nano V3.0, placa Micro USB Nano ATmega328P QFN32 5V 16M CH340, integrada NRF24L01 + 2,4G inalámbrica

Descripción del producto:

El chip NRF24LO1+ está integrado en la placa RF-NANO, lo que le permite tener funciones de transceptor ilimitadas, lo que equivale a combinar una placa Nano ordinaria y un módulo NRF24LO1 en uno, que es más cómodo de usar y de tamaño pequeño.El RF-NANO tiene exactamente los mismos pines que la placa Nano común, que es fácil de trasplantar.

Parámetros del producto:

Introducción al procesador:

El microprocesador Arduino RF-NANO es ATmega328 (Nano3.0), con interfaz uSB-Micro y tiene 14 entradas/salidas digitales (6 de las cuales se pueden usar como salida PWM), 8 entradas analógicas, un oscilador de cristal de 16 MHz, un USB-Micro puerto, un heaper ICSP y un botón de reinicio.

Procesador:ATmega328

Voltaje de trabajo:5V Voltaje de entrada (recomendado): 7-12V Voltaje de entrada (rango): 6-20V

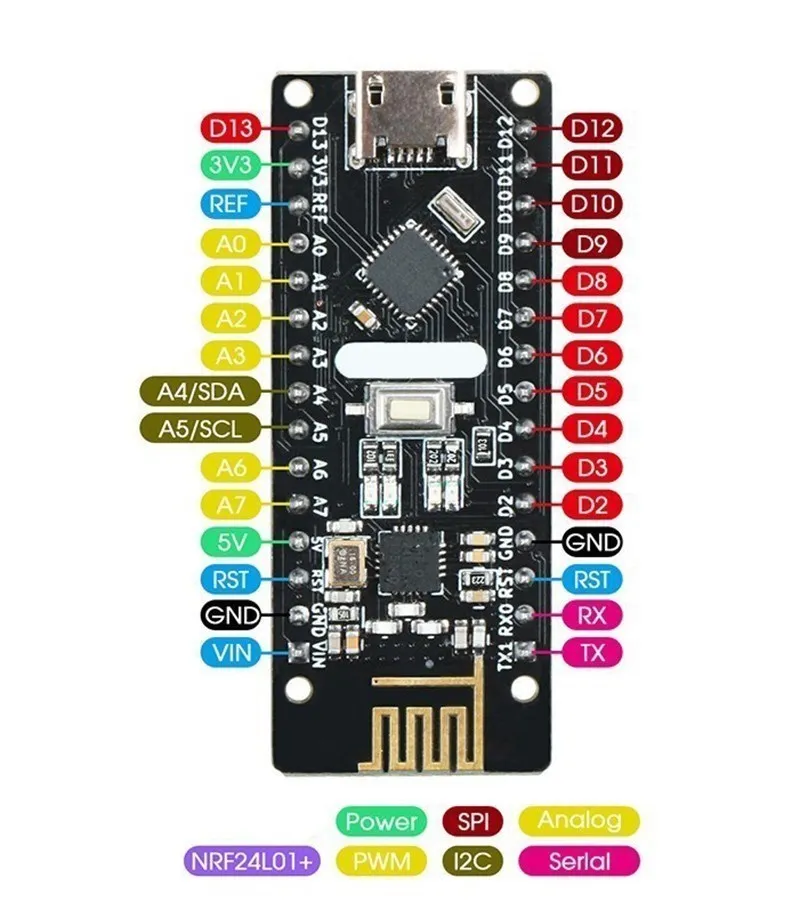

Pines IO digitales:14 (6 de los cuales se utilizan como salidas PWM) (D0~D13)

Pines de entrada analógica:6 (A0~A5)

Corriente CC del pin de Io:40 mA

Memoria flash:32 KB (2 KB de los cuales se utilizan para el gestor de arranque)

SRAM:2 KB

EEPROM:1 KB (ATmega328)

Chip de puerto USB a serie:CH340

Reloj de trabajo:16 MHz

fuente de alimentación:

Modo de fuente de alimentación Arduino RF-Nano: fuente de alimentación de interfaz micro-USB y vin externo conectado a una fuente de alimentación CC externa de 7 ~ 12 V

Memoria:

ATmega328 incluye 32 KB de Flash en chip, de los cuales 2 KB se utilizan para el gestor de arranque.También 2 KB SRAM y 1 KB EEPROMo

entrada Salida:

14 puertos de entrada y salida digitales: el voltaje de funcionamiento es de 5 V y la corriente límite de salida y acceso de cada canal es de 40 mA.Cada canal está configurado con una resistencia pull-up interna de 20-50 K ohmios (no conectada de forma predeterminada).Además de esto, algunos pines tienen funciones específicas.

Señal de puerto serie Rx (No.o), TX (No.1): proporcione la señal de recepción del puerto serie del nivel de voltaje TTL y conéctelo con el pin correspondiente de FT232RI.Interrupción externa (No.2 y No.3) Active el pin de interrupción, que se puede configurar como flanco ascendente, flanco descendente o ambos.

PWM de modulación de ancho de pulso (3, 5, 6, 9, 10, 11): proporciona 6 salidas PWM de 8 bits.

SPI (10(SS), 11(MOSI), 12(MISO), 13(SCK)): interfaz de comunicación SPI.

LED (No.13): Arduino se utiliza especialmente para probar la interfaz reservada del LED.Cuando la salida es alta, el LED se enciende; de lo contrario, el LED se apaga cuando la salida es baja.

6 canales de entrada analógica A0 a A5: cada canal tiene una resolución de 10 bits (es decir, la entrada tiene 1024 valores diferentes), el rango de señal de entrada predeterminado es

0 a 5v, AREF puede ajustar el límite superior de la entrada.Además de esto, algunos pines tienen funciones específicas.

Interfaz TWI (SDAA4 y SCL A5): admite interfaz de comunicación (compatible con bus I2C).

AREF:El voltaje de referencia de la señal de entrada analógica.

Restablecer:Restablezca el chip del microcontrolador cuando la señal sea baja.

Interfaz de comunicación:

Puerto serie: El UART incorporado de ATmega328 puede comunicarse con el exterior a través de puertos digitales o (RX) y 1 (TX).
