Descripción

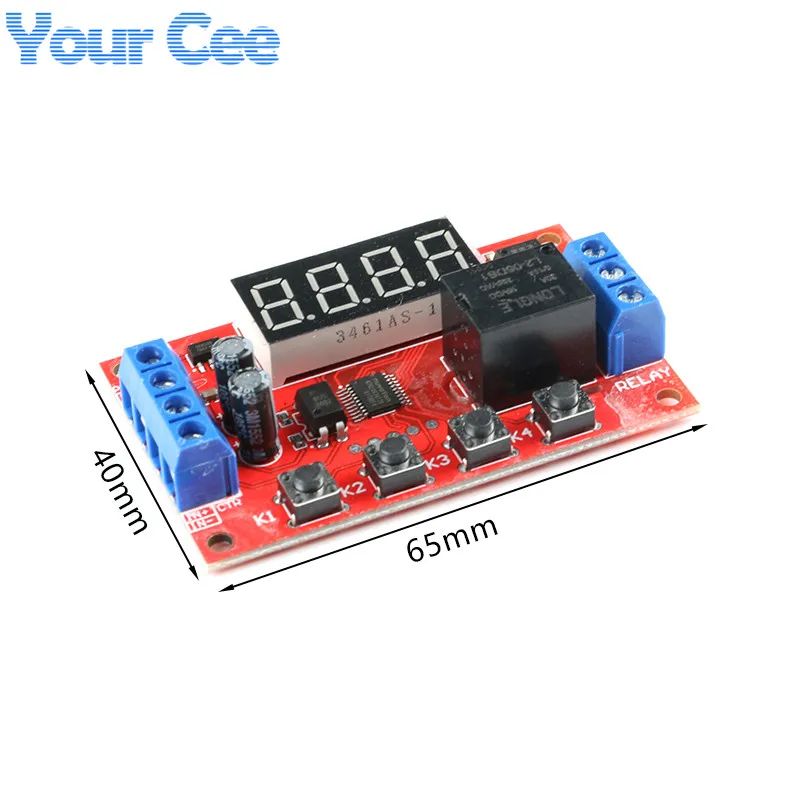

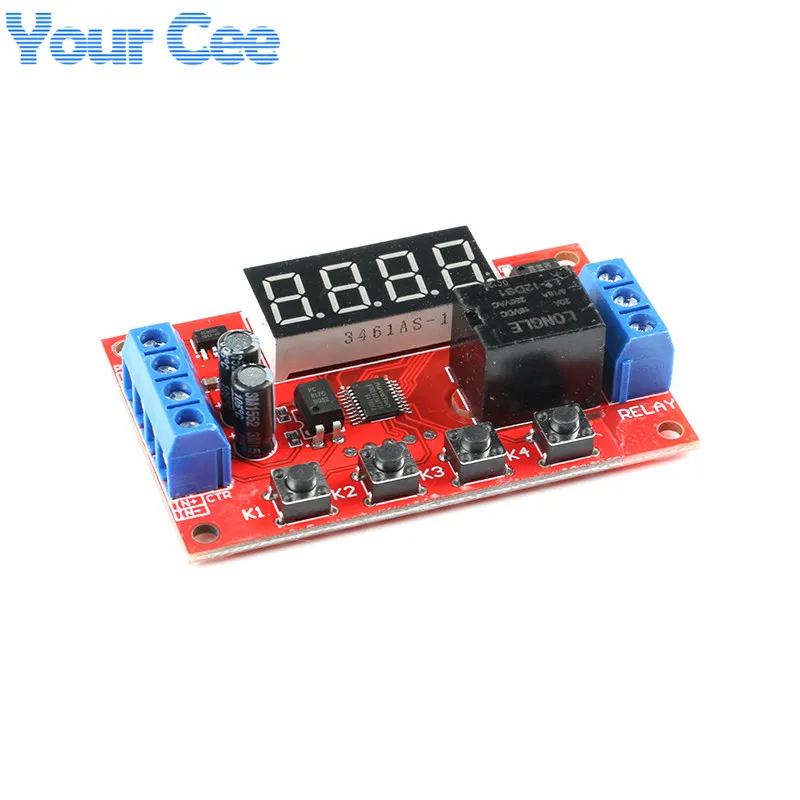

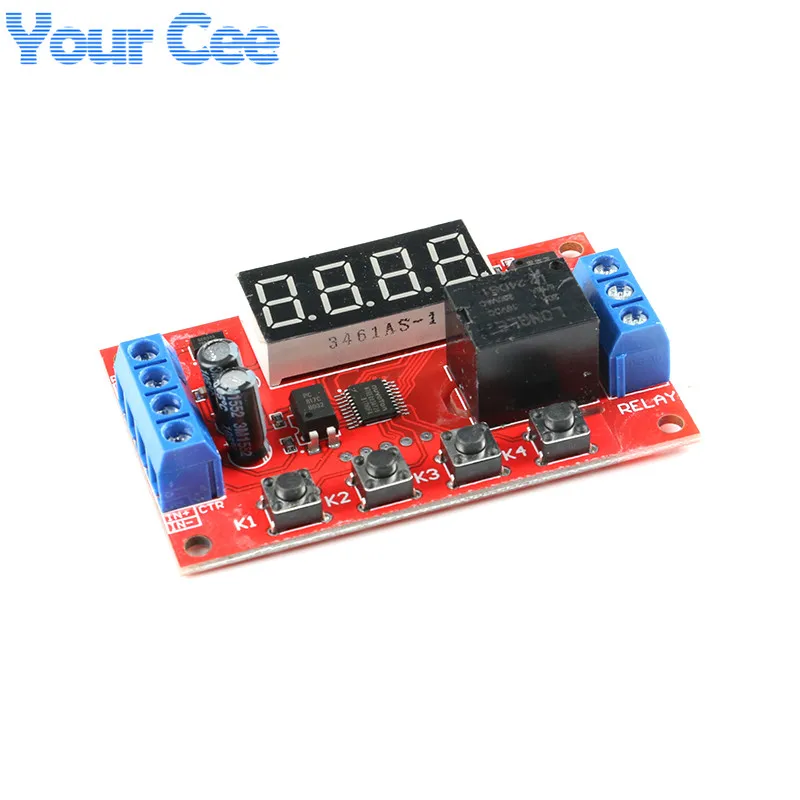

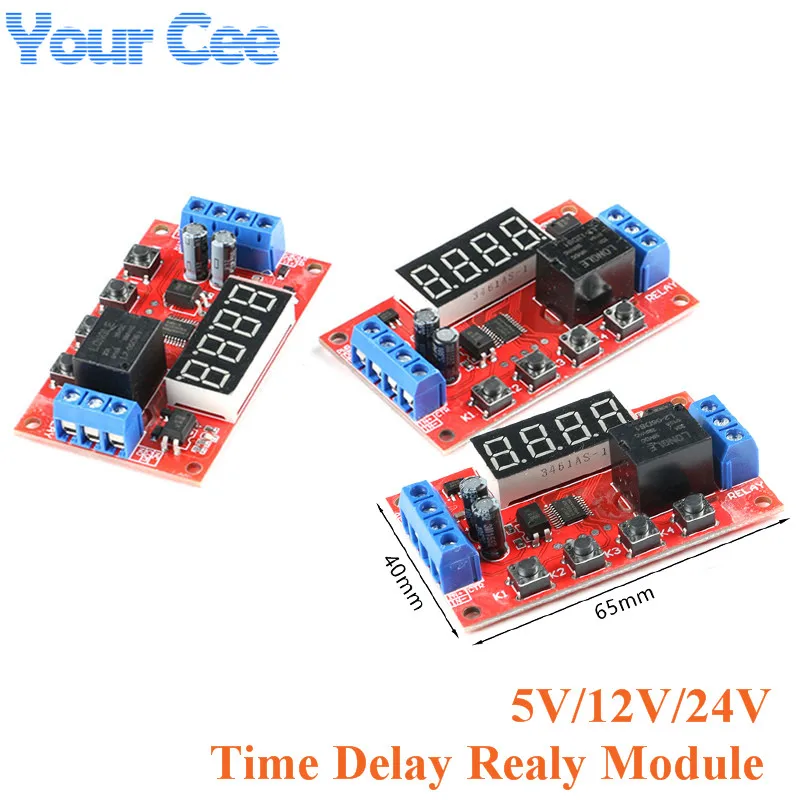

El módulo de control de relé multifunción está especialmente diseñado para usuarios con diversos requisitos.Adopta el microcontrolador como unidad de control principal con 32 funciones preestablecidas.Los usuarios pueden utilizar las funciones específicas correspondientes de acuerdo con los requisitos reales.Se puede utilizar en control de bombas de agua, control de motores, control de correas de lámparas, control de válvulas de solenoide, etc.1.Nueva actualización, aumentando la cantidad de funciones del módulo a 32, para cumplir con más requisitos de aplicación.2.Función de conexión anti-retroceso de la fuente de alimentación, que no dañará el módulo debido a una fuente de alimentación incorrecta.3.Precisión de sincronización a 0,01 segundos.0,1 segundos (mínimo) ~999 minutos (máximo) opcional4.. Configuraciones de bajo ahorro de energía, puede apagar el área de visualización.Parámetros del producto:Nombre del producto: relé de retardo multifunciónNúmero V del relé: DC5V/12V/24Vopcional Voltaje de entrada:Versión de 5 V: fuente de alimentación DC5 V;Versión de 12V: fuente de alimentación DC12V;Versión de 24 V: fuente de alimentación DC24 VCarga de salida: CC 30 V, máx. 10 A.CA 250 V, máximo 5 A.Señal de disparo: versión 5V (nivel alto: 5V);Tanto los niveles bajos de 12 V (nivel alto: 12 V) como 24 V (nivel alto: 5 V) son 0 V.Corriente estática: 20mAcorriente de compensación: 60 mATemperatura de funcionamiento: -25℃-85℃Memoria de apagado: SíPeso del producto: ≈26 g,Tamaño del producto: 65 x 34,3 x 17,5 (MM)La medición manual es solo de referencia.El tamaño real está sujeto al objeto material. Consejos cálidos:1.Seleccione la versión V requerida (según la diferencia de identificación del relé anterior, el relé es una versión instantánea de 5 V de 5 V) para evitar compras incorrectas.2.La salida del relé es un contacto pasivo sin salida de corriente para controlar el efecto de encendido y apagado de una línea.3.Ingrese el voltaje del disparador estrictamente de acuerdo con la versión seleccionada.

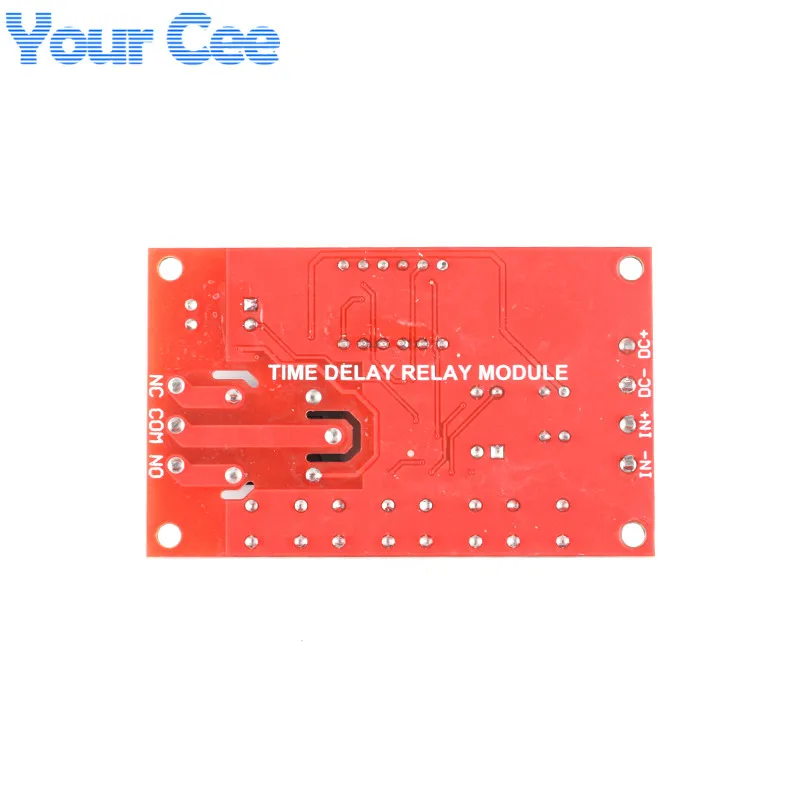

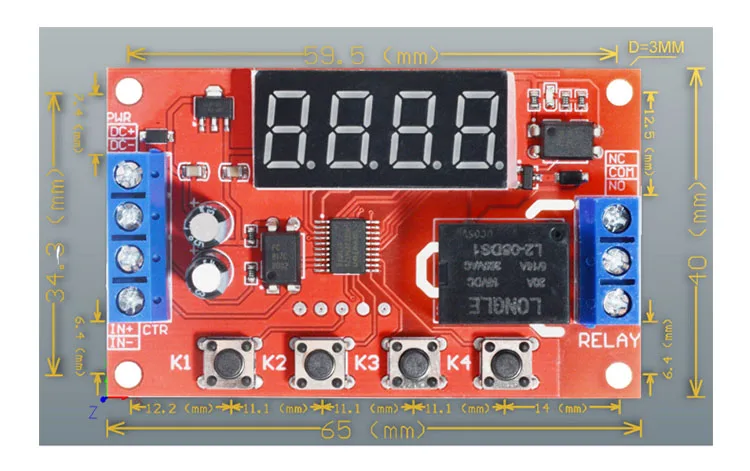

Descripción del pin:DC+: fuente de alimentación CC de entrada+DC-: Fuente de alimentación CC de entrada-IN+: terminal de entrada de señal+IN-: terminal de entrada de señal-NO: Interfaz normalmente abierta del relé.Cuando se activa el relé, se cortocircuita con COM.COM: Interfaz de puerto común de reléNC: Interfaz final normalmente cerrada del relé.Cuando el relé no se activa, se cortocircuita con COM.
Instrucciones de uso:
Modo de trabajo (32 tipos):P-11: Modo de avance lento con succión y sin desconexión.P-12: Modo de bloqueo automático y el estado del relé se invierte una vez después de cada disparo.P-13: Cuando se activa, el relé se activa y se desconecta después de un retraso; Disparador no válido durante el retraso.P-14: Cuando se activa, el relé se activa y se desconecta después de un retraso; La redefinición se activa durante un retraso.P-15: Cuando se activa, el relé se activa y se desconecta después de un retraso; La sincronización acumulativa se activa durante el retraso.P-16: Cuando se activa, el relé se activa y se desconecta después de un retraso; Restablecimiento del gatillo (desconexión del relé) durante el retraso.P-17: Cuando se activa, el relé activa durante la duración de la señal, la señal de entrada desaparece y el relé se desconecta después de un retraso;Durante el retraso, el relé se activa nuevamente para mantener la succión, y el tiempo se detiene hasta que desaparezca la última señal y el relé se desconecta después del retraso del tiempo A.P-18: Después de encender la alimentación, el relé se activará inmediatamente y se desconectará después de un segundo demora; Hasta el siguiente corte de energía.P-21: Alimentación de señal, relé de succión después de un retraso.P-22: Dar la señal continua.Después de un tiempo, el relé se activa; La señal desaparece y el relé se desconecta.P-23: Cuando la señal desaparece más allá del tiempo A, el relé se activa; Hay una señal, el relé está apagado.P-24: Dar la señal continua.Después de un tiempo, el relé se activa; Cuando la señal desaparece más allá del tiempo A, el relé se desconecta.P-25: Dar la señal continua.Después de un tiempo, el relé se activa; Vuelva a dar la señal continua, después de un tiempo, el relé se desconecta.P-26: Se proporciona señal y el relé se desconecta después de absorber un tiempo; Una vez que la señal desaparece, el relé se activa nuevamente durante un segundo y luego se detieneP-27: el relé con señal de pulso (borde ascendente o flanco descendente) está desconectado y no hay señal de pulso.El relé se absorberá después de un retraso de tiempo (tanto el nivel alto continuo como el nivel bajo continuo se consideran que no tienen pulso).P-28: Después del encendido, el relé se activará después del tiempo de retardo A hasta que se apague.P-31: Después del encendido, el relé activa el tiempo A y desconecta el tiempo B, ciclo infinito; La energía está apagada.P-32: Con señal continua, el relé activa el tiempo A, desconecta el tiempo B, ciclo infinito; La señal desaparece y el bucle termina.P-33: Dar señal A, el relé activa el tiempo A, desconecta el tiempo B, ciclo infinito; Dale la señal una vez más para detener el bucle.P-34: Después del encendido, el relé se activará después del tiempo de retardo A y se desconectará después del tiempo de activación B.P-35: La señal se da una vez.Después del retraso del tiempo A, el relé se activa y se apaga con el tiempo B.P-36: Dar la señal continua.Después del tiempo A, el relé se activará y se desconectará después del tiempo B.Señal desapareció, reinicio de tiempo, relé desconectado.P-37: Hay una señal.El relé se desconectará automáticamente después de activar el tiempo A y luego cronometrará el tiempo B después de desconectarlo.El disparador de señal no será válido dentro del tiempo A+B.P-38: Hay una señal.El relé se desconectará automáticamente después de absorber A time, y luego cronometrará B tiempo después de desconectarse y se desconectará automáticamente después de absorber A time nuevamente.P-41: Ninguna acción en la señal; Disparador de desaparecimiento de señal; El relé se desconecta después de absorber el tiempo de retardo de A.P-42: la señal desaparece y el relé se activa después de un retraso de tiempo A; El relé se desconecta después del retraso de tiempo B.P-43: La señal desaparece y el relé se activa después de que la desaparición excede el tiempo A; El relé se desconecta después del retardo de tiempo B.P-44: Después del encendido, el relé atrae el tiempo A y desconecta el tiempo B; El relé se desconecta y se detiene después de los ciclos C.P-45: No hay acción después del encendido; Después de dar la señal, el relé atrae el tiempo A y se desconecta el tiempo B; El relé se desconecta y se detiene después de los ciclos C.Dale la señal y luego ejecuta nuevamente.P-46: Cuando la señal se da más de A veces, el relé se activa; Mantenga la succión; La energía está apagada.P-47: Cuando la señal se da más de A veces, el relé se activa; Desconectar después de succionar el tiempo B.P-48: En el tiempo C, después de la alimentación continua de la señal durante más de A veces, el relé se desconectará y se detendrá después de absorber el tiempo B.Tabla que muestra la posición del punto decimal y la unidad de tiempo que representa: El punto decimal está en cientos de lugares y el rango de tiempo es de 0,01 ~ 9,99 segundos Xx.Punto decimal X en diez lugares, rango de tiempo 0,1 ~ 99,9 segundos XXX no tiene punto decimal y el rango de tiempo es de 1 a 999 segundos XXX.El punto decimal está en un solo lugar y el rango de tiempo es de 1 a 999 minutos.Apagar la pantalla: en estado sin configuración, presione K4 para apagar la pantalla, luego presione nuevamente para abrirla nuevamente. Descripción de la configuración de los parámetros de trabajo: Mantenga presionada la tecla K1 y manténgala presionada hasta que aparezca p-XX en la pantalla 2 segundos después. Presione K2 y K3 para cambiar el modo de trabajo. Después de seleccionar el modo de trabajo, presione K1 para ingresar la configuración de hora de A y Axxx se mostrará en la pantalla. En este momento, presione K2 y K3 para modificar los parámetros de tiempo de A, presione K2 y K3 para agregar y restar 1 por corto, largo para agregar y restar 10 para rápidamente, y presione K4 para configurar la posición del punto decimal. Después de configurar la hora A, presione K1 para configurar la hora B. BXXX se muestra en la pantalla. En este momento, presione K2 y K3 para modificar los parámetros de tiempo de B; presione K2 y K3 para agregar o restar 1 por brezo; presione K4 para agregar o restar 10 por mucho tiempo; y presione K4 para configurar la posición del punto decimal. Después de configurar la hora B (en el caso de que el modo tenga un parámetro del número de ciclo C), presione K1 para configurar el número de ciclo C y la pantalla mostrará Cxxx. En este momento, presione K2 y K3 para modificar el parámetro del número de ciclo C, presione K2 y K3 para agregar o restar 1 por brezo y presione prolongadamente para agregar o restar 10 por rápido. Después de configurar, presione la tecla K1 una última vez para salir del estado de configuración y guardar todos los parámetros. Descripción del puerto de cableado: CC + entrada CC polo positivo de alimentación CC - entrada CC polo negativo de alimentación CC IN + entrada de señal polo positivo IN- terminal de entrada negativo NO relé siempre inicia la interfaz, relé de succión y COM corto conectado, no suspensión cerrada; Interfaz de extremo común de relé COM Interfaz de extremo normalmente cerrado del relé NC. Cuando el relé no succiona, está corto conectado con COM. Cuando el tirón, se suspende.
