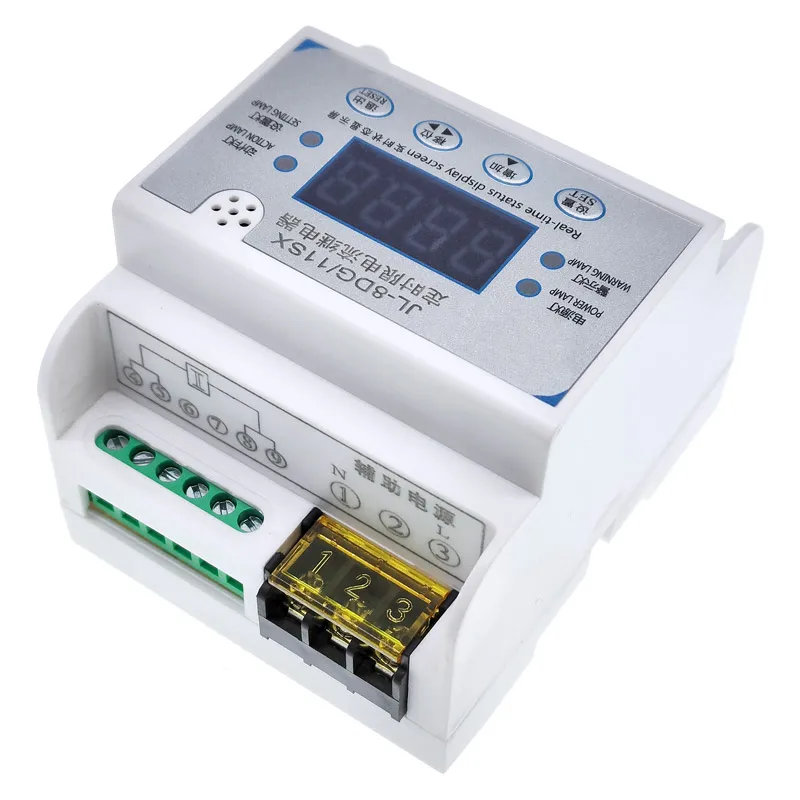

1. Introducción a la función

■Se utiliza principalmente en circuitos de protección contra sobrecorriente de equipos principales como motores 380V.660V.690V.1140V, transformadores y sistemas de voltaje de transmisión y distribución.

■Cuando detecto que una señal de corriente excede el límite, puedo actuar de manera confiable de acuerdo con el plan preestablecido y emitir una señal de alarma.

■La acción de disparo de protección del relé se puede configurar con un retraso y tiene una fuerte universalidad.

■Puedo lograr varias funciones de protección a través de la configuración de parámetros, y se puede seleccionar como una acción de protección contra sobrecorriente o un elemento de bloqueo de subtensión.

■El relé I se puede configurar para emitir de forma independiente o simultánea, y este modelo es para salida simultánea.

■El tubo Nixie se utiliza para mostrar dinámicamente el valor de la señal medida, que puede mostrar el valor de sobrecorriente del circuito en tiempo real. Es intuitivo y conveniente, sin la necesidad de agregar un amperímetro, máquina de doble propósito.

■ Este producto adopta la tecnología avanzada de control de microcontroladores en la industria y selecciona chips de control importados, lo que garantiza un funcionamiento estable y una fuerte fiabilidad.

2 、 Descripción del ajuste de parámetros

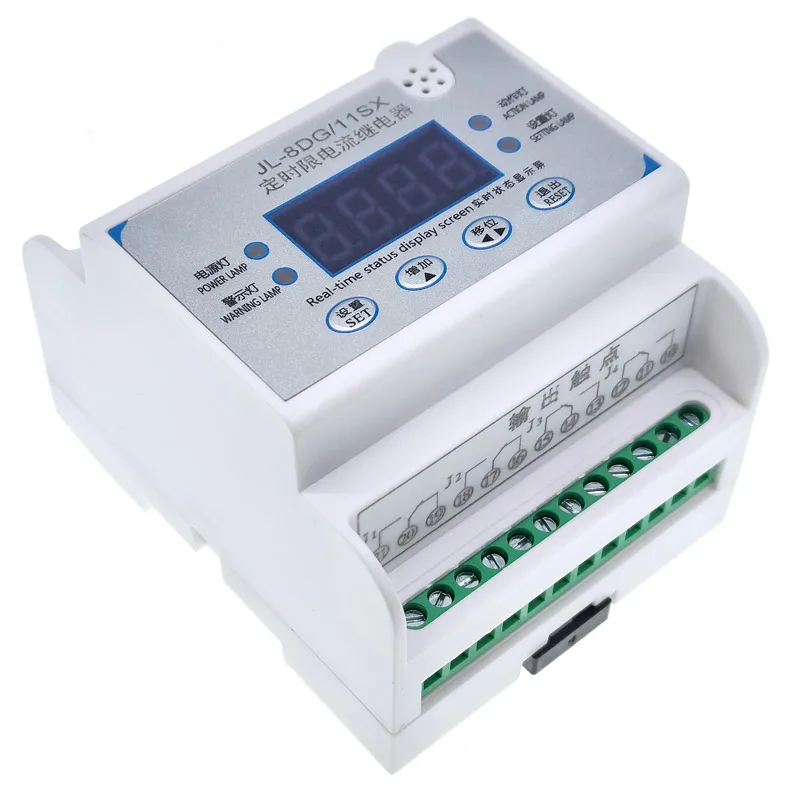

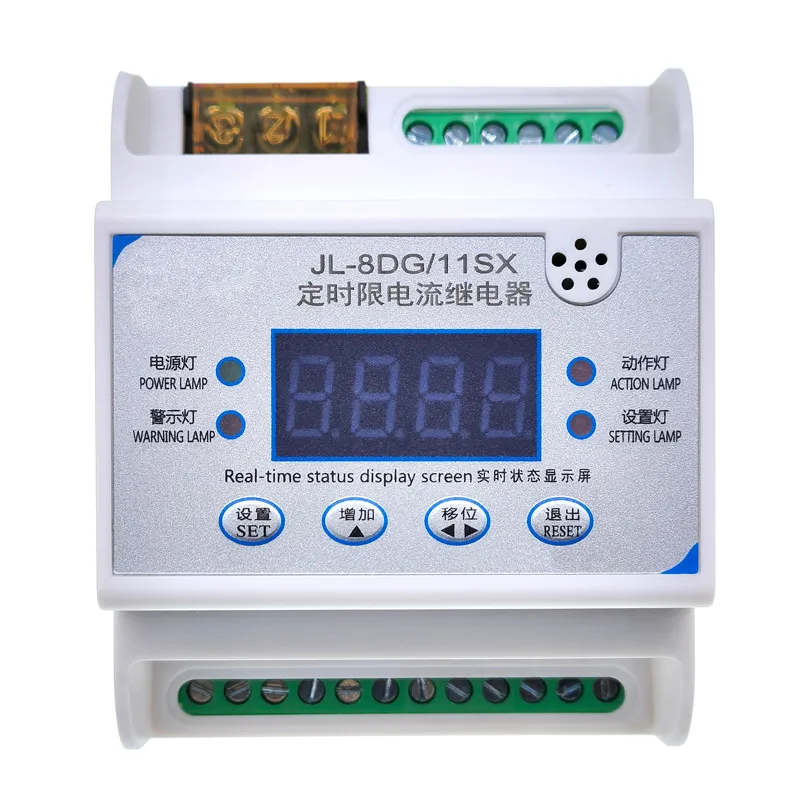

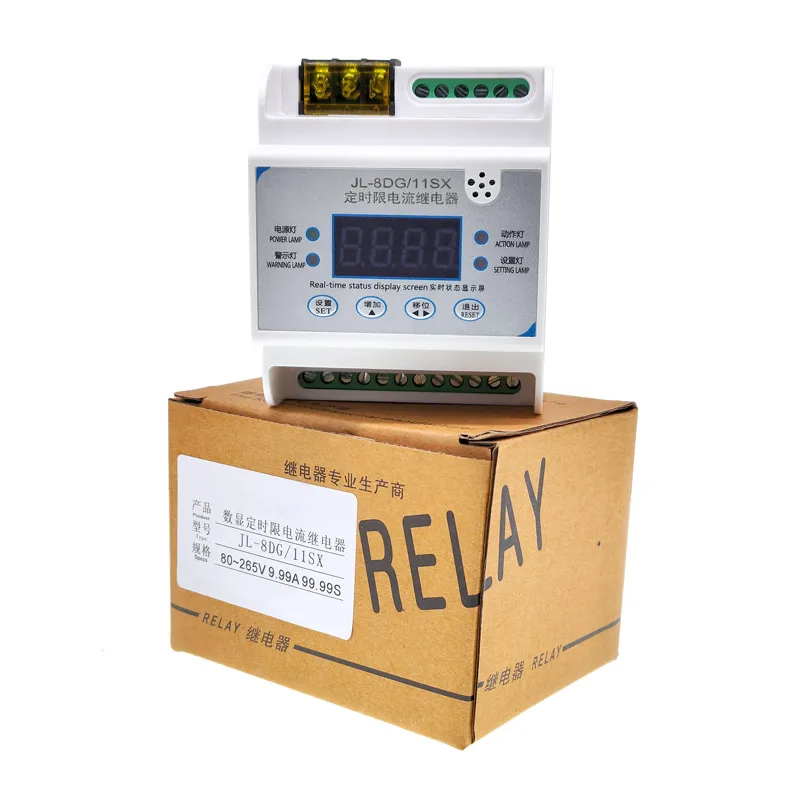

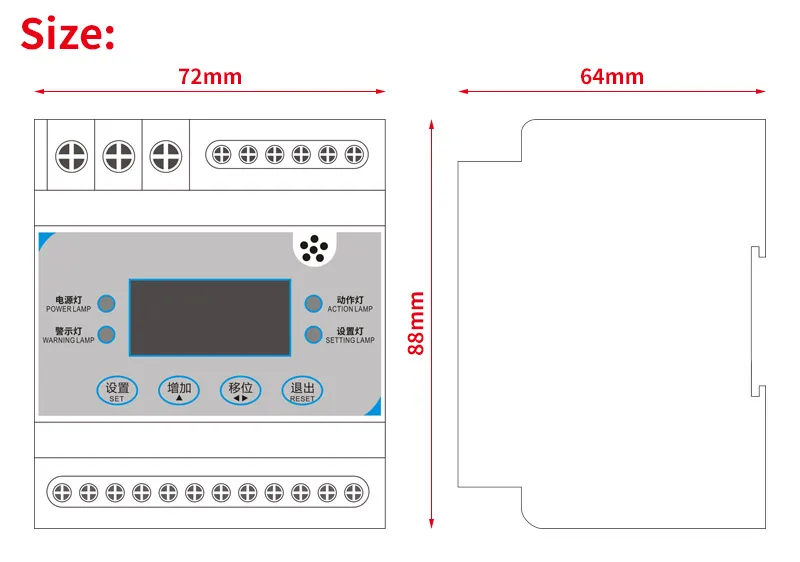

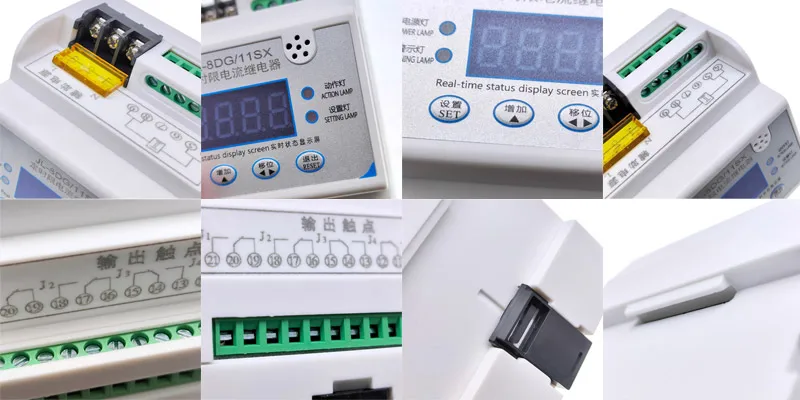

Hay un total de 4 botones operables en el panel del producto. Las funciones son las siguientes:

■Tecla de configuración:Invoque los nombres de varios parámetros. Después de introducir el ajuste, se pueden guardar los parámetros de configuración relevantes.

■Añadir clave:Ajuste y acumule la configuración correspondiente como datos.

■Tecla Mayús:Ingrese el valor específico del parámetro; Ajuste el bit de configuración del parámetro.

■Tecla de salida:Vuelva al menú de nivel superior. Tecla de reinicio manual.

Uso:Después de presionar el botón "Configuración", seleccione el código que debe modificarse, presione el botón "Shift" para ingresar al modo de modificación del valor del código presione la tecla "Agregar" para ajustar el valor, Y Use la tecla de mayúsculas para mover el cursor parpadeante para modificar el valor del código completo. Presiona el botón 'Salir'. Puedes volver a la selección de código. Después de que se complete el ajuste y no haya operación durante 10 segundos, el relé volverá al estado de visualización actual y guardará esta configuración.

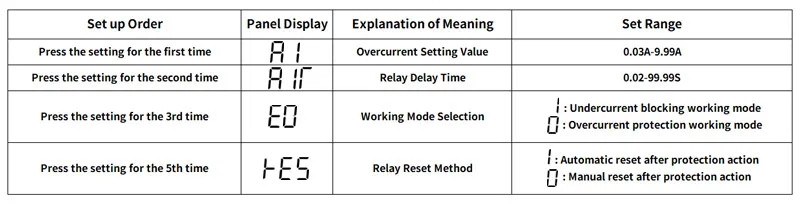

3 、 Descripción del parámetro y pasos de funcionamiento

4 、 Descripción detallada de las funciones

■Instrucciones de funcionamiento normales

En funcionamiento normal, el tubo Nixie mostrará el valor de corriente en tiempo real en el circuito y la luz de encendido izquierda mostrará la luz verde. Si pulsa la tecla "SET", el indicador de configuración correcto del tubo Nixie se encenderá la luz roja. En el estado de funcionamiento de protección contra sobrecorriente, cuando la corriente excede el valor establecido, la luz de advertencia izquierda del tubo Nixie se ilumina; cuando la corriente está por debajo del valor establecido en el estado de funcionamiento de bloqueo de la corriente subterránea, la luz de advertencia se encenderá. Cuando la luz de advertencia permanece encendida, la luz de acción del relé se encenderá después de que haya expirado el tiempo de retardo establecido.

■ Valor de ajuste de corriente ajustable y tiempo de ajuste de retardo

Rango de ajuste de corriente: 0.03A-9.99A Rango de ajuste de tiempo de retardo de CA: 0,02-99,99 S

Cuando el valor de corriente real del circuito del sistema excede el valor establecido y la duración excede el tiempo establecido correspondiente, el relé de salida actuará en consecuencia en diferentes modos de trabajo para lograr el propósito de protección requerido de la línea.

■Modos DE TRABAJO opcionales para protección contra sobrecorriente y bloqueo de sobrecorriente

Modificando el parámetro "E0", se realiza la conmutación del modo protegido contra sobrecorriente o el modo de bloqueo contra sobrecorriente. Después de introducir el parámetro "E0", el tubo Nixie muestra "0" o "1". "0" indica el modo protegido contra sobrecorriente y "1" indica el modo de bloqueo contra sobrecorriente.

Modo protegido contra sobrecorriente: cuando la corriente correspondiente excede el valor establecido correspondiente y la duración excede el tiempo establecido de retardo, el relé de salida actuará y emitirá inmediatamente.

Modo de bloqueo de subcorriente: cuando la corriente correspondiente es inferior al valor establecido correspondiente y la duración excede el tiempo establecido de retardo, el relé de salida actúa y emite inmediatamente.

■ Modo de reinicio opcional

Al modificar el parámetro "tE5", se puede lograr el cambio de reinicio manual o automático después de la acción de protección. Después de introducir el parámetro "tE5", el tubo Nixie muestra "0" o "1". "0" representa el modo manual. Después de la acción, presione la tecla "Salir" para restablecer. "1" representa el modo automático. El Coeficiente de retorno de sobrecorriente es 0,93, y el coeficiente de retorno de subcorriente es 1,07.

5 、 Parámetros de rendimiento

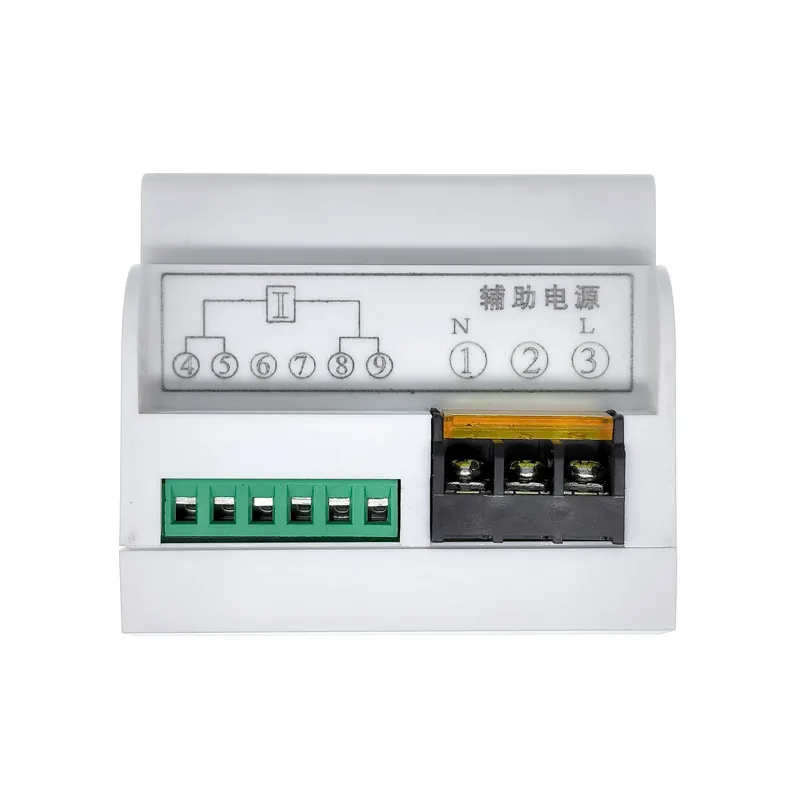

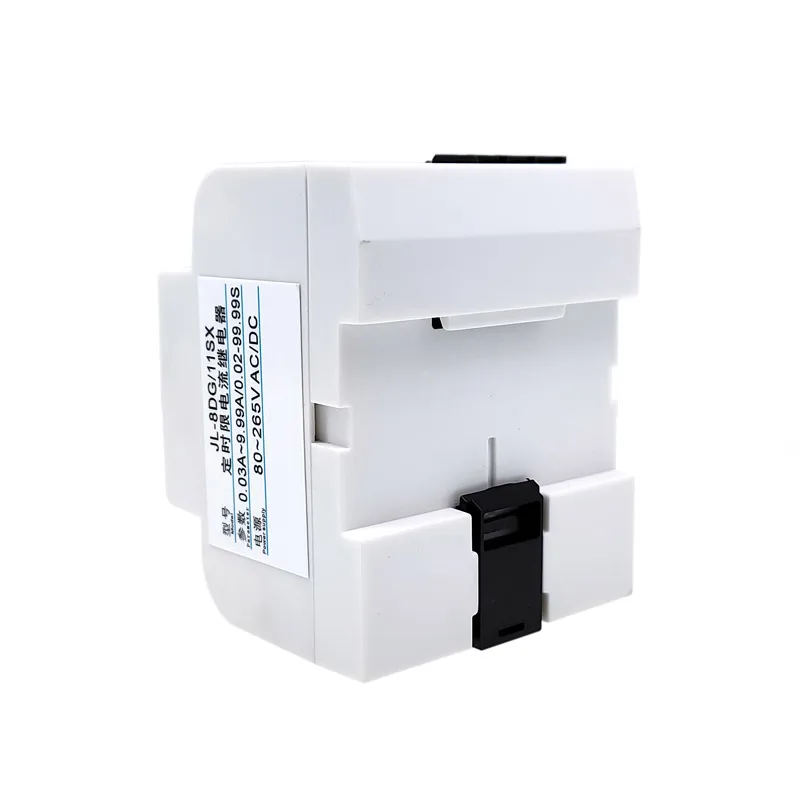

Fuente de alimentación auxiliar nominal: CA/CC 80-265V

Rango de ajuste de corriente: 0,03-9.99AAC, diferencia de nivel 0.01A, precisión de corriente ± 3%.

Rango de configuración de Retardo: 0,02-99,99 S, diferencia de nivel S 0,01, precisión de retardo 1% ± 10mS

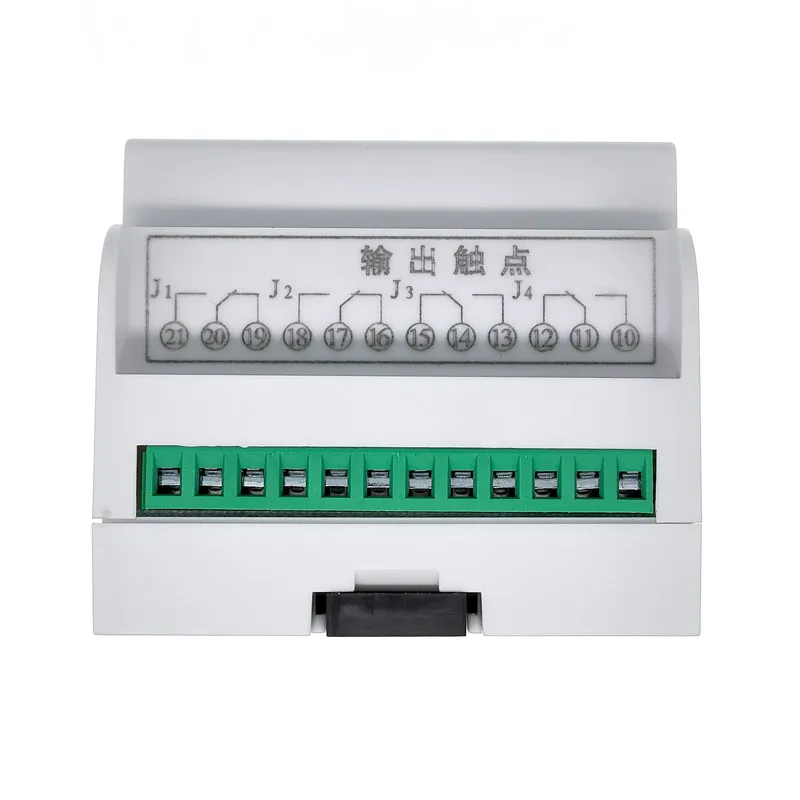

Capacidad de contacto: por debajo de 250V CC,τ= 5ms, 50W carga inductiva, carga resistiva 150W; CA por debajo de 250V, carga 1200VA; Corriente conectada a largo plazo 5A.
