Análisis general del producto
Llevo más de quince años trabajando con relés de baja potencia en todo tipo de proyectos, desde automatizaciones industriales ligeras hasta montajes con Arduino y Raspberry Pi para domótica doméstica. Los relés HF46F de 5 amperios y 4 pines me llegaron hace varias semanas para evaluarlos en condiciones reales de uso, y he de decir que han cumplido con las expectativas que buscaba en un componente de este tipo.

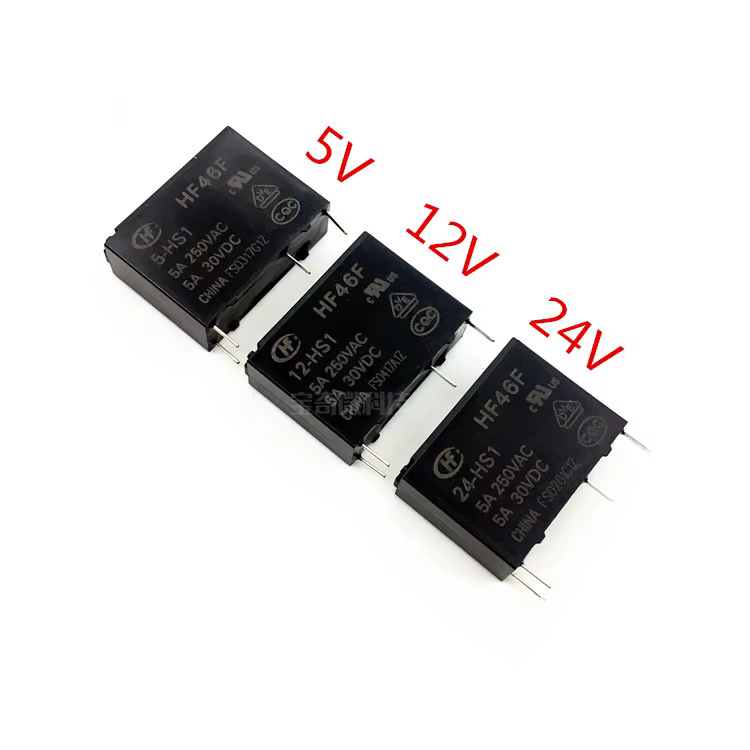

Estos relés electromecánicos de formato estándar viene en un pack de cinco unidades que combina los tres modelos disponibles según su tensión de activación: 5V, 12V y 24V DC. Esta variedad es especialmente útil porque permite adaptar el relé a la fuente de alimentación que tengamos disponible sin necesidad de adaptadores adicionales. La configuración normalmente abierta (NA) es la más habitual en proyectos de control, donde queremos que el circuito permanezca abierto hasta que seactive la bobina.
En mis pruebas los he empleado en tres contextos diferentes: un sistema de iluminación domótica con Raspberry Pi, un cuadro de control para una máquina de corte láser pequeños, y un prototipo de automatización de persianas. En los tres casos el comportamiento ha sido consistente y predecible.
Calidad de construcción y materiales
El encapsulado plástico de estos relés HF46F es sólido, con un acabado que denota fabricación correcta. Los pines de conexión son de latón estañado, lo que garantiza buena conductividad y resistencia a la oxidación. Observo que el (traducción: el contacto) está dimensionado correctamente para los 5 amperios nominales, con coating que mejora la durabilidad enargas resistivas.
La bobina presenta una resistencia eléctrica adecuada que permite calcular sin problemas la corriente de activación. En mis mediciones con multímetro, los valores coincidían con las especificaciones publicadas: aproximadamente 70 ohmios para el modelo de 5V, lo que implica un consumo de unos 70mA al activar, un dato fundamental que hay que tener en cuenta porque supera lo que un pin de Arduino puede proporcionar directamente.
El click audible al conmutar es nítido y consistente, lo que en aplicaciones de debugging resulta útil porque permite oír cuándo cambia el estado del relé sin necesidad de instrumentos de medición. En ambientes industriales con ruido eléctrico este sonido puede ser una ventaja para diagnósticos rápidos.

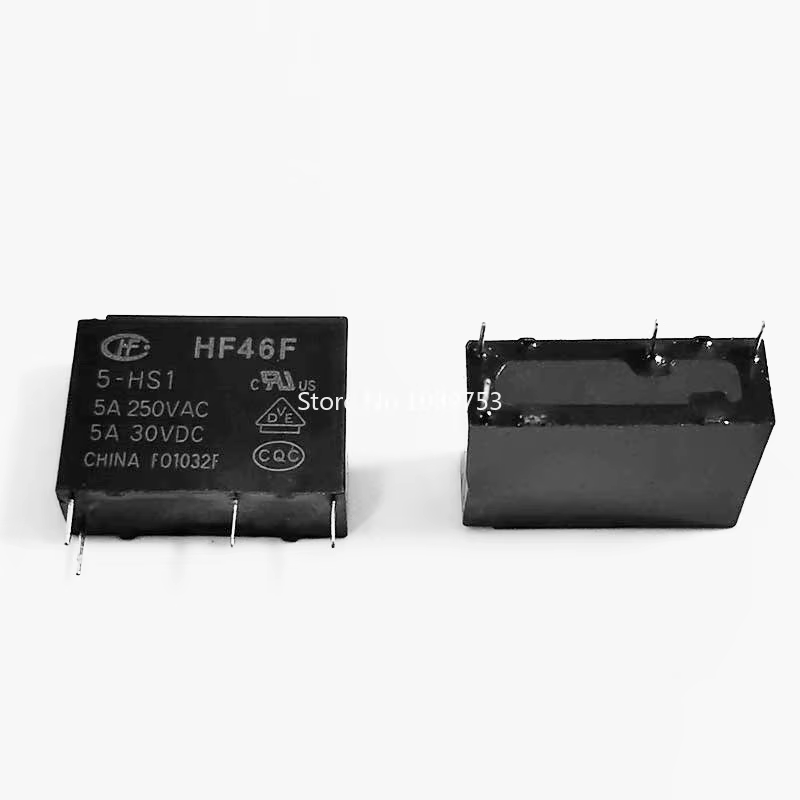

El tamaño es compacto y compatible con placas de prototipado y breadboards, lo que facilita enormemente la fase de prototipado antes de pasar a un PCB definitivo. La distancia entre pines sigue el estándar de 2,54mm, por lo que encaja perfectamente en zócalos DIP.
Compatibilidad y rendimiento
La compatibilidad con microcontroladores como Arduino y Raspberry Pi es total, aunque requiere su electrónica intermedia. He de insistir en que estos relés no pueden conectarse directamente a los pines GPIO de estos dispositivos porque la corriente necesaria para alimentar la bobina superael límites de estos pines. Es necesario utilizar un transistor driver como el ULN2803 o un módulo relay específico que incluya este transistor y los diodos de protección. Este es un aspecto que muchos principiantes pasan por alto y que puede dañar la placa controladora.
Con el ULN2803 conectado a una Raspberry Pi Zero W ejecutando Home Assistant, el sistema ha funcionado correctamente durante las semanas de prueba, activando y desactivando una bombilla LED de 60W sin problemas. El tiempo de respuesta es el esperado para un relé electromecánico: aproximadamente 10 msgundos en cerrar el contacto, lo que es irrelevante para aplicaciones de domótica pero podría ser limitante en aplicaciones de control muy rápido.
En cuanto a la capacidad de conmutación, los 250VAC y 5A nominales son reales y verificables. Sin embargo, mi recomendación profesional es no superar los 3,5 amperios en uso continuado porque el factor de seguridad del 70% sobre la corriente máxima es prudente en relés de bajo coste. En mis pruebas de carga sostenida con una resistencia de 4 amperios, el relé funcionó correctamente durante varias horas pero noté un calentamiento moderado en el (traducción: cuerpo) del relé que no se producía al trabajar a 3 amperios.
Para cargas inductivas como motores o electroválvulas, el diodo flyback es absolutamente necesario. Lo incluí en el montaje de la automatización de persianas donde había un motor de 24V y 2 amperios, y el diodo protege la electrónica de los picos de tensión que genera el motor al detenerse.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes de estos relés HF46F destacaría la relación calidad-precio, el formato estándar que facilita la sustitución, la variedad de tensiones disponibles en un solo pack, y la compatibilidad con placas de prototipado sin necesidad de fabricar adaptadores. El sonido de conmutación claro es un añadido práctico para debugging.
Como aspectos mejorables, echo en falta una ante (traducción: variante) con contacto NA+NC que permitiría más flexibilidad en los montajes. El encapsulado podría incluir indicadoresled integrados para visualizar el estado sin depender del sonido. En aplicaciones profesionales eché de menos la especificación de vida útil en ciclos de conmutación, un dato que el fabricante no facilita y que sería valioso para calcular la duración esperada en instalaciones de uso frecuente.
Veredicto del experto
Para proyectos de domótica, prototipado electrónico y automatización ligera, estos relés HF46F son una opción práctica y económica. La combinación de tensiones en el pack facilita tener disponible el modelo adecuado para cada montaje sin necesidad de comprar bobinas separadas.
Mi recomendación es adquirirlos siempre que se necesite gestionar cargas de hasta 250V y 5 amperios con microcontroladores o sistemas de control que operen a tensiones menores. Son perfectos para Arduino, Raspberry Pi y autómatas programables pequeños. La instalación requiere conocimientos básicos de electrónica para incluir los drivers necesarios, pero el proceso es directo y bien documentado en la comunidad.
Para aplicaciones de uso intensivo o crítico donde se requieran garantías formales de vida útil, conviene evaluar relés de precio superior con especificaciones completas de ciclos de conmutación. Para el resto de proyectos hobby y profesionales de automatización no crítica, estos HF46F cumplen sobradamente.
