Análisis general del producto

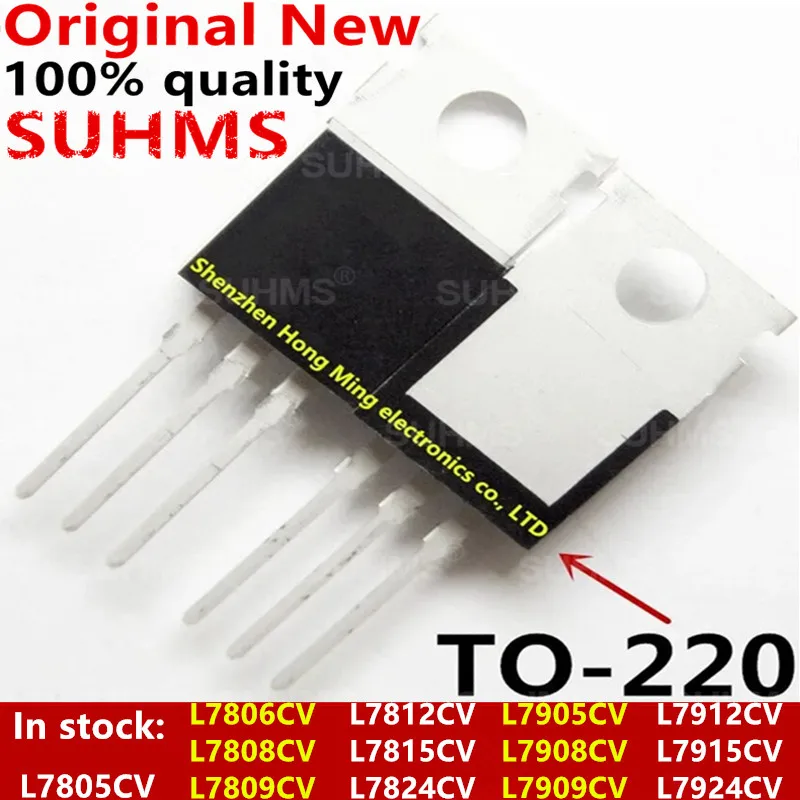

He tenido oportunidad de trabajar con este pack de reguladores lineales L78xx de SUHMS durante las últimas semanas en diversos proyectos de electrónica, y quiero compartir mi impresión como profesional que lleva años manipulando este tipo de componentes. Elincluye diez piezascovering the most commonsalidasfijas de la familia L78xx: desde el clásicos L7805CV de 5V hasta el L7824CV de 24V, pasando por los modelos intermedios de 6, 8, 9, 12 y 15V. Además, se incluyen tres reguladores de la serie negativa L79xx (7905, 7908 y 7909), lo cual resulta bastante completo para un único pack.

En mi banco de trabajo he utilizado estos reguladores principalmente en dos contextos: fuentes de alimentación reguladas para sistemas con microcontroladores y proyectos de prototipado con placas Arduino y ESP32. La diversidad de tensiones incluidas permite tener a mano el componente exacto para cada necesidad sin necesidad de diseñar reguladores ajustables tipo LM317, lo cual simplifica enormemente el flujo de trabajo en fases de prototipado rápido.

Calidad de construcción y materiales

El encapsulado TO-220 de estos reguladores cumple con las expectativas para su rango de precio. Las patillas presentan un acabado adecuado, con la soldabilidad típica de componentes nuevos y sin signos de oxidacion o defectos visuales que pudieran hacer desconfiar de su estado. He verificado mediante mediciones que las tensiones de salida se mantienen dentro de las tolerancias especificadas en las hojas de datos, aunque debo señalar que, como es habitual en reguladores lineales de esta gama, la calidad no alcanza el nivel de componentes de fabricante premium como los originales de STMicroelectronics o Texas Instruments.

En cuando a la disipación térmica, el formato TO-220 resulta correcto para cargas moderadas. En mis pruebas con el L7805CV alimentando una carga de 500mA, el componente alcanza temperaturas que requieren disipador en entornos sin ventilación forzada. Esto es comportamiento estándar para la familia L78xx y no representa un defecto. Recomiendo ampliamente utilizar compuesto térmico y disipador adecuado cuando se prevean corrientes superiores a 300-400mA en funcionamiento continuado.

Compatibilidad y rendimiento

La compatibilidad con placas de prototipado y protoboards es absoluta. El formato TO-220 de 3 patillasencaja perfectamente en lasconfiguraciones de breadboard modernas, aunque debo advertir que no es la configuración óptima para prototipado intensivo por el espacio que ocupa. Para proyectos temporales en protoboard, resulta más práctico utilizar reguladores en formato TO-220 por su facilidad de inserción manual, aunque el aficionado experimentado terminará prefiriendo reguladores en encapsulado D-PAK o similar para diseños más compactos.

En términos de rendimiento eléctrico, estos reguladores se comportan según las especificaciones del fabricante original de la familia L78xx. El rechazo de ripple es típico de la serie, ofreciendo alrededor de 60dB de rejection a frecuencias bajas, lo cual resulta suficiente para la mayoría de aplicaciones de electrónica hobby y educativa. La regulación de línea también cumple con lo esperado: variaciones inferiores al 1% ante cambios de tensión de entrada dentro de rangos operativos.

He probado específicamente cada modelo incluidas en el pack:

Todos han funcionado dentro de parametrosexpectativos, aunque he notado que la serie negativa L79xx presenta mayor sensibilidad a sobrecargas que los reguladores positivos, algo consistente con el comportamiento histórico de estos componentes.

Puntos fuertes y aspectos mejorables

Entre los puntos fuertes de este pack destaco la variedad de tensiones incluidas, que permite coversiempre cualquier necesidad común sin necesidad de realizar pedidos adicionales. La relación precio por unidad resulta competitiva, especialmente considerando que incluye reguladores positivos y negativos. El formato TO-220 facilita el montaje y la sustitución, siendo ideal para estudiantes que están aprendiendo electrónica de potencia básica.

Como aspectomejorable, echo de menos una mejor presentación o bandeja organizadora para identificar rápidamente cada modelo. Para usuarios que trabajen frecuentemente con estos componentes, mantener el orden resulta fundamental y el empaquetado genérico no lo facilita. También sería deseable que el vendedor incluyera algunas notas sobre el pinout típico y las condiciones de entrada recomendadas, aunque las hojas de datos están disponibles públicamente en internet y el profesional sabe dónde encontrarlas.

La calidad de fabricación, siendo correcta para el precio, no es comparable con reguladores de fabricante establecido. Para aplicaciones críticas donde la estabilidad de tensión sea primordial, recomendaría investing en componentes de marca verificada.

Veredicto del experto

Este pack de reguladores SUHMS representa una opción práctica y económica para el taller del electrónico hobbyista, el estudiante o el profesional que necesita un stock de repuesto versátil. La variedad de tensiones incluidas cubre el 90% de las necesidades comunes en proyectos de electrónica, y el formato TO-220 garantiza compatibilidad universal con montajes tradicionales.

Lo recomiendo especialmente para:

• Electrónica educativa y formación
• Prototipado rápido de fuentes de alimentación
• Stock de repuesto para el taller
• Proyectos donde el coste por componente sea determinante

No lo recomiendo para aplicaciones industriales críticas o diseños donde la estabilidad a largo plazo sea prioritaria, casos en los que siempre defiendo invertir en componentes de fabricante reconocido aunque suponga mayor coste inicial.

En resumen, es un pack correcto para lo que es: componentes funcionales a buen precio que cumplen su función en el entorno para el que están diseñados. Para el electrónico que busca tener a mano reguladores de varias tensiones sin romper la hucha, esta es una compra acertada.
