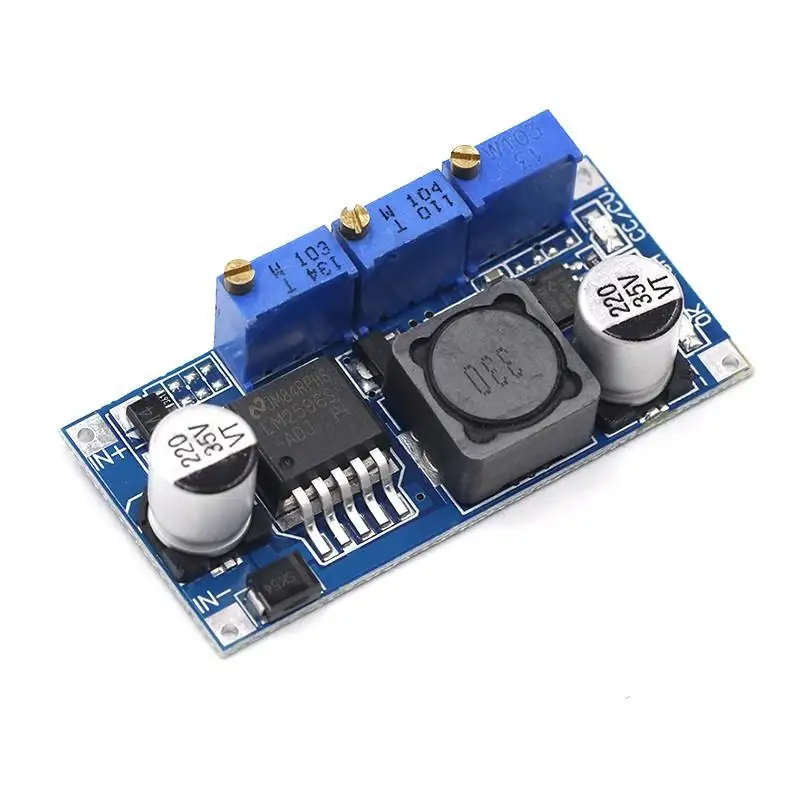

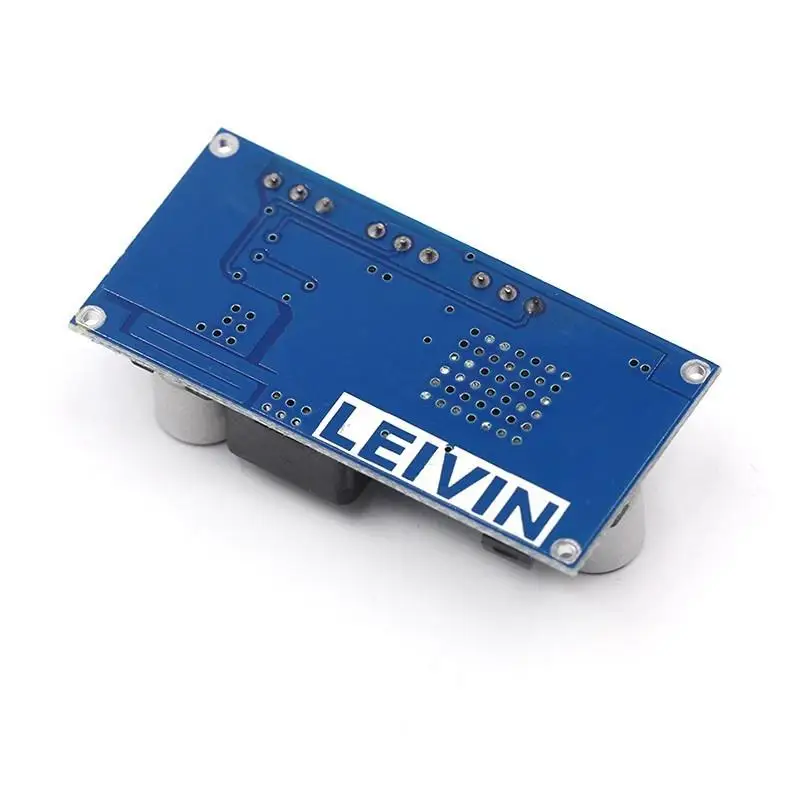

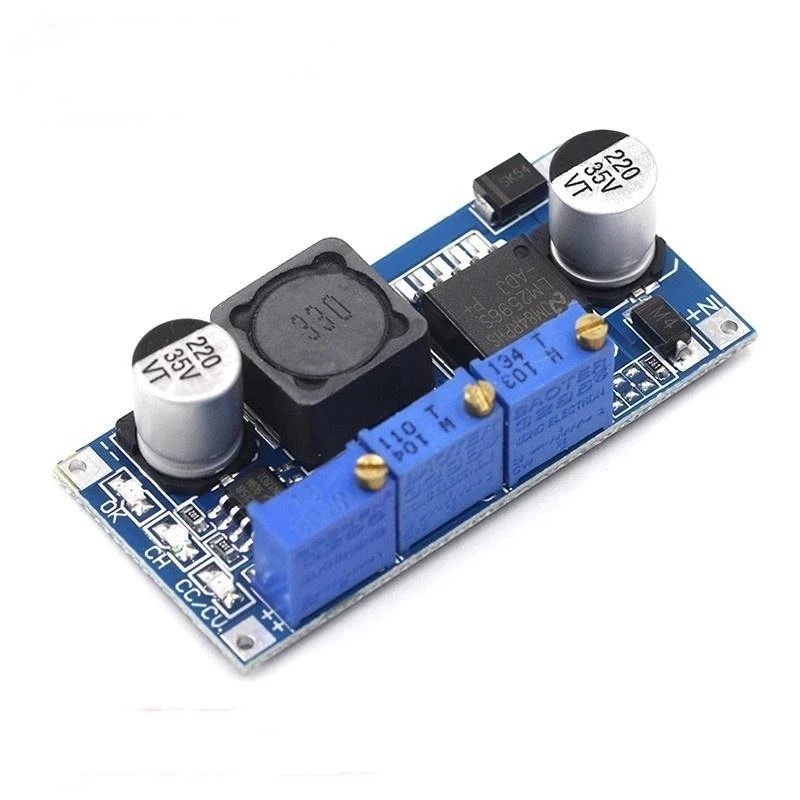

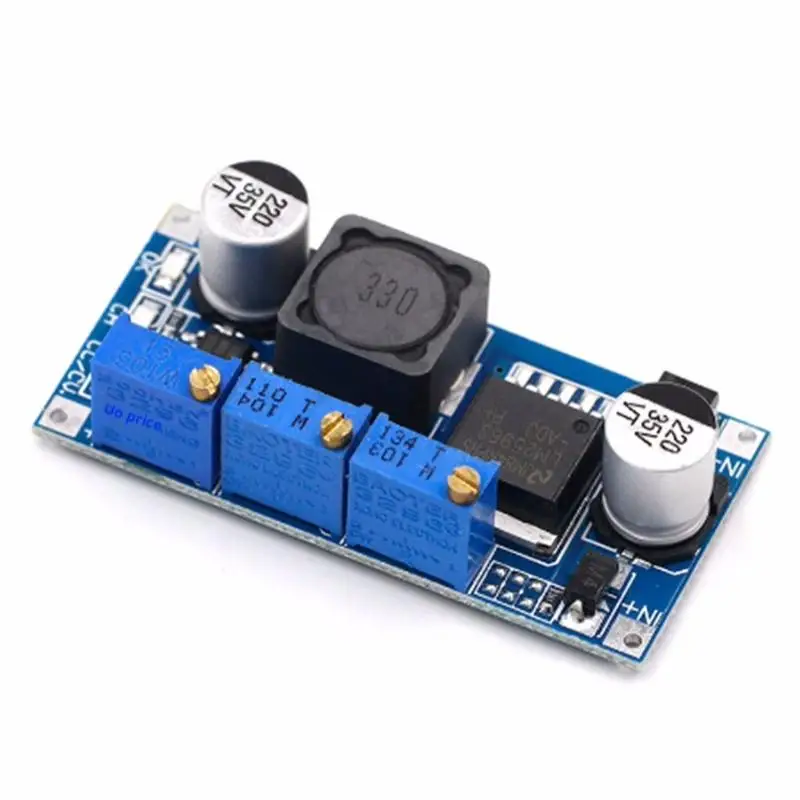

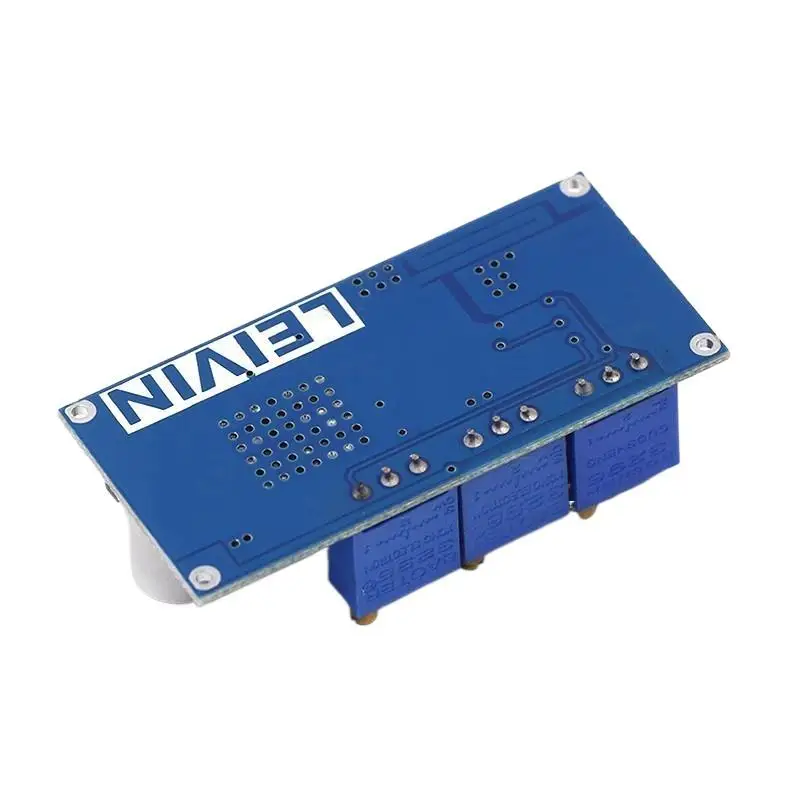

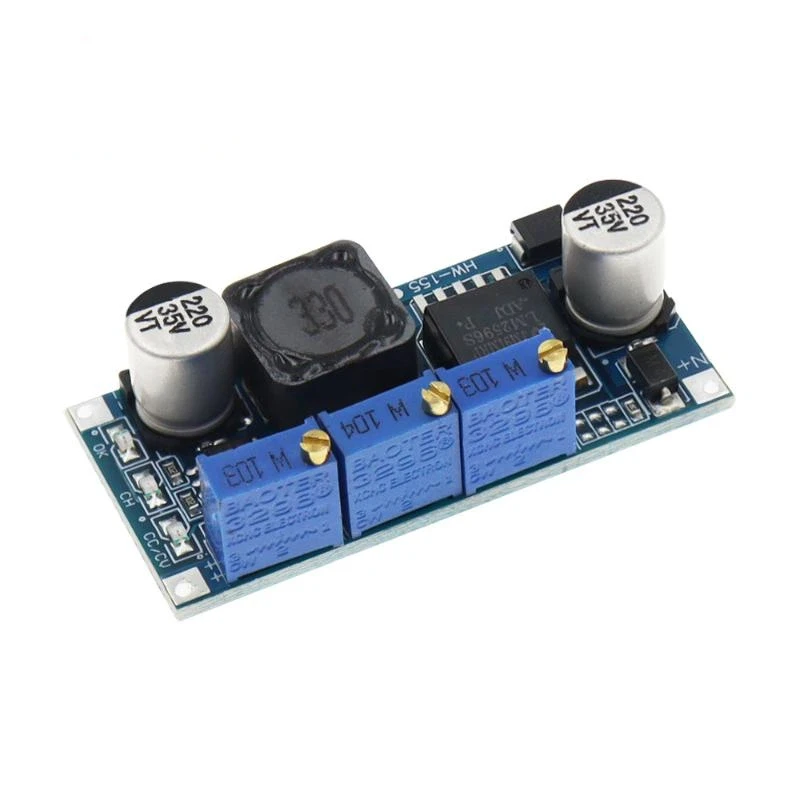

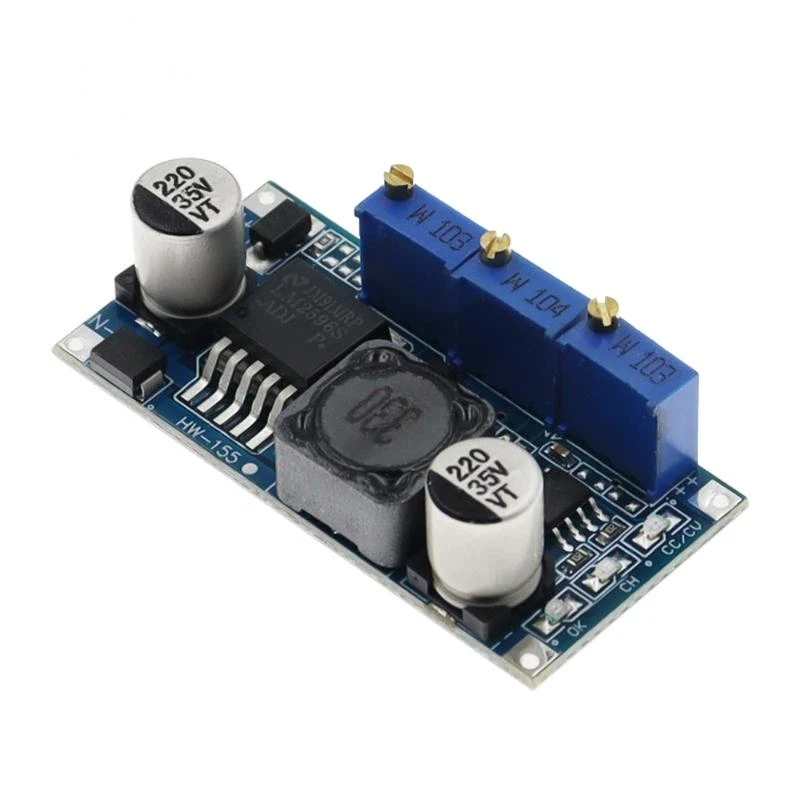

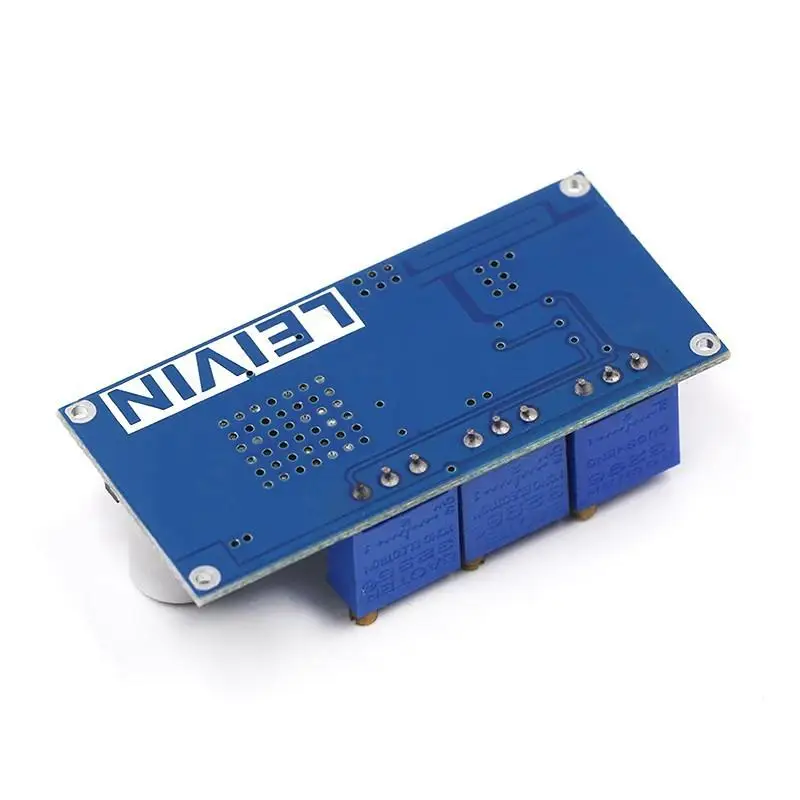

Módulo reductor LM2596 DC-DC Controlador LED ajustable 3A Regulador de voltaje de corriente constante Fuente de alimentación de bajo calor de alta eficiencia
Características:
1.El fijo gira la corriente de la lámpara a 0,1 veces el valor de la corriente constante (en el momento de 2 identificar que está lleno);
2.Mayor polaridad inversa de entrada para protección, diodo;
3.Utilizando referencia dedicada para IC y alta precisión desde la resistencia, para que la corriente constante sea más estable;
(20 grados a 100 grados, la corriente constante 1 a, cuando la temperatura es inferior al 1%).
Especificaciones:
Naturaleza del módulo: módulo de reducción de voltaje no aislado
Rectificación: Rectificación no sincrónica
Voltaje de entrada: 7V a 35V
Voltaje de salida: 1,25 V a 30 V
Corriente de salida: Máximo ajustable 3A
Eficiencia de conversión: 92% (la más alta)
Frecuencia de conmutación: 150 KHZ
Ondulación de salida: 50 mv (máx.) Ancho de banda de 20 m
Regulación de carga: más o menos 0,5%
Regulación de voltaje: más o menos 2,5%
Material: Metal
Tamaño: 48*23*14mm
Embalaje: 1 Uds.
Uso:
* Asegúrate del voltaje y la corriente del 'debe cargar
* Ajuste el potenciómetro de voltaje constante para que el voltaje de salida sea el mismo que el voltaje de carga
* Dirección de ajuste del potenciómetro: en sentido horario (ausencia), en sentido antihorario (disminución)
* Utilice el multímetro en una escala de corriente de 10 A para medir la corriente de cortocircuito de salida y ajuste el potenciómetro de corriente para asegurarse de que la corriente de salida coincida con el valor de corriente de carga esperado.
* La corriente de carga de la lámpara de transferencia es el valor predeterminado 0,1 veces la corriente de carga (valor de corriente constante)
* Conectado al e intente cargar (para los cinco pasos anteriores, el terminal de entrada del módulo está conectado a la fuente de alimentación, la carga de salida NO está conectada a las baterías).
Uso del controlador de corriente constante LED:
* Asegúrese de que la corriente de funcionamiento y el voltaje de funcionamiento máximo del LED que necesita conducir.
* Ajuste el potenciómetro de voltaje constante para asegurarse de que el voltaje de salida sea de hasta el voltaje de funcionamiento máximo del LED.
* Utilice el multímetro en una escala de corriente de 10 A para medir la corriente de cortocircuito de salida y ajuste el potenciómetro de corriente.Para asegurarse de que la corriente de salida coincida con la corriente de funcionamiento esperada del LED.
* Únase a la prueba del LED (para los tres pasos anteriores, el terminal de entrada del módulo está conectado a la fuente de alimentación, la carga de salida NO está conectada al LED).
El ámbito de aplicación:
Carga de baterías de iones de litio: cuando el voltaje de iones de litio es bajo.Si utiliza la carga de voltaje constante directamente.Debido a que la presión es demasiado grande, lo que provoca daños.Entonces, desde el principio, utilice la carga de corriente constante.Al cargar un determinado, vuelva a cambiar automáticamente a la carga de voltaje constante.
Nota:
1.El color del artículo puede ser ligeramente diferente al de las imágenes mostradas en el sitio web debido a muchos factores como el brillo del monitor y el brillo de la luz.Consulte el producto real recibido.
2. Permita una ligera desviación de medición manual para los datos.
