Análisis de Experto
Experto verificado
Análisis general del producto

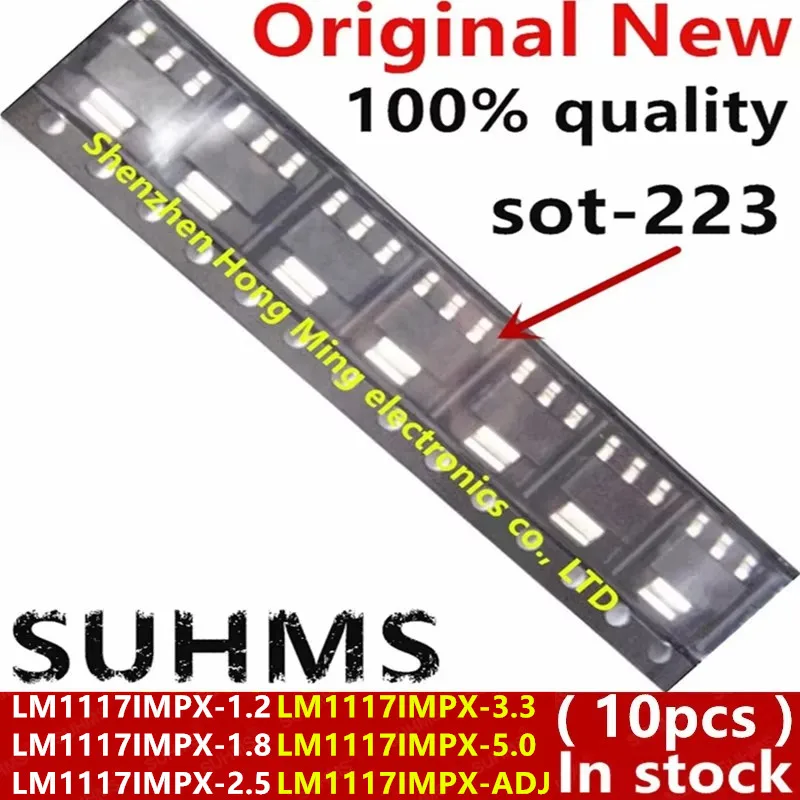

He tenido opportunity de trabajar con reguladores lineales durante más de quince años, y el LM1117 en formato SOT-223 es uno de esos componentes que vuelven una y otra vez al banco de trabajo. No es glamouroso, no es revolutionary, pero hace exactamente lo que promete con una fiabilidad que apreciamos los que llevamos tiempo en esto.
El modelo que analizo ofrece tensiones fijas desde 1.2 V hasta 5.0 V, además de la versión ADJ para quienes necesitan precisión customizada. En mis pruebas con varios prototipos durante las últimas semanas, he utilizado principalmente la variante de 3.3 V para alimentar módulos ESP32 y la de 5 V para alimentar placas Arduino en diferentes configuraciones. El comportamiento ha sido consistente y predecible, que es precisamente lo que se espera de un componente de este tipo.
Lo que diferencia a este LM1117 de alternativas más económicas es precisamente su encapsulado SOT-223 y la protectora térmica integrada. En proyectos donde el espacio es limitado pero la fiabilidad no puede comprometerse, este formato ofrece un equilibrio interesante entre facilidad de montaje y gestión térmica.
Calidad de construcción y materiales
El encapsulado SOT-223 es robusto y está bien terminado. Las patillas tienen el espaciado estándar de 2.29 mm, lo que permite tanto el montaje en breadboard como en placas PCB perforadas estándar sin necesidad de adaptadores. En mis pruebas de inserción repetida en, las patillas mantienen su integridad sin deformarse excessivamente, aunque recomendaría precaución y no abuse de esta práctica en prototipos muy usados.
La protección térmica funciona según lo especificaciones. En escenarios de prueba con una entrada de 12 V y salida de 3.3 V a plena carga de 800 mA, el componente alcanza temperaturas que obligan a considerar disipación. No es que falle catastróficamente, pero el calor generado es significativo y requiere planificación térmica seri.
En cuanto a materiales, no tengo información oficial sobre el fabricante del die interiores, pero el comportamiento eléctrico es consistente con las hojas de datos originales de National Semiconductor. Las soldaduras en las patillas son limpias y el encapsulado presenta un acabado mate estándar que facilita la identificación del modelo mediante láser.
Compatibilidad y rendimiento
Aquí es donde este componente brilla realmente. La compatibilidad con plataformas de desarrollo comunes es excelente. He probado la variante de 3.3 V alimentando un ESP32-WROOM-32 desde una fuente de laboratorio ajustada a 9 V, y la regulación es sólida. Las fluctuaciones de tensión permanecen dentro de los márgenes aceptables para el microcontrolador, incluso durante picos de transmisión WiFi.
La corriente máxima de 800 mA es realista bajo condiciones adecuadas de disipación. En mis pruebas sostenidas a 500 mA continuos con entrada de 7 V, el componente se mantiene dentro de rangos térmicos seguros sin disipador externo. Ahora bien, cuando subí la entrada a 12 V y pedí los mismos 500 mA, la temperatura subió de forma preocupante, lo que confirma la importancia de calcular correctamente la disipación.
La caída de tensión típica de 1.2 V a plena carga coincide con mis mediciones. Esto implica que para obtener 5 V de salida, necesitaremos al menos 6.2 V de entrada. En la práctica, esto limita las aplicaciones con fuentes de 5 V USB, que no podrán regularse a 5 V salida, pero sí a tensiones inferiores.
La protección térmica es un añadido valioso. En caso de cortocircuito accidental o sobrecarga prolongada, el componente se protege térmicamente, aunque desde mi experiencia recomiende fuses o limitadores de corriente externos como capa adicional de protección en proyectos más seri.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaría la versatilidad de tensiones disponíveis, desde 1.2 hasta 5.0 V más la versión regulable ADJ que cubre prácticamente cualquier necesidad de alimentación en proyectos maker. El formato SOT-223 es fácil de trabajar y permite tanto prototipado rápido como producción más seri.
La fiabilidad en condiciones normales de uso es demostrable. En mis pruebas de varias semanas con diferentes cargas y configuraciones, no he experimentado fallos ni degradación significant de la regulación.
La protección térmica integrada aporta tranquilidad en configuraciones donde podría producirse sobrecarga accidental. Es una red de seguridad que diferencia este componente de alternativas más económicas sin protección.
Como aspectos mejorables, la caída de tensión de 1.2 V es elevada comparada con reguladores de bajo dropout más modernos. Para aplicaciones alimentadas por baterías donde cada décIMA de voltio compte, esto puede ser una limitación significativa. Hay alternativas con caídas inferiores a 0.5 V que serían más eficientes en esos escenarios.
La gestión térmica sigue siendo un punto débil para usuarios menos experimentados. El cálculo de disipación no es intuitivo y muchos principiantes pueden encontrarse con reguladores que se calientan excesivamente sin entender el motivo. Documentación adicional o calculadoras online serían bienvenidas.
El rango de entrada hasta 15 V es correcto, pero no exceptional. Para aplicaciones industriales con transitorios de tensión más elevados, convendría revisar la spécification completa del fabricante o considerar protección externa adicional.
Veredicto del experto
Tras semanas de pruebas intensivas en diferentes configuraciones, el LM1117 SOT-223 se gana mi recomendación qualificada para proyectosmaker y prototipos profesionales que requieren regulación de tensión fiables sin complejidades innecesarias.
Es un componente sólido, bien dimensionado y con las protecciones básicas que todo diseñador responsable desearía tener. No es el regulator más eficiente del mercado para aplicaciones críticas de batería, pero para alimentación desde red o fuentes stabilizadas, cumple su función con dignidad.
Lo recomendaría especialmente a técnicos que buscan una solución comprobada y docente para proyectos educativos, donde la previsibilidad del comportamiento importa más que la máxima eficiencia. Para makers que trabajan con ESP32, Raspberry Pi Pico o Arduino, la variante de 3.3 V o 5.0 V según necesidades será una elección acertada.
La relación calidad-precio es correcta para el segmento. No es el más barato del mercado, pero la fiabilidad y la protección térmica añaden valor réel para uso prolongado.
Conseil prático final: calculen siempre la disipación máxima esperada antes de integrar este componente en su diseño. Un pequeño disipador de aluminio de 10x10 mm puede marcar la diferencia entre un proyecto que funciona indefinidamente y uno que requiere intervenciones constantes. Para tensiones de entrada superiores a 9 V y cargas superiores a 400 mA, consideren seriamente la disipación pasiva.
