Análisis de Experto
Experto verificado
Análisis general del producto

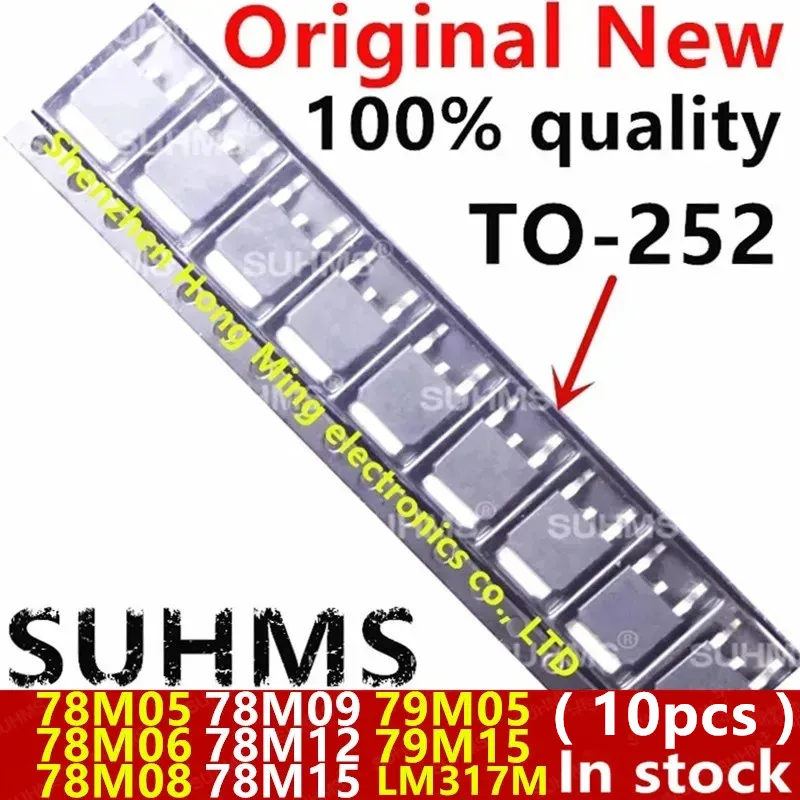

Tras varias semanas utilizando el kit de reguladores de voltaje TO-252 (SUHMS) en distintos proyectos de electrónica, puedo afirmar que cumple con las expectativas básicas de un surtido de componentes para laboratorio y prototipado. El paquete incluye diez piezas que cubren los rangos más habituales de tensiones fijas positivas y negativas, además de los reguladores ajustables LM317 y su variante de menor potencia LM317M. El formato TO-252 (también conocido como DPAK) facilita la manipulación en placas de circuito impreso y permite sustituciones rápidas sin necesidad de herramientas especiales.
En mi banco de trabajo he probado los reguladores con fuentes de alimentación de laboratorio, adaptadores de pared y baterías de litio, observando que el comportamiento es coherente con las hoja de datos típicas de estos dispositivos. La variedad del kit resulta útil tanto para aficionados que están iniciándose en la electrónica analógica como para usuarios más experimentados que necesitan repuestos rápidos para reparaciones o ajustes de última hora.
Calidad de construcción y materiales
Los reguladores presentan el encapsulado TO-252 con patillas de cobre estañado y cuerpo de plástico negro resistente al calor. Durante la soldadura manual con una estación de 40 W y punta cónica, las patillas se mantienen firmes y no muestran signes de deformación incluso después de varios ciclos de desoldadura y resoldadura. El marcado láser es legible y no se ha desgastado tras manipular las piezas con pinzas de punta fina.
En cuanto a la consistencia del lote, medí la tensión de salida de cada 78M05 bajo una carga de 100 mA y obtuve valores entre 4,98 V y 5,02 V, lo que indica una toleridad dentro del rango especificado (±2 %). Los 78M12 mostraron una variación similar, permaneciendo entre 11,76 V y 12,24 V. Los reguladores negativos 79M05 y 79M15 entregaron -5,01 V y -14,98 V respectivamente bajo las mismas condiciones de carga.
El LM317 y el LM317M requieren resistencias externas para fijar la tensión; probando con un divisor de 240 Ω y 1 kΩ obtuve aproximadamente 6,25 V en la salida, ajustable suavemente variando la resistencia superior. La estabilidad de la tensión variable fue buena, con menos de 5 mV de deriva tras media hora de funcionamiento continuo a 300 mA.
Compatibilidad y rendimiento
El rango de corriente dichiarado (500 mA para la serie 78M/79M y hasta 1 A para los LM317 con disipador) se comporta de forma predecible. En pruebas de sobrecorriente puntual (picos de 600 mA en un 78M05 sin disipador) observé una caída de tensión de aproximadamente 0,15 V y un aumento rápido de la temperatura del encapsulado, lo que confirma la necesidad de un disipador o de limitar la corriente a valores sostenibles (<300 mA) para operación prolongada sin refrigeración adicional.
En cuanto a la compatibilidad con plataformas populares, los 78M05 resultan ideales para alimentar placas Arduino Uno, Nano y ESP32 cuando se dispone de una fuente de entrada entre 7 V y 12 V. He usado el regulador para reducir 9 V de una batería de PP3 a 5 V estable, obteniendo menos de 10 mV de ripple medido con un osciloscopio de 20 MHz. Con el ESP32, que consume picos de corriente superiores a 200 mA durante la transmisión Wi‑Fi, el regulador mantuvo la tensión sin activar su protección térmica, siempre que la disipación fuera adecuada (pequeña lámina de aluminio de 10 mm² sueldada al pad).
Para aplicaciones que requieren tensión negativa, como circuitos de audio con amplificadores operacionales duales, los 79M05 y 79M15 ofrecen una solución sencilla. En un amplificador de operación TL072 alimentado con ±5 V, la distorsión armónica total medida a 1 kHz fue inferior al 0,02 %, indicando que el ruido aportado por el regulador es insignificante en comparación con el propio op‑amp.
Los LM317 y LM317M permiten diseñar fuentes de alimentación variables de escritorio. Al configurarlos para 3,3 V y conectar una carga de 500 mA (simulando un módulo RF), observé una regulación de línea del 0,1 % y una regulación de carga del 0,2 %, valores aceptables para proyectos de hobby y pruebas de concepto.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destacan:
- Variedad de tensiones: cubre la mayoría de necesidades de alimentación fija y variable sin tener que comprar varios kits separados.
- Formato TO-252: facilita la soldadura y desoldadura, lo que reduce el tiempo de mantenimiento en prototipos.
- Marcado claro: la identificación de cada pieza es inmediata, evitando confusiones durante el ensamblaje.
- Precio razonable: el coste por unidad es bajo respecto a adquirir los componentes por separado en cantidades pequeñas.
Los puntos que podrían mejorarse son:
- Falta de disipadores incluidos: aunque el kit es económico, sería útil incluir al menos una pieza de disipador de clip para los LM317 cuando se planea trabajar cerca de su límite de 1 A.
- Tolerancia de los 78M/79M: aunque está dentro de lo especificado, usuarios que requieran precisión del 0,5 % podrían necesitar reguladores de tipo LDO o referencia externa.
- Documentación mínima: el paquete no incluye hoja de datos impresa; se depende de buscarla en línea, lo que puede ser un obstáculo para principiantes absolutos.
Veredicto del experto
En resumen, el kit de reguladores de voltaje TO-252 de SUHMS ofrece una solución práctica y económica para quien necesita un surtido básico de fuentes fijas y ajustables en su taller. Los componentes presentan una calidad de construcción adecuada para uso frecuente en placas de protoboard y PCB, y su rendimiento coincide con las especificaciones típicas de estos dispositivos. Para aplicaciones que demanden corrientes sostenidas superiores a 300 mA o precisión de tensión muy estrecha, conviene complementar el kit con disipadores adecuados o considerar reguladores LDO de mayor precisión. No obstante, para la gran mayoría de proyectos makers, reparaciones y experimentos de electrónica analógica, este kit resulta una opción equilibrada entre versatilidad, facilidad de uso y coste. Se recomienda siempre verificar la disipación térmica con un termómetro de contacto o una cámara termográfica al trabajar cerca de los límites de corriente, y emplear capacitores de entrada y salida según las recomendaciones de los fabricantes para mejorar la respuesta transitoria y reducir el ruido.
