Análisis general del producto

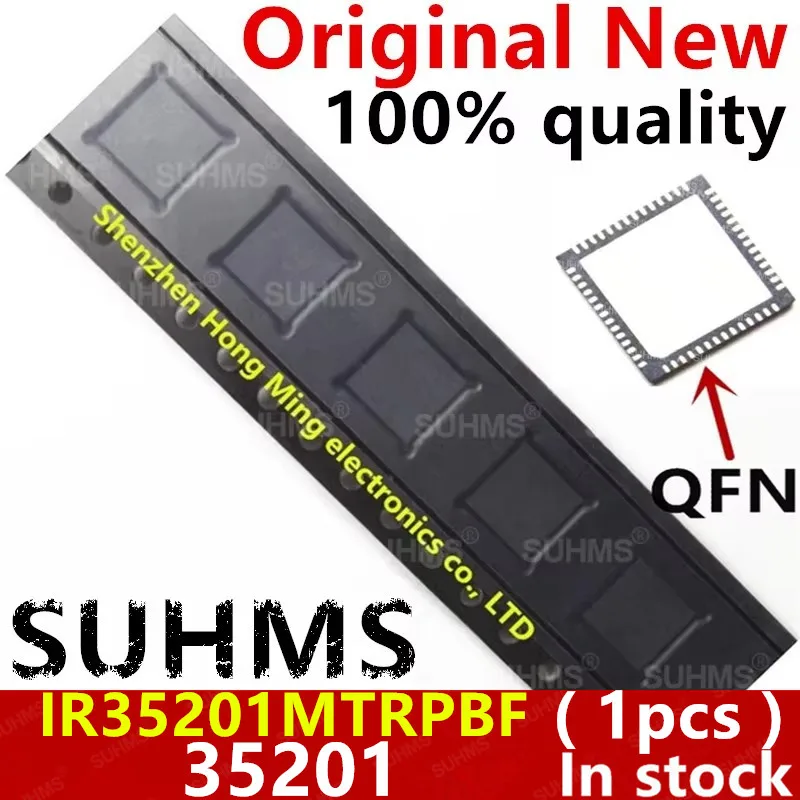

He analizado el IR35201MTRPBF (IR35201 35201) en su encapsulado QFN-56, presentado como un circuito integrado activo destinado a diseños que requieren alta confiabilidad. La descripción lo sitúa como una pieza 100% nueva, concebida para integrarse sin desgaste previo en placas de prototipado o producción, y con patillas en cuadrícula que facilitan la soldadura por reflujo y la inspección pos-ensamble. Se enfatiza que, al tratarse de un dispositivo activo, su comportamiento final depende del circuito externo y de la hoja de datos para conocer alimentación y pines de control. En la práctica, este tipo de dispositivo suele funcionar como controlador/driver en subsistemas de gestión de potencia o sistemas de control análogo/digital de alto rendimiento. Su venta individual resulta adecuada para proyectos de desarrollo o lotes pequeños, donde no hay demanda de grandes tandas.
Calidad de construcción y materiales
La elección del encapsulado QFN-56 ofrece un formato compacto y una distribución de pads en cuadrícula que favorece la soldadura por reflujo y la inspección visual tras el montaje. En escenarios de prototipado, esa geometría facilita el control de alineación y el verificado de puentes/soldaduras superficiales. La descripción subraya explícitamente que el chipset es 100% nuevo, lo que ofrece una garantía de no desgaste previo y consistencia entre unidades de compra; no obstante, no aporta datos sobre acabados de las patillas, espesor de la carcasa, ni presencia de un pad térmico central, elementos que suelen influir en la disipación y en la fiabilidad en líneas de producción. Tampoco se especifican indicaciones de manejo estático (ESD) o requisitos de limpieza, componentes pasivos cercanos y prácticas de ensamblaje recomendadas. Por tanto, aunque la construcción parece adecuada para montaje SMD, conviene revisar la hoja de datos para confirmar el plan de PCB, el pad footprint y las recomendaciones de reflujo.
En cuanto a la disipación, la realidad de un QFN-56 activo suele exigir un conocimiento claro del pad térmico y de las condiciones de flujo de aire o de disipación pasiva. Dado que la descripción no menciona estos apartados, recomiendo confirmar la presencia de un pad térmico y, en su caso, dimensionar la huella de cobre y la máscara de soldadura para evitar acumulación de calor en cargas sostenidas. En práctica, la estabilidad a largo plazo del rendimiento depende fuertemente de una buena distribución térmica y de un saneamiento adecuado de las posibles vias de fuga.
Compatibilidad y rendimiento
La compatibilidad de este chip con placas de prototipado estándar depende principalmente del footprint QFN-56 y de la viabilidad de soldarlo en un diseño existente. La descripción sugiere que la huella debe ser verificada con respecto al diseño de PCB antes de la compra, lo cual es prudente: en proyectos donde el footprint no coincide exactamente, es fácil cometer errores de montaje o de conectividad de pines de control y alimentación. El rendimiento de este dispositivo, al ser un componente activo, está acotado por el diseño del circuito externo: resistencias, condensadores y otros elementos pasivos alrededor del IR35201MTRPBF determinarán funciones como velocidad de conmutación, estabilidad de lazo de control, filtrado y respuesta transiente. Sin la hoja de datos, no es posible estimar tolerancias, caudales de corriente, o límites de temperatura operativa; por ello, cualquier evaluación de rendimiento debe realizarse con la documentación oficial a mano y, preferentemente, en un banco de pruebas con un prototipo de PCB diseñado para este chip.
En el uso cotidiano, sería habitual ver este tipo de chips integrados en controladores de potencia de buck/boost o en reguladores multipaso para suministros críticos. En escenarios de laboratorio, se podría montar en una placa de desarrollo con alimentación regulada, observando cuidadosamente el comportamiento de control, tiempos de respuesta y estabilidad con diferentes cargas. En comparación con soluciones de control de potencia más integradas, este IR35201MTRPBF ofrece flexibilidad, siempre que se disponga del diseño auxiliar adecuado y del conocimiento de las tensiones y pins de control.
Puntos fuertes y aspectos mejorables
- Puntos fuertes:
- Encapsulado QFN-56: formato compacto que favorece montajes de alta densidad y rutas cortas de señal.
- Grilla de patillas: facilita la soldadura por reflujo y la inspección visual, reduciendo fallos de montaje.
- Producto nuevo: sin desgaste previo, lo que es ventajoso para consistencia de rendimiento en prototipos.
- Ideal para prototipos y lotes pequeños donde se busca reemplazo rápido o pruebas de concepto.
-Aspectos mejorables/consideraciones:
- Falta de especificaciones técnicas en la descripción: alimentación, pines de control y requisitos de programación o configuración no están detallados; imprescindible consultar la hoja de datos para un diseño correcto.
- Ausencia de datos de disipación y pad térmico: sin información sobre manejo térmico, conviene confirmar si hay pad central y cuáles son las recomendaciones de disipación para cargas realistas.
- Compatibilidad de footprint: la necesidad de verificar la huella antes de la compra sugiere que no es un reemplazo directo para diseños existentes; podría requerir rediseño de PCB.
- Falta de detalles de protección y ESD: en aplicaciones de alta confiabilidad, conviene conocer si trae protección integrada y qué norms de ESD soporta.
Consejos prácticos de uso
- Antes de montar, verifica el footprint en el software de PCB y realiza una DRC específica para QFN-56.
- Consulta la hoja de datos para confirmar voltajes de alimentación, pines de control y configuraciones necesarias; diseña la red de decoupling y filtros recomendados alrededor del dispositivo.
- Si hay un pad térmico, asegúrate de que la placa tenga una adecuada disipación y que la pasta de soldar esté correctamente aplicada para evitar voids.
- Protege las señales de control con trazas propias y considera protección ESD en las líneas sensibles.
- Mantén las unidades en un ambiente seco y utiliza pinzas antiestáticas para manipulación.
Veredicto del experto
Como pieza de un ecosistema de control de potencia, el IR35201MTRPBF ofrece un formato compacto y una ruta clara para diseños de alta fiabilidad cuando se combinan con el resto del esquema correcto. Su mayor fortaleza reside en la combinación de encapsulado y la promesa de “nuevo” sin desgaste, lo que facilita el comportamiento estable en prototipos. Sin embargo, la ausencia de datos técnicos críticos en la descripción (alimentación, pines de control, disipación, protección) hace imprescindible obtener la hoja de datos y trabajar con un diseño de PCB específico para este chip. En comparación con alternativas que ya incluyen módulos de control de potencia o soluciones con documentación más explícita, este componente puede ser una opción atractiva para proyectos de desarrollo avanzados o series pequeñas, siempre que se disponga del diseño correcto y de una verificación exhaustiva en banco de pruebas. Si tu objetivo es integrar un controlador activo de este tipo en una placa con espacio limitado y con previsión de producción moderada, este IR35201MTRPBF puede encajar, siempre que cuentes con la documentación oficial y un diseño de PCB adaptado.
