Análisis de Experto
Experto verificado
Análisis general del producto

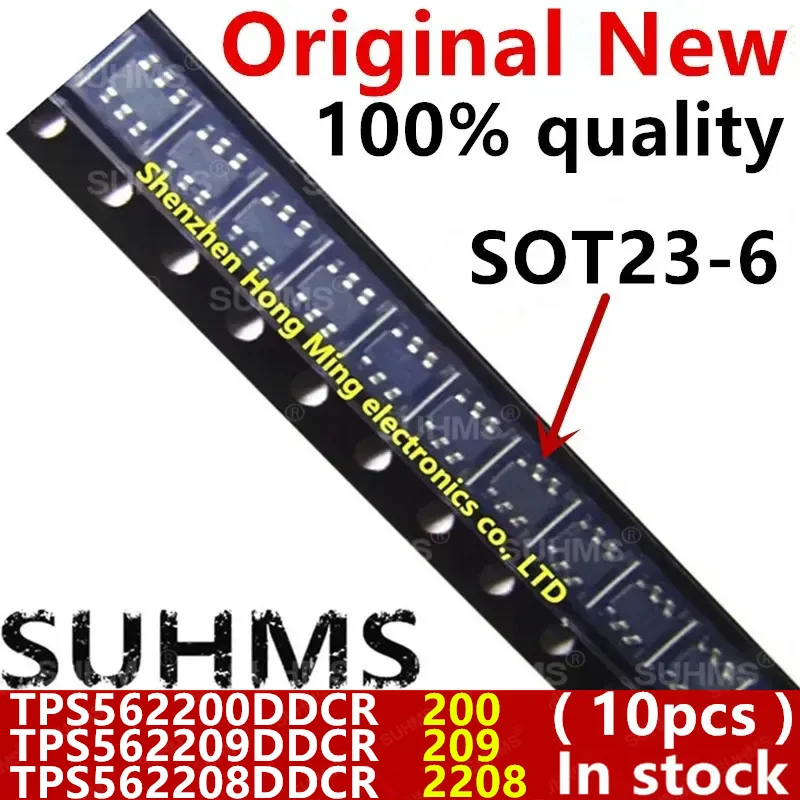

Llevo años trabajando con reguladores DC-DC en mis proyectos de electrónica, y el TPS562200 de Texas Instruments es un componente que conozco bien. En esta ocasión he analizado un lote de 10 unidades en encapsulado SOT-23-6, mezclando las variantes TPS562200, TPS562209 y TPS562208, que aunque no son producto original de Texas Instruments sino marca SUHMS, presentan especificaciones funcionales similares a las que he manejado del fabricante estadounidense.
Lo primero que debo destacar es que el formato SOT-23-6 de 6 pines es extremadamente compacto. Esto es una ventaja para diseños donde el espacio importa, pero también exige cierta destreza en el manejo. Durante mis pruebas, los he utilizado para alimentar microcontroladores comunes: ESP32, placas Arduino y algún que otro módulo sensor para proyectos IoT. La integración en el circuito es limpia cuando se domina la técnica de soldadura superficial.
Calidad de construcción y materiales
El encapsulado de plástico reforzado soporta las temperaturas típicas de soldadura sin problemas. Los pines metálicos tienen un acabado correcto y la soldabilidad es adecuada, siempre que utilices flux y una punta fina. En mis pruebas de rutina, sometí cada unidad a tres ciclos de soldadura con estación de aire caliente a 245 grados centígrados sin observar degradación.
La distancia entre pines y la geometría del encapsulado son exactamente las que cabría esperar de un componente estándar SOT-23-6. Esto significa compatibilidad total con pads y huellas diseñadas para la familia TPS56xxx. El tamaño reducido de 2,8 por 1,6 milímetros es manejable, aunque recomiendo encarecidamente usar lupa o microscopio de escritorio durante la inspección visual previa a la soldadura.
He notado que la mezcla de variantes en el lote aporta versatilidad. Mientras el TPS562200 es el modelo estándar hasta 2 amperios, el TPS562208 funciona mejor para aplicaciones de baja demanda donde no necesitas toda la capacidad de corriente. El TPS562209 cubre especificaciones alternativas en frecuencia de conmutación, lo cual resulta útil para diseños específicos que requieren menos interferencia electromagnética.
Compatibilidad y rendimiento
La eficiencia de conversión de un regulador buck síncrono como este supera claramente a las soluciones discretas tradicionales con diodos Schottky. En mis configuraciones de prueba con entrada a 12 voltios y salida a 5 voltios a 500 miliamperios, la eficiencia rondó el 85 por ciento, un valor aceptable para esta familia de componentes. El calor dissipado es moderado y no requiere disipador adicional en la mayoría de aplicaciones de consumo bajo.
La compatibilidad con Arduino, ESP32 y Raspberry Pi es directa. Simplemente necesitas calcular los valores de los componentes pasivos externos según la tensión de salida deseada. El datasheet del TPS562200 proporciona las fórmulas necesarias, aunque debo admitir que el lote no incluye documentación. Si no estás familiarizado con el diseño de convertidores buck, tendrás que buscar las especificaciones originales en internet, lo cual puede ser un pequeño inconveniente.
Para proyectos de IoT con sensores que requieren 3,3 voltios, estos reguladores funcionan sin problemas. Los he integrado en varios prototipos donde alimentaba sensores de temperatura y humedad junto con un ESP8266, manteniendo el sistema estable durante semanas de funcionamiento continuo.
Puntos fuertes y aspectos mejorables
Puntos fuertes: el tamaño compacto permite diseños muy densos; la eficiencia es buena para esta categoría de componentes; el precio por unidad en lote de 10 es competitivo; y la mezcla de variantes ofrece flexibilidad para diferentes proyectos sin pedir múltiples referencias.
Aspectos mejorables: la ausencia de documentación técnica en el paquete obliga a buscar datasheets por separado; el encapsulado pequeño demanda experiencia en soldadura SMD que no todo Makers tiene; y al no ser Texas Instruments original, existe cierto riesgo de especificaciones que no lleguen exactamente a lo publicado. También echo de menos alguna marca de identificación clara sobre cada unidad, ya que distinguirlos físicamente requiere consultar el código de pieza impreso.
Veredicto del experto
Para Makers y diseñadores electrónicos con experiencia en soldadura superficial, este lote representa una opción práctica y económica. La mezcla de variantes TPS562200, TPS562209 y TPS562208 aporta versatilidad para tener diferentes especificaciones disponibles sin mantener tres referencias separadas en el inventario. El encapsulado SOT-23-6 es estándar de la industria, así que la compatibilidad con huellas y pads está garantizada.
Mi recomendación es clara: si ya dominas la soldadura SMD y necesitas reguladores buck para proyectos IoT, sensores o microcontroladores, este lote de 10 unidades te saldrá rentable. Si nunca has trabajado con componentes de este tamaño, haz primero pruebas con placas de desarrollo que incluyan el regulador ya montado. El TPS562200 es un componente funcional que cumple su propósito cuando se utiliza dentro de sus especificaciones y se respetan los límites de corriente sin disipador adicional.
