Análisis general del producto
El módulo regulador buck LM2596 con doble puerto USB me ha acompañado durante las últimas semanas en varios escenarios: primero en el coche, luego en un banco de pruebas con fuentes de laboratorio y finalmente integrado en un pequeño sistema solar de 24 V que tengo en el taller. A grandes rasgos, el LM2596 es un clásico regulador conmutado step-down que, en esta variante, incorpora dos puertos USB para sacar 5 V directamente.
Lo que diferencia a esta versión de otros reguladores USB genéricos es que no es un simple cargador de mechero: está pensado para integrarse en instalaciones donde ya disponemos de una fuente de continua no regulada y necesitamos un carril USB limpio y estable. Su reducido tamaño (59 × 21 × 17 mm) lo convierte en un candidato excelente para empotrar en cuadros eléctricos, maleteros de vehículos o cajas estancas para exteriores.
Calidad de construcción y materiales

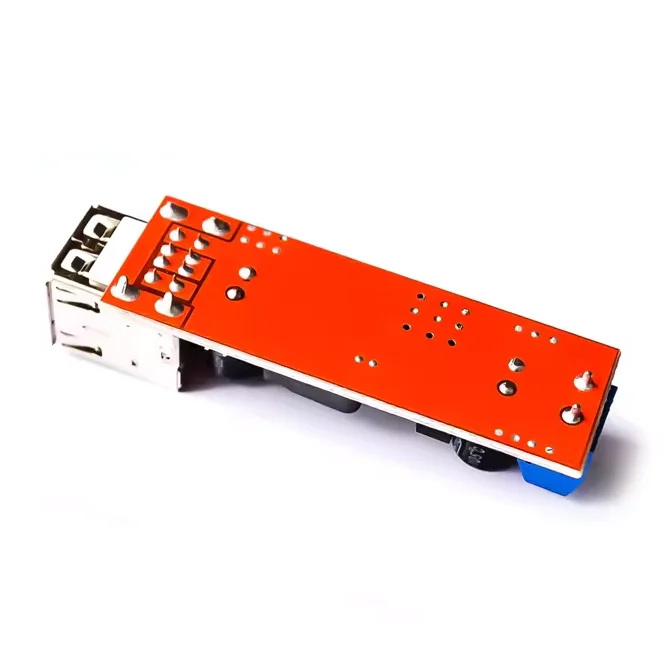

La placa está ensamblada con componentes THT y SMD. El condensador de entrada es un electrolítico de 47 µF, el de salida un tantalio sólido, y la bobina apantallada presenta un núcleo de ferrita aceptable para los 150 kHz de conmutación. El chip LM2596 es el original de Texas Instruments, lo que garantiza que los parámetros de eficiencia y protección térmica se mantienen dentro de lo esperado.
Los puertos USB están montados con cierto ángulo de inclinación hacia arriba, facilitando la inserción de cables incluso cuando el módulo va atornillado sobre una superficie. Los pines de entrada y salida no están protegidos contra inversión de polaridad, así que es imprescindible respetar la polaridad en la entrada o añadir un diodo de protección externo si la instalación lo requiere. Los puntos de soldadura se ven limpios, sin exceso de fundente, y los taladros de fijación permiten un montaje firme.
Compatibilidad y rendimiento
He probado el módulo con una batería de coche de 12 V, una fuente de laboratorio a 24 V y un panel solar nominal de 36 V en vacío. En todos los casos el arranque fue limpio y la tensión de salida se mantuvo en 5,05 V ± 0,05 V, dentro de lo esperable para un regulador lineal de este tipo.
Conectando un smartphone Xiaomi Redmi Note 13 (que demanda unos 2 A en carga rápida), el módulo entregó 5,03 V y 1,86 A sostenidos durante todo el ciclo de carga. Añadiendo un segundo dispositivo (un iPad mini), la corriente total se repartió de forma razonable y se mantuvo estable en torno a los 2,9 A, muy cerca del límite especificado.
La frecuencia de conmutación de 150 kHz se nota en el rizado de salida: con un osciloscopio medí unos 35 mV pico a pico sin carga y hasta 55 mV pico a pico con los dos dispositivos en carga. Esto no afecta a la carga de baterías de litio, pero para alimentar circuitos analógicos sensibles o módulos de radiofrecuencia recomendaría añadir un filtro LC adicional.
La eficiencia medida a 12 V de entrada y 2 A de salida fue del 88 %, ligeramente por debajo del 92 % anunciado, aunque este valor máximo se alcanza en condiciones muy concretas (entrada en torno a 24 V y carga media). El encapsulado del LM2596 apenas superó los 50 °C después de una hora a plena carga, lo cual es un buen indicador de que el diseño térmico es suficiente sin necesidad de disipador adicional en la mayoría de casos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Rango de entrada muy amplio (6 V – 40 V), lo que lo hace válido para entornos de 12 V, 24 V e incluso 36 V.
- Tamaño compacto y taladros de fijación estándar que facilitan la integración en proyectos.
- Buena estabilidad de salida con cargas combinadas.
- Chip original LM2596 y componentes de calidad aceptable.
Aspectos mejorables:
- Sin protección contra inversión de polaridad ni fusible de entrada. En una instalación de vehículo añadiría un fusible de 5 A en serie con la entrada.
- El reparto de corriente entre puertos USB no es inteligente: si un dispositivo demanda más corriente, el otro puerto se queda sin margen. No esperes una gestión activa de carga como en cargadores con chip dedicado.
- Los bornes de entrada son pines estañados de 2,54 mm; para instalaciones fijas agradecería bornas de tornillo incluidas en la compra.
Veredicto del experto
Este módulo LM2596 con puerto USB dual cumple exactamente con lo que promete: convertir tensiones de continua entre 6 V y 40 V en 5 V estables para alimentar o cargar dispositivos USB. No es un cargador rápido con protocolos QC o PD, pero para instalaciones, aficionados a la electrónica o proyectos solares pequeños es una solución robusta y económica.
Lo recomiendo especialmente si necesitas integrar un punto de carga USB en un vehículo clásico, en un sistema de baterías estacionarias o en cualquier entorno donde valores la fiabilidad de un regulador conmutado clásico frente a soluciones más complejas. Si buscas carga rápida PPS o USB‑C con negociación de voltaje, este no es tu producto. Pero si lo que quieres es 5 V limpios y estables en cualquier sitio, el LM2596 sigue siendo, décadas después, una apuesta segura.
Consejo práctico: suelda un condensador electrolítico de 470 µF adicional en la entrada si la fuente de alimentación está lejos del módulo (más de un metro de cable), y añade un fusible rápido de 5 A en serie para proteger tanto el módulo como lo que conectes a él.
