Descripción
Descripción del producto

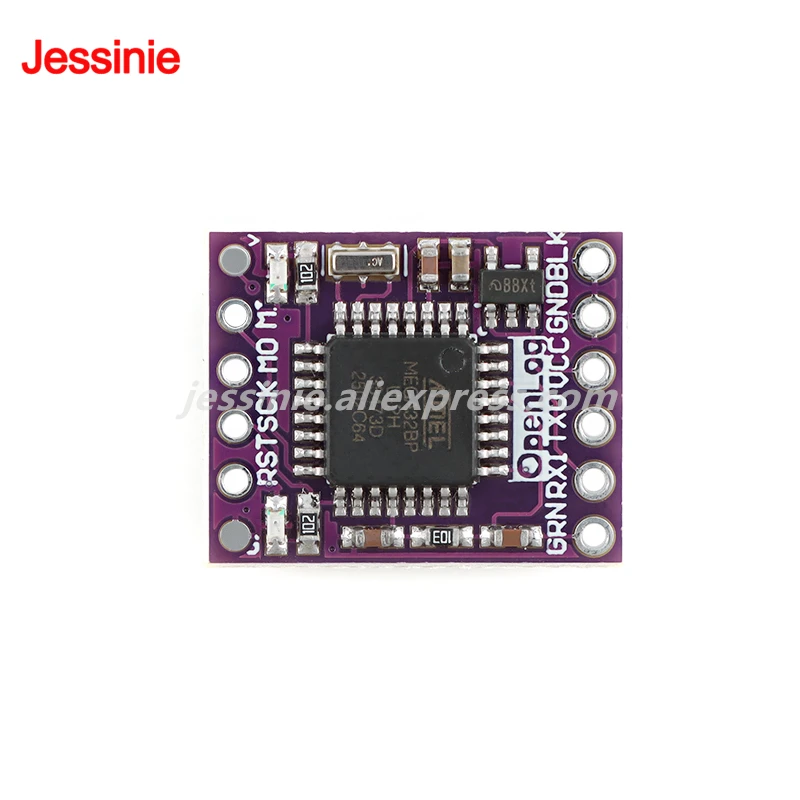

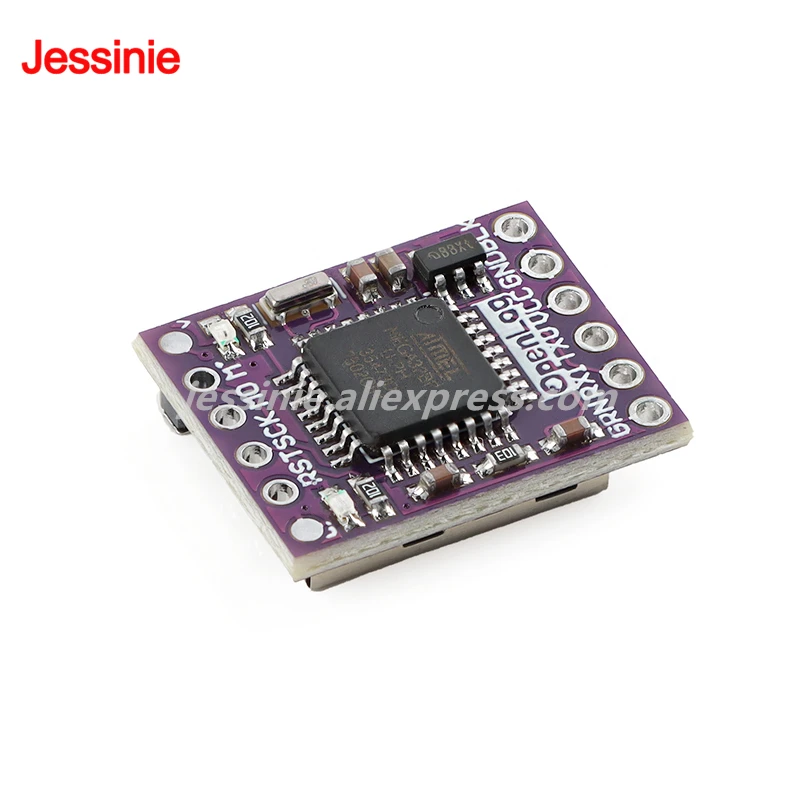

Este producto es un registrador de datos que registra datos en una tarjeta de memoria a través de un puerto serie universal UART.Esta función es similar a una grabadora de datos de vuelo, grabando datos enviados por un dispositivo host al puerto serie y guardando los datos como texto en una tarjeta de memoria.Este producto es compatible con tableros de control de vuelo que ejecutan firmware CleanFlight.Al conectarlo al puerto serie correspondiente y configurarlo utilizando el software CleanFlight Configurator en la computadora host, puede registrar datos operativos importantes del dron en una tarjeta de memoria.Luego, los datos de vuelo se pueden reproducir y analizar utilizando el software Blackbox Flight Data Recorder.
Características del producto
Voltaje de entrada 3,3 V ~ 12 V (se recomienda 3,3 V ~ 5 V)
Formato de memoria: FAT32, admite hasta 64 GB de memoria
Interfaz serie UART
Velocidad en baudios ajustable
Cargador de arranque predeterminado: Pro Mini ATmega328P 5V 16MHz
Parámetros técnicos
1.Admite almacenamiento en tarjetas TF de formato FAT16/FAT32, con una capacidad de almacenamiento de hasta 32 GB
2.Cambiar la configuración, como la velocidad en baudios, editando el archivo de configuración en la tarjeta TF en una computadora (para tarjetas nuevas, el archivo de configuración se creará automáticamente la primera vez que se encienda la tarjeta).No se requieren herramientas especiales para ajustar la configuración del puerto serie según sus necesidades.
3.Velocidad de transmisión ajustable de 300-1,000 bps
4.Las conexiones mínimas para el funcionamiento son VCC, GND y RX.
5.Dos LED indican el estado de funcionamiento.
6.Voltaje de entrada: 3,3 V a 12 V, 3,3 V a 5 V.7.Corriente inactiva: 2 mA, 6 mA a la velocidad máxima de grabación.
Nota:Después de insertar la tarjeta de memoria y encenderla por primera vez, se generará un archivo Config.txt en la tarjeta de memoria.Este archivo contiene los parámetros de velocidad en baudios del puerto serie.Estos parámetros se pueden modificar.Asegúrese de que la velocidad en baudios del puerto serie del controlador de vuelo o del circuito principal coincida con la velocidad en baudios de la grabadora.

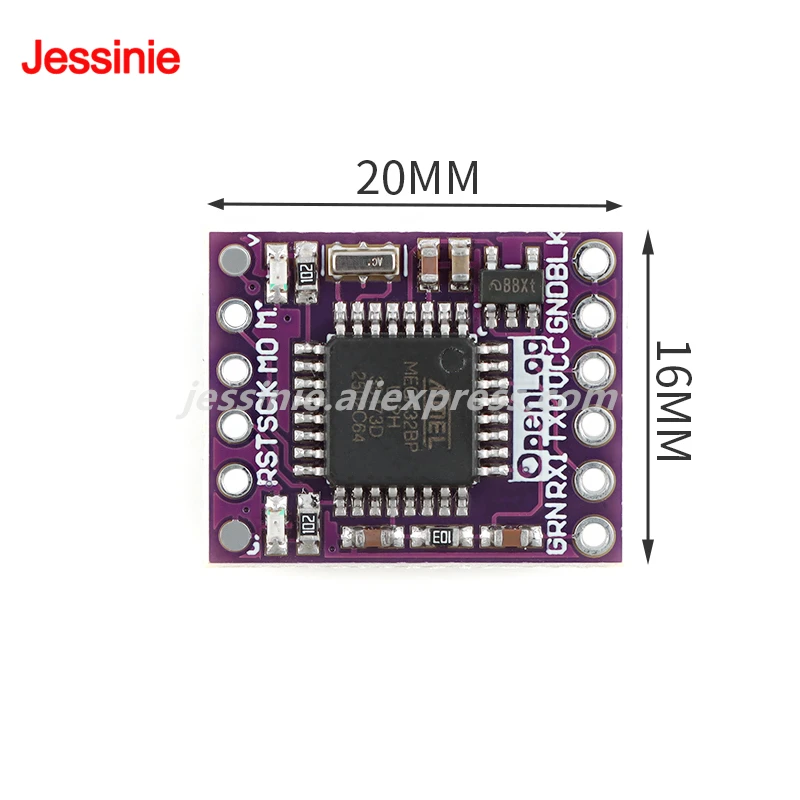

Descripción del pin
RST: Restablecer
SCK: línea de reloj SPI
MO: Salida maestra, línea de datos de entrada esclava
MI: entrada maestra, línea de datos de salida esclava
GRN: DTR
RXI: pin de recepción del puerto serie
TX0: pin de transmisión del puerto serie
VCC: fuente de alimentación positiva
GND: fuente de alimentación negativa
BLK: Tierra
