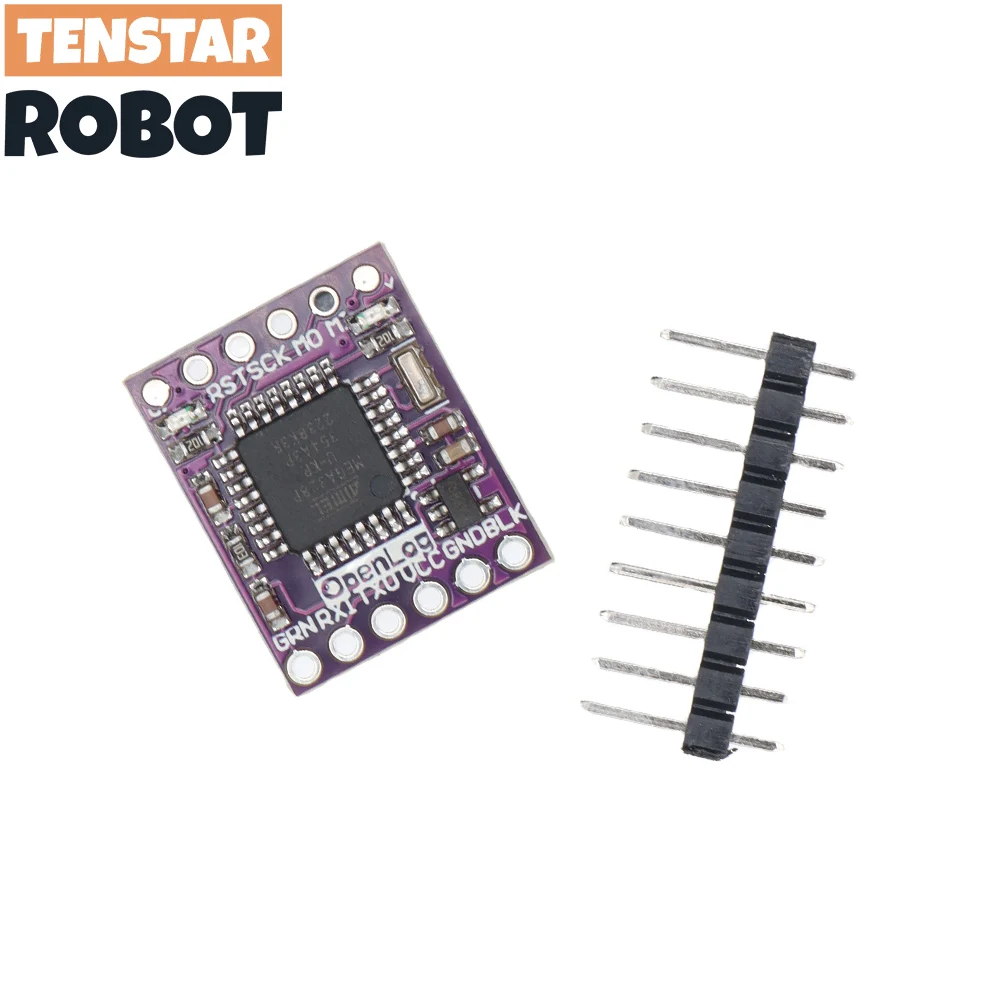

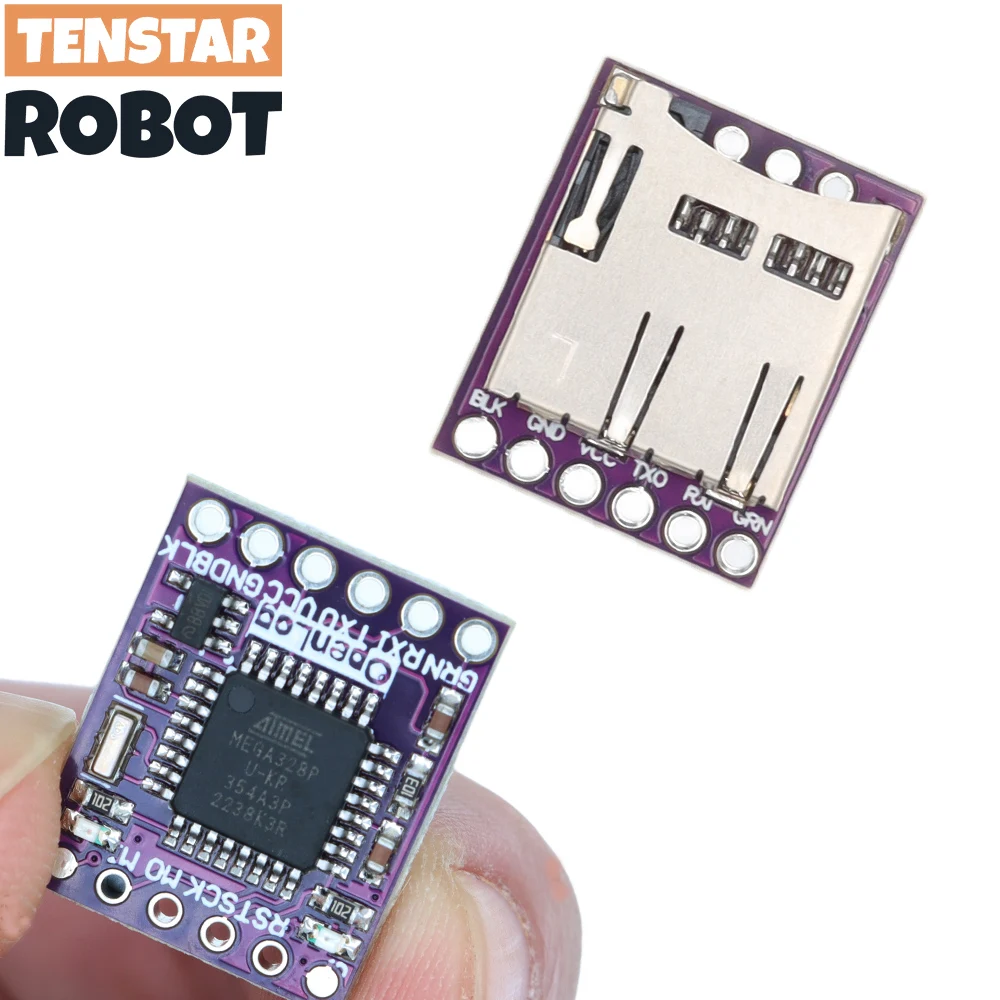

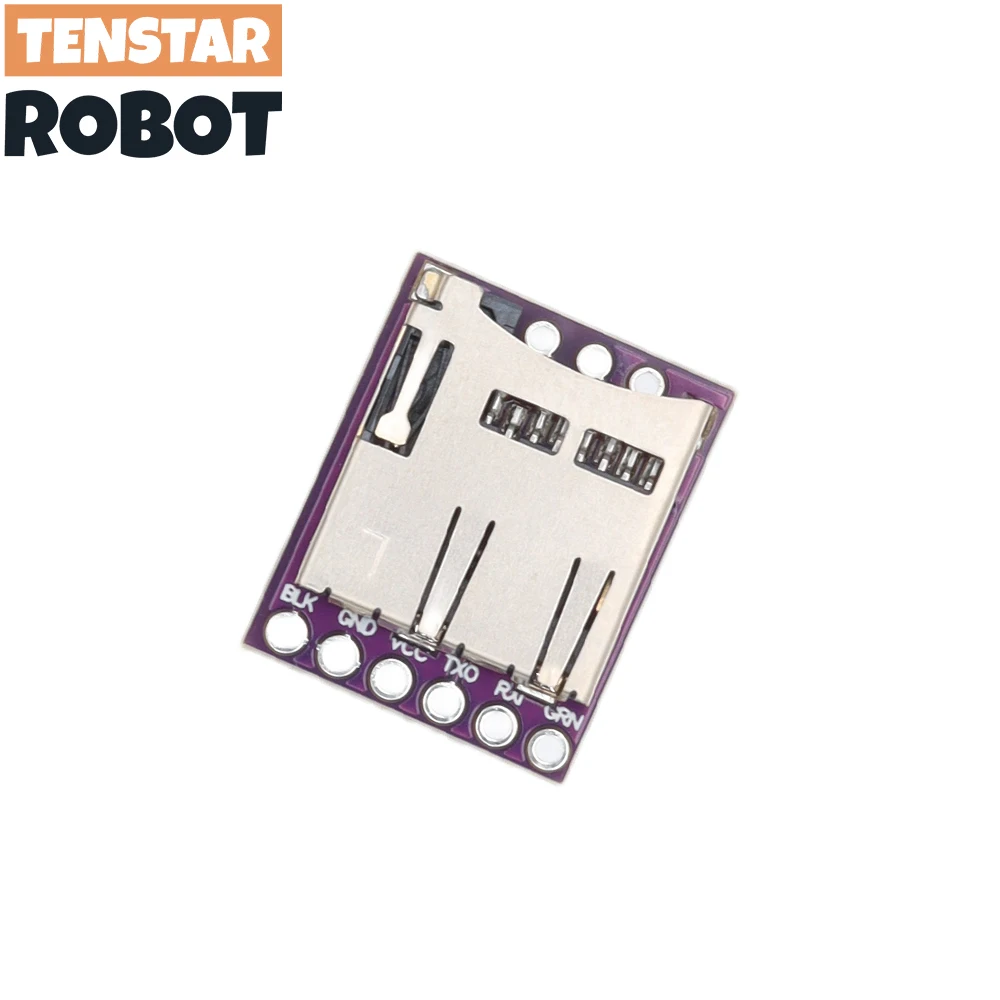

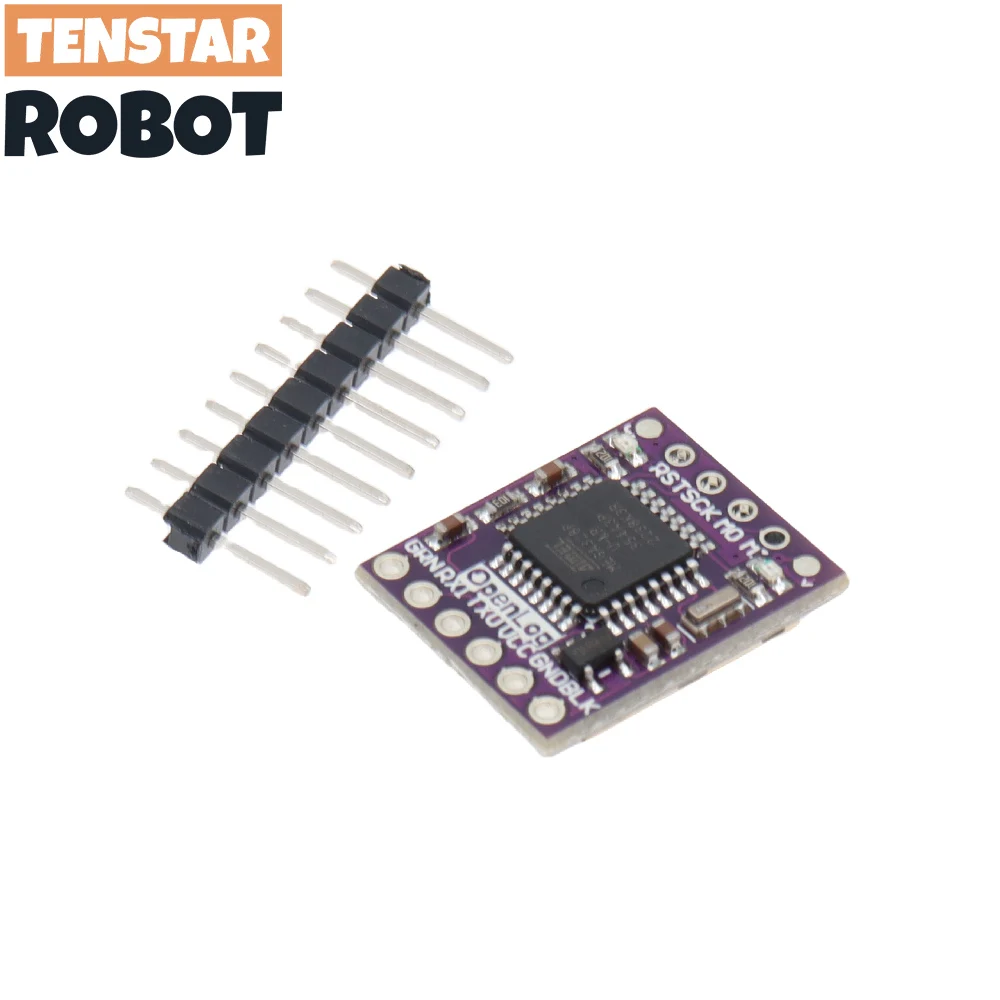

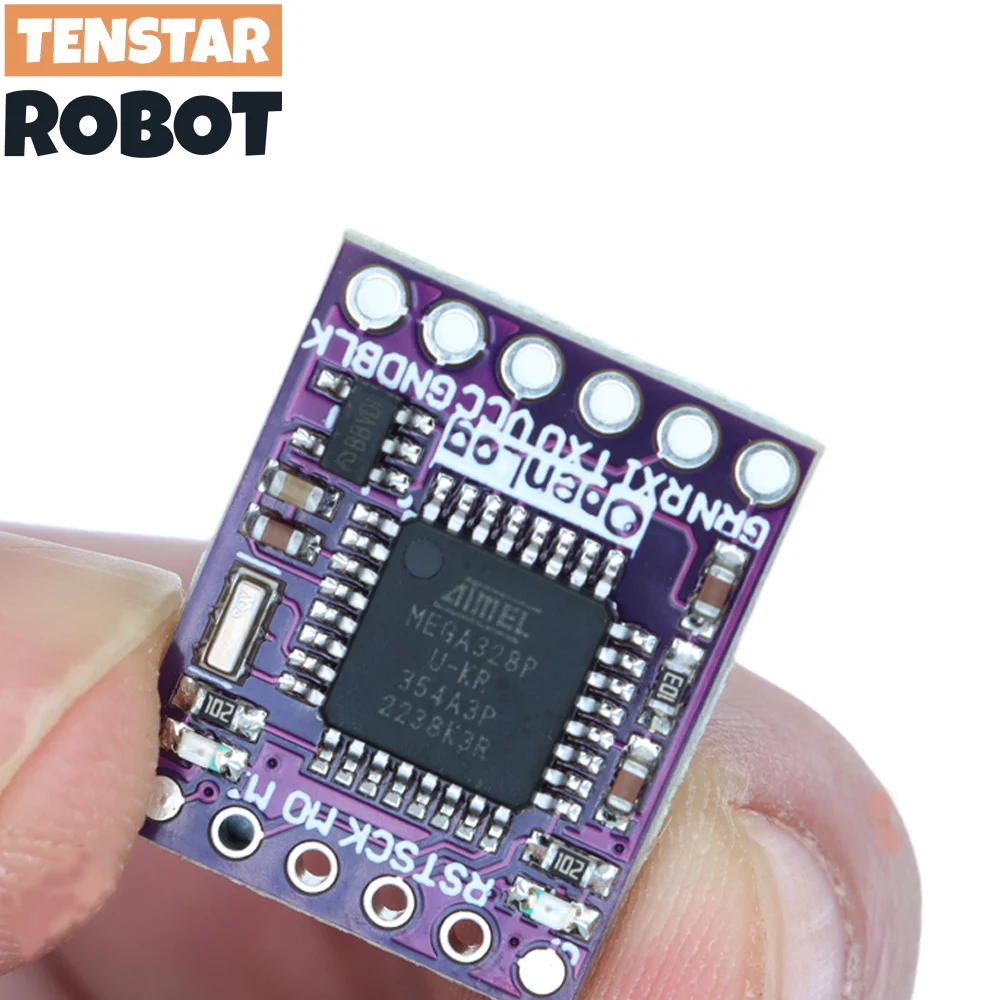

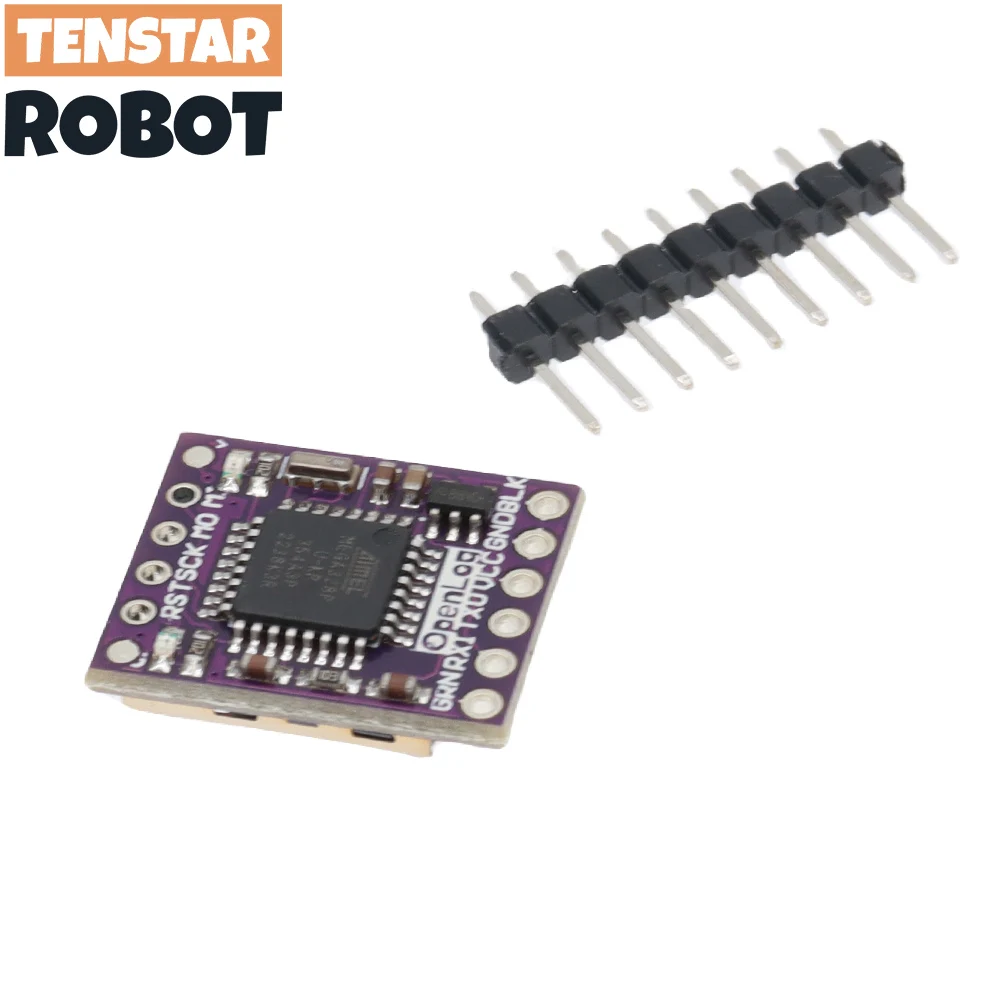

Registrador de datos en serie Openlog Registrador de datos de código abierto Naze32 F3 Blackbox ATmega328 compatible con módulo Micro SD
1,85 € 8,4 €
Selección del modelo
Color
Este producto es una grabadora de datos que se puede grabar en la tarjeta de memoria a través del puerto serie universal UART.Esta función es similar a la caja negra para registrar los datos del dispositivo principal al puerto serie y guardar los datos en forma de texto en la tarjeta de memoria.Este producto se puede utilizar para la placa de control de vuelo con firmware de vuelo limpio, conectarse al puerto serie correspondiente y, configurando el software de configurador de vuelo limpio de la computadora host, los datos de ejecución importantes del UAV se pueden grabar en la tarjeta de memoria.El software registrador de datos de vuelo Blackbox se utiliza para reproducir los registros de vuelo.
Nota: después de conectar la tarjeta de memoria por primera vez, la tarjeta de memoria producirá el archivo Config.txt, que cambia el parámetro de velocidad en baudios del puerto serie.Este parámetro se puede modificar.Mantenga la velocidad en baudios del control de vuelo o el puerto serie del circuito principal para que sea consistente con la velocidad en baudios de la grabadora.
Parámetros:
Voltaje de entrada 3,3 V ~ 12 V (recomendado como 3,3 V ~ 5 V)
El formato de memoria es FAT32, admitiendo el máximo de 64 GB de memoria.
Interfaz serie UART
Velocidad de transmisión ajustable
El gestor de arranque predeterminado es pro Mini atmega328P 5V 16mhz
Parámetros técnicos:
1 admite almacenamiento en tarjeta TF de formato fat16/fat32, la capacidad de almacenamiento puede alcanzar 32G
2 tiene una interfaz de línea de comando simple
3 cambie el archivo de configuración en la tarjeta TF en la computadora (si es una tarjeta nueva, primero encienda la tarjeta después de insertarla, es decir, el archivo de configuración se creará automáticamente), que puede cambiar la configuración., como la velocidad en baudios.Puede cambiar la configuración del puerto serie sin utilizar herramientas especiales para aprovechar sus necesidades.
4 tres modos: nuevo, agregar, comando
5 velocidades en baudios admiten 2400, 4800, 9600, 19200, 38400, 57600, y115200..
6 las conexiones mínimas garantizadas para funcionar son VCC, GND, RX
7 dos luces LED indican el estado de funcionamiento
8 voltaje de entrada 3,3 V a 12 V, preferiblemente 3,3 a 5 V.
La corriente inactiva de 9 es de 2 mA y la velocidad máxima de grabación es de 6 mA.
