Color
Descripción
2,4 GHz DigitalWEstéreo inalámbricoATransceptor udio

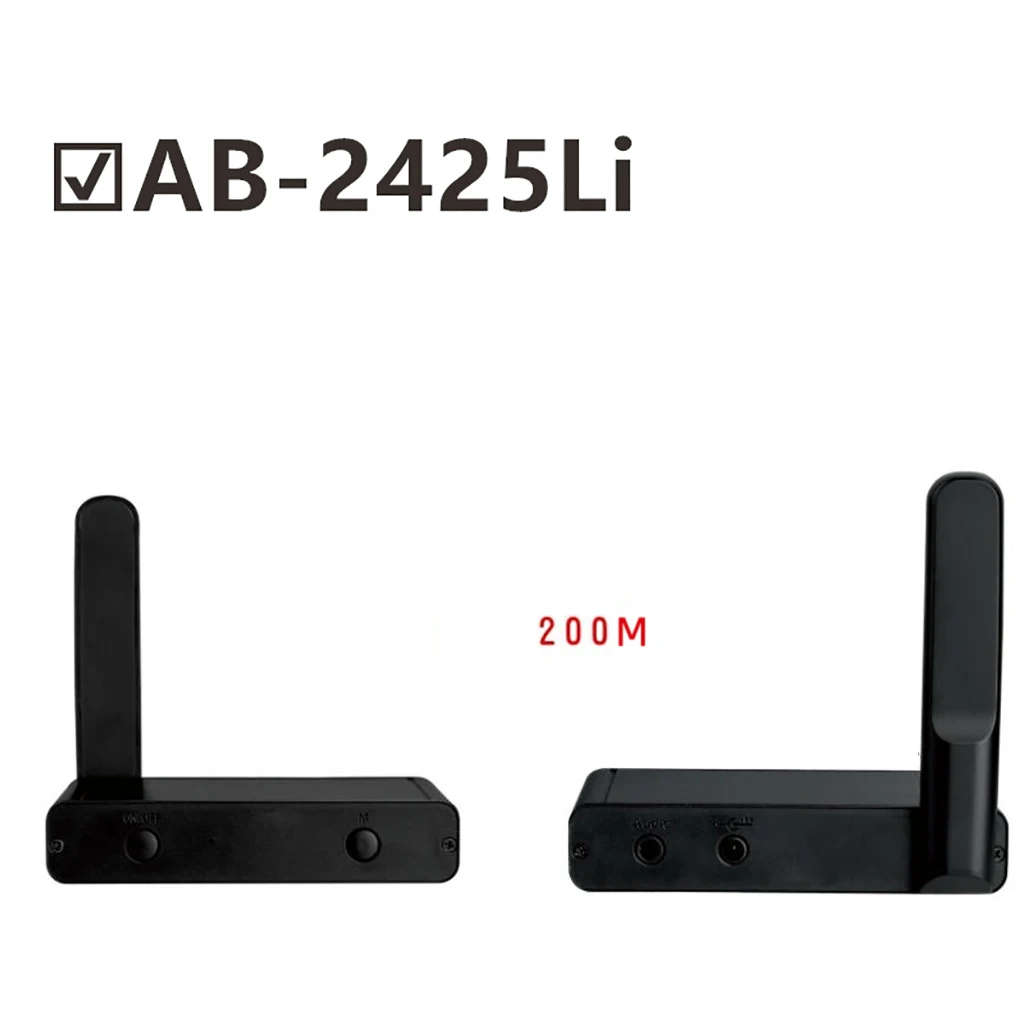

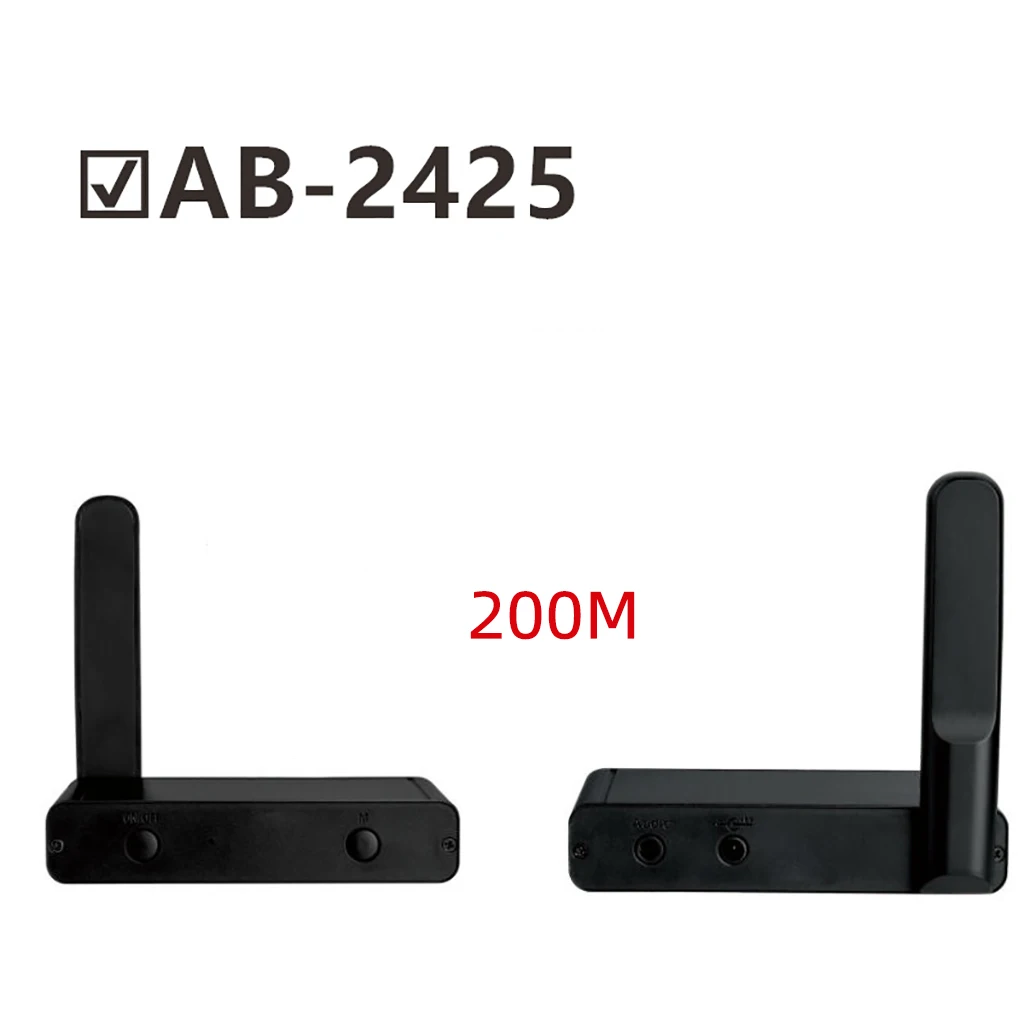

Modelo del producto: AB-2425
Tenga en cuenta que "AB-2425 LI TX RX" tiene una batería incorporada.

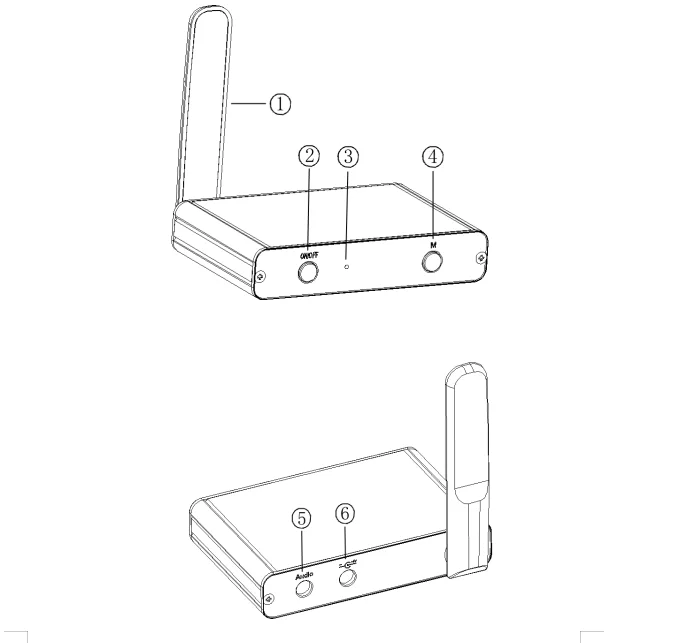

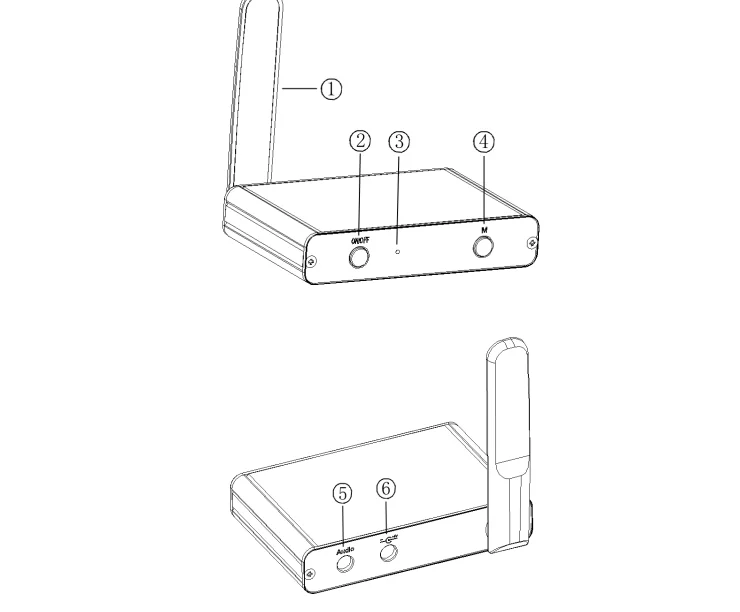

Descripción de la función del transmisor
① Antena transmisora:La señal inalámbrica es enviada por esta antena.
② Botón encendidoMantén presionado durante 3 segundos para encenderlo; Mantén presionado durante 3 segundos para apagarlo.
③ Luz indicadora de Estado:Este indicador azul siempre se enciende después del encendido.
④ Botón de emparejamiento:El transmisor y el receptor se emparejan y completan en la fábrica, y no es necesario volver a emparejar la aplicación normal.
En algunos casos, si es necesario volver a emparejar el transmisor y el receptor, todos deben presionar el botón de emparejamiento durante 3 segundos al mismo tiempoADespués de iniciarlo, verá parpadear tanto la luz indicadora de estado del transmisor como la del receptor. Cuando el emparejamiento se realice correctamente, la luz indicadora de estado del receptor cambiará de parpadeante a estable.
Consejos:El transmisor está a solo 15 segundos en el modo de emparejamiento. Independientemente de si el emparejamiento es exitoso o no, el transmisor saldrá automáticamente del modo de emparejamiento después de 15 segundos, y la luz indicadora de transmisión cambiará de parpadeo a estado estable. Asegúrese de presionar el botón de emparejamiento del receptor en 15 segundos.
Si se requiere utilizar un transmisor en combinación con múltiples receptores, cada receptor debe volver a emparejarse por separado con el transmisor.
⑤ Puerto de entrada de audio:Conecte el cable de extensión de audio a este puerto y conéctelo al puerto de salida del dispositivo de audio a través del cable de extensión de audio.
⑥ Puerto de entrada de energía:Voltaje de suministro de 5V, alimentado por un adaptador de corriente de 5V 1A.
Descripción de la función del receptor
① Antena receptora:La señal inalámbrica es recibida por esta antena.
② Botón encendidoMantén presionado durante 3 segundos para encenderlo; Mantén presionado durante 3 segundos para apagarlo.
③ Luz indicadora de Estado:Si el receptor recibe una señal después del arranque, la luz indicadora verde siempre estará encendida. Si no se recibe señal, la luz indicadora verde parpadea lentamente.
④ Botón de emparejamiento:El transmisor y el receptor se emparejan y completan en la fábrica, y no es necesario volver a emparejar la aplicación normal.
Si necesita volver a emparejar, siga el proceso anterior para emparejar.
⑤ Puerto de salida de audio:Conecte el cable de extensión de audio a este puerto y conéctelo al puerto de entrada de señal del amplificador de audio a través de un cable de extensión de audio.
⑥ Puerto de entrada de energía:Voltaje de suministro de 5V, alimentado por un adaptador de corriente de 5V 1A.

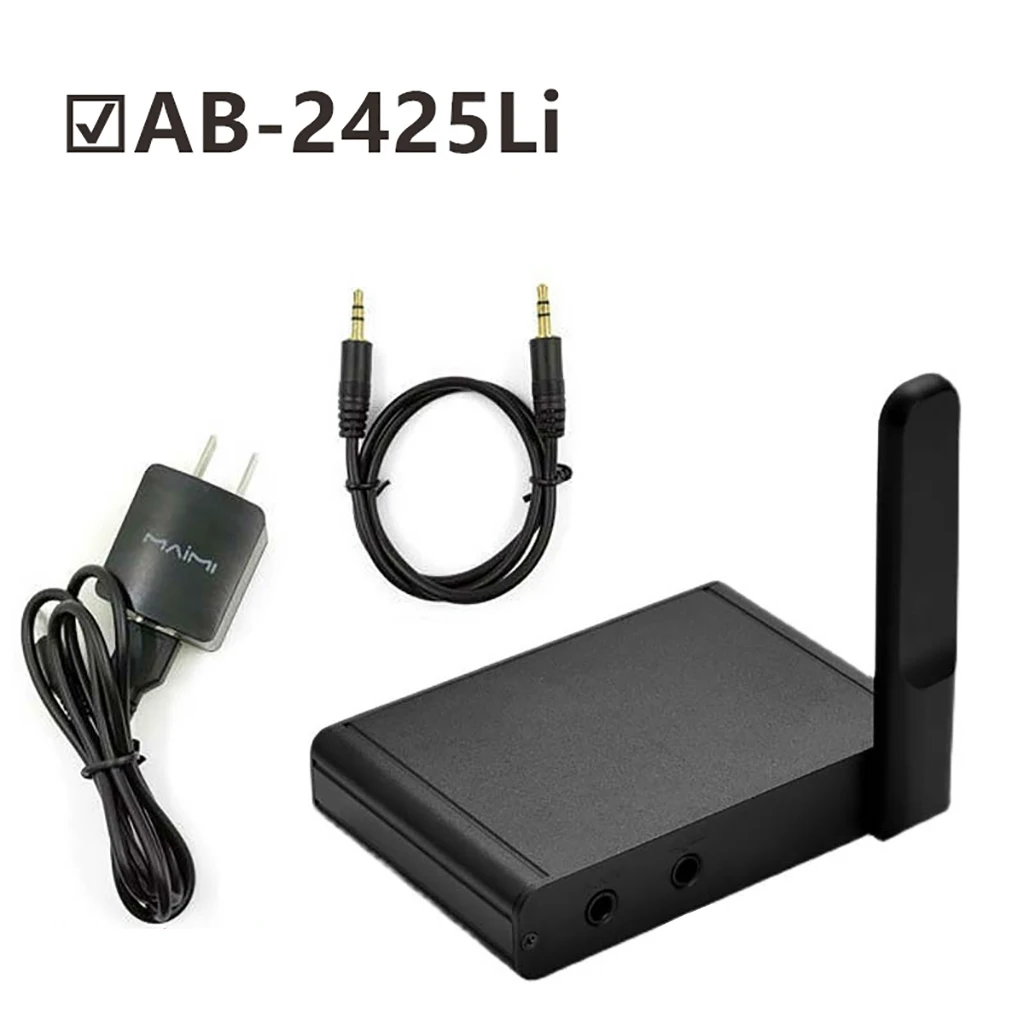

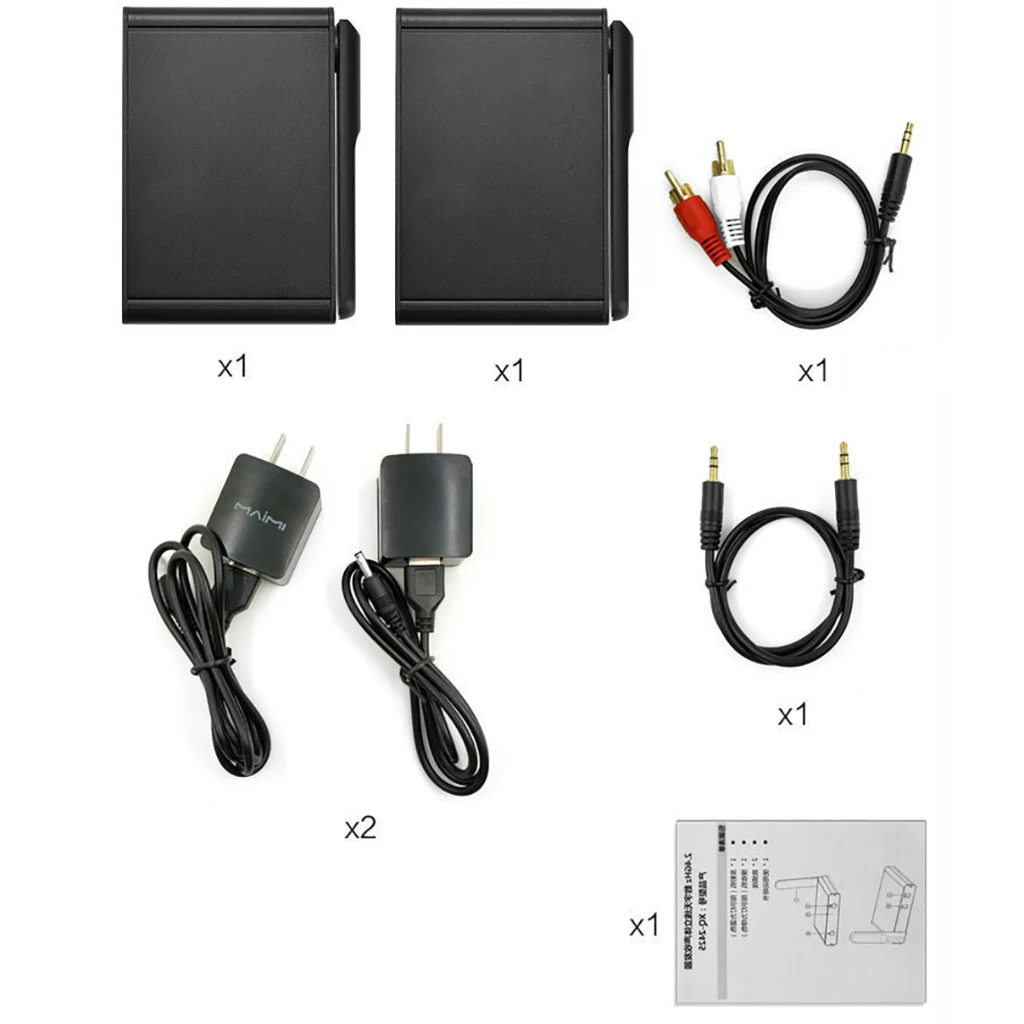

Lista de embalaje
L1 transmisor (luz indicadora azul)
L1 * Receptor (luz indicadora verde)
L2 * Línea de audio
L1 * Guía de usuario
Tabla de parámetros
Rango de frecuencia: 2400MHz–2483,5 MHz
Potencia transmisora: ≥ 20 dBm
Sensibilidad de recepción:-90 dBm
Respuesta de frecuencia audio: 20Hz–20KHz
SNR:92 dB @ 20Hz - 20KHz
Tasa de muestreo: 48KHz
Retraso de transmisión：≤13Ms
Distancia máxima de transmisión: 200m @Espacio abierto
Voltaje de funcionamiento: 5V
Corriente de funcionamiento del transmisor: 240mA
Corriente de funcionamiento del receptor: 70mA
Advertencia
1 、 No coloque el transmisor en un ángulo muerto para mantener una buena calidad de señal transmitida.
2. Al usar el receptor, intente evitar colocarlo más cerca de otros transmisores inalámbricos, para evitar la interrupción del sonido causado por la interferencia de la señal recibida.
3. La modulación digital de este producto es transmisión bidireccional inalámbrica, y el receptor también transmitirá señales al recibir señales.
Para muy pocos modelos de amplificadores de audio, esta señal transmitida puede interferir con el audio y hacer que aumente el nivel de ruido, si se encuentra que el audio está perturbado, mueva el receptor para evitar efectos de interferencia.
4. Este producto se compone de piezas de precisión, no tirar, tirar, etc. para evitar daños graves.
5 、 Este producto no es impermeable, no deje que el agua entre directamente en el interior de la carcasa.
6. Trate de mantenerse alejado del campo de sonido electromagnético, la red de transmisión de alto voltaje y los objetos metálicos grandes.
Banda UHF inalámbrica ESTÉREOATransceptor udio

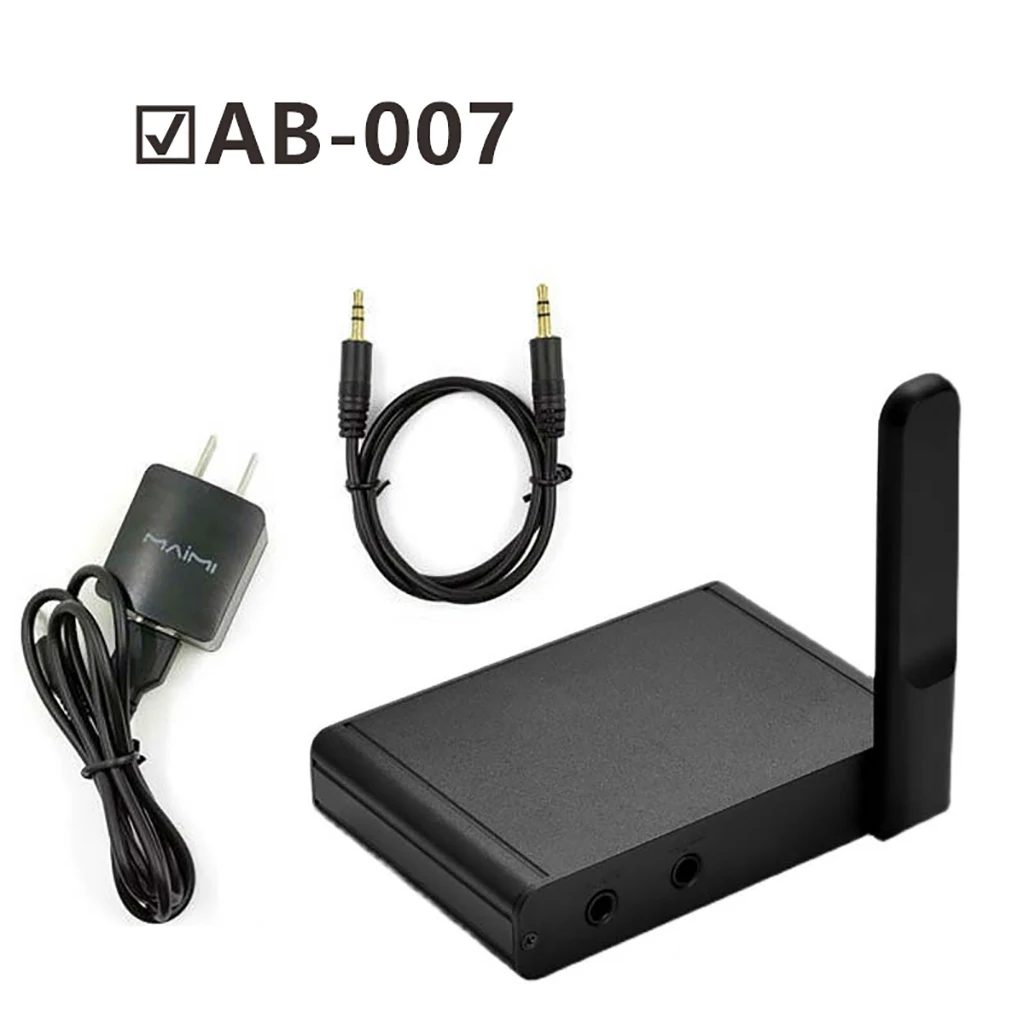

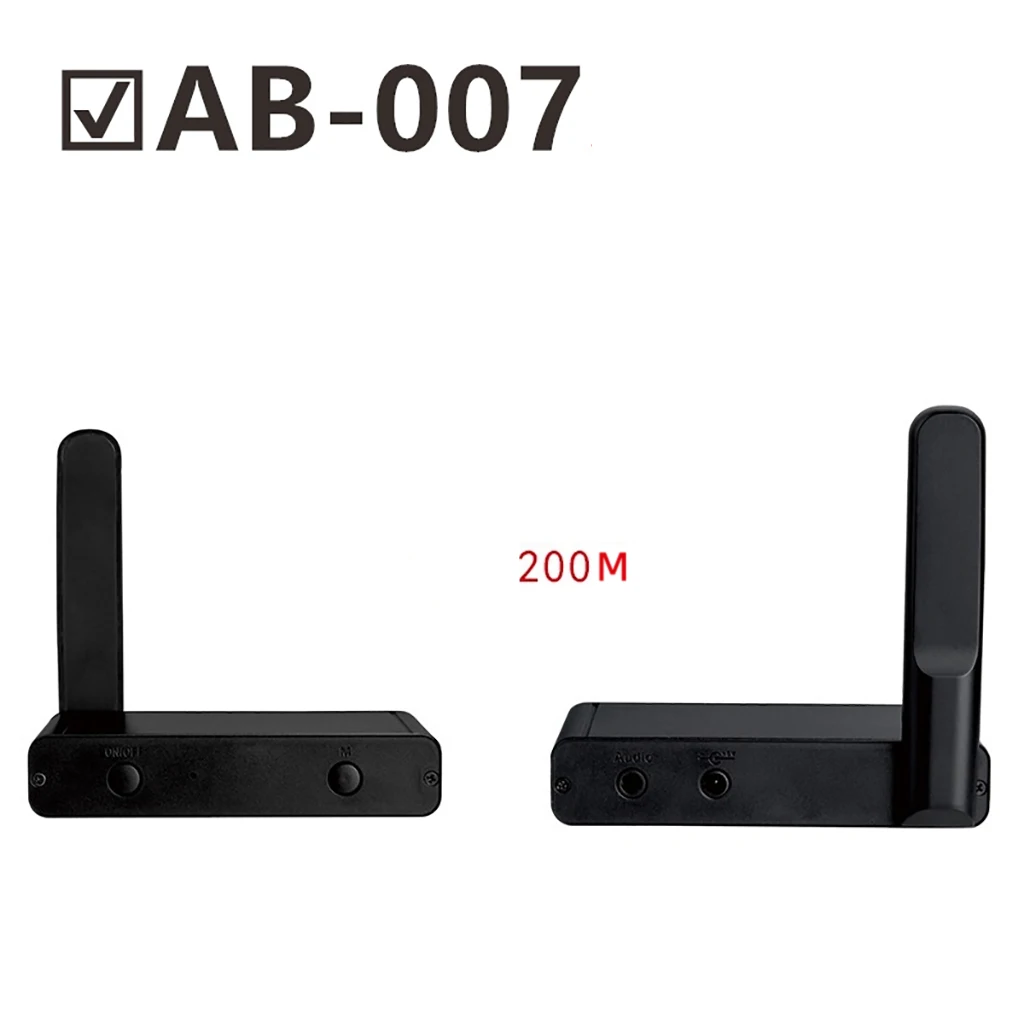

Modelo del producto: AB-007
Lista de embalaje
L1 * transmisor(RojoLuz indicadora)
L1 * receptor(RojoY luz indicadora verde de dos colores)
L2 * Línea de audio
L1 * Guía del usuario
Descripción de la función del transmisor
① Antena transmisora:La señal inalámbrica es enviada por esta antena.
② Botón encendidoMantén pulsado durante 2 segundos para encenderlo, mantén pulsado durante 2 segundos para apagarlo.
③ Luz indicadora de Estado:Este indicador rojo siempre se enciende después de encenderlo.
④ Botón de emparejamiento:El transmisor y el receptor se emparejan y completan en la fábrica, y no es necesario volver a emparejar la aplicación normal.
En algunos casos, si es necesario volver a emparejar el transmisor y el receptor, todos deben presionar el botón de emparejamiento durante 2-3 segundosADespués de iniciar. La luz indicadora de estado rojaDeEl transmisor parpadeará. Cuando el emparejamiento sea exitoso, la luz indicadora de señal verde del receptor parpadeará tres veces seguidas, saldrá automáticamente del estado de emparejamiento y entrará en el modo de recepción normal.
Si se necesita más de un receptor, el transmisor debe estar en modo de emparejamiento hasta que todos los receptores se hayan emparejado. Todos los demás receptores se emparejarán uno por uno de la misma manera. Cuando todos los receptores se hayan emparejado correctamente, apague y reinicie el transmisor,
Consejos:No mantengas presionado el botón de emparejamiento durante mucho tiempo. Se recomienda mantener presionado el botón de emparejamiento durante 2-3 segundos para liberar la mano. Un tiempo de prensado excesivo puede causar una operación incorrecta.
⑤ Puerto de entrada de audio:Conecte el cable de extensión de audio a este puerto y conéctelo al puerto de salida del dispositivo de audio a través del cable de extensión de audio.
⑥ Puerto de entrada de energía:Voltaje de suministro de 5V, alimentado por un adaptador de corriente de 5V 1A.
Descripción de la función del receptor
① Antena receptora:La señal inalámbrica es recibida por esta antena.
② Botón encendidoMantén pulsado durante 2 segundos para encenderlo, mantén pulsado durante 2 segundos para apagarlo.
③ Luz indicadora de Estado:Si el receptor recibe una señal después del inicio, la luz indicadora de señal verde y la luz indicadora de potencia Roja están siempre encendidas(El GLa luz indicadora de señal Reen es más brillanteQue el rojoIndicador de potencia). De lo contrario, solo el indicador de encendido rojoLuzEstá siempre encendido.
④ Botón de emparejamiento:El transmisor y el receptor se emparejan y completan en la fábrica, y no es necesario volver a emparejar la aplicación normal.
Si necesita volver a emparejar, siga el proceso anterior para emparejar.
⑤ Puerto de salida de audio:Conecte el cable de extensión de audio a este puerto y conéctelo al puerto de entrada de señal del amplificador de audio a través de un cable de extensión de audio.
⑥ Puerto de entrada de energía:Voltaje de suministro de 5V, alimentado por un adaptador de corriente de 5V 1A.
Tabla de parámetros
Rango de frecuencia: 675MHz - 720MHz
Potencia transmisora：
AB-007 ≥ 15 dBm
Sensibilidad de recepción:-95 dBm
Respuesta de frecuencia audio: 20Hz–20KHz
SNR:92 dB @ 20Hz - 20KHz
Tasa de muestreo: 48KHz
Retraso de transmisión：≤3Ms
Distancia máxima de transmisión：
AB-007 ≥ 100m @ Espacio abierto
Voltaje de funcionamiento: 5V
Corriente de funcionamiento del transmisor:
AB-007 120mA
Corriente de funcionamiento del receptor: 90 mA
Advertencia
1 、 No coloque el transmisor en un ángulo muerto para mantener una buena calidad de señal transmitida.
2. Al usar el receptor, intente evitar colocarlo más cerca de otros transmisores inalámbricos, para evitar la interrupción del sonido causado por la interferencia de la señal recibida.
3 、 Este producto está hecho de piezas de precisión, no tirar, tirar, etc. para evitar daños graves.
4. Este producto no es impermeable, no deja que el agua entre directamente en el interior de la carcasa.
5 、 Trate de mantenerse alejado del campo electromagnético de sonido, la red de transmisión de alto voltaje y los objetos metálicos grandes.
