Color
Número de modelo
Descripción

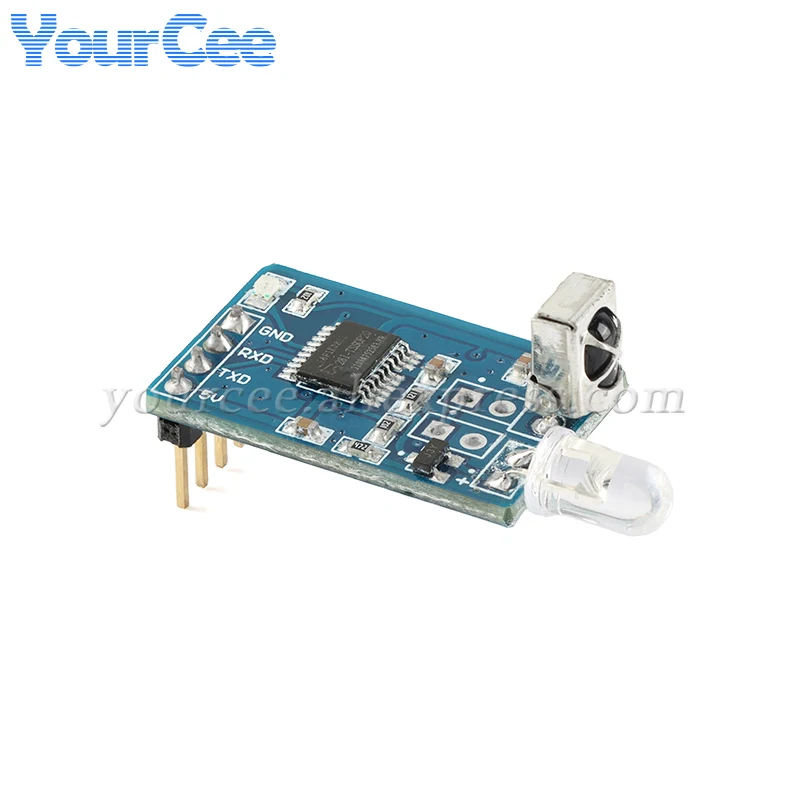

Tamaño: 2,7x1,7x1,3 CM
Voltaje de alimentación: CC 5 V
Corriente de alimentación: 100mA
Consumo de energía en espera: aproximadamente 17,5 mA

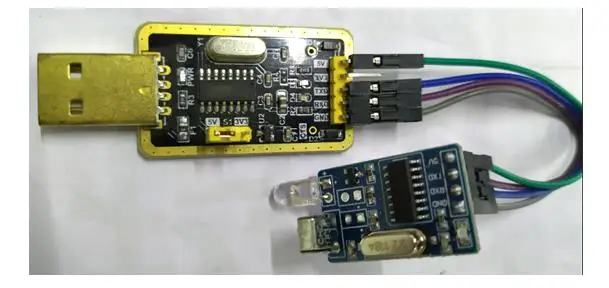

Método de comunicación: comunicación en serie (nivel TTL de 5 V)
Distancia de emisión: 6-10 metros (diferente según la luz ambiental y el estado del transceptor)
Distancia de recepción: 6-10 metros (relacionado con la potencia del equipo transmisor)
Admite chip de codificación NEC: (Chip de codificación típica como uPD6121, uPD6122, TC9012 y muchos modelos de chips compatibles, como PT2221, PT2222, SC6121, SC6122, SC9012, etc.)
Señal infrarroja: longitud de onda 940 nm 38 KHz
La velocidad en baudios por defecto es 9600 bps y el puerto serie se puede configurar en 4800, 19200, 57600 bps.

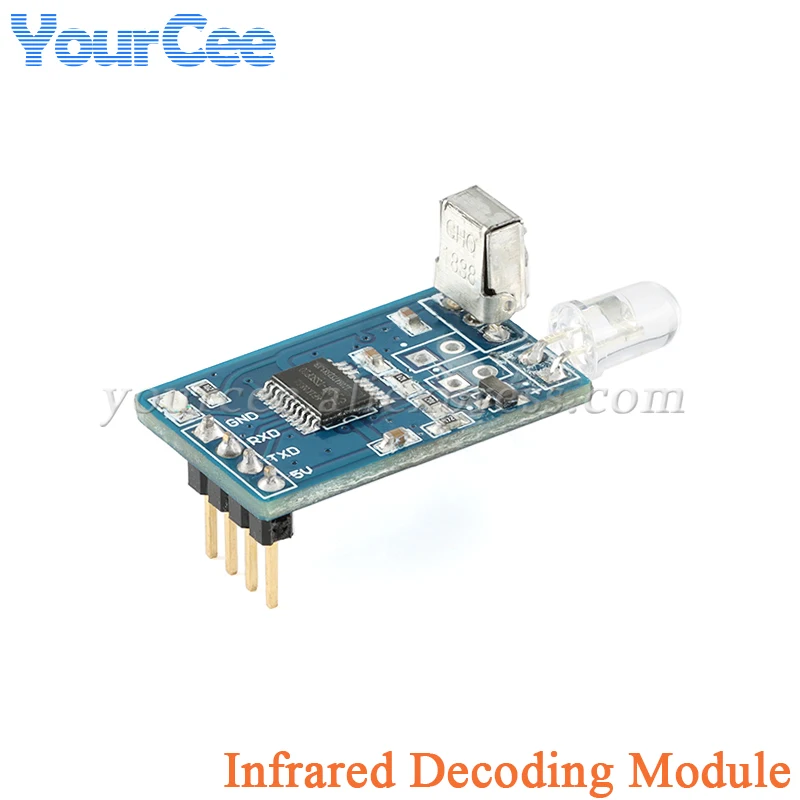

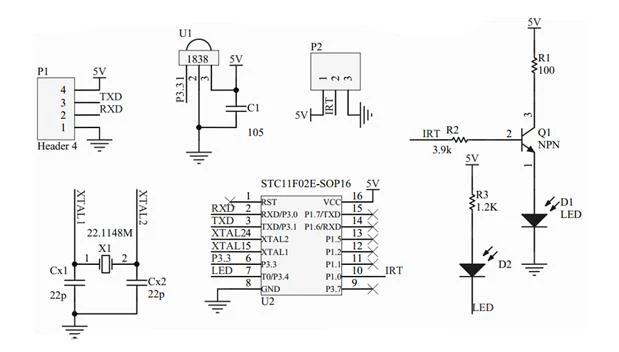

GND: negativo para fuente de alimentación de 5v
5V: positivo para fuente de alimentación de 5V (4,5-5.5V)
RXD: receptor de puerto serie TTL
TXD: transmisor de puerto serie TTL
Puerto de expansión de infrarrojos: puede conectar directamente el cabezal de infrarrojos para lograr un control multiángulo

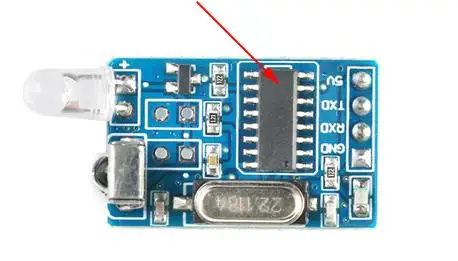

Restablecer:Error de operación Si la dirección es anormal o la velocidad en baudios es anormal, podemos restaurar la configuración de fábrica mediante los siguientes métodos.(Los parámetros predeterminados son: dirección del puerto serie A1 (y FA), velocidad en baudios 9600 bps)1) Conecte la fuente de alimentación de 5 V y desconecte el cable GND.2) Conecte el pin de la flecha roja en la figura siguiente al negativo (GND) de la fuente de alimentación y espere 2 segundos para soltarlo.3) La operación se completa

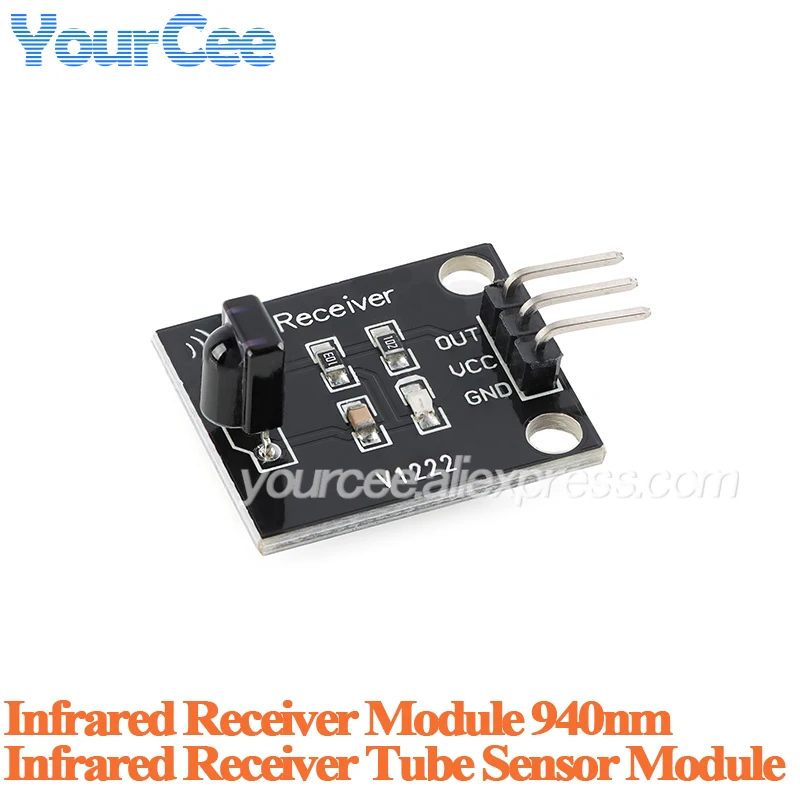

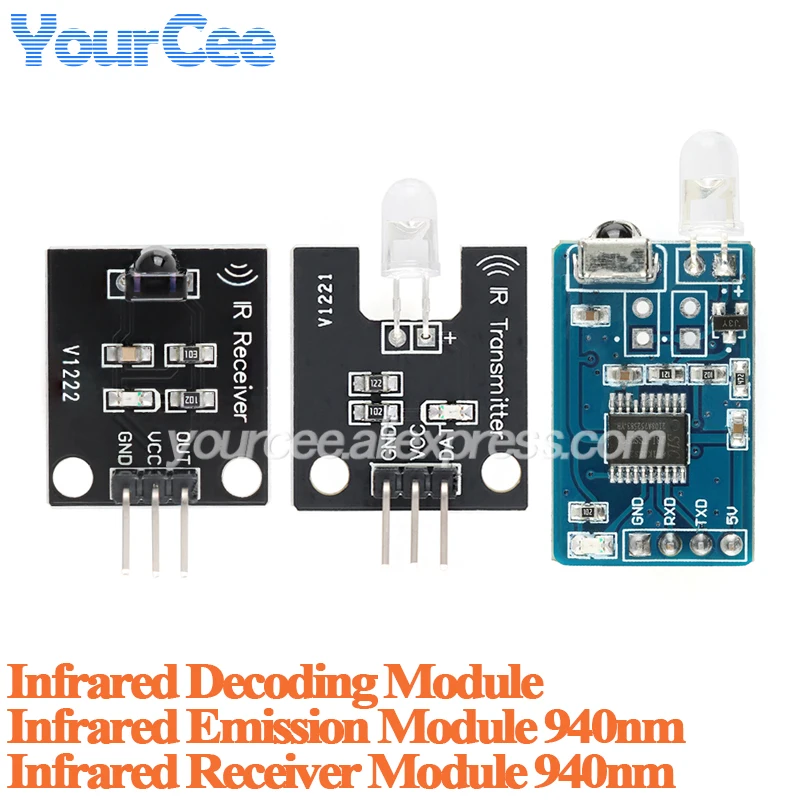

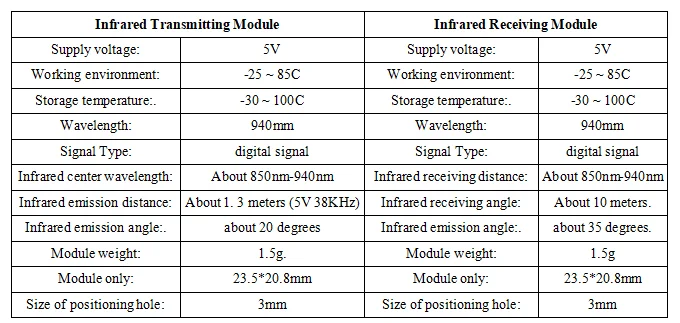

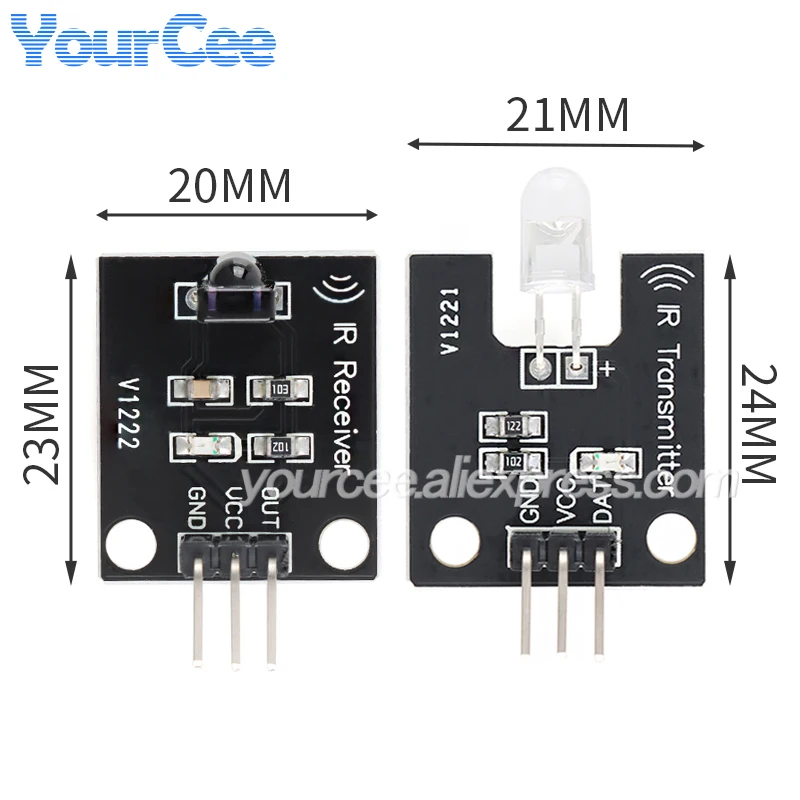

El módulo transmisor receptor de infrarrojos de 38 KHz es el 1 comúnmente utilizado en el módulo electrónico de comunicación de control remoto, el uso de modulación de luz infrarroja de 38 KHz para la transmisión de señal inalámbrica.El transmisor envía una señal modulada de 38 KHz a través de un diodo emisor de luz infrarroja, y el receptor recibe y demodula la señal a través de un cabezal receptor dedicado.Este módulo se usa ampliamente en escenarios de desarrollo integrados, como el control remoto de TV, el hogar inteligente y Arduino.

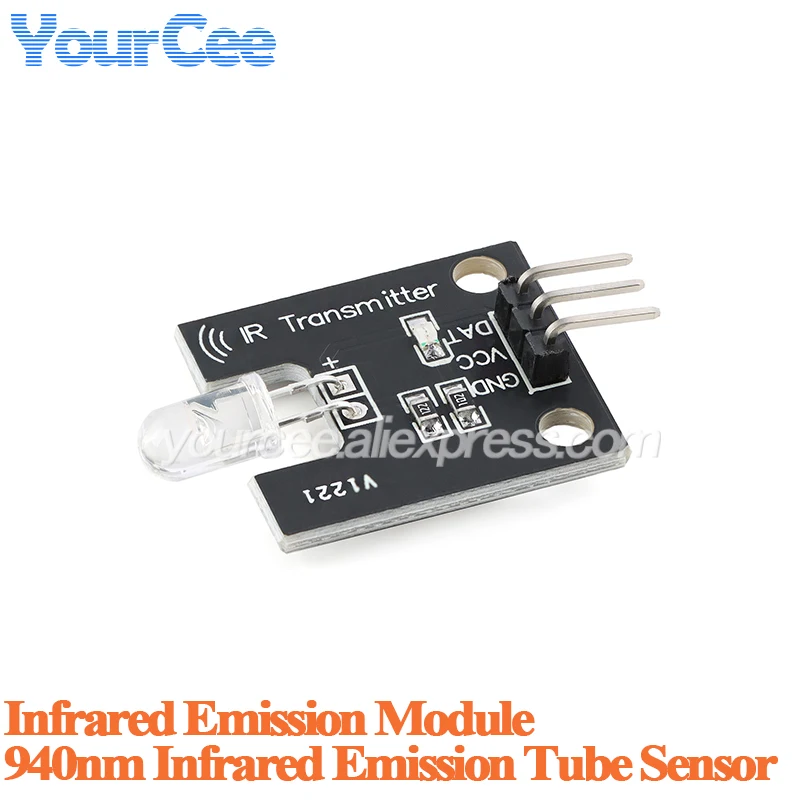

Instrucciones de cableado:
1.DAT: Interfaz de salida digital
2.VCC: fuente de alimentación positiva de 5 VCC
3.GND: 5 VCC potencia negativa
Instrucciones de uso:
1.Lanzamiento directo de un solo tubo, debe ser modulado por la forma de onda del programa
2.Con indicador LED de señal de emisión, observación y depuración convenientes
3. Adecuado para comunicación por infrarrojos, control remoto por infrarrojos.
