Multiplexor de división de longitud de onda WDM de transmisión integrada de red de receptor óptico pasivo FTTH CATV de 10 piezas con salida en pulgadas F
El receptor óptico de división de longitud de onda pasiva doméstica de fibra óptica FTTH es adecuado para cable de fibra de TV digital/analógica al hogar. Es un equipo de acceso de fibra óptica doméstico terminal especialmente desarrollado para toda la industria de la televisión por cable para satisfacer las necesidades de acceso de fibra óptica. Adopta el Detector Óptico de baja potencia y la tecnología GaAs, que puede satisfacer las necesidades de fibra óptica para la recepción CATV doméstica. La multiplexación de división de longitud de onda incorporada puede cumplir con los requisitos de FTTH que transmite señal CATV + datos de banda ancha (PON), recibe señal CATV de 1550nm y emite señal PON (1490 / 1310nm). Realice la señal de TV analógica/digital por cable en el hogar, plug and play, que es muy conveniente de usar sin fuente de alimentación externa. El PROGRAMA DE TV por cable es estable y de alta definición sin conmutación de paquetes. La máquina no necesita fuente de alimentación ni consumo de energía. Se puede aplicar de forma económica y flexible a la aplicación de red de televisión por cable de triple play y fibra al hogar. Es muy conveniente instalar y depurar. Es un producto ideal para la red CATV FTTH.
2. Parámetros del producto:
Longitud de onda de recepción: 1310nm / 1490nm / 1550nm
Potencia óptica de entrada: - 12dbm ~ 0dBm (admite señales analógicas y digitales)
Interfaz óptica de entrada: SC / APC (puerto oblicuo) y SC / UPC (puerto plano) son opcionales
Interfaz óptica de salida: SC / UPC (puerto plano)
Interfaz de nivel de salida: cabeza hembra roscada
Pérdida de reflexión: 45dB
Rango de frecuencia: 47 ~ 1000MHz
Planitud en banda: 1,5 dB
Reflexión de salida RF:=16dB
Nivel de salida: 66dbuv (- 1 Prueba)
Impedancia de salida RF: 75 ohmios
Relación de ruido portador:=51dB
CTB:=65dB
CSO:=62dB
Parámetros del producto
Longitud de onda de luz recibida: 1100 ~ 1600nm y 1550nm
Potencia óptica de entrada:
0dBm ~-7dBm (señal analógica)
0dBm ~-10dBm (señal digital)
0dBm ~-9dBm (señal analógica)
0dBm ~-18dBm (señal digital)
Pérdida de radiación óptica: ≥ 45dB
Tipo de conector óptico:
FC/APC ,SC/APC ; FC/PC, SC/APC
Rango de frecuencia: 40 ~ 862MHz
Reflexión de salida RF:
≥ 16dB @ 40 ~ 550MHz
≥ 14dB @ 550 ~ 862 y 1006MHz
Nivel de salida: 68dBuV (prueba de 0dBm)

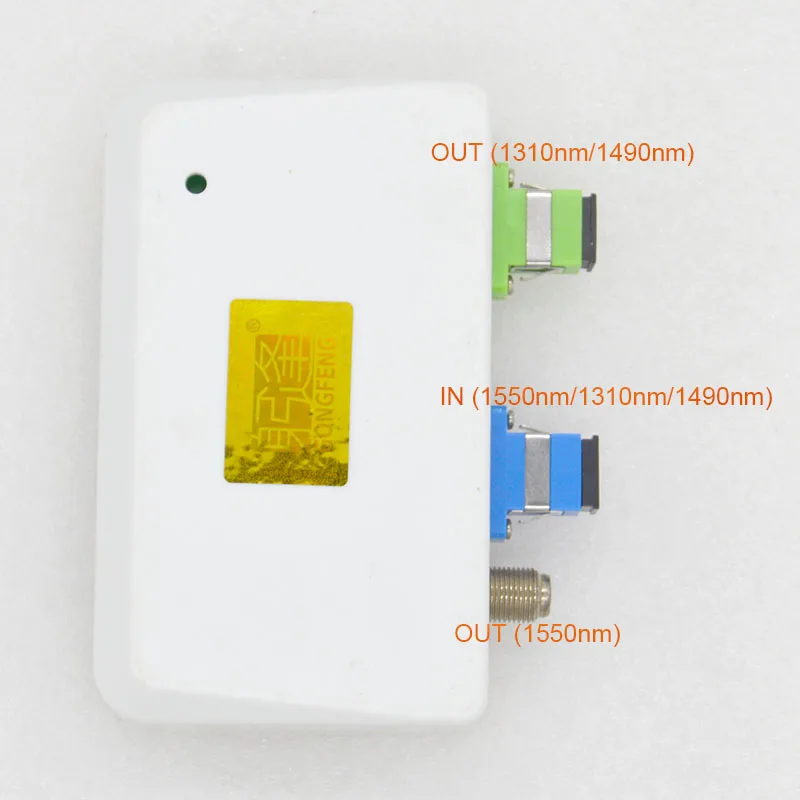

APC: entrada de señal multiplexada de 1310/1490 / 550nm
Cabezal F: salida de señal de TV de 1550nm
UPC: Salida de señal de red de banda ancha de 1310 / 1490nm
