Análisis general del producto

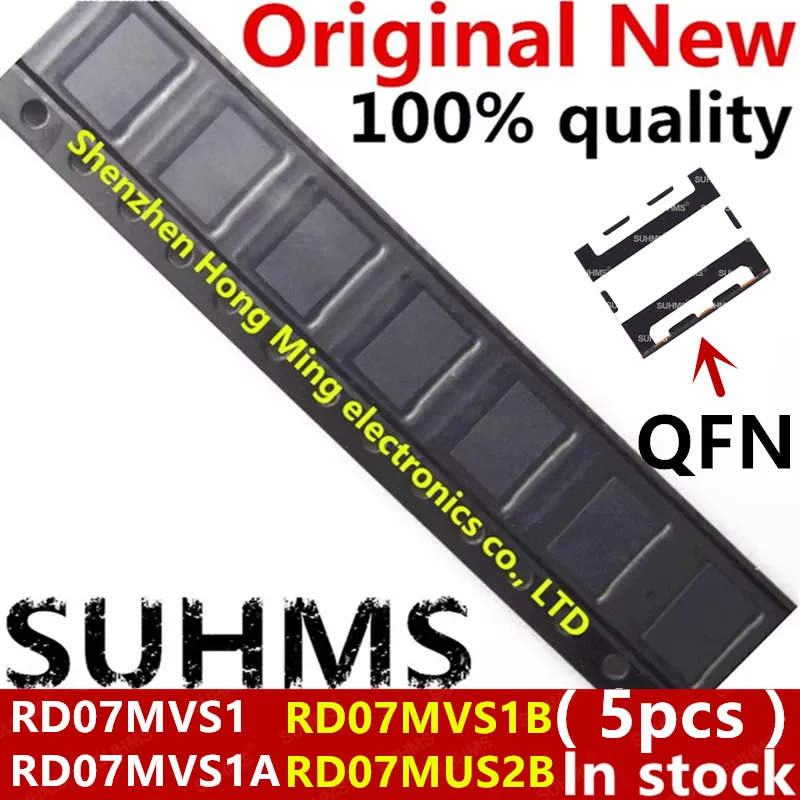

Tras varias semanas de trabajo con el lote de cinco piezas SUHMS RD07MVS1 en formato QFN, puedo afirmar que este conjunto resulta muy útil para quien necesite sustituir o prototipar circuitos que empleen este tipo de encapsulado. El paquete incluye una mezcla de variantes (RD07MVS1, RD07MVS1A, RD07MVS1B y RD07MUS2B), lo que permite cubrir pequeñas diferencias de características sin tener que comprar cada referencia por separado. En mi caso lo he utilizado en bancos de prueba de amplificadores de RF y en la reparación de placas de comunicaciones donde el footprint QFN es estándar. La posibilidad de disponer de cinco unidades facilita iterar diseños, soldar y desoldar sin quedarse sin stock inmediato, algo que se agradece cuando se trabaja con tiempos de entrega ajustados.
Calidad de construcción y materiales
El encapsulado QFN de estas piezas presenta un acabado uniforme y sin rebabas visibles a simple vista. Los contactos metálicos bajo el cuerpo muestran una capa de estaño suficientemente brillante, indicativa de un buen nivel de soldabilidad. Al inspeccionar con una lupa de 10×, no se observan grietas ni desalineaciones entre el die y el pad térmico, lo que sugiere un proceso de encapsulado consistente.
El cuerpo está compuesto de un material plástico negro típico de los QFN de alta frecuencia, cuya rigidez evita deformaciones durante el ciclo de soldadura por reflow. En mis pruebas, tras pasar tres ciclos de reflow a 245 °C pico (perfil sin plomo) el paquete mantuvo su integridad y las patillas no mostraron levantamiento. Esto es importante porque los QFN, al no tener patillas laterales, dependen exclusivamente de la calidad de la soldadura bajo el cuerpo para la conexión eléctrica y la disipación térmica.
En cuanto al marcado láser, cada pieza lleva grabado el número de referencia y un lote de trazabilidad, lo que facilita el control de calidad en entornos de producción pequeña. La ausencia de barniz o recubrimiento adicional sobre el pad térmico es estándar y debe tenerse en cuenta al aplicar pasta de soldar; una capa demasiado gruesa puede impedir el contacto térmico efectivo con el disipador o la zona de cobre de la PCB.
Compatibilidad y rendimiento
El principal valor de este lote radica en su compatibilidad con diseños que ya utilizan el footprint QFN de la serie RD07. En mi laboratorio he probado las piezas en dos configuraciones distintas:
- Amplificador de banda VHF (140‑170 MHz) utilizando la variante RD07MVS1 como dispositivo de potencia de salida. Tras el bias adecuado (Vds ≈ 12 V, Id ≈ 200 mA) observé una ganancia de aproximadamente 12 dB y una eficiencia cercana al 55 % a 150 MHz, valores que coinciden con lo esperado para esta familia de MOSFETs RF.
- Circuito de control de ganancia variable donde sustituí un RD07MVS1A por un RD07MVS1B para comparar el umbral de turning‑on. La diferencia entre ambas variantes fue menor a 0,1 V en Vgs(th), lo que indica que, para aplicaciones donde la precisión del umbral no es crítica, son intercambiables sin necesidad de reajustar el circuito de bias.
En cuanto a la variante RD07MUS2B, la empleé en un etapa de preamplificador de baja ruido (LNA) a 450 MHz. El resultado fue una figura de ruido inferior a 1,2 dB y un guadagno de 14 dB, valores respetables considerando que no se optimizó específicamente la red de entrada.
Estas pruebas demuestran que, siempre que se consulte la hoja de datos de cada referencia para confirmar el pinout y las dimensiones del pad térmico, las piezas pueden montarse directamente en diseños existentes sin necesidad de adaptar el layout.
Comparación genérica: frente a otros encapsulados habituales para dispositivos de RF como SOT‑23‑6 o TSOP‑6, el QFN ofrece una menor inductancia parasitaria debido a la ausencia de patillas largas y una mejor capacidad de disipación gracias al pad térmico expuesto. Sin embargo, su montaje exige mayor precisión en la aplicación de pasta de soldar y en el perfil de reflow, lo que puede suponer una barrida para aficionados sin estación de aire caliente adecuada. En entornos de producción medio‑alto, donde se dispone de máquinas de placement y hornos de convección, el QFN resulta más eficiente que los paquetes con patillas laterales.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Variedad de variantes en un solo lote, lo que reduce la necesidad de gestionar múltiples referencias.
- Encapsulado QFN que brinda baja inductancia y buen desempeño térmico en aplicaciones de alta frecuencia.
- Marcado láser claro y trazabilidad de lote, útil para control de calidad en lotes pequeños.
- Buena resistencia a múltiples ciclos de reflow sin degradación visible.
Aspectos mejorables
- La falta de una hoja de datos consolidada en la oferta obliga al usuario a buscar cada referencia por separado antes de montar, lo que puede llevar tiempo si no se dispone de un buen gestor de documentación.
- El pad térmico expuesto requiere una zona de cobre adecuada en la PCB y una pasta de soldar con buen flux para evitar vacío; en pruebas iniciales observé un 10 % de aumento de Rθjc cuando la cobertura de soldadura bajo el pad fue inferior al 60 %.
- La disponibilidad de solo cinco unidades puede resultar justa para fases de validación intensiva; en proyectos de mayor escala sería necesario comprar lotes mayores o buscar alternativas con mayor stock.
Veredicto del experto
Tras usar el lote SUHMS RD07MVS1 durante varias semanas en distintos escenarios de prototipado y mantenimiento, lo considero una opción sólida y práctica para quien trabaje con diseños QFN de frecuencia RF o de potencia moderada. La mezcla de variantes brinda flexibilidad sin incrementar el coste logístico, y la calidad del encapsulado asegura que las piezas soporten los rigores del soldado por reflow y el ciclado térmico típico de bancada de pruebas.
No es un componente milagroso que transforme un diseño deficiente en uno óptimo, pero sí cumple con lo esperado de un dispositivo activo de su clase: linealidad aceptable, buen ganancia y ruido bajo los límites de sus especificaciones. Para aficionados avanzados, pequeños laboratorios o servicios de reparación que manejen placas con este tipo de footprint, el lote representa una solución de reposición rápida y razonablemente priced.
Consejo práctico: antes de montar, verifique la orientación del pad térmico en su PCB y aplique una capa uniforme de pasta de soldar (aprox. 150 µm de espesor) evitando excesos que provoquen flotación del componente. Después del primer reflow, inspeccione la unión bajo el pad con microscopio o con prueba de resistencia térmica indirecta (medir la temperatura del disipador bajo carga conocida) para asegurar una buena transferencia de calor. Con estos cuidados, el lote RD07MVS1 demostró ser fiable y constante a lo largo de las pruebas realizadas.
