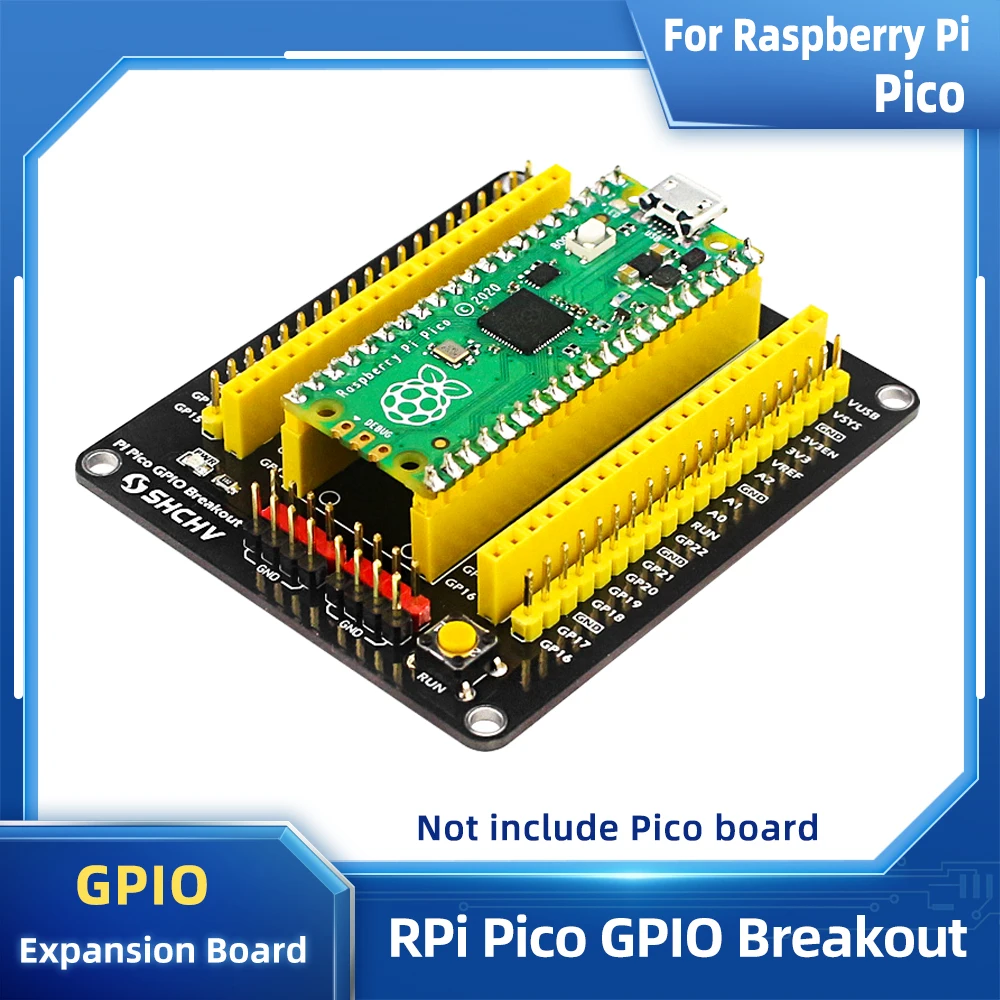

Raspberry Pi Pico GPIO extensor de ruptura DIY placa de expansión macho hembra Pin con interruptor para RPI Pico W Pico 2 W

Opción 2

Para Pico

1 cabezal Raspberry Pi estándar de 40 pines para sombreros, 1 cabezal Pico de 2 × 20 pines

• Conector hembra Raspberry Pi Pico estándar para conexión directa de Raspberry Pi Pico (si el conector macho está soldado) o simplemente a través de cables de puente

• 1 cabezal Raspberry Pi estándar de 40 pines y 1 conector Pico de 2 × 20 pines, permite conectar placas de expansión Raspberry Pi HAT y Pico.

• Conector de entrada de alimentación USB, garantiza suficiente fuente de alimentación para múltiples módulos de expansión

• Botón RESET de ruptura, conveniente para depuración

• Etiquetas de distribución de pines claras en la parte frontal, fáciles de usar

• Proceso de inmersión en oro, hermoso y práctico, aspecto estético impresionante.

Compatibilidad con encabezado Raspberry Pi Pico

Conector de clavija hembra central para conectar directamente el Raspberry Pi Pico

Ejemplos de expansión

Permite conectar tipos de módulos de expansión Raspberry Pi, más posibilidades

Proceso de inmersión de oro

Panel base negro, etiquetas de pinout blancas, contorno redondeado dorado, estética impresionante

Qué hay a bordo

1. Conector GPIO Raspberry Pi 40PIN
   para conectar con Raspberry Pi HATs

2. Encabezado Raspberry Pi Pico
   para conectar con Raspberry Pi Pico

3. Selección de pines
   Cambie la conexión GP0 y GP1 a GPIO0 y GPIO1 o GPIO23 y GPIO24 del encabezado Raspberry Pi 40PIN a través de resistencias

4. Botón de reinicio Pico

5. Encabezado Raspberry Pi Pico
   para conectar con Pico HATs

1. Circuito de entrada de alimentación externa
   Fuente de alimentación a través de VBUS por defecto, admite 1,5 A
   Retire la resistencia 0R, suministre energía a VSYS a través del tubo MOS, corte cuando VBUS tenga voltaje, puede admitir 2,5 A

2. Puerto micro USB
   para fuente de alimentación externa

3. Indicador de encendido

Para Pico

Dos juegos de cabezales macho estándar Raspberry Pi Pico GPIO

• Conector hembra Raspberry Pi Pico estándar para conexión directa de Raspberry Pi Pico (si el conector macho está soldado) o simplemente a través de cables de puente

• Dos juegos de encabezados macho 2x20, permiten conectar más módulos de expansión Raspberry Pi Pico

• Etiquetas de distribución de pines claras en la parte frontal, fáciles de usar

• Proceso de inmersión en oro, hermoso y práctico, aspecto estético impresionante.

Compatibilidad con encabezado Raspberry Pi Pico

Conector de clavija hembra central para conectar directamente el Raspberry Pi Pico

Dos juegos de encabezados macho 2x20

Permite conectar más módulos de expansión Raspberry Pi Pico

Proceso de inmersión de oro

Panel base negro, etiquetas de pinout blancas, contorno redondeado dorado, estética impresionante

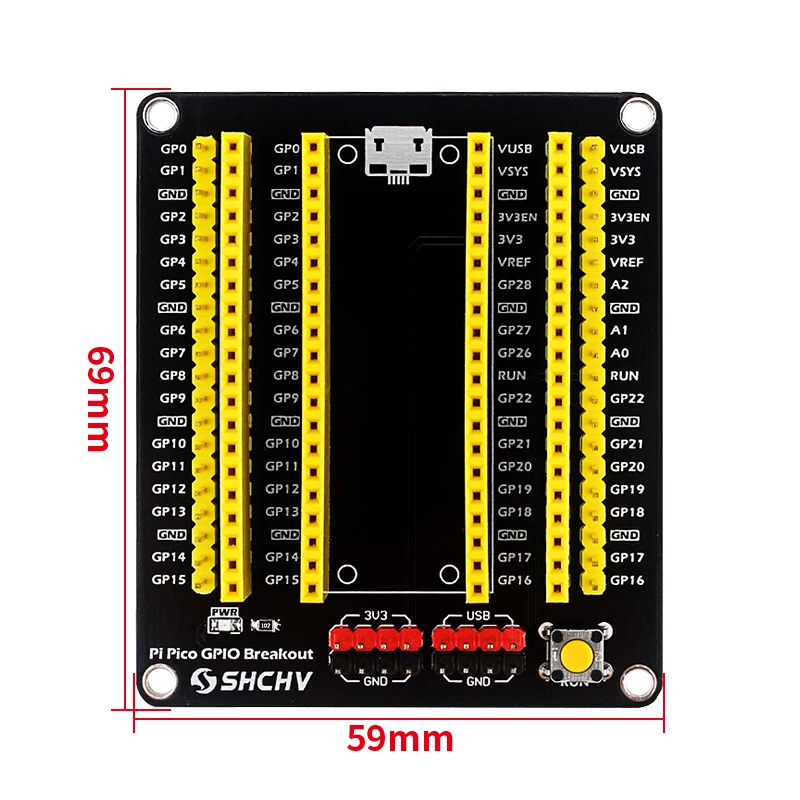

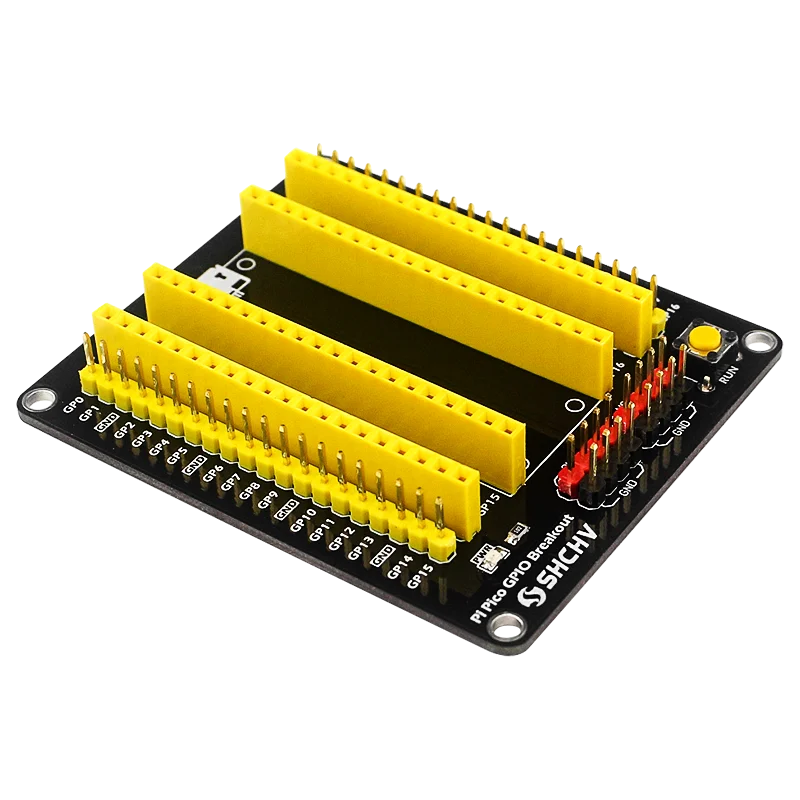

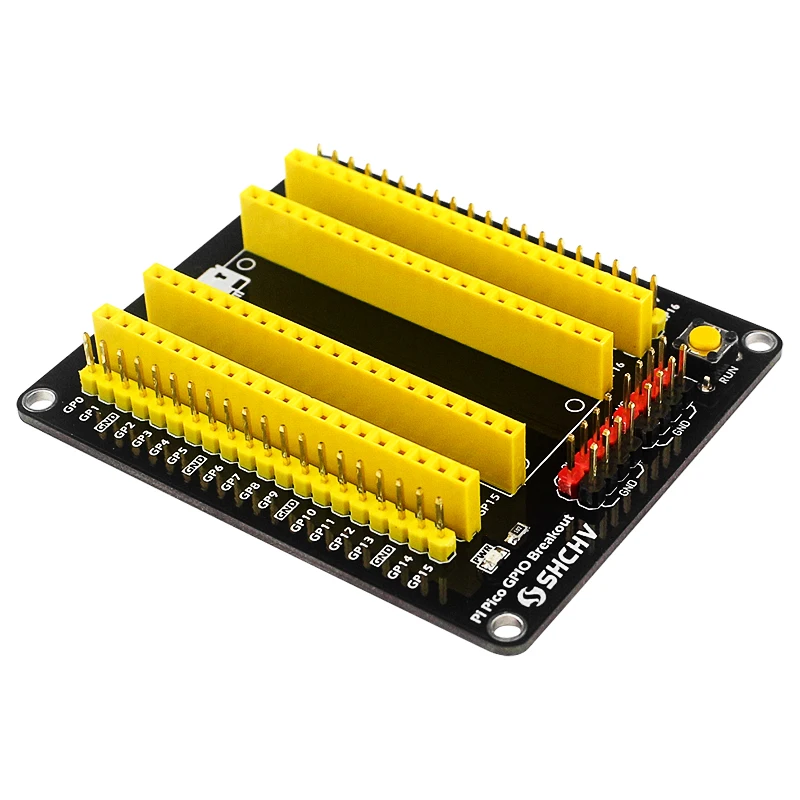

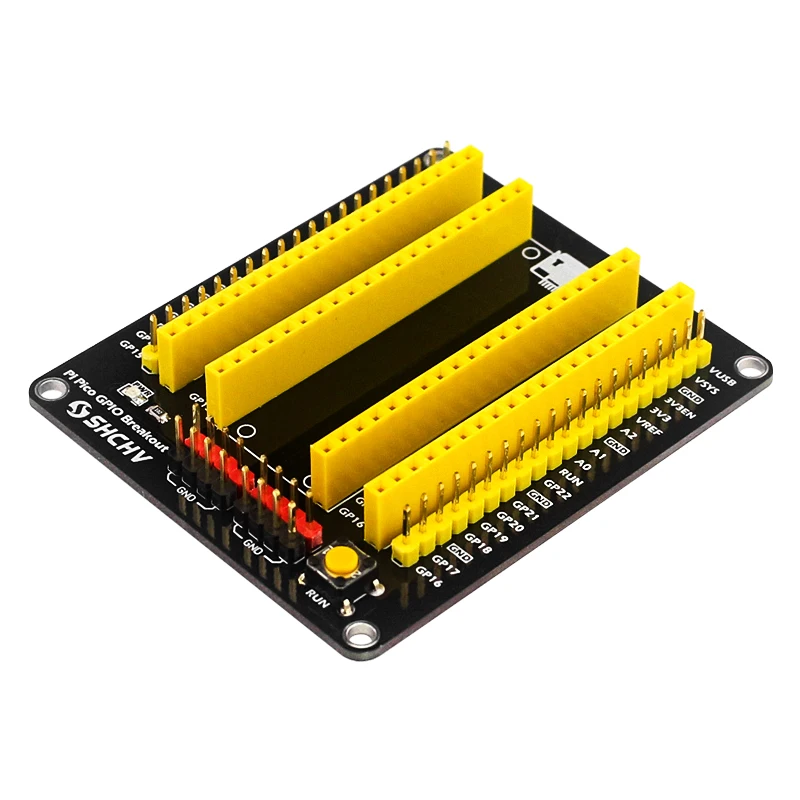

Cuatro juegos de encabezados macho estándar Raspberry Pi Pico GPIO, soporte alimentado por USB

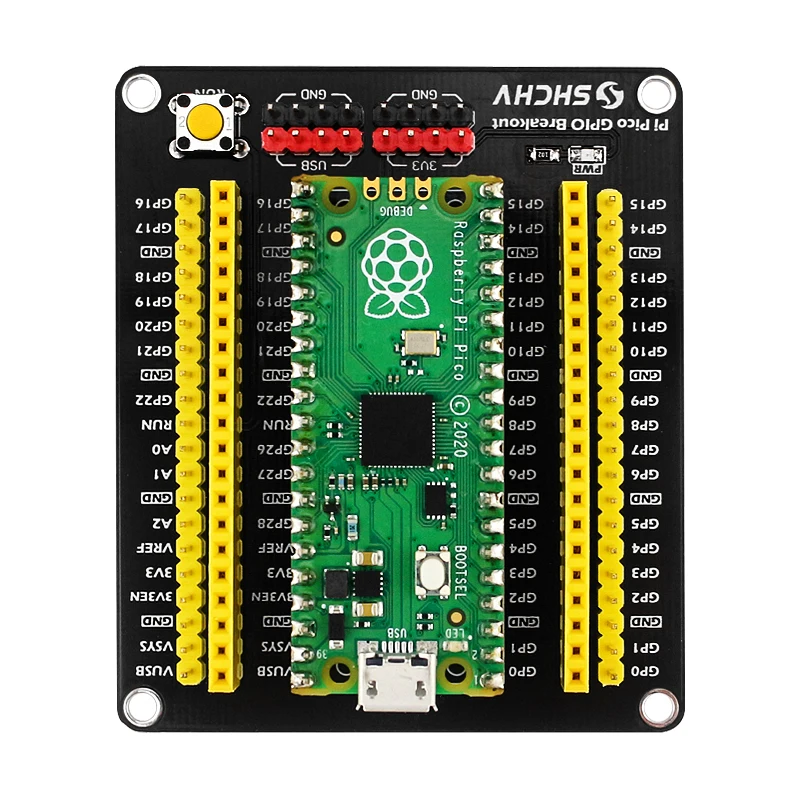

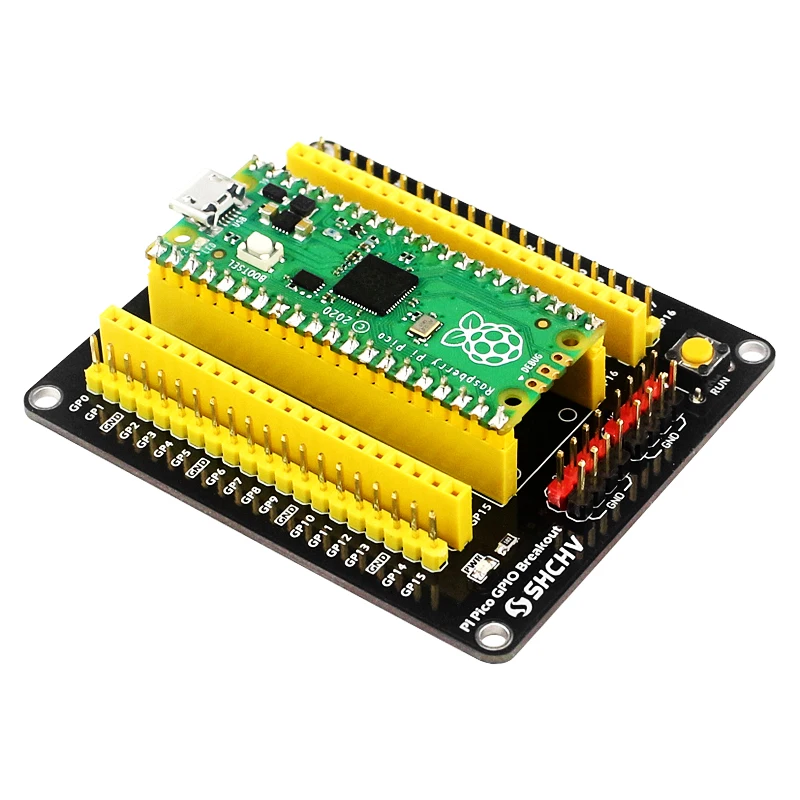

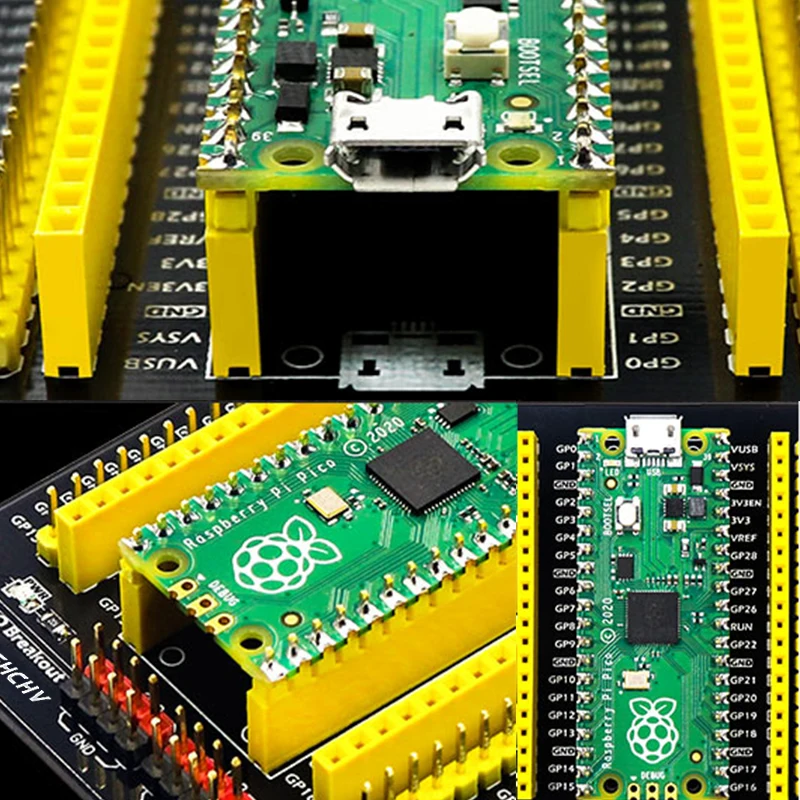

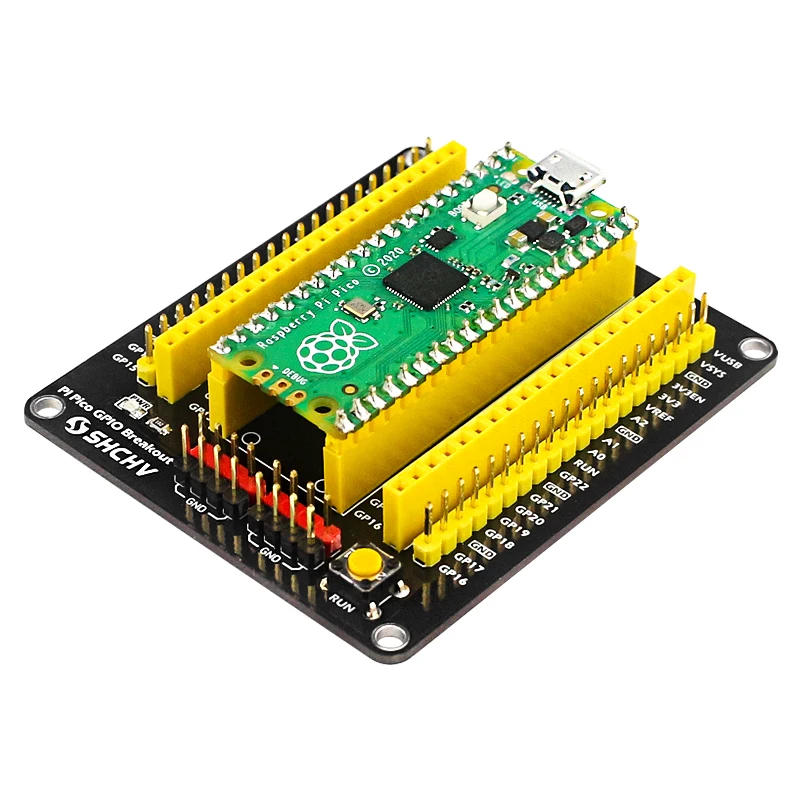

Conector de clavija hembra central para conectar directamente el Raspberry Pi Pico

Permite conectar más módulos de expansión Raspberry Pi Pico
Conector USB adicional para fuente de alimentación externa

Panel base negro, etiquetas de pinout blancas, contorno redondeado dorado, estética impresionante
