Descripción
1. Esta Placa de expansión en sí no requiere ningún controlador. Con diferentes módulos de interfaz MINI PCIE, debe agregar el controlador de módulo 4G correspondiente y el programa de red de marcación en el lado de Raspberry Pi. Opere de acuerdo con la documentación oficial del módulo y también lo organizaremos. Procedimientos relacionados con la configuración de la red del módulo de uso común y documentos de orientación para su referencia.
2. La interfaz USB de Raspberry Pi tiene una capacidad de fuente de alimentación limitada. Necesita una fuente de alimentación adicional para el módulo 4G.
3. Esta placa de expansión conserva completamente el Raspberry Pi de 40 pines y no afectará a la instalación y comunicación de otras placas de expansión.

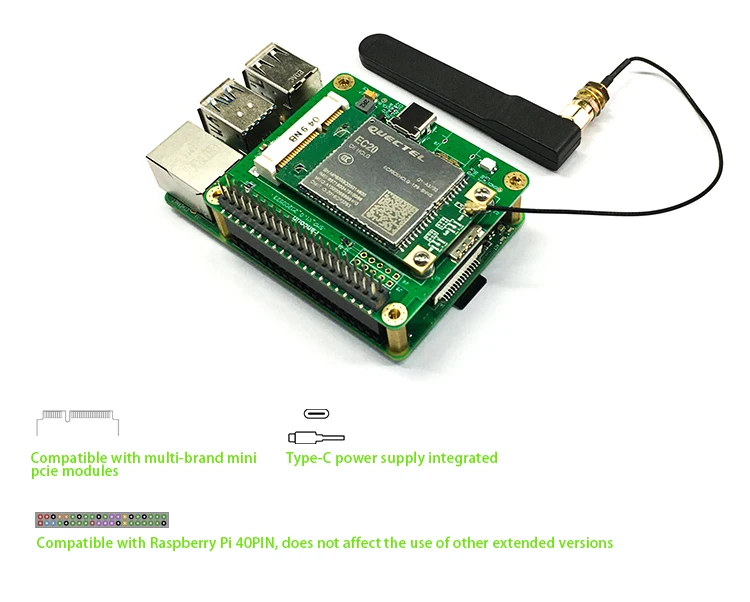

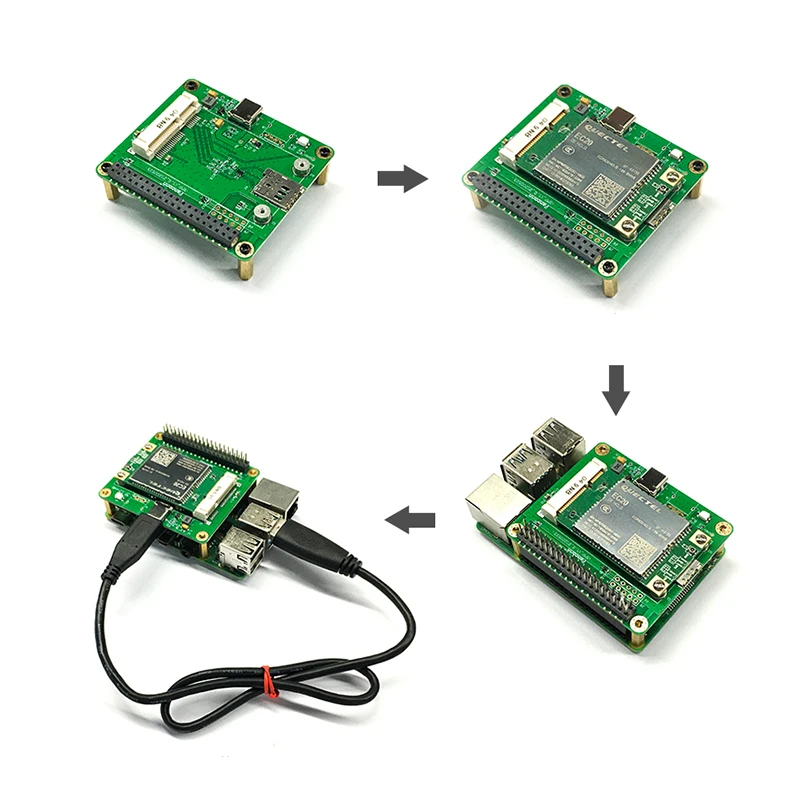

4. Basado en un diseño de apilamiento compatible con Raspberry Pi 40PIN, adecuado para placas base de la serie Raspberry Pi.

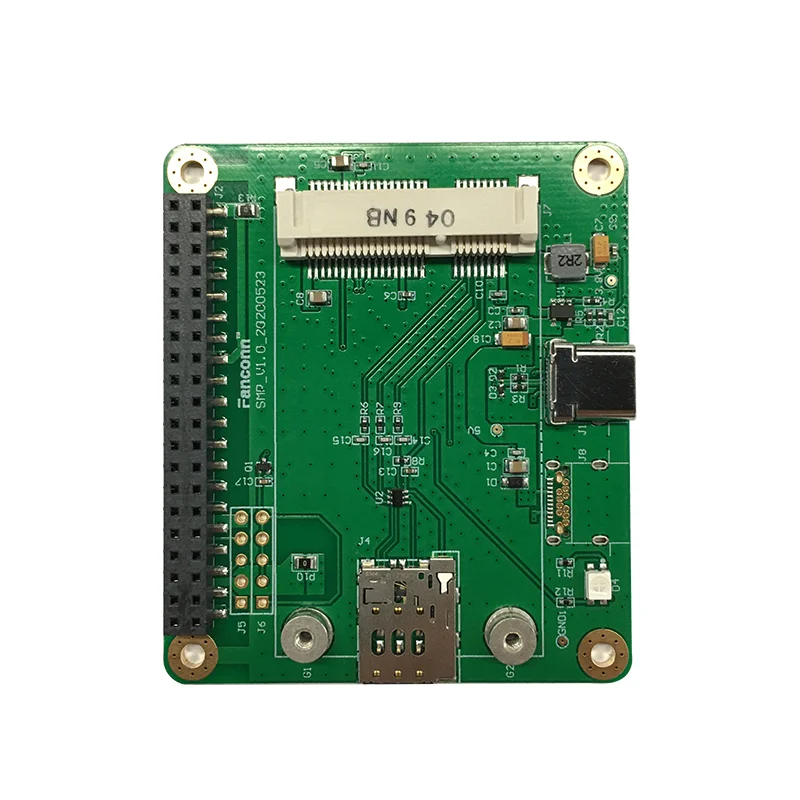

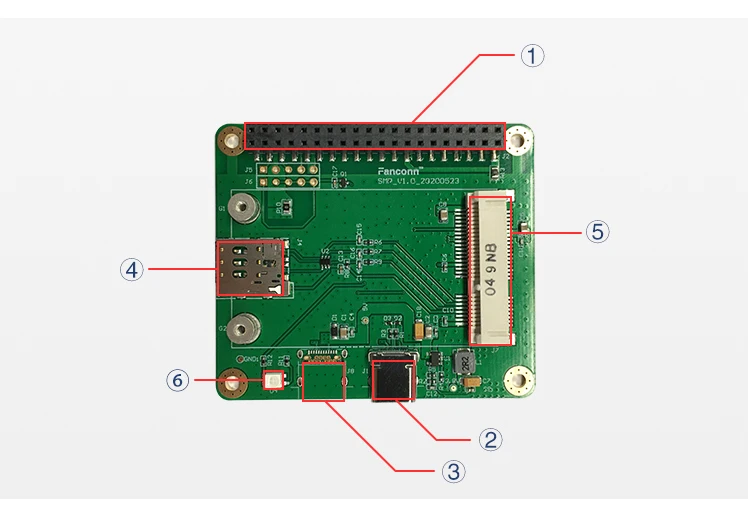

Descripción de la interfaz
1. Raspberry Pi 40 pines
Mantenga la interfaz GPIC de 40 Pines de Raspberry Pi intacta, sin afectar a otras versiones extendidas
2. Interfaz de datos/Fuente de alimentación Tipo-C
Fuente de alimentación y prueba de comandos AT, obtener información GPS, etc.
3. Fuente de alimentación standby
Poste vacío
4. Ranura para tarjeta SM
Nano SIM

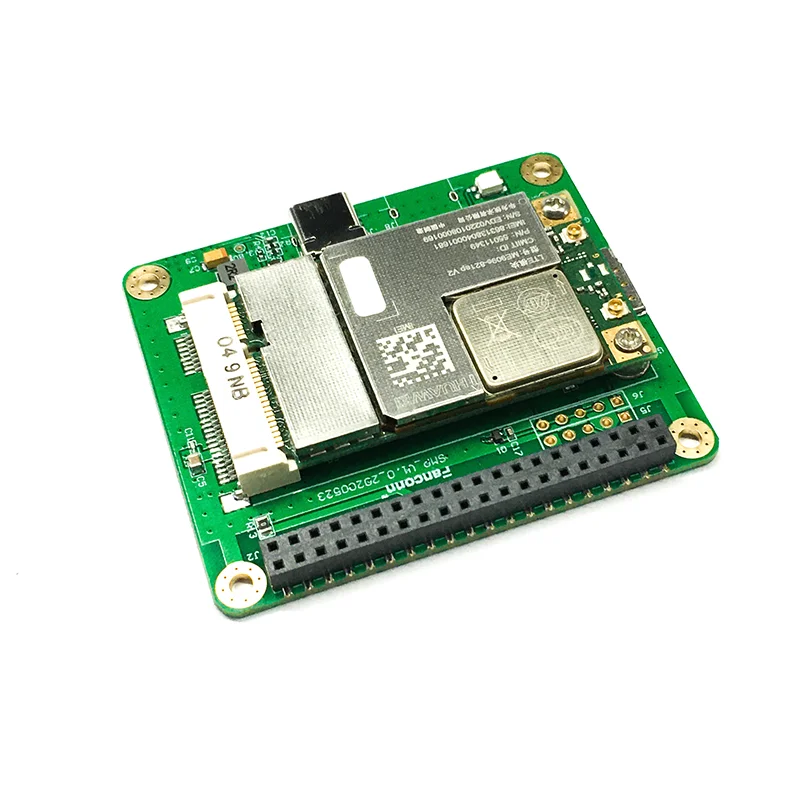

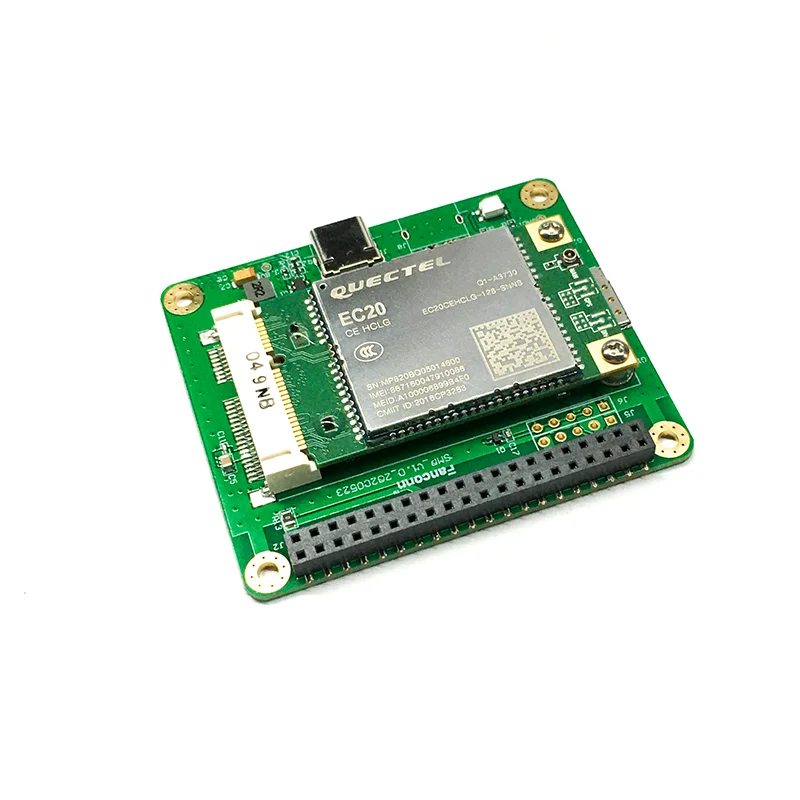

5. Interfaz MINI PCIE
Admite módulo LTE multimarca, módulo Mini PCIe
6.LED
Indicador de potencia/señal
