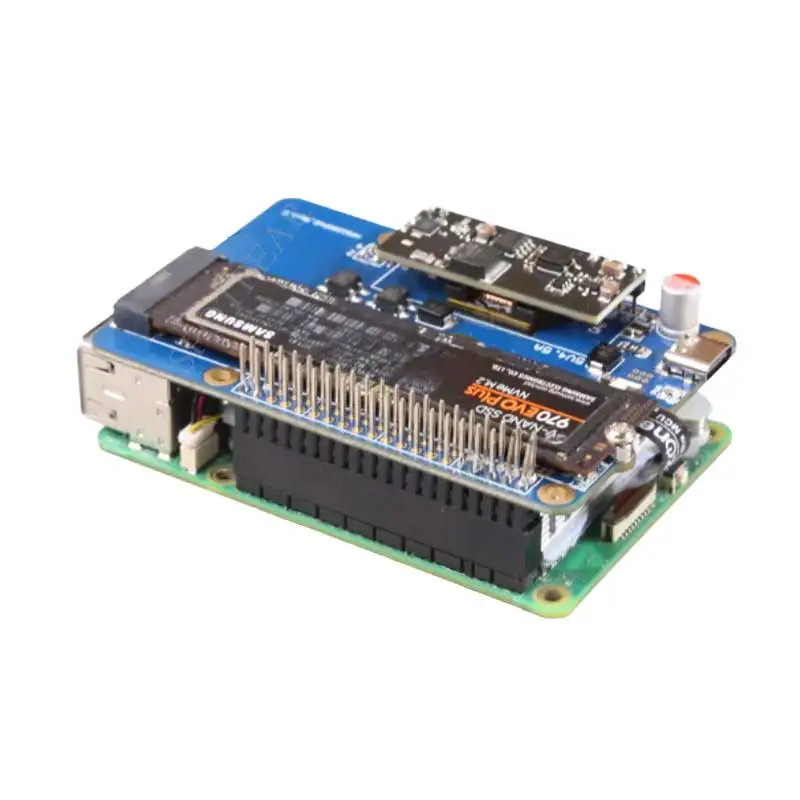

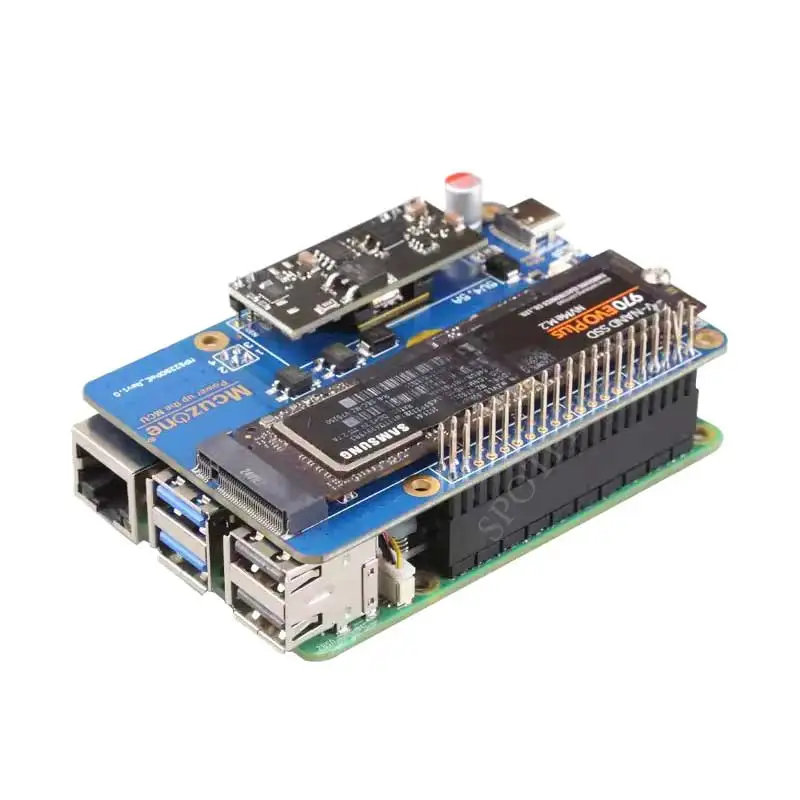

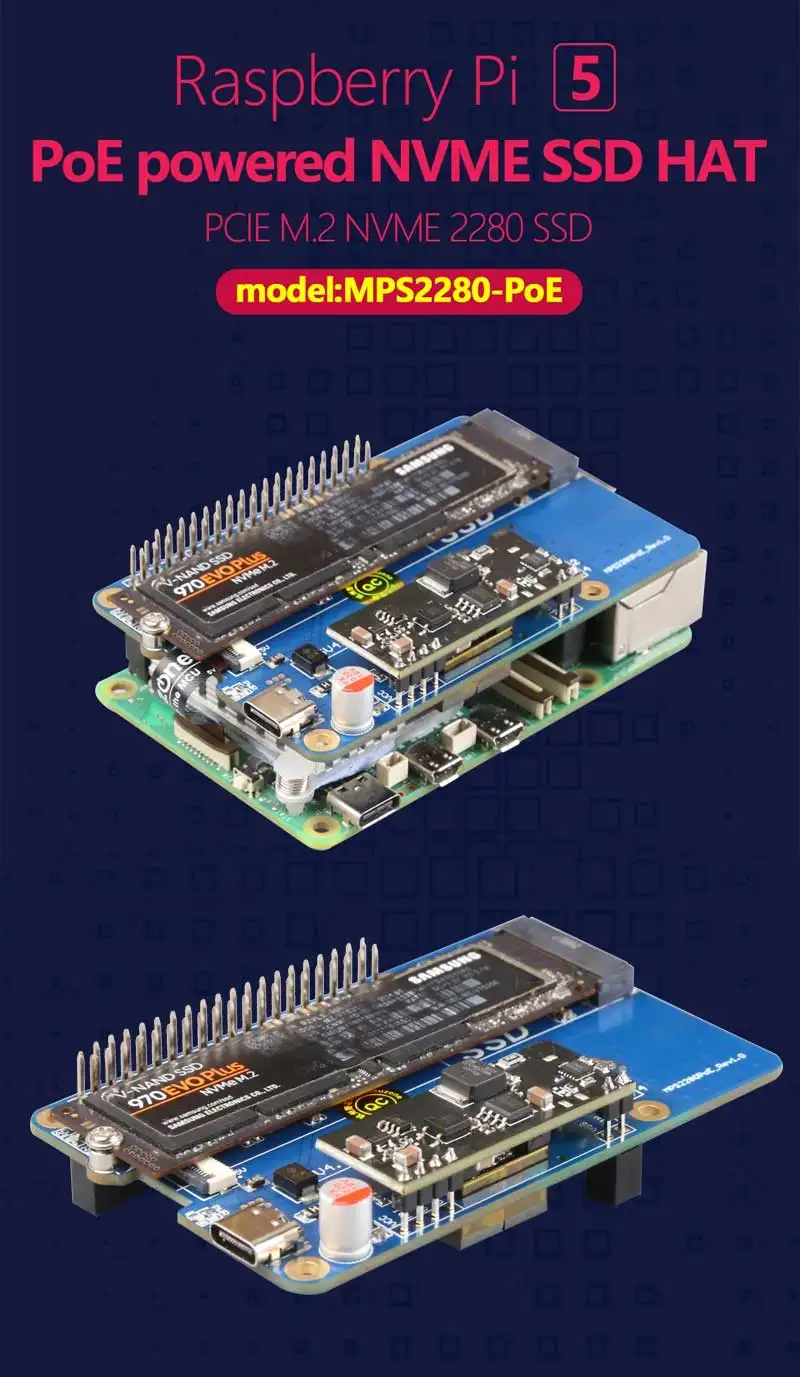

Raspberry Pi 5 PCIe a M.2 NVMe SSD HAT con placa adaptadora POE MPS2280-POE PCle x1 Gen2 y Gen3 Pi5 2280/2242/2230

【Detalles del producto】

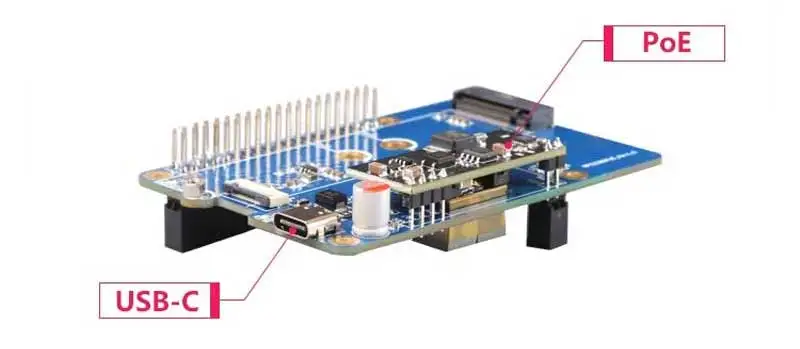

Fuente de alimentación PoE

[] Admite fuente de alimentación Ethernet en modo PoE;

[] Soporte IEEE802.3AF/AT;

[] Con fuente de alimentación conmutada (SMPS) totalmente aislada;

[] Salida del módulo PoE de hasta 5V 4.5A, asegúrese de que el dispositivo PSE pueda ofrecer una salida de 30W;

[] Si el RPi 5 está en modo de espera o en funcionamiento con baja potencia, también puede suministrar energía a otros dispositivos a través del puerto de hasta 5V y 3A.

Especialmente diseñado para RPi 5

Diseño basado en la interfaz RPi 40PIN GPIO,

La parte superior conduce a cabezales de PIN para facilitar el acceso a otras placas de expansión RPi.

PCIE a NVME SSD

[] Soporta PCle

Raspberry Pi 5 solo es compatible con PCle x1, con modos Gen2 y Gen3.

[] M.2 M-key, compatible con NVMe SSD

Admite SSD de tamaño 2280/2242/2230 (solo se sueldan 2280 Pilares de cobre por defecto).

[] Sistema de arranque SSD

Admite el inicio del sistema desde el disco duro SSD NVME y la expansión de almacenamiento.

El SSD también se puede utilizar solo para almacenamiento y el sistema se inicia desde TF.

[] Fuente de alimentación M.2

El circuito de alimentación de la placa de expansión adopta un diseño de corriente 2A, que está limitado por el límite de corriente de la interfaz PCIE de Raspberry Pi 5 (5V1A), Y puede proporcionar 3,3 V sobre 1,5 A al SSD.

En general, los requisitos de corriente marcados en SSD pueden ser 2,5 A, 2,7 A o incluso 3A, pero esta corriente corresponde al valor máximo del modo PCle X4. Sin embargo, Raspberry Pi 5 solo admite el modo X1. Por lo que la corriente real necesaria es mucho menor. Nuestros diseños satisfacen la mayoría de las necesidades de SSD.

[] LED Doble

Indicadores LED duales a bordo: indicador de potencia ("PWR") e indicador de activación M.2 ("ACT").

[] Componentes de alta calidad

Adoptan componentes electrónicos de alta calidad y tecnología de oro de inmersión, y se producen sin plomo.

4 orificios de fijación M2.5 y un diseño cóncavo en la parte superior de la placa facilitan el funcionamiento y el uso de GPIO de 40 pines.

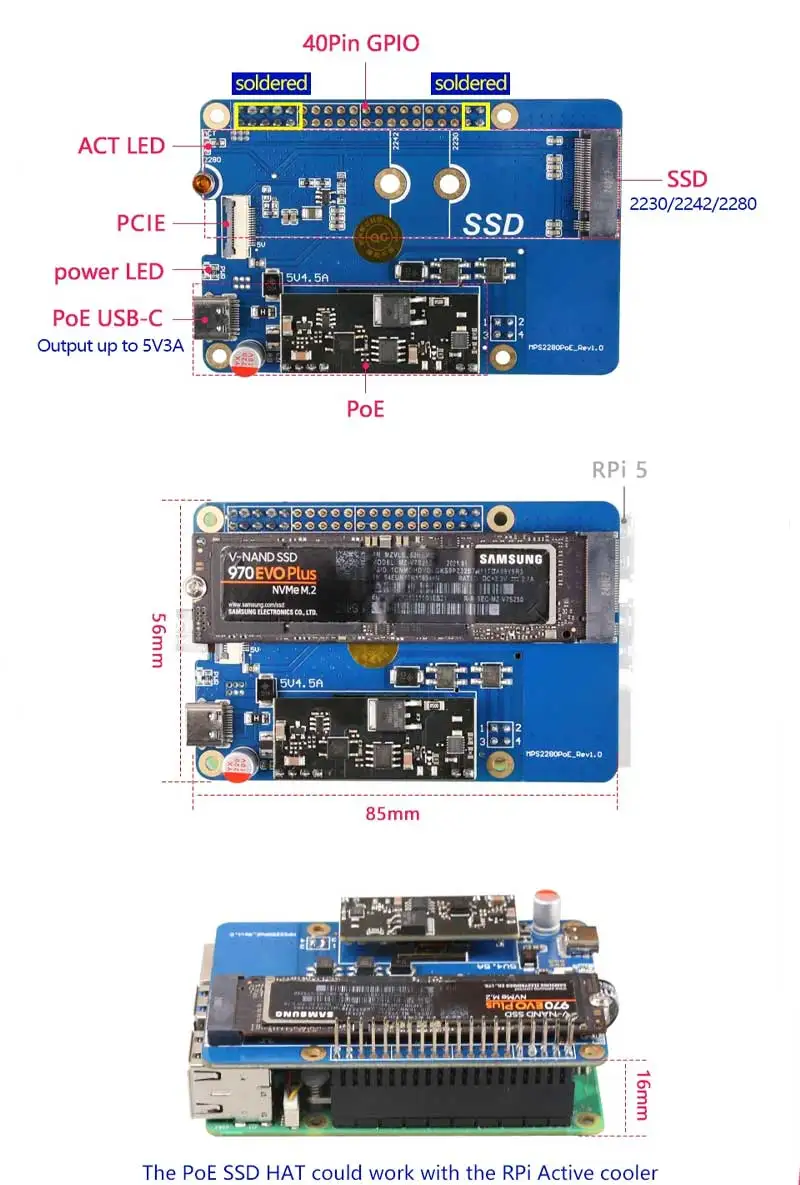

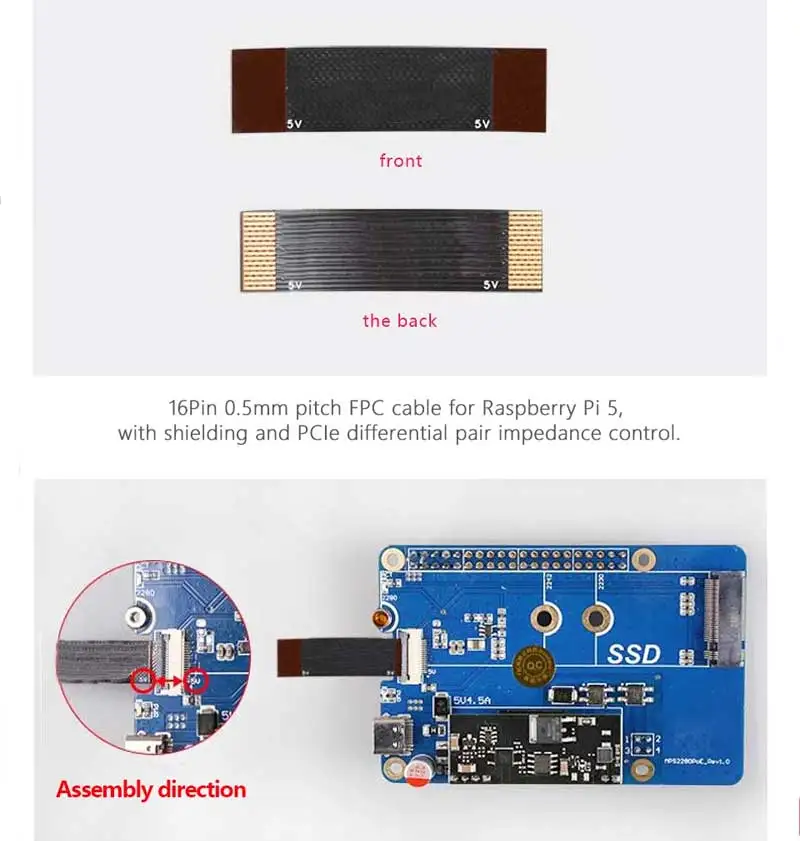

Detalles

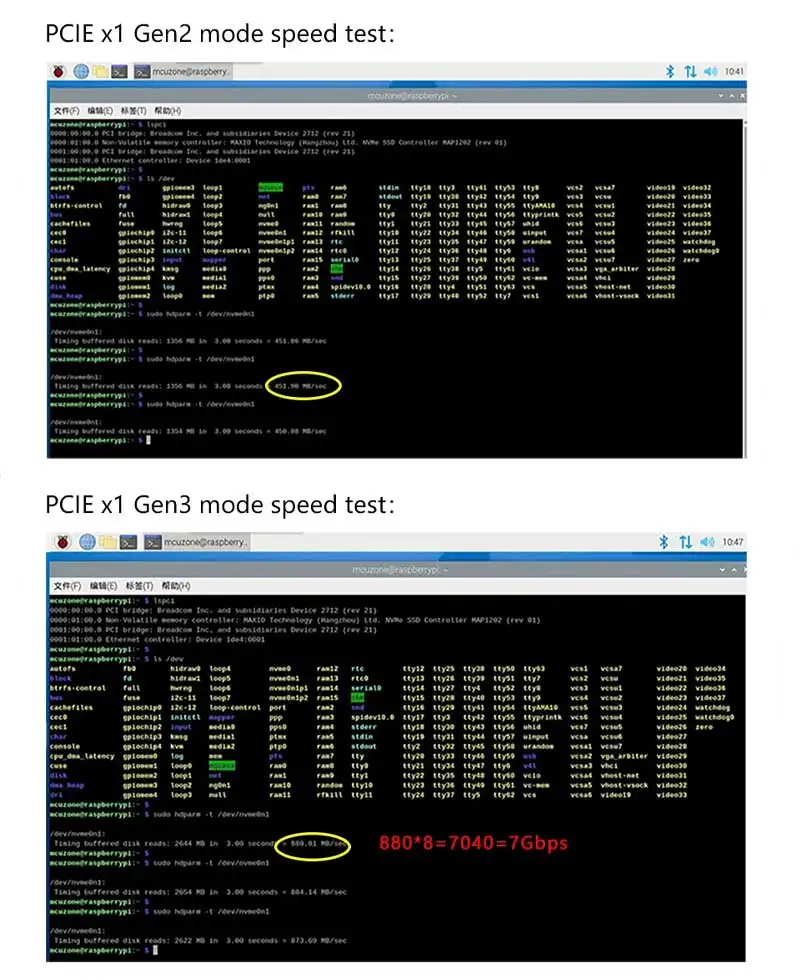

Prueba de velocidad

[] El ancho de banda teórico del modo PCle Gen2 oficial de Raspberry Pi es de 5Gbps, y elEl ancho de banda teórico del modo PCle Gen3 es de 8Gbps.

[] Resumen: ¡El rendimiento del modo Gen3 se duplica en comparación con el modo Gen2!

Guía del usuario

[] Siga el proceso de habilitación de PCle en el sitio web oficial de Raspberry Pi.

https://www.raspberrypi.com/documentation/computers/raspberry-pi-5.html # booting-from-PCIe

[] El SSD solo se utiliza como almacenamiento adicional:

Abra config.txt y agregue las siguientes dos líneas al final:

Dtparam=NVMe

Dtparam=pciex1 _ gen=3

La segunda línea se utiliza para establecer el modo de interfaz. El ancho de banda de

El modo Gen2 es de 5Gbps y el ancho de banda del modo gen3 es de 8Gbps.

Si no se establece, el valor predeterminado es GEN2.

[] Cómo configurar el arranque desde SSD:

[] Establecer opciones de arranque:

Sudo RPI-EEPROM-config -- Editar

Modifique BOOT_ORDER para:

PEDIDO DE BOTA=0xf416

Habilitar SONDA PCIE:

SONDA PCIE=1

A continuación, guarde, salga y reinicie.

[] El sistema en SSD Escribe (requiere un lector de tarjetas SSD):

Puede usar herramientas como Raspberry Pi lmager en Windows/Linux/Mac paraEscribe la imagen en SSD.

También puede usar la tarjeta TF para iniciar primero el sistema Raspberry Pi y luegoUse la línea de comando para instalar Imager:

Sudo APT Install rpi-imager

Luego puede escribir la imagen en el SSD directamente debajo de la Raspberry Pi.

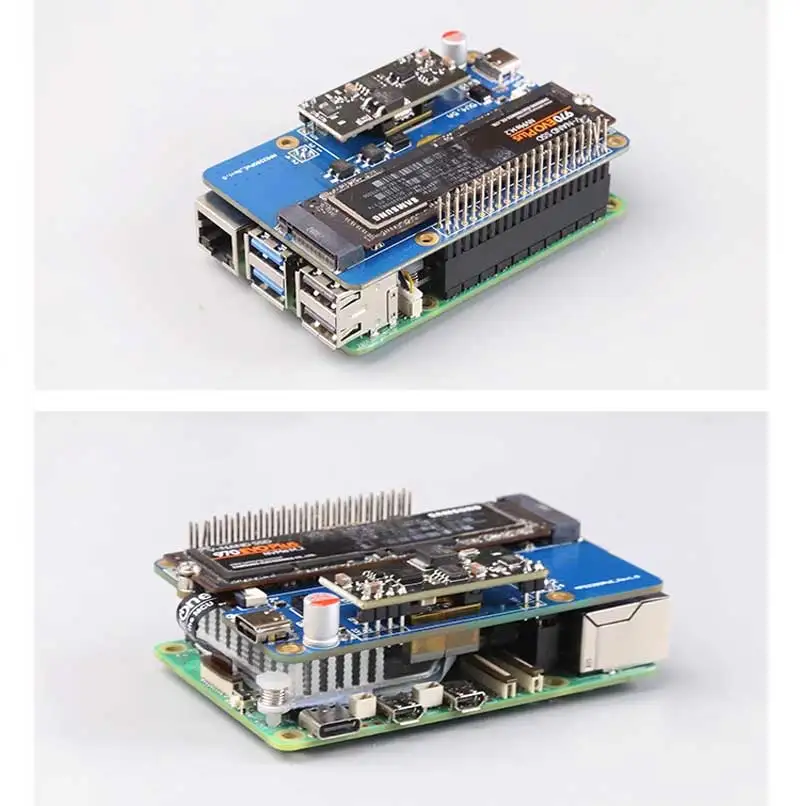

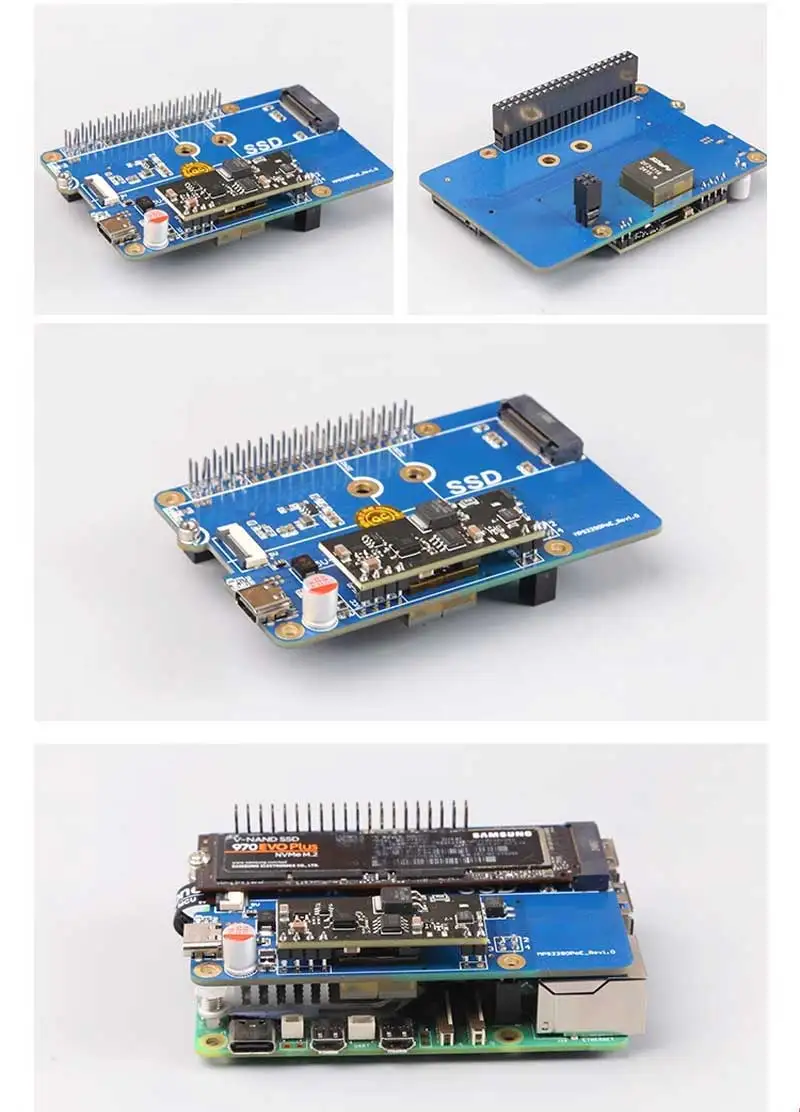

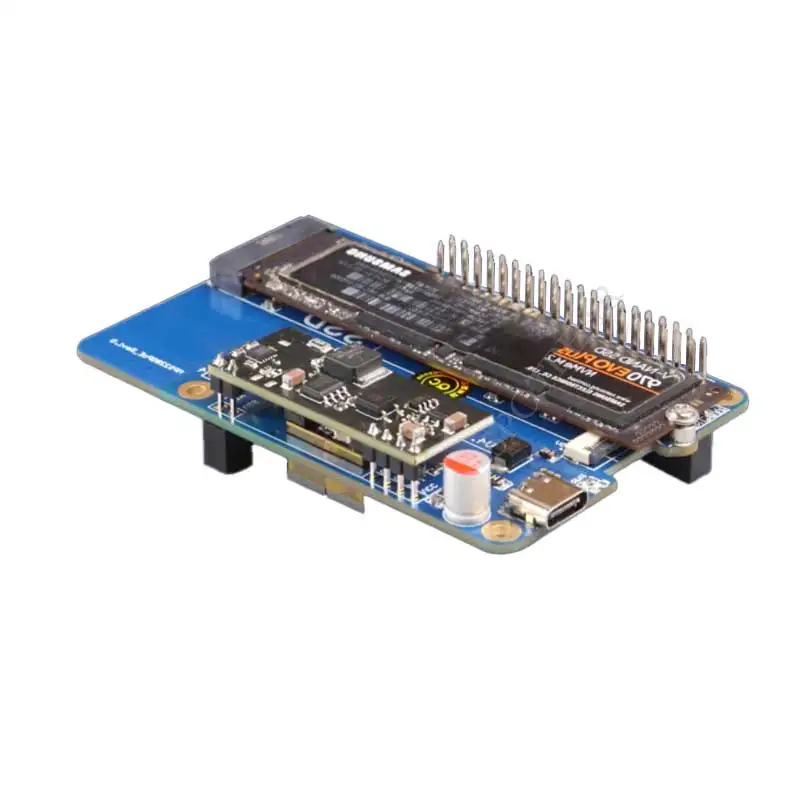

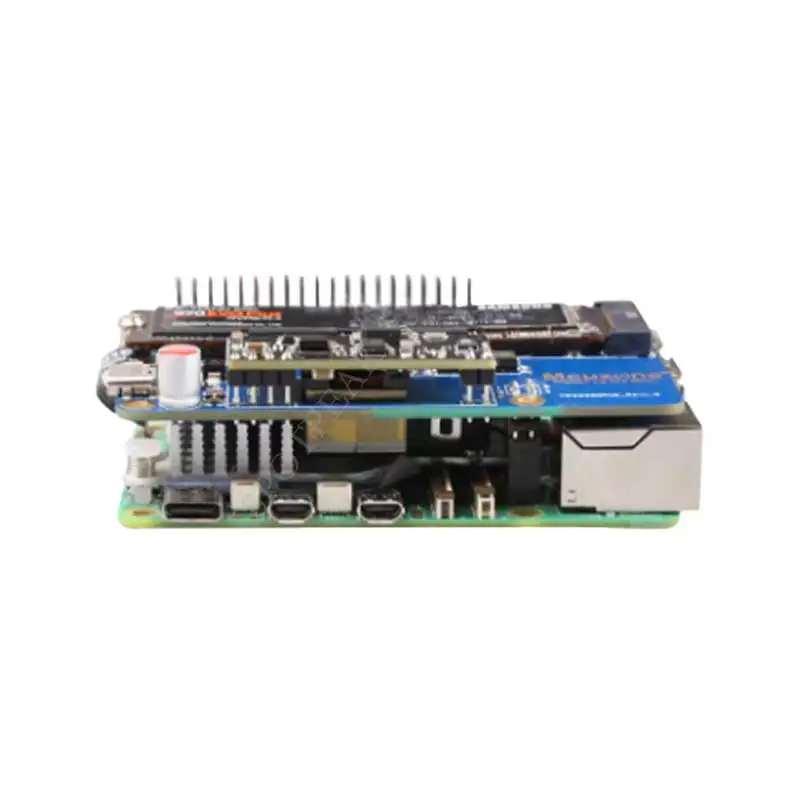

Galería

• Contenido del paquete

[] MPS2280-POE
