Raspberry Pi 3 / 3B + / 4B módulo UPS compatible con placa de expansión (batería de 21700 Li no incluida), fuente de alimentación ininterrumpida de 5V

【Nota】

[] NoIncluirFrambuesa PiYBatería Li

【Visión general】

[] El UPS HAT (D) es una placa de expansión de fuente de alimentación ininterrumpida (UPS) especialmente diseñada para la serie Raspberry Pi. Chip de carga de batería Li de conmutación a bordo con gestión de ruta, Chip convertidor de impulso y chip de monitoreo de voltaje/corriente. Admite carga y descarga simultánea, y puede proporcionar una salida de voltaje estable de 5V. Además, puede controlar el estado de funcionamiento de las baterías a través de la interfaz I2C. Admite la visualización del nivel de batería en el sistema, fácil de comprobar la capacidad restante de la batería.

【Característica】

[] Adopta un diseño de conector pin POGO, compatible con Raspberry Pi 3 / 3B + / 4B, etc.

[] Chip de carga de batería Li integrado, con gestión de ruta dinámica, una fuente de alimentación más estable.

[] Chip convertidor Boost integrado para una salida de potencia estable de 5V.

[] Comunicación de bus I2C, monitoreando el voltaje de la batería, la corriente, la potencia y la capacidad restante en tiempo real.

[] Circuitos de protección de múltiples baterías: protección contra sobrecarga/descarga, protección contra sobrecorriente, protección contra cortocircuitos, más seguro y estable.

[] Indicadores LED integrados para supervisar el estado de funcionamiento de la batería.

[] Viene con recursos y manuales de desarrollo en línea.

【Especificaciones】

[] VOLTAJE DE SALIDA: 5V

[] AUTOBÚS DE CONTROL: I2C

[] SOPORTE DE BATERÍA: Batería de litio recargable 21700 3,6 V (No incluido)

[] SOPORTE DE CARGADOR: 5V, interfaz Micro USB

[] CAPACIDAD DE CORRIENTE: 5000mAh (estándar)

[] DIMENSIONES: 56 × 85mm

[] TAMAÑO DEL AGUJERO DE MONTAJE: 3,0mm

【Precauciones de seguridad】

[]Las baterías Li-ion y Li-po son bastante inestables. Pueden causar incendio, lesiones personales o daños a la propiedad si no se recargan o usan correctamente.

[] No conecte inversamente las polaridades al recargar o descargar la batería. No utilice un cargador/panel de carga inferior para recargar la batería.

[] No mezcle baterías viejas con nuevas, evite usar baterías de diferentes marcas.

[] Al comprar una batería de litio, siempre debe asegurarse de que la especificación de la batería sea compatible con la placa de expansión. Elija baterías del fabricante formal y asegúrese de que las baterías funcionen de manera estable y segura mediante la prueba de envejecimiento.

[] Las baterías de litio tienen un ciclo de vida limitado, también se deteriorarán a medida que pase el tiempo. Debe reemplazarse por otras nuevas cuando las baterías alcancen su ciclo de vida máximo, o cuando funcionen más de dos años, lo que ocurra primero.

[] Debe colocarse con cuidado y correctamente, mantenerlo alejado de productos inflamables y explosivos, alejado de los niños, evitar cualquier accidente de seguridad causado por un almacenamiento descuidado.

【Energía ininterrumpida】

[] Es capaz de cargar las baterías y proporcionar salida de energía al mismo tiempo desde una fuente de alimentación externa

[] Cambia automáticamente a la salida de baterías no está disponible si la fuente de alimentación externa, mantiene el sistema funcionando sin ningún problema

[]* Solo para referencia, consulte el contenido del paquete para obtener la lista detallada de piezas

【Gestión dinámica de rutas, fuente de alimentación más estable】

[] Cuando se conecta a la fuente de alimentación externa, el sistema se alimentará y la batería se cargará al mismo tiempo, Y la batería se desconectará después de cargarse completamente para evitar daños en la vida útil de la batería causados por la carga y descarga frecuente

[] Cuando la fuente de alimentación externa es insuficiente, la batería proporcionará salida de energía junto con la fuente de alimentación externa al mismo tiempo para garantizar el funcionamiento normal del sistema

[] Cuando la fuente de alimentación externa está conectada, el sistema seguirá funcionando normalmente incluso cuando la batería falle o se apague. Y cambia automáticamente a la salida de baterías si la fuente de alimentación externa no está disponible, mantiene el sistema funcionando sin ningún problema

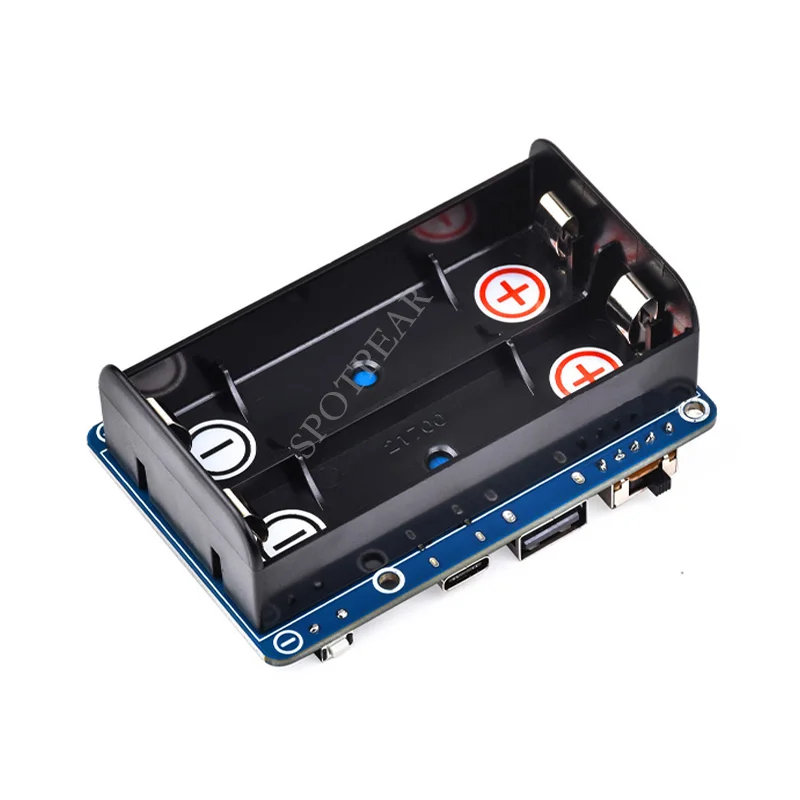

【Admite batería de litio de gran capacidad 21700, mayor duración de la batería】

[] Indicadores de advertencia a bordo, fáciles de comprobar si la batería está conectada correctamente

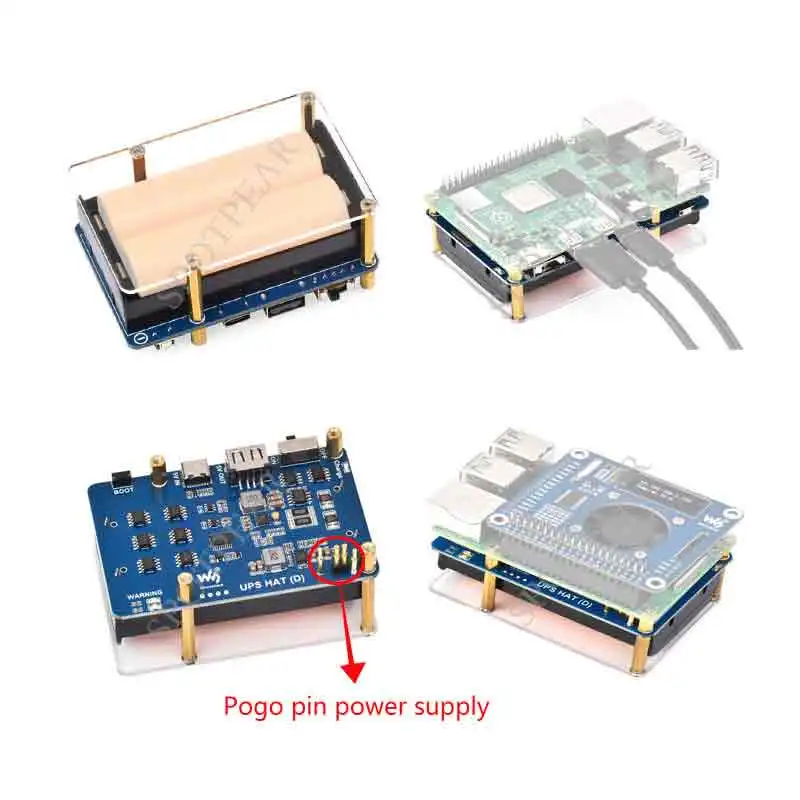

【Conector Pogo Pins】

[] Alimentar Raspberry Pi a través de pines Pogo, sin usar ningún recurso GPIO, compatible con Raspberry Pi 3 / 3B + / 4B, etc.

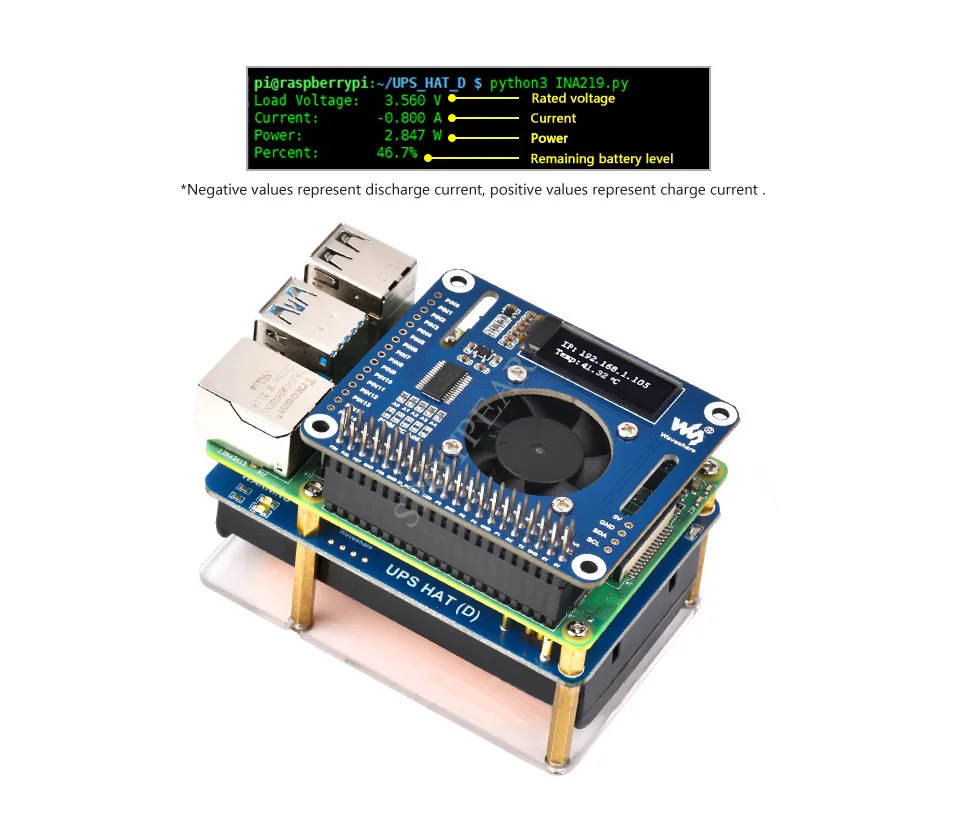

【Monitorización en tiempo real】

[] Monitoreo del voltaje, la corriente, la potencia y la capacidad restante de las baterías a través de I2C

[] Cuando el voltaje baja demasiado, es posible guardar archivos correctamente y luego apagar el sistema mediante software, para evitar cualquier pérdida de datos

[] SOLO como referencia, el Raspberry Pi y Fan HAT NO están incluidos.

【Admite Pantalla de nivel de batería y detección de conexión de alimentación】

[] Fácil de verificar el estado de la batería en tiempo real y se apaga automáticamente cuando el nivel de la batería es bajo. Chip MCU integrado para detectar la conexión de alimentación y reiniciar automáticamente la Raspberry Pi

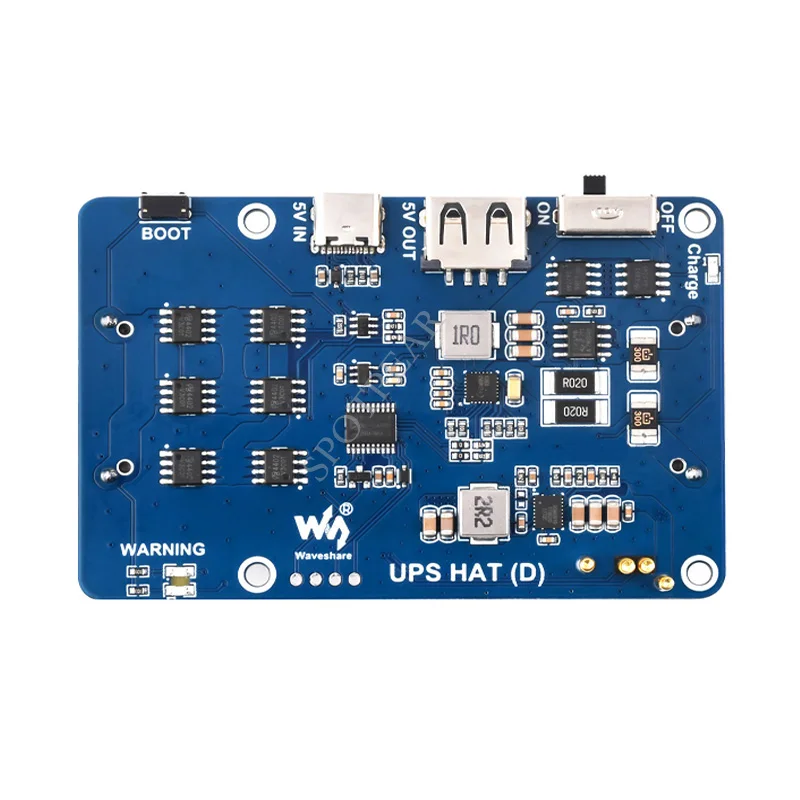

【Interfaces USB Onbaord】

[] Adopta una interfaz USB tipo C para cargar y una interfaz USB tipo A para salida de potencia de 5V, conveniente para alimentar otras placas

【Dimensiones del contorno】

[] Las pilas 21700 NO están incluidas

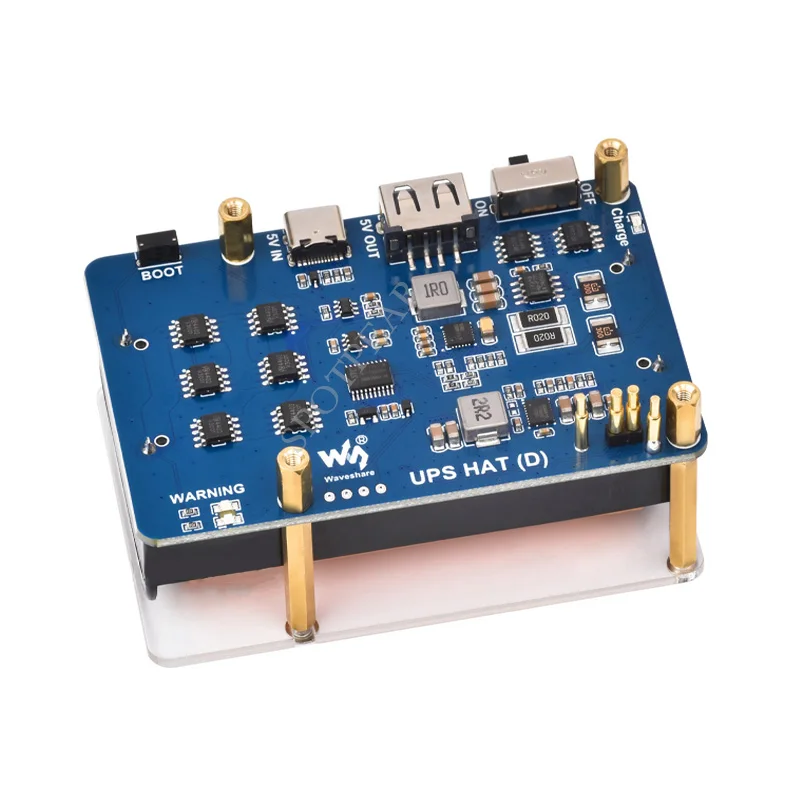

[] SOMBRERO UPS (D) x1

[] Panel de protección acrílico X1

[] Paquete de tornillos X1
