Descripción
Marca del producto: XUANFENG
Nombre del producto: ventilador enfriador de CPU

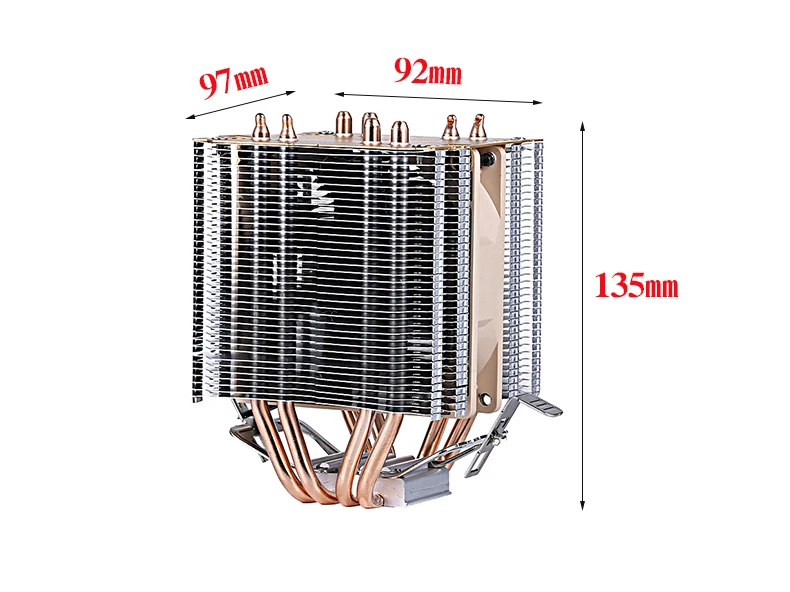

Tamaño del producto: 92 (longitud) * 97 (ancho) * 135 (altura) mm
Tamaño del ventilador: 90*90*25mm
Especificación del tubo de calor: 6mm * 4 piezas
Velocidad de 3 cables: 2000 RPM ± 10%
Velocidad de 4 cables: 800-2000 RPM ± 10%
Corriente de 3 hilos: 0,18 A sin lámpara, 0,28 A con lámpara ± 10%
Corriente de 4 hilos: 0.1A sin lámpara, 0.2A con lámpara ± 10%
Potencia de 3 cables: 2W sin luz, 3,5 W con luz ± 10%
Potencia de 4 cables: 1W sin luz, 2,5 W con luz ± 10%
Control de ruido: 25dBA
Volumen de aire: 60CFM (máximo)
(Los datos anteriores son para un ventilador. Si hay varios ventiladores (volumen de aire, ruido, corriente, potencia), los datos aumentarán).
Rodamientos del ventilador: Rodamientos hidráulicos
Voltaje de funcionamiento: DC 12V
Materiales de proceso: cobre y aluminio
Vida útil: 50000 horas
Interfaz del ventilador: 3 pines (velocidad constante de 3 cables)/4 pines (control de temperatura de 4 cables)
Longitud del cable del ventilador: 30CM ± 10%
Método de embalaje: en caja

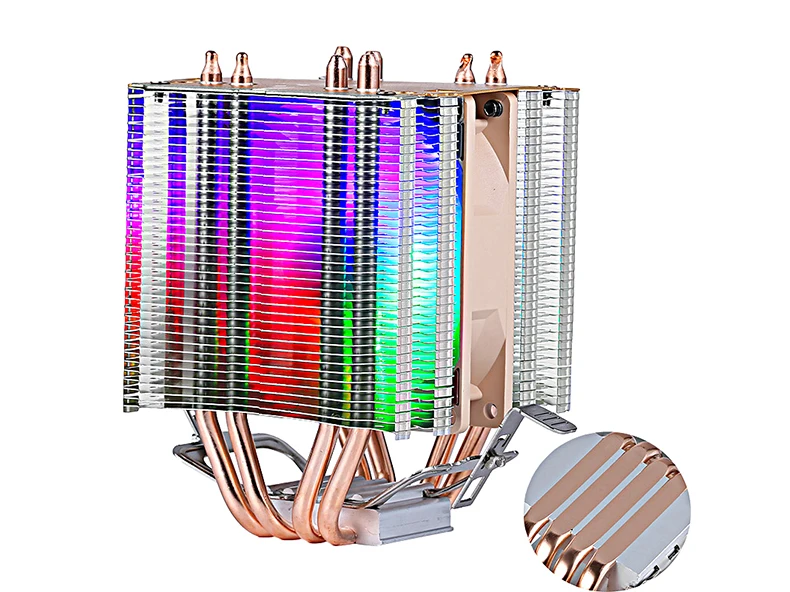

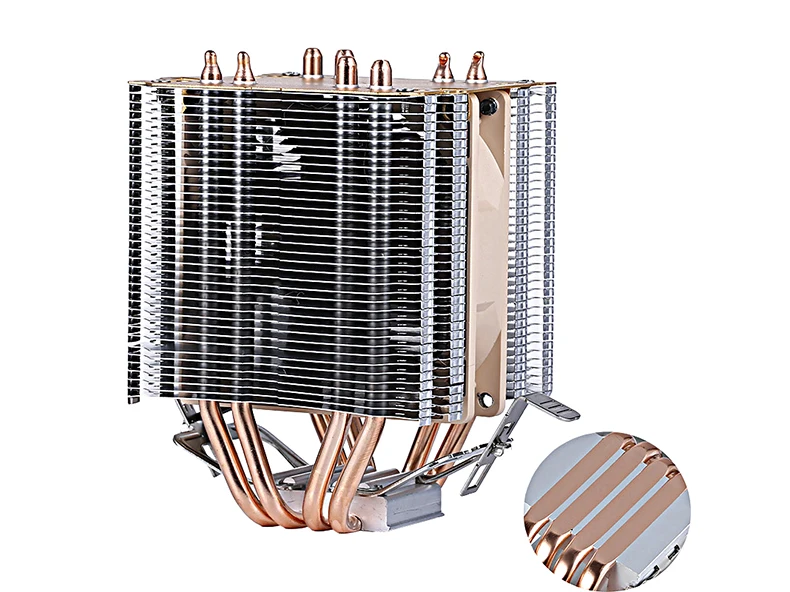

Base de aluminio puro combinada con 4 tubos de calor de cobre puro para una disipación de calor eficiente. Resuelva los problemas de altas temperaturas y haga que su ordenador sea más fluido. Ventilador súper silencioso. Los rodamientos hidráulicos reducen la resistencia a la fricción y reducen eficazmente el ruido. Diseño multiplataforma, fácil instalación.
Nota:
Debido a la medición manual, los diferentes métodos y herramientas de medición, puede haber ligeras desviaciones dimensionales.
Debido a las diferencias de iluminación, ángulo y visualización, es posible que las imágenes no reflejen el color real del artículo.
El siguiente es un video tutorial de instalación para este producto, con la esperanza de ser útil para usted. Los productos instalados en el video son solo para referencia, pero el método de instalación es el mismo.
Enchufe:
Para Intel: LGA 775/1150/1151/1155/1156/1200/1700/1356/1366 (I3 i5 I7)
Para AMD: AM4/AM2 +/AM2/AM3 +/FM1/FM2/FM2 +
(Para AMD, el soporte original de la placa base debe conservarse, Simplemente coloque el enfriador).
El siguiente es un tutorial sobre la instalación de un ventilador de refrigeración de la CPU. El producto en la imagen puede ser diferente del que compró, pero el método de instalación es el mismo.

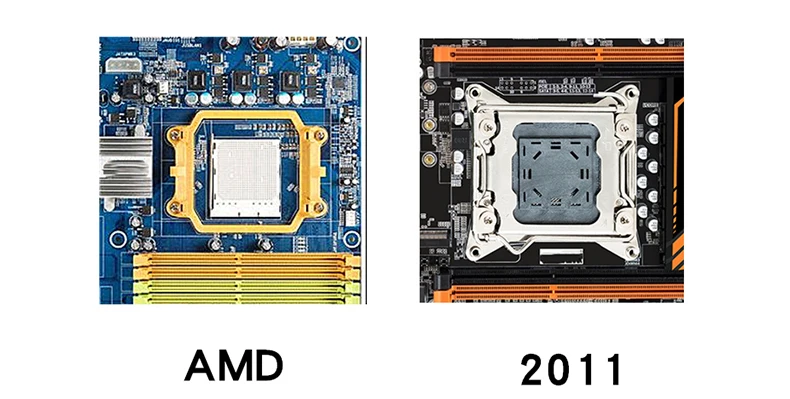

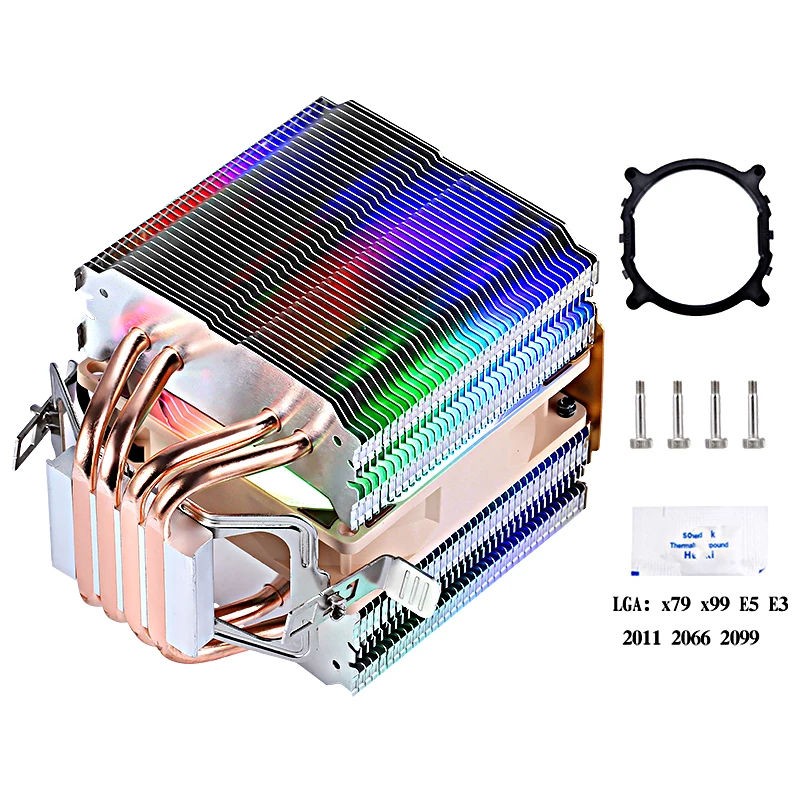

1. Como se muestra en la figura, adecuado para la instalación: LGA: 2011, 2066, 2099, X79, X99, X299, E3, E5, etc.
2. Como se muestra en la figura, coloque el soporte en el orificio de la placa base, Saque el tornillo y apriételo.
3. Como se muestra en la figura, complete el ajuste del tornillo.
4. Como se muestra en la figura, abra la Grasa de silicona conductora térmica y aplíquela uniformemente a la superficie de la CPU.
5. Como se muestra en la figura, retire la película protectora en la parte inferior del radiador antes de la instalación.
6. Como se muestra en la figura, alinee la ranura de la tarjeta en el soporte y presione la hebilla.
7. Como se muestra en la figura, alinee la ranura de la tarjeta en el soporte y presione la hebilla.
8. Como se muestra en la figura, no hay necesidad de preocuparse por las diferentes interfaces para CPUFAN. 3 pines/4 pines universales.
9. Como se muestra en la figura, la flecha azul representa la entrada de aire y la flecha roja representa la salida de aire.
10. Como se muestra en la figura, la instalación se ha completado.
El siguiente es un tutorial sobre la instalación de un ventilador de refrigeración de la CPU. El producto en la imagen puede ser diferente del que compró, pero el método de instalación es el mismo.

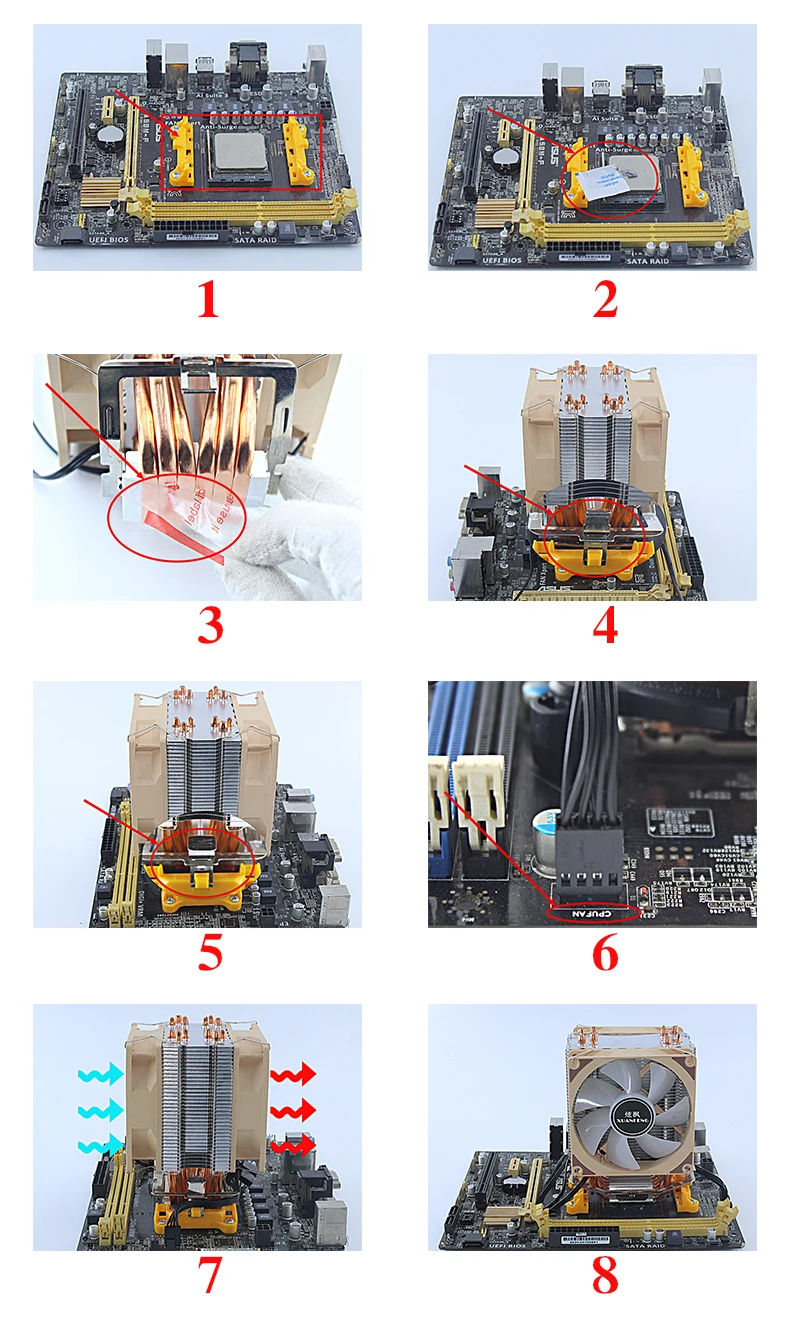

1. Como se muestra en la figura, el sustrato AMD se puede instalar directamente utilizando el soporte del sustrato original sin la necesidad de los accesorios que proporcionamos. Instalación de AMD: Para AMD, debe mantener el soporte original en la placa base.
2. Como se muestra en la figura, abra la Grasa de silicona conductora térmica y aplíquela uniformemente a la superficie de la CPU.
3. Como se muestra en la figura, retire la película protectora en la parte inferior del radiador antes de la instalación.
4. Como se muestra en la figura, alinee la ranura de la tarjeta en el soporte y presione la hebilla.
5. Como se muestra en la figura, alinee la ranura de la tarjeta en el soporte y presione la hebilla.
6. Como se muestra en la figura, no hay necesidad de preocuparse por Las diferentes interfaces para la interfaz CPUFAN. 3 pines/4 pines universales.
7. Como se muestra en la figura, la flecha azul representa la entrada de aire y la flecha roja la salida de aire.
8. Como se muestra en la figura, la instalación se ha completado.
Con respecto a la selección de tipos de interfaz
Las interfaces de 3 o 4 pines son universales y se pueden instalar sin preocuparse por los tipos de interfaz
Tipo de velocidad fija: ventilador de 3 pines, velocidad fija, gran volumen de aire, buena disipación de calor, pero puede haber un ruido de viento relativamente ligero
Placa de control de temperatura: el ventilador de 4 pines ajustará inteligentemente la velocidad del ventilador en función de la temperatura actual de la CPU, lo que ahorra energía y es silencioso. ¡Prolonga la vida útil! (La placa base debe admitir y habilitar la función de regulación de velocidad PWM, que básicamente está disponible en todas las placas base)
