Análisis general del producto
Llevo varias semanas usando este radiador pasivo subwoofer de 3 pulgadas (cuadrado) como parte de montajes DIY con cajas cerradas y variantes tipo “con puerto pasivo”. La idea de partida es clara: al ser un elemento pasivo, no tiene bobina ni electrónica propia; se limita a comportarse como diafragma que se desplaza por la presión generada por el woofer activo. En la práctica, el resultado se nota sobre todo en la zona baja donde el woofer, por sí solo, suele quedarse corto de “cuerpo” y extensión percibida.
El enfoque encaja muy bien con lo que describe el producto: aportar graves más presentes sin depender de una etapa adicional. Lo he probado en contextos distintos: música electrónica con bombo sostenido, bandas sonoras con transitorios de grave y también jazz con contrabajo donde interesa que no se vuelva “retumbón”. En general, funciona mejor cuando el resto del sistema (volumen de caja, sellado y la frecuencia de trabajo del driver activo) está bien planteado; si no, la ganancia de grave puede venir acompañada de falta de pegada o de un grave con más componente “resonante” que “definido”.
Un punto técnico importante: al tratarse de un radiador pasivo, no es un “puerto” convencional. Aunque visualmente se pueda confundir con soluciones de ventilación, el mecanismo físico es diferente: el radiador suma masa/cumplimiento al sistema y tiende a reforzar una respuesta alrededor de su frecuencia de resonancia efectiva, que depende de su diseño y del acoplamiento mecánico al recinto.
Calidad de construcción y materiales

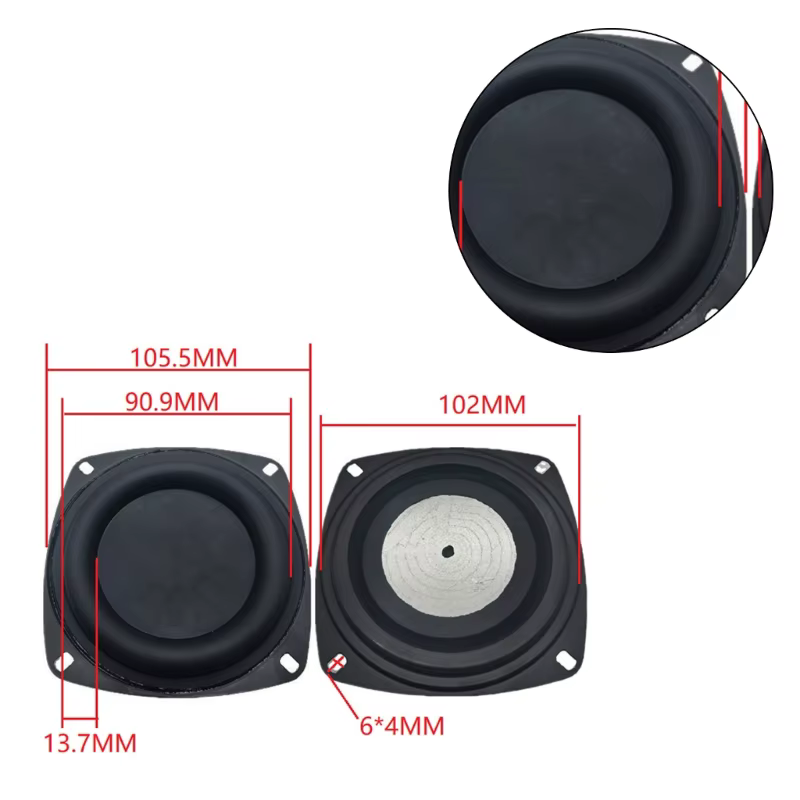

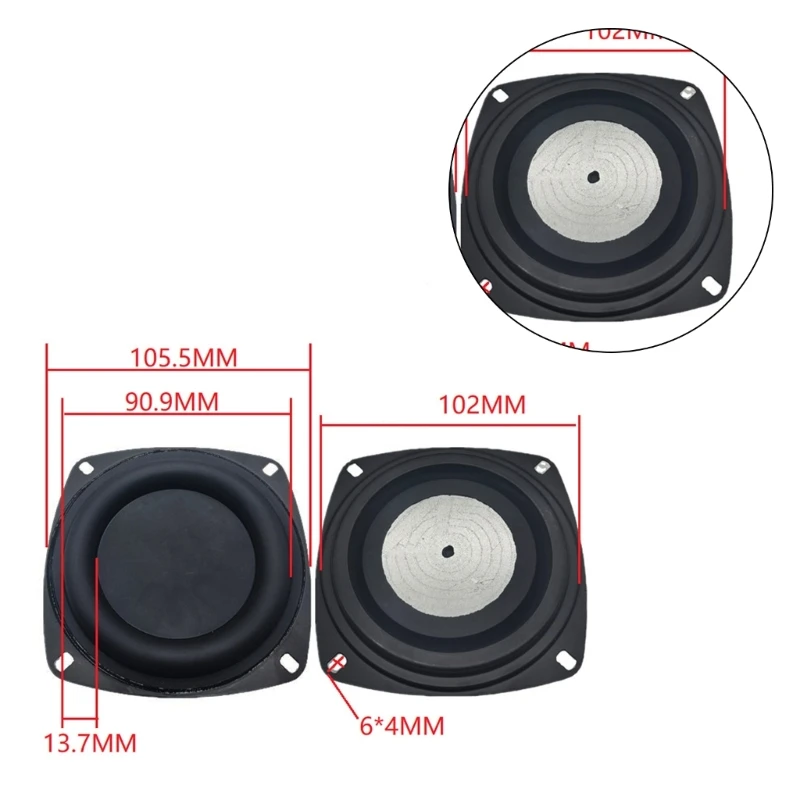

Por construcción, destaca que use caucho flexible como parte del diafragma y una lámina/placa de hierro para controlar el movimiento y dar rigidez estructural. Eso, en el uso real, se traduce en dos cosas: primero, el conjunto tiene un rango de movimiento controlado; segundo, es más resistente que soluciones muy blandas o con suspensiones de materiales que se degradan rápido con temperatura y humedad.
En los montajes que he hecho, el radiador no ha mostrado holguras anómalas ni un comportamiento errático al excitarlo con señales de prueba (senoides en la banda de graves y barridos lentos). El caucho se nota pensado para aguantar ciclos sin endurecerse de manera visible (obviamente, en semanas no es una prueba definitiva de envejecimiento, pero sí de estabilidad mecánica inmediata). La parte metálica aporta el “anclaje” necesario para que el conjunto no se comporte como un simple parche elástico.
Ahora bien, donde más se aprecia que es un componente mecánico es en el borde y el sellado: si el anillo no queda bien apoyado o hay fugas, pierdes parte del acoplamiento y el radiador puede empezar a “respirar” por caminos no deseados. No es un fallo del material del diafragma, sino de la integración.
Compatibilidad y rendimiento
La compatibilidad principal depende del tipo de recinto y de cómo se integre con el woofer activo. La descripción lo sitúa para cajas cerradas o configuraciones DIY tipo fase invertida/recinto con radiador pasivo. En mi experiencia, la clave es:
- Sellado hermético: es requisito. Colocarlo en la pared opuesta al woofer ayuda porque reduce interferencias directas, mejora el aislamiento de movimientos y favorece que el radiador trabaje como elemento de acoplamiento del sistema.
- Volumen y sintonía: al no aportar datos de Thiele/Small ni frecuencia objetivo del radiador, el ajuste fino lo haces por ensayo y por el comportamiento del conjunto. Lo típico aquí es que el radiador tienda a reforzar un rango bajo alrededor de su resonancia efectiva; si el woofer activo y el volumen de la caja están fuera de esa ventana, el refuerzo puede quedarse corto o descompensar.
- Rango de trabajo: la descripción menciona que trabaja principalmente por debajo de ~150 Hz. En el uso con música, lo noté especialmente en:
- electrónica (subgrave y pegada del bombo),
- cine de acción (impactos que piden más “presión” en baja),
- jazz (mejora del peso del contrabajo, siempre que no se suba demasiado la ecualización).
En cuanto a rendimiento, el radiador no “crea” potencia: redistribuye y amplifica mecánicamente la respuesta del sistema en su zona de resonancia. Esto es positivo porque reduce la necesidad de empujar tanto el woofer para obtener sensación de grave, pero también significa que si el amplificador o el woofer se quedan sin excursión o saturan, el radiador no lo arregla; puede incluso delatar problemas al mostrar distorsión mecánica cuando se fuerza.
He probado con configuraciones donde el woofer activo está relativamente bien controlado (fibra o lana en el recinto para estabilizar la respuesta en cerrados, sin pasarse para no sofocar en exceso). En esos casos, el radiador suma cuerpo y mantiene una transición razonable hacia medios bajos. Si el montaje está flojo o el sellado es mediocre, el grave se vuelve más “blando” y menos articulado.
También lo considero compatible con uso en coche, como indica la descripción, pero con una condición práctica: en entornos de vibración y cambios térmicos, es más fácil que aparezcan fugas o que el soporte sufra microdesajustes. Ahí la rigidez del montaje y la calidad del acabado de la fijación marcan la diferencia entre un grave útil y uno ruidoso.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes, destacaría:
- Montaje DIY sencillo: al ser cuadrado de 3 pulgadas, la integración en cajas con taladrado/cajeado es relativamente directa.
- Componente pasivo sin alimentación: reduce complejidad del sistema; no dependes de electrónica extra.
- Mejora perceptible del cuerpo en graves: especialmente cuando el recinto está bien sellado y el woofer activo trabaja en la zona adecuada.
- Materiales orientados a durabilidad mecánica: caucho flexible y placa metálica dan confianza en el uso doméstico/taller.
Como aspectos mejorables, lo que más noto es la falta de información para un diseño “científico” desde el minuto uno. Echando en falta datos típicos (por ejemplo, frecuencia de resonancia del radiador, masa efectiva o parámetros de acoplamiento), el ajuste queda en manos del montaje y de medición/ensayo. Esto no impide que funcione, pero limita la previsibilidad.
Además, hay un riesgo inherente en radiadores pasivos pequeños: si te pasas con el nivel o con frecuencias muy bajas mal filtradas, pueden aparecer síntomas de excursión limitada del conjunto. La solución práctica que me funciona es usar un filtro pasa-bajos/gestión de graves antes de llegar a frecuencias donde el sistema no está diseñado para trabajar, y revisar que no haya obstrucciones internas.
Consejos prácticos de uso y mantenimiento:
- Al montarlo, coloca una junta/sello adecuada (o asegúrate de que el borde del radiador asienta perfectamente) para evitar fugas de aire.
- Comprueba que no haya roce mecánico del radiador con tornillería o refuerzos internos.
- Si lo usas en coche, fija y revisa periódicamente (vibración puede aflojar o deformar el sellado con el tiempo).
- Para mantener el rendimiento, evita humedades directas prolongadas si el recinto no está bien protegido: el caucho puede mantenerse, pero la madera/DM y las juntas suelen ser el eslabón más débil.
Veredicto del experto
Es un radiador pasivo de 3 pulgadas bien planteado para proyectos donde quieres ganar sensación de grave sin sumar electrónica. El componente cumple su papel: al moverse con la presión del woofer activo, aporta cuerpo y presencia en la zona baja, siempre que el recinto esté correctamente sellado y la sintonía del conjunto acompañe. Donde más “lucen” sus virtudes es en montajes DIY medidos a nivel práctico (sellos, orientación del radiador opuesta al woofer, control de excursión). Si buscas algo plug-and-play con parámetros exactos garantizados, esta familia de radiadores exige ajuste por montaje; si te gusta trastear y afinar, es una opción razonable y mecánicamente coherente para subir el peso del grave sin complicarte con alimentación externa.
