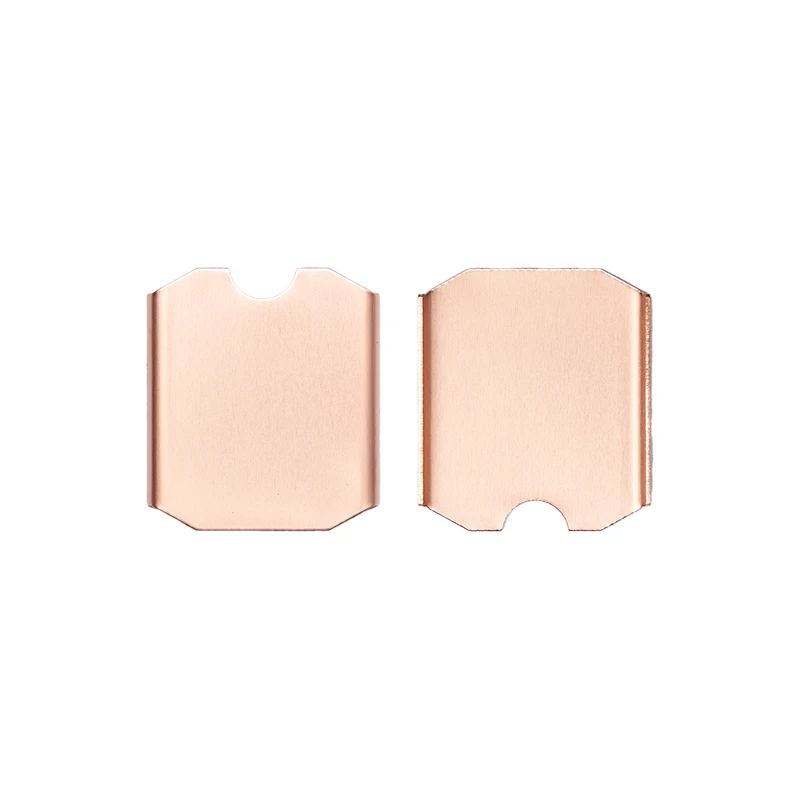

Radiador enfriador SSD de cobre con almohadilla térmica de silicona, accesorios para consola de juegos, cubierta de vapor M.2 2230 SSD
3,58 €
Enlace proporcionado por:
Enviado desde:
Ships From:
Especificación:
Origen: China continental
Material: silicio, cobre, metal, etc.
Tamaño: aproximadamente 26x23mm/1,02x0,90 pulgadas
Peso: 55g
Tutorial de instalación de refrigeración de disco duro:
1. Apague la cubierta de vapor. Apague la alimentación de STEAM DECK y desenchufe todos los cables antes de reemplazar el disco duro.
2. Retire los ocho tornillos detrás de la cubierta de vapor. Utilice un destornillador Phillips para quitar los 8 tornillos que aseguran la cubierta trasera. Cuatro tornillos de 9,5 MM y cuatro tornillos de 5,8 MM; Mantenga bien los tornillos durante el reemplazo para evitar pérdidas

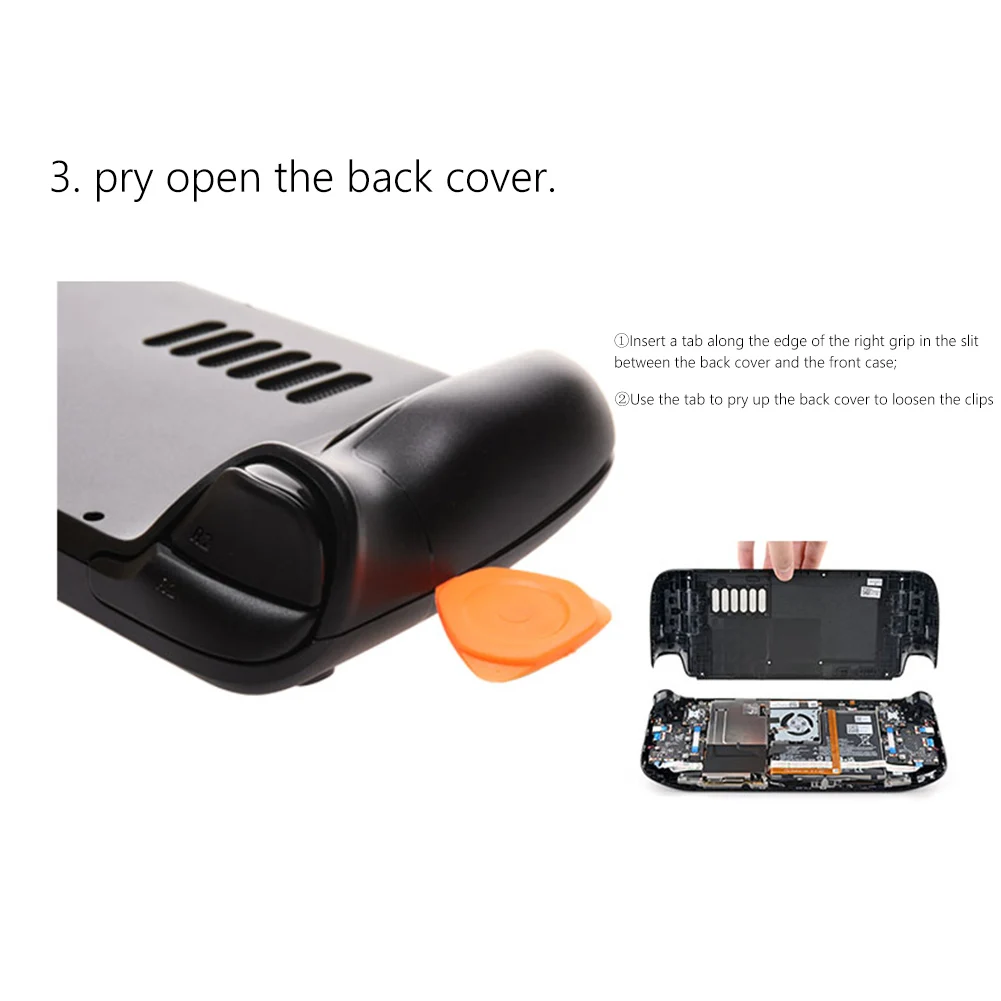

3. Abre la cubierta trasera. Inserte una cuña a lo largo del borde de la empuñadura derecha en la costura fina entre la cubierta trasera y la carcasa delantera; Levante la cubierta trasera con una cuchilla de elevación para liberar los clips

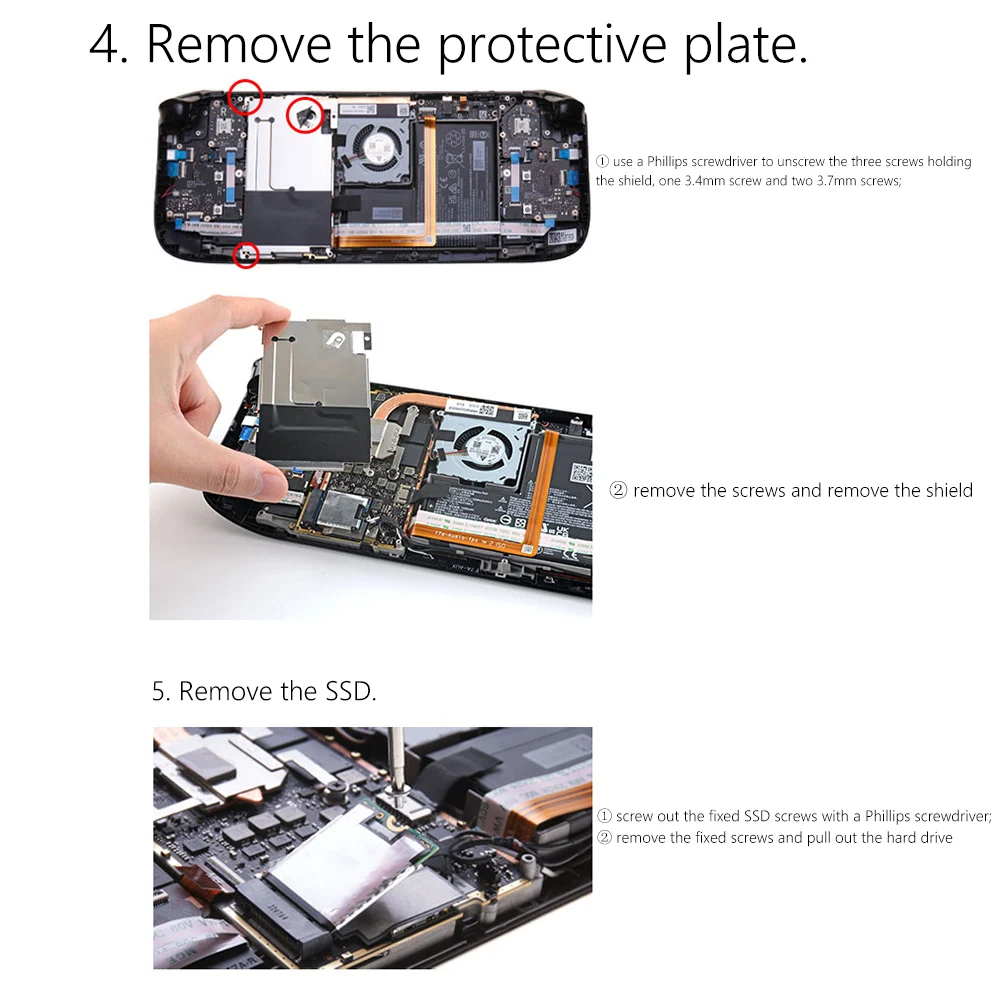

4. Retire la placa protectora. Use un destornillador Phillips para desatornillar tres tornillos que aseguran la placa protectora, un tornillo de 3,4mm y dos tornillos de 3,7mm; Retire la placa protectora después de quitar los tornillos
5. Retire la unidad de estado sólido. Use un destornillador Phillips para desenroscar los tornillos que aseguran el SSD; Retire los tornillos de fijación y desenchufe el disco duro

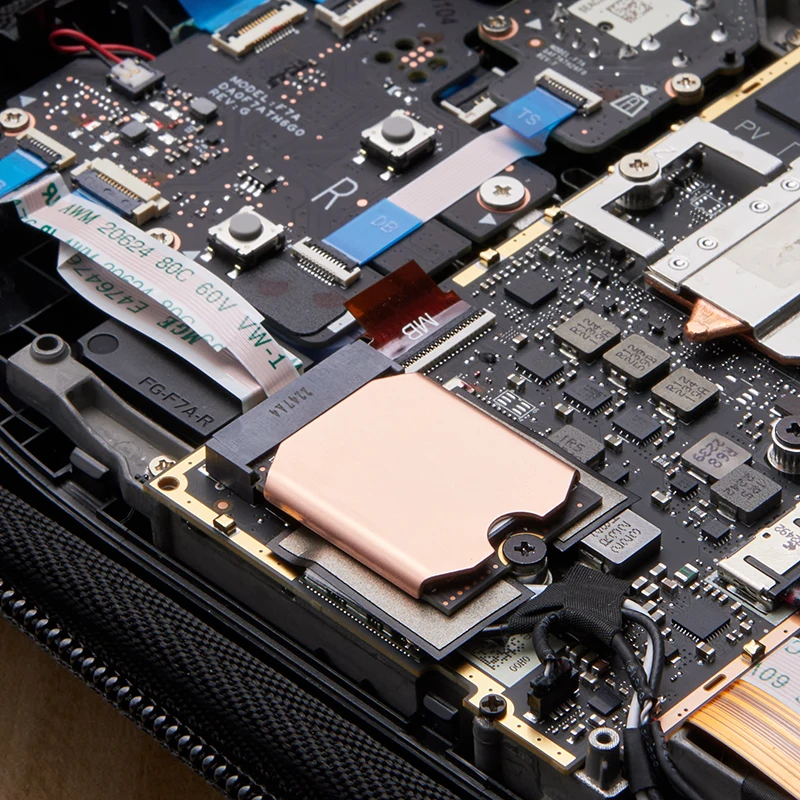

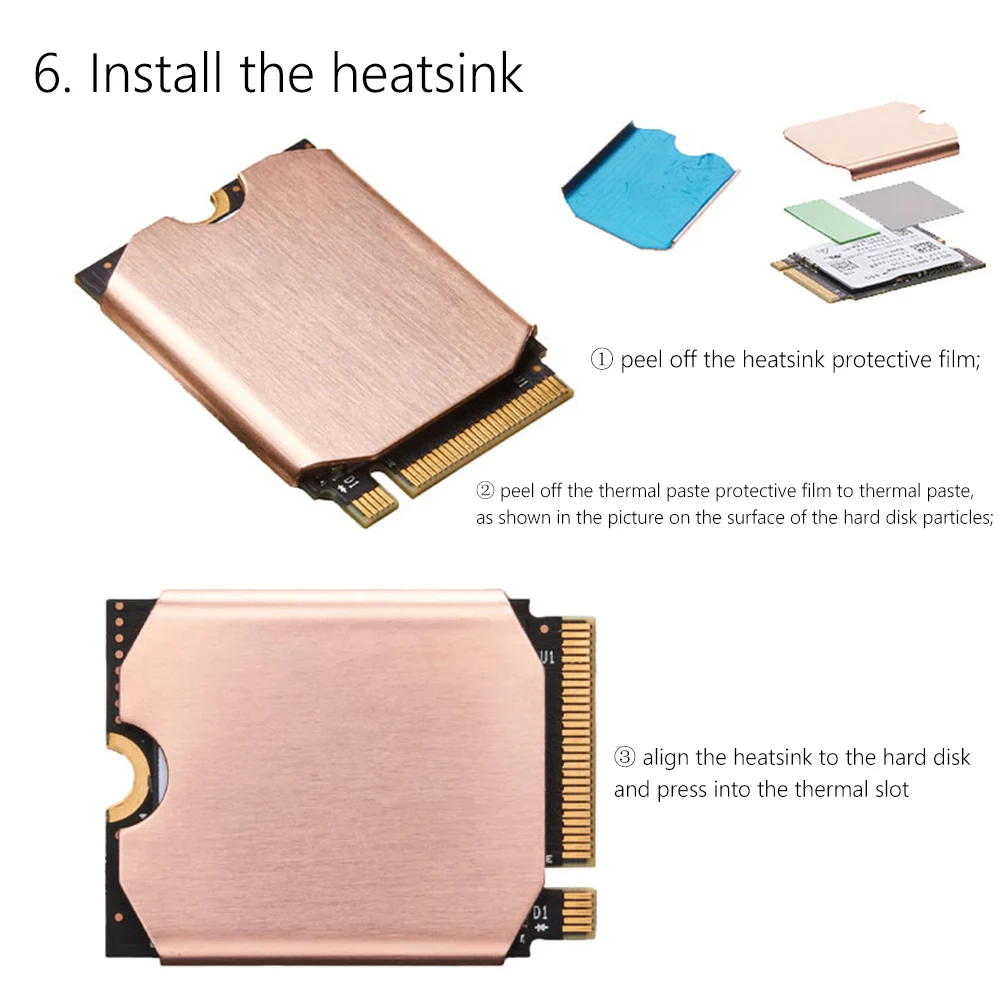

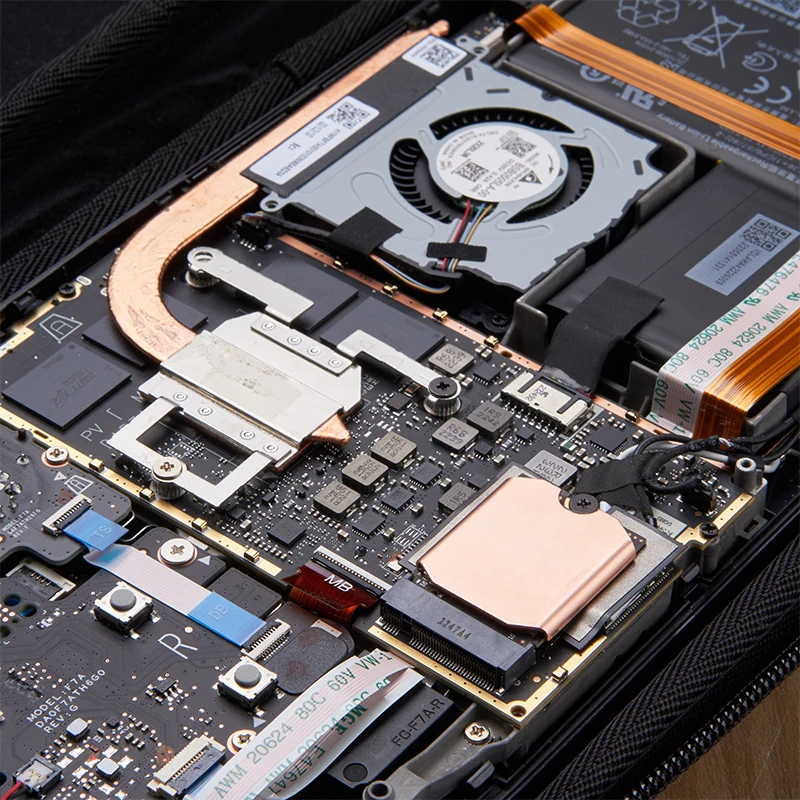

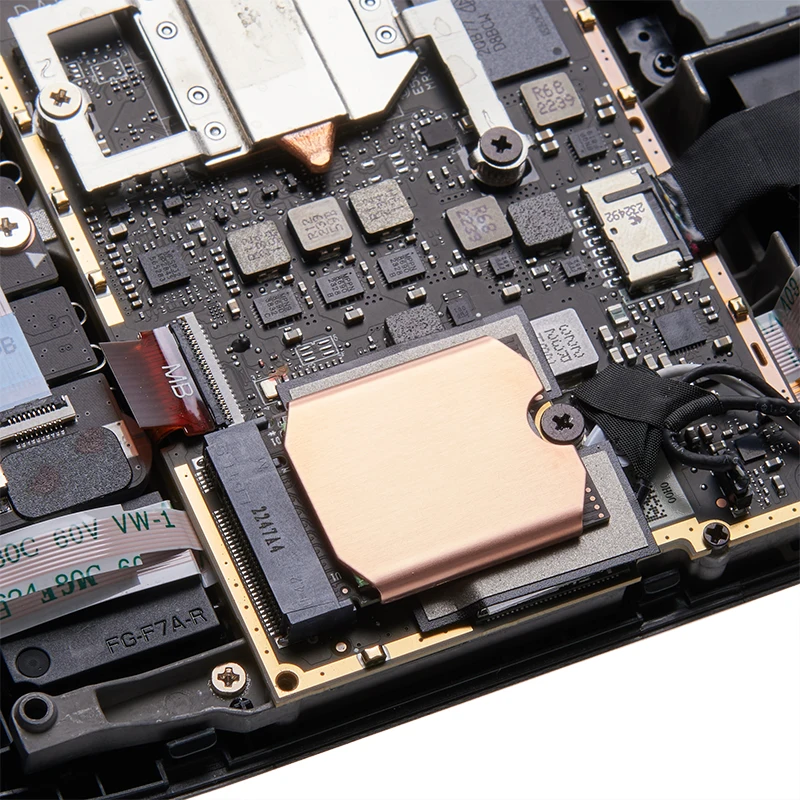

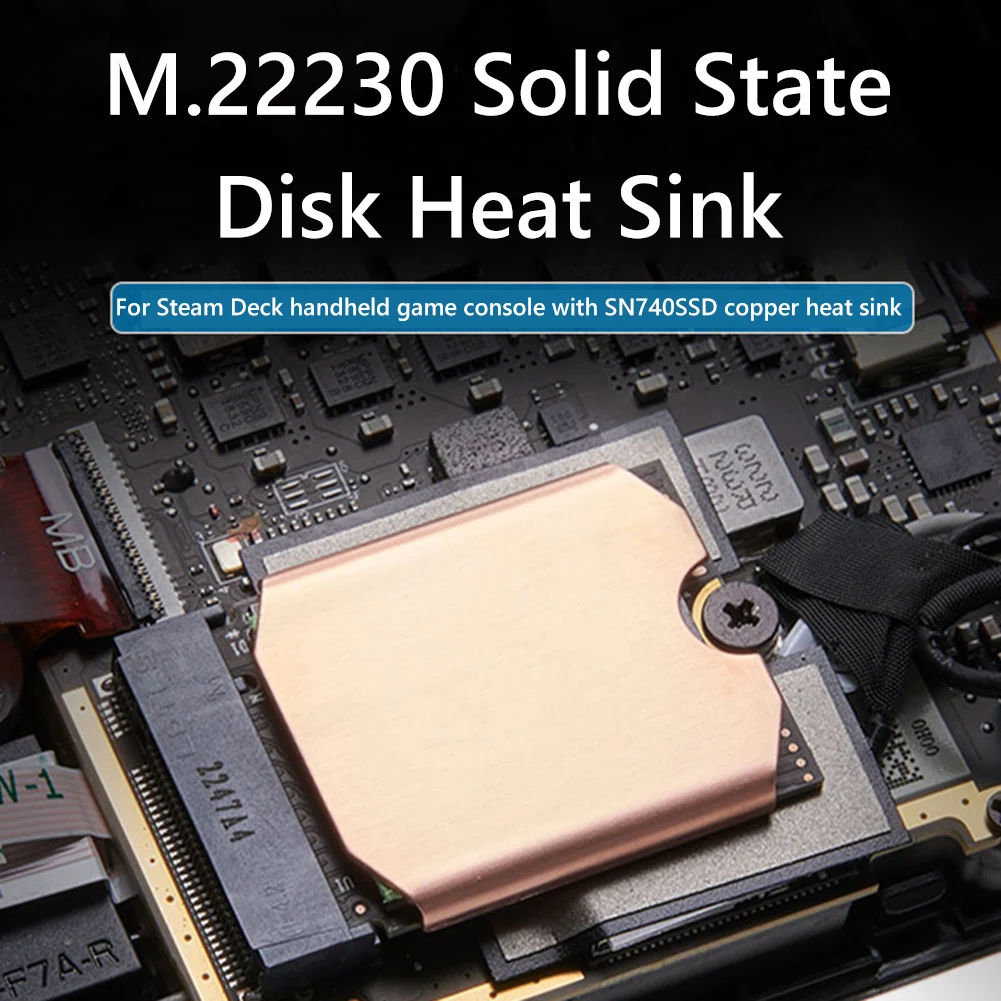

6. Instale el disipador de calor: Retire la película protectora del disipador de calor; retire la película protectora de la cinta conductora térmica y aplíquela a la superficie de las partículas del disco duro como se muestra en la imagen; alinee el disipador de calor con el disco duro y presiónelo en la ranura del disipador de calor

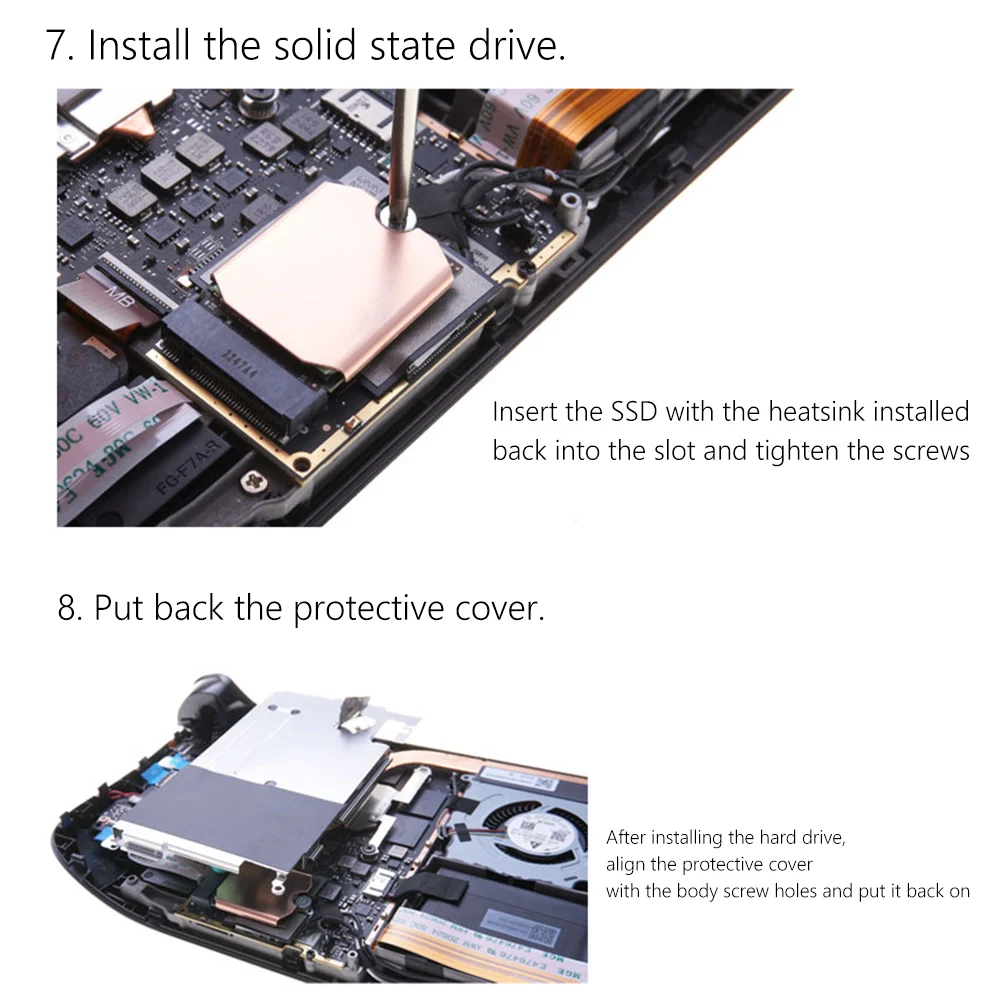

7. Instale la unidad de estado sólido. Inserte la unidad de estado sólido con el disipador de calor instalado de nuevo en la ranura y apriete los tornillos
8. Reemplace la placa protectora. Después de instalar el disco duro, alinee la cubierta protectora con los orificios de los tornillos en el cuerpo y reemplácela
9. Instale la cubierta protectora. Reemplace los tres tornillos de fijación y asegure la cubierta protectora
10. Reemplace los ocho tornillos en la parte posterior de STEAM DECK. Sujete la hebilla de la cubierta trasera en el cuerpo; Instale los tornillos del cuerpo para asegurar la cubierta trasera y la instalación se habrá completado.
Origen: China continental
Material: silicio, cobre, metal, etc.
Tamaño: aproximadamente 26x23mm/1,02x0,90 pulgadas
Peso: 55g
Tutorial de instalación de refrigeración de disco duro:
1. Apague la cubierta de vapor. Apague la alimentación de STEAM DECK y desenchufe todos los cables antes de reemplazar el disco duro.
2. Retire los ocho tornillos detrás de la cubierta de vapor. Utilice un destornillador Phillips para quitar los 8 tornillos que aseguran la cubierta trasera. Cuatro tornillos de 9,5 MM y cuatro tornillos de 5,8 MM; Mantenga bien los tornillos durante el reemplazo para evitar pérdidas
3. Abre la cubierta trasera. Inserte una cuña a lo largo del borde de la empuñadura derecha en la costura fina entre la cubierta trasera y la carcasa delantera; Levante la cubierta trasera con una cuchilla de elevación para liberar los clips
4. Retire la placa protectora. Use un destornillador Phillips para desatornillar tres tornillos que aseguran la placa protectora, un tornillo de 3,4mm y dos tornillos de 3,7mm; Retire la placa protectora después de quitar los tornillos
5. Retire la unidad de estado sólido. Use un destornillador Phillips para desenroscar los tornillos que aseguran el SSD; Retire los tornillos de fijación y desenchufe el disco duro
6. Instale el disipador de calor: Retire la película protectora del disipador de calor; retire la película protectora de la cinta conductora térmica y aplíquela a la superficie de las partículas del disco duro como se muestra en la imagen; alinee el disipador de calor con el disco duro y presiónelo en la ranura del disipador de calor
7. Instale la unidad de estado sólido. Inserte la unidad de estado sólido con el disipador de calor instalado de nuevo en la ranura y apriete los tornillos
8. Reemplace la placa protectora. Después de instalar el disco duro, alinee la cubierta protectora con los orificios de los tornillos en el cuerpo y reemplácela
9. Instale la cubierta protectora. Reemplace los tres tornillos de fijación y asegure la cubierta protectora
10. Reemplace los ocho tornillos en la parte posterior de STEAM DECK. Sujete la hebilla de la cubierta trasera en el cuerpo; Instale los tornillos del cuerpo para asegurar la cubierta trasera y la instalación se habrá completado.
Nota:
Debido a los diferentes monitores y efectos de luz, el color real del artículo puede ser ligeramente diferente del color que se muestra en las imágenes. ¡Gracias!
Permita una desviación de medición de 1-2cm debido a la medición manual.

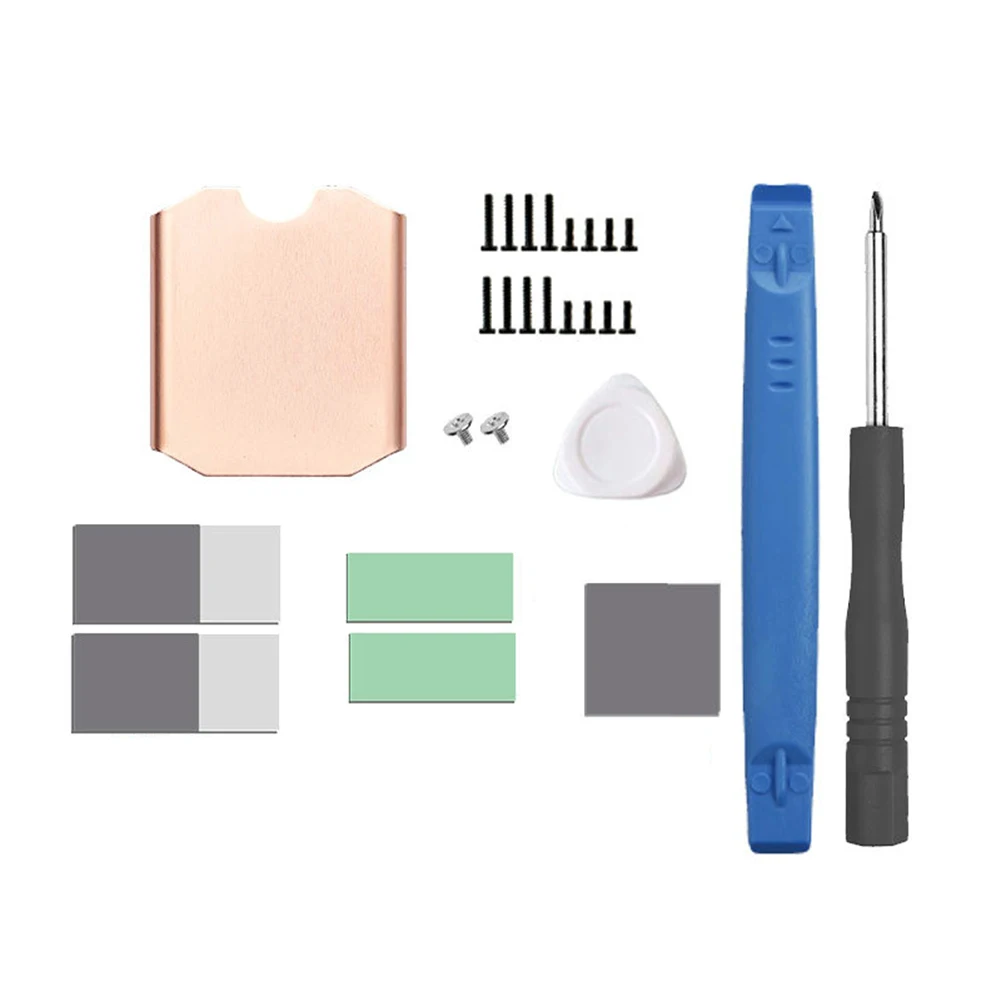

1 x juego de disipador de calor
