Model Number
Descripción
TF-NOVALiDAR
Con un rayo láser de patrón de línea, Benewake presenta la primera solución de detección de área unidimensional de la industria.Presenta un diseño compacto, múltiples interfaces, una lente impermeable y versatilidad para uso tanto en interiores como en exteriores.Su amplio conjunto de comandos garantiza una integración perfecta.
Principio de medición
TF-NOVA es un sensor típico de tiempo de vuelo de pulso (PToF).TF-NOVA emite un láser de pulso estrecho, que es colimado por la lente transmisora, que ingresa al sistema receptor después de ser reflejado por el objetivo medido y se centra en el detector mediante la lente receptora.El tiempo entre la señal transmitida y la señal recibida se calcula a través de la amplificación y filtrado del circuito, y la distancia entre TF-NOVA y el objetivo medido se puede calcular a través de la velocidad de la luz.
Especificaciones técnicas
Parámetro de rendimiento
Rango de detección1
≥3m @3% de reflectividad, 0Klux
≥7m @10% de reflectividad, 0Klux
≥2m @10% de reflectividad, 100Klux
Zona ciega
≤ 0,1 m
Precisión2
±3 cm a 0,1-4 m
Repetibilidad
1cm (1 sigma)
Resolución de distancia
1 cm
Velocidad de fotogramas predeterminada
Predeterminado 100 Hz, 1-500 Hz personalizable
Parámetros del láser
Fuente de luz
VCSEL
Longitud de onda central
905 nm

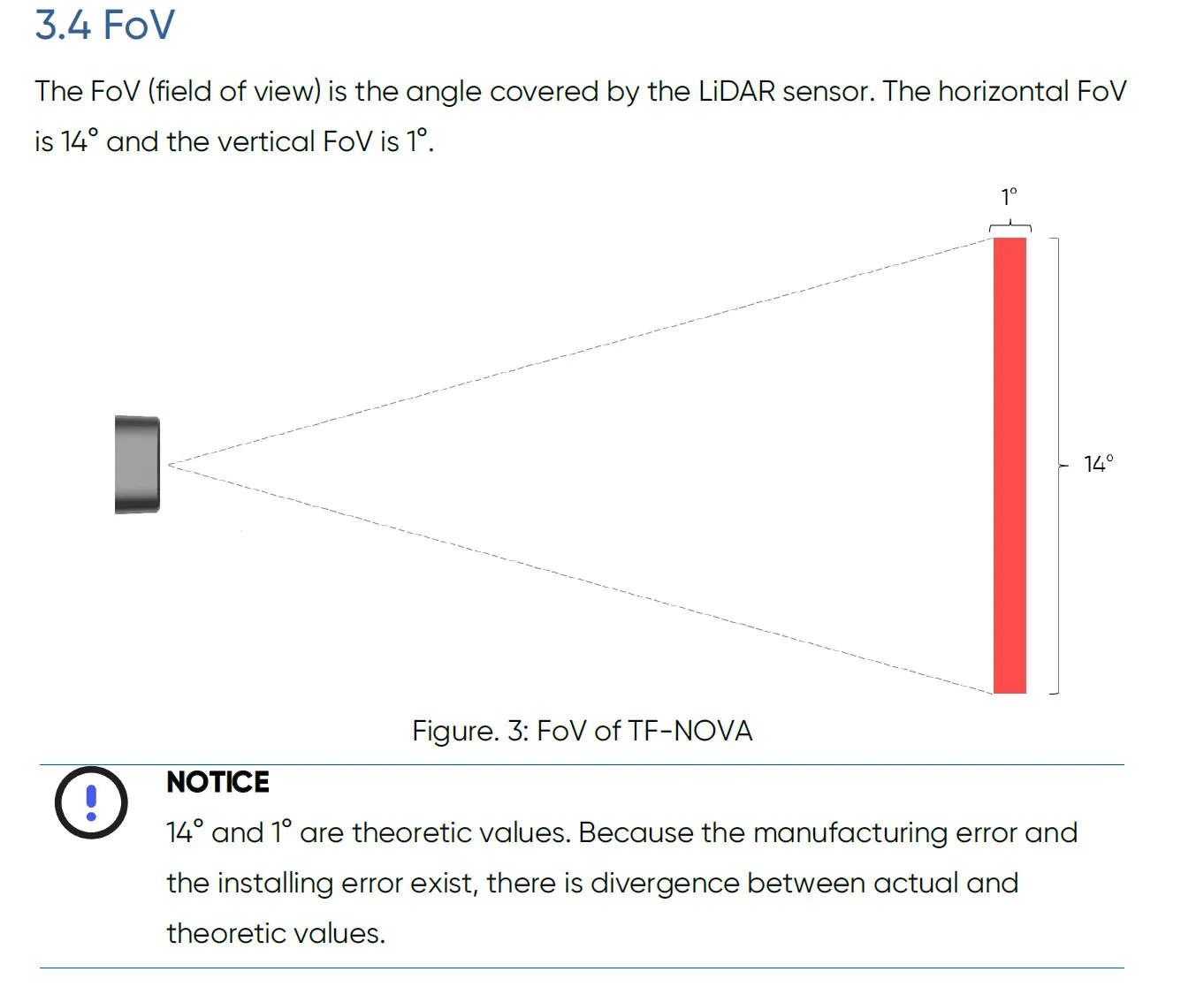

FoV
Tipo.14°×1°
Seguridad ocular
Clase 1 Seguro para los ojos [EN60825] (Garantía de diseño, el prototipo actual aún no ha obtenido terceros
Mecánico/Eléctrico
Potencia media
TBD
Corriente máxima
TBD
Fuente de alimentación
CC 5 ± 10 % V
Temperatura de funcionamiento
-25℃ ~ +70℃
Temperatura de almacenamiento
-30℃ ~ +80℃

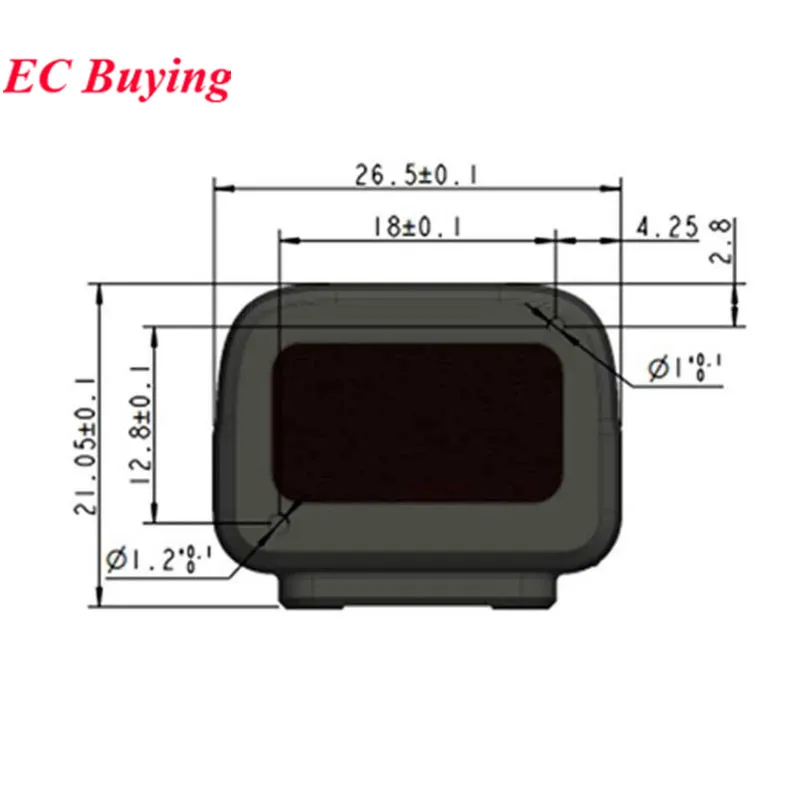

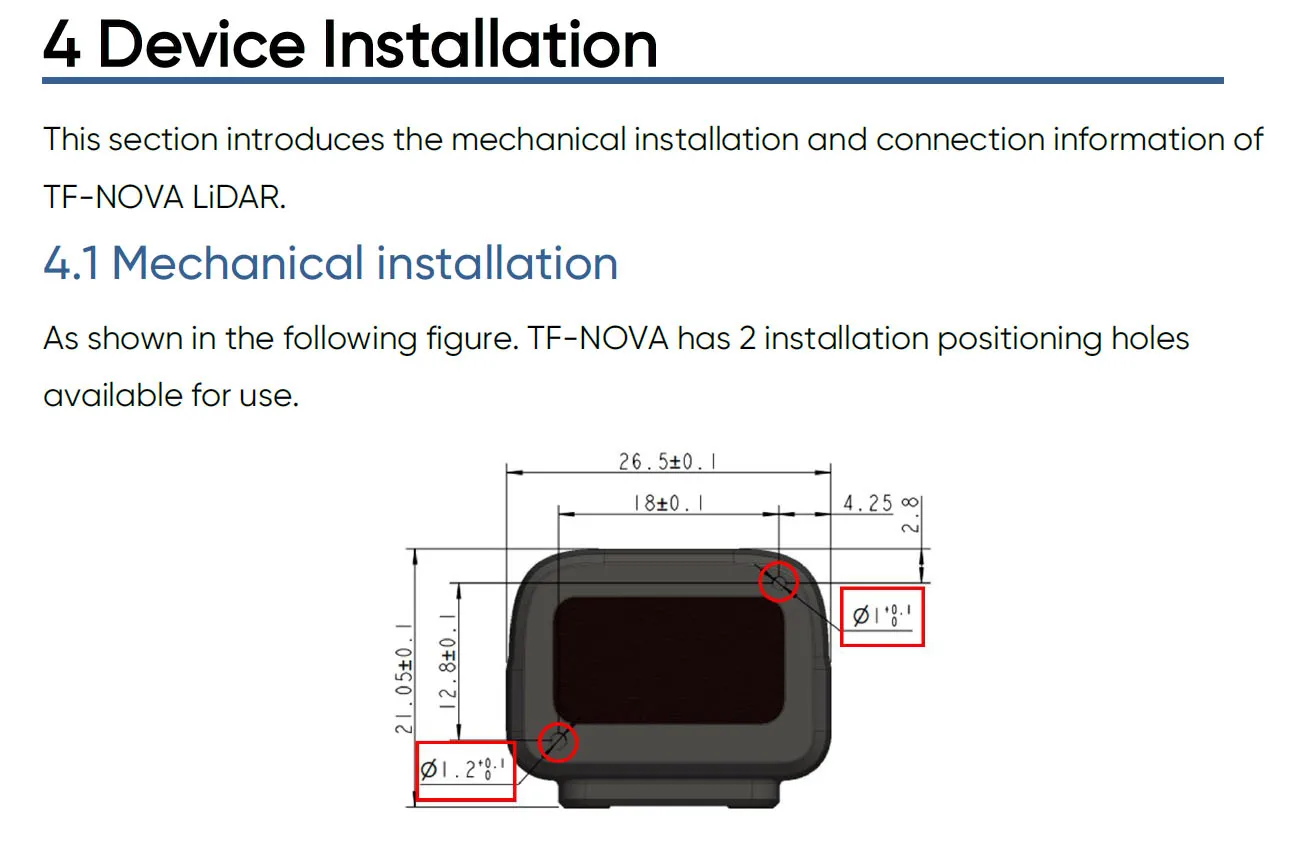

Dimensiones
TIPO.26,5x21,05x12,0 mm3
Peso
5 g
Conector
1,25 mm-5P
Nivel de protección N.A.
N.A.
Longitud del cable
10cm

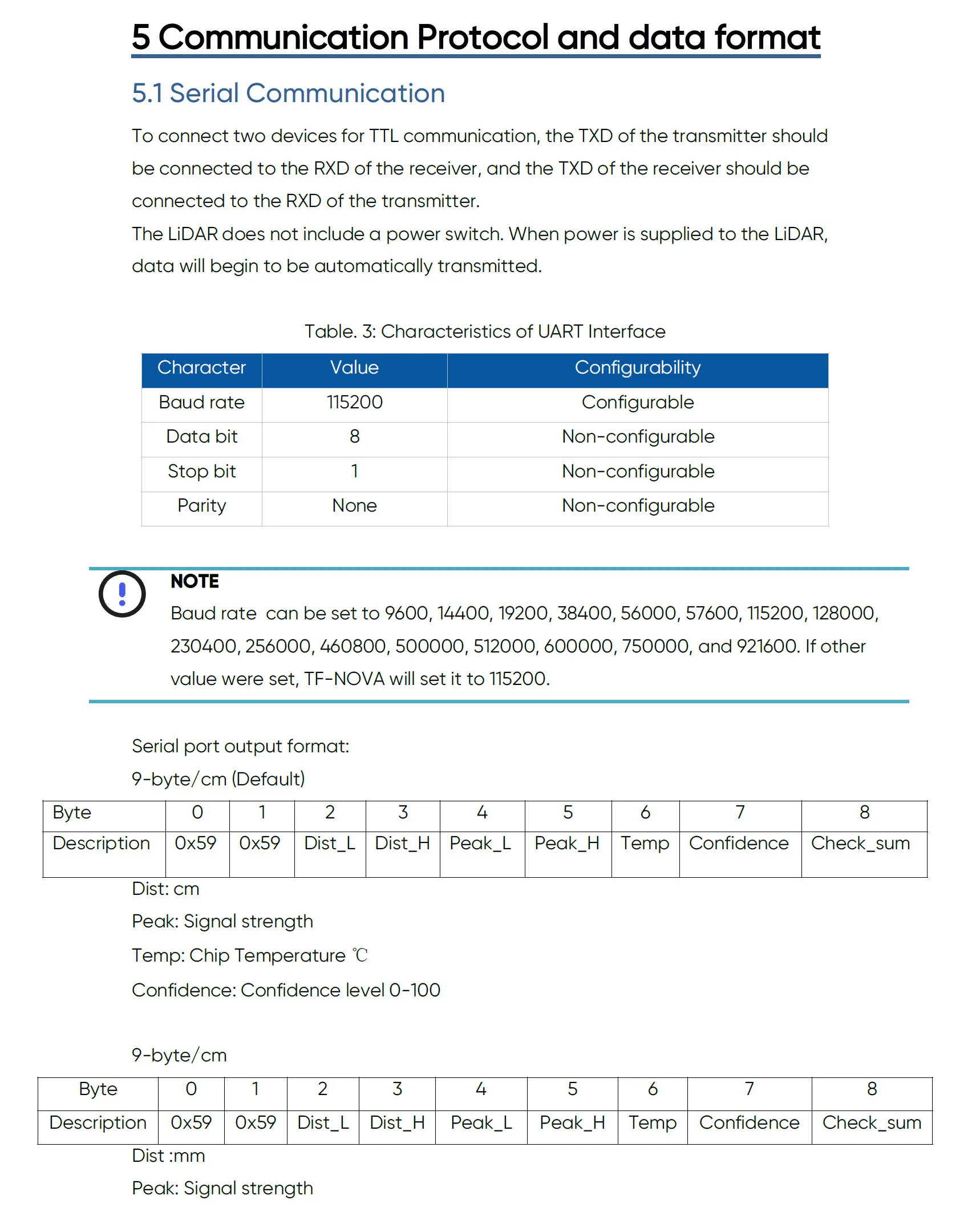

Protocolo de comunicación
Interfaz de comunicación

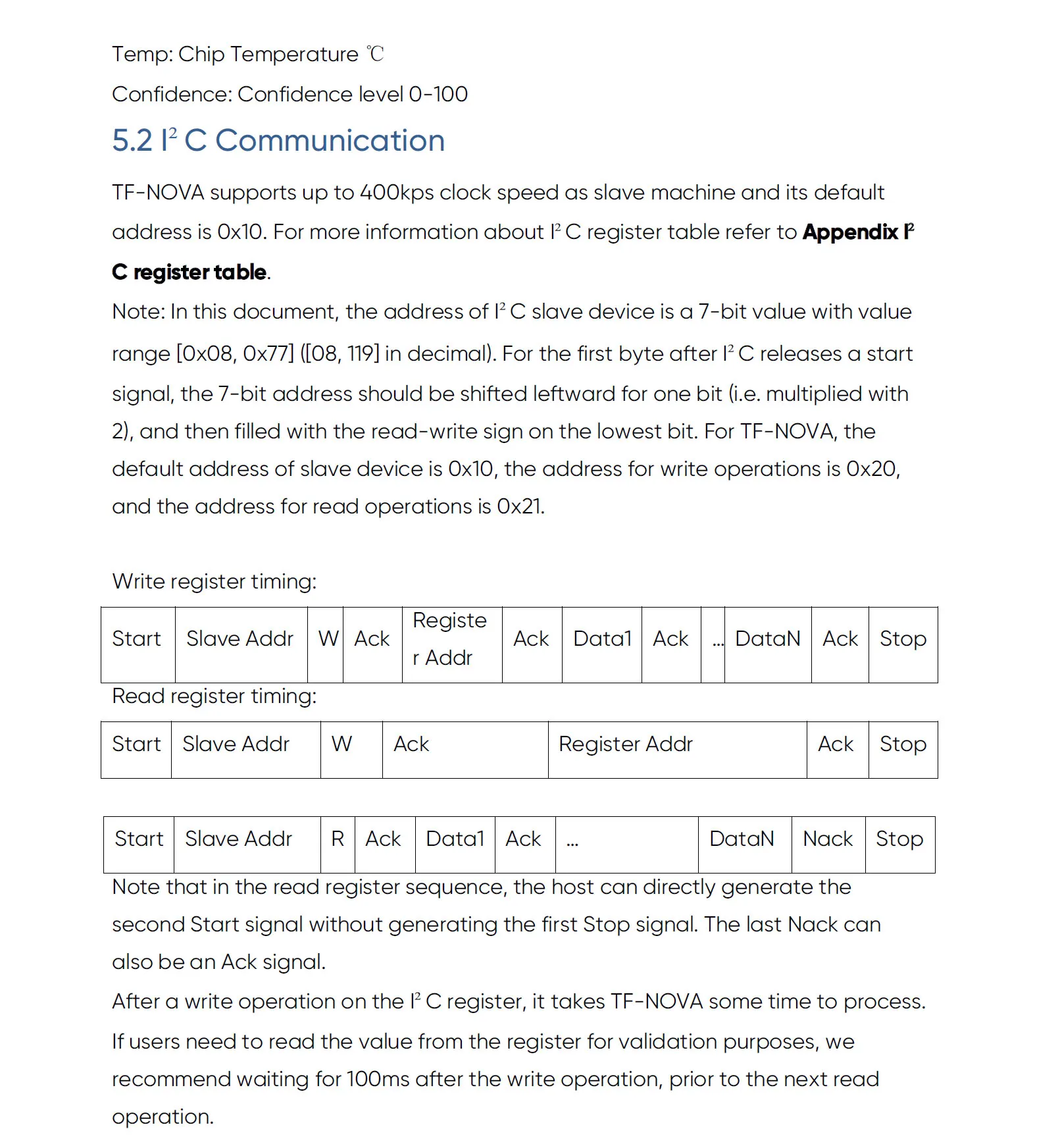

UART, IIC, E/S
Velocidad de transmisión
Por defecto115200
Bit de datos
8
Bit de parada
1
Paridad
Ninguno
AVISO
1 El rango de medición se mide cuando se colocan todos los puntos de luz en el tablero objetivo, a 25℃.Los cambios en las condiciones pueden provocar variaciones en los resultados de la medición.
2 La precisión se mide en condiciones de 25℃, tablero de fondo de reflectancia 0Klux y 10%, y cambios en las condiciones pueden causar cambios en los resultados de la medición.
Preguntas y respuestas
¿Se puede detectar de forma estable en exteriores con luz brillante?
TF-NOVA utiliza una nueva generación de chips de percepción y su sensibilidad teórica es 10.000 veces mayor que la anterior, lo que mejora significativamente la capacidad de detección de objetivos reflectantes negros de alto brillo.Por ejemplo, los vehículos negros de alto brillo también pueden obtener una capacidad de detección de al menos 3 m en exteriores, lo que elimina en la mayor medida las detecciones falsas y las detecciones perdidas.
¿Necesito protección adicional?
El espejo de la ventana frontal TF-NOVA está hecho de material de alta transmisión de luz infrarroja y el panel frontal está diseñado y ensamblado de acuerdo con el nivel de protección IP67, para que los clientes puedan lograr funciones efectivas a prueba de agua y polvo con una integración sencilla.
¿Cuál es el escenario de aplicación?
TF-NOVA se usa más ampliamente en escenarios como evitar colisiones de puertas inteligentes para automóviles, evitar obstáculos en lanzadera/robot, enfocar asistido y detección de plazas de estacionamiento.
