Descripción
Descripción:

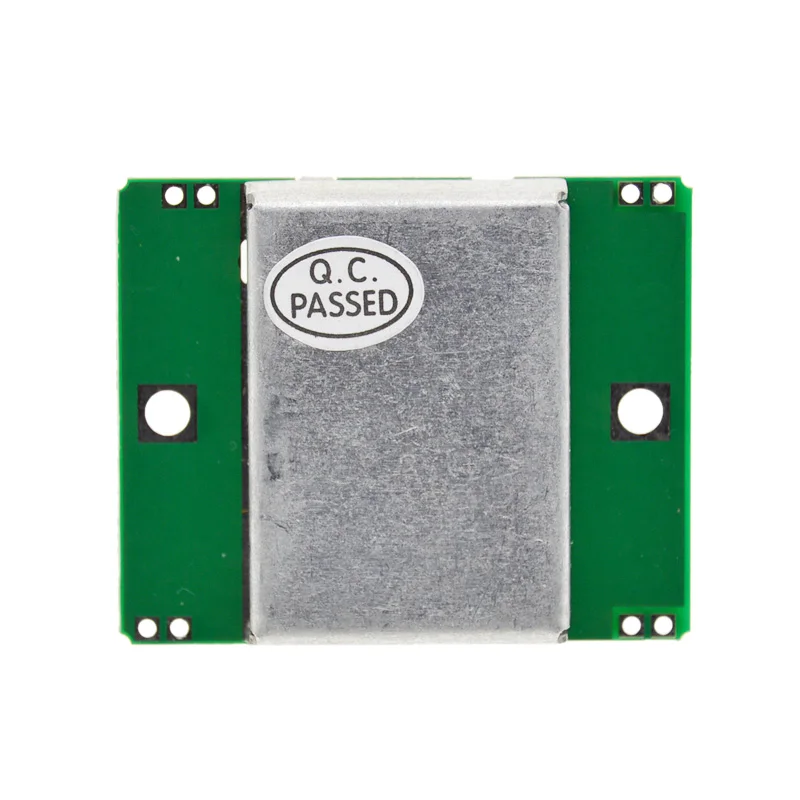

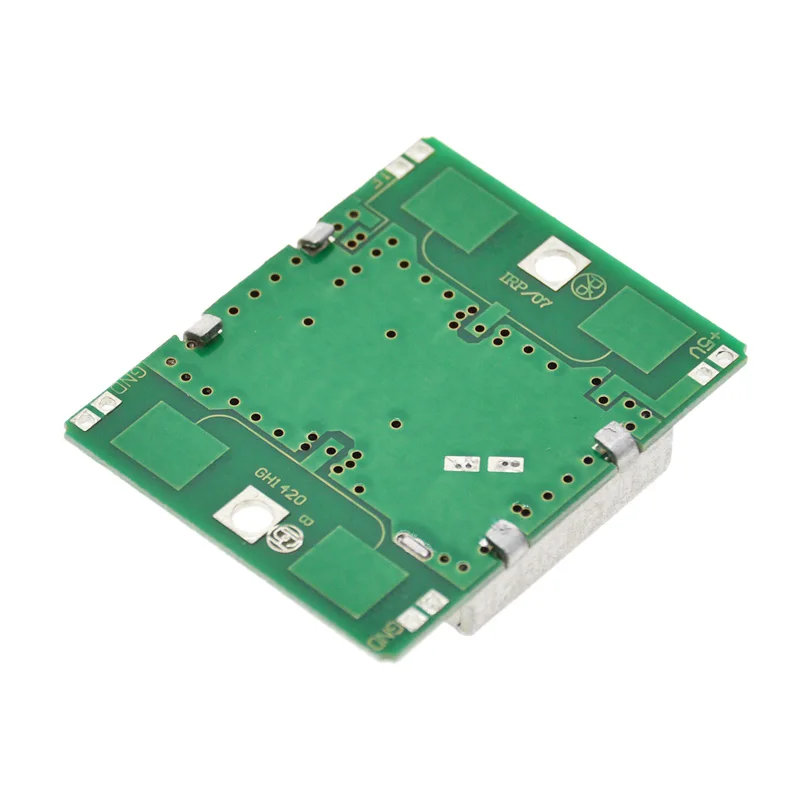

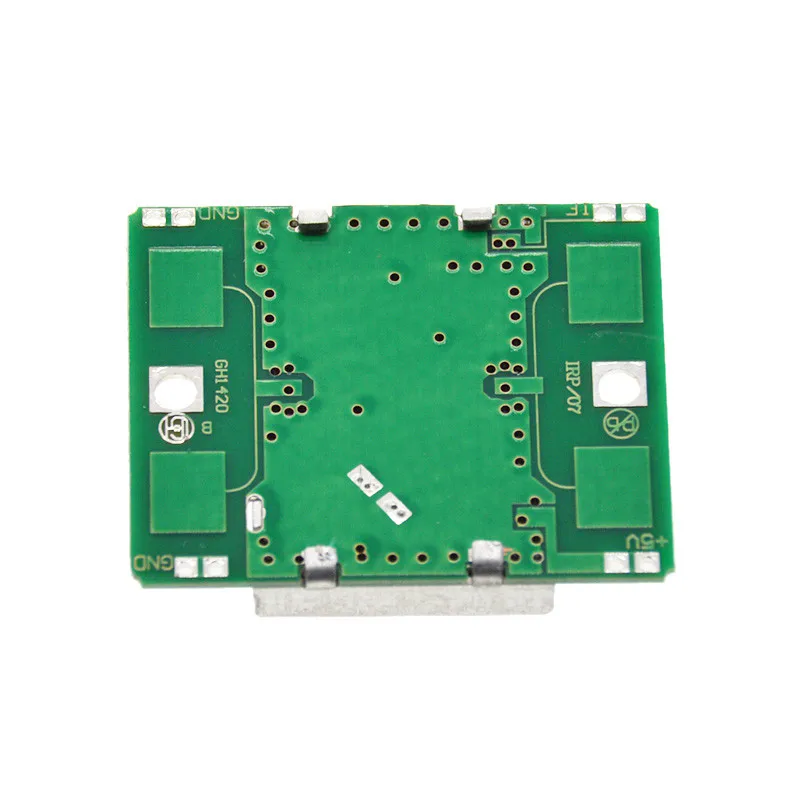

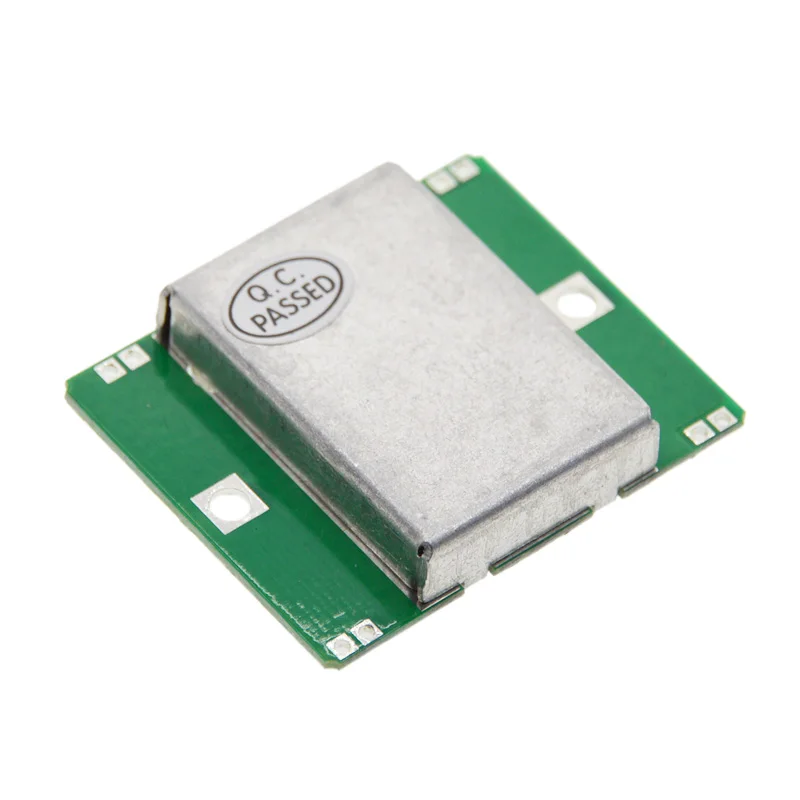

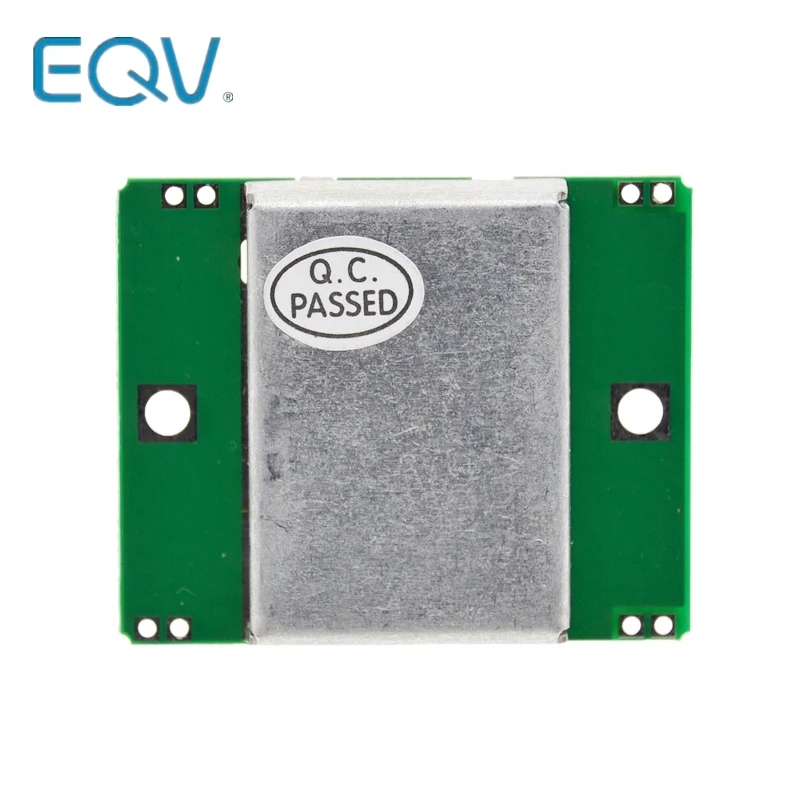

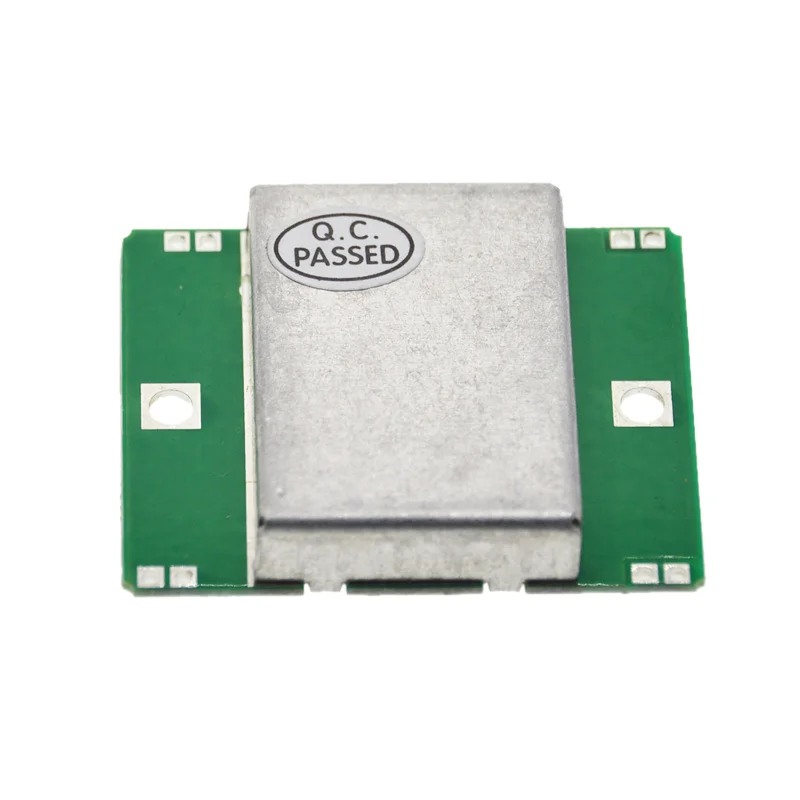

1, Tamaño: 37mmX45mmX8mm
2, el chip principal: HB100
3, voltaje de trabajo: DC 5V
4,HB100 es el uso de los principios de diseño del módulo de radar Doppler de microondas (radar Doppler) del detector de microondas de objetos en movimiento, utilizado principalmente en interruptores automáticos de control de puertas, sistemas de seguridad, ATM sistemas automatizados de control de video, señal automática de tren, etc. lugar. HB100 es el detector de radar Doppler de microondas estándar de 10.525GHz, el método de detección en comparación con otros métodos de detección tiene las siguientes ventajas: 1, detección sin contacto; 2, independiente de la temperatura, humedad, ruido, aire, polvo, otros efectos de luz, adecuado para entornos hostiles; 3, capacidad de interferencia anti-RF; 4, La potencia de salida es pequeña, constituye un peligro para los humanos; 5, distancia: más de 20 metros de rango de detección.
5. Principio Doppler: teoría Doppler basada en el tiempo, cuando las ondas de radio encuentran un objeto en el proceso en movimiento se reflejará cuando las ondas, la frecuencia de la onda reflejada golpeará el objeto con el movimiento para cambiar de estado. Si las ondas de radio encuentran una posición de objeto fija, entonces la frecuencia de onda reflejada y las ondas de frecuencia de transmisión deben ser iguales. Si el objeto se mueve hacia el lanzamiento, entonces las ondas reflejadas se comprimirán, lo que aumentará la frecuencia de la onda reflejada; de lo contrario, la frecuencia de la onda reflejada disminuye.
Característica
Lanzamiento:
1 frecuencia de transmisión: 10.525 GHz
2 Precisión de ajuste de frecuencia: 3MHz
3 Potencia de salida (mínimo): 13dBm EIRP
4 Voltaje de funcionamiento: 5V 0,25 V
5 Corriente de funcionamiento (CW): 60mA máx., 37mA típica
6 emisión armónica: -10dBm
7 Modo de pulso:
8 corriente media (5% CC): 2mA tipo.
9 Ancho de pulso (min.): 5uSec
10 ciclos de carga (min.): 1%
Receptor:
1 Sensibilidad (relación S / N de 10dB) Ancho de banda de 3Hz a 80Hz:-86dBm
Ancho de banda de 3Hz a 80Hz de 10uV
2 Antena Ganancia: 8dBi
3 Ancho de haz vertical de 3dB: 36 grados
4 horizontal 3dB ancho del haz: 72 grados
5 Peso: 8 gramos
Paquete incluido:
100% nuevo
1 x HB100Módulo
