Descripción

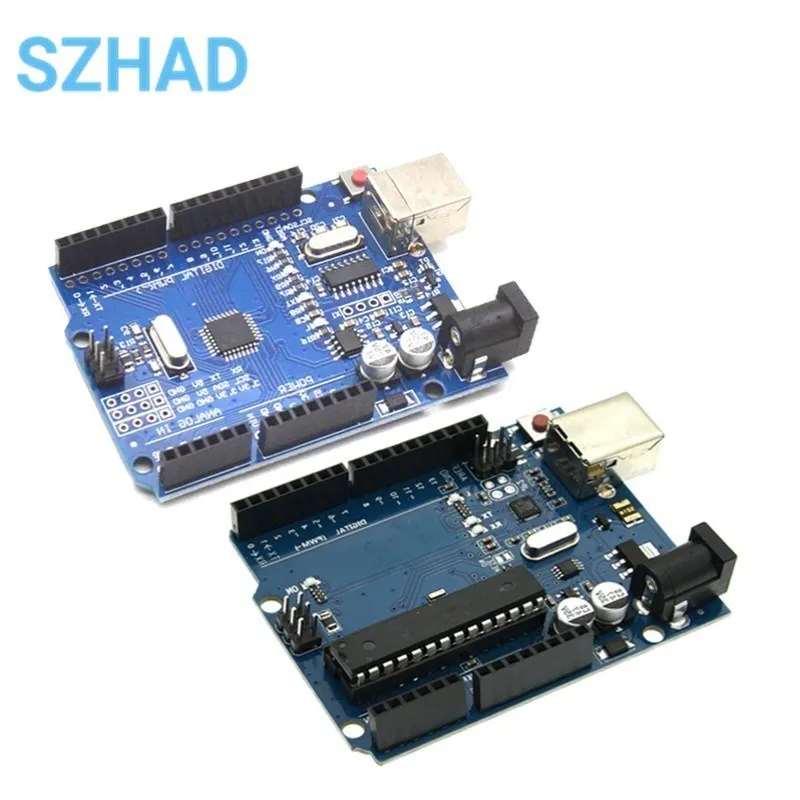

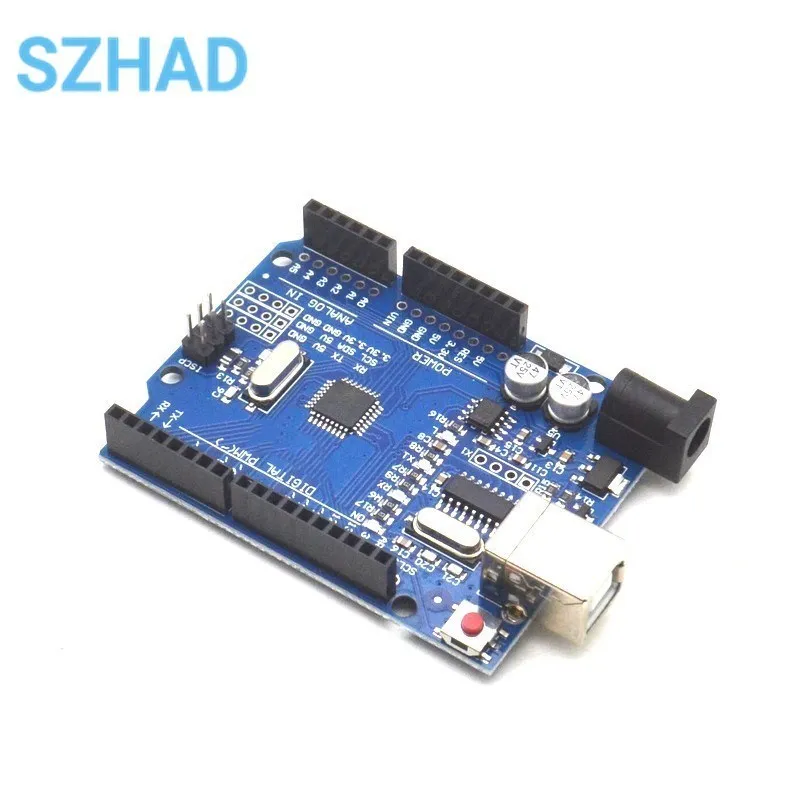

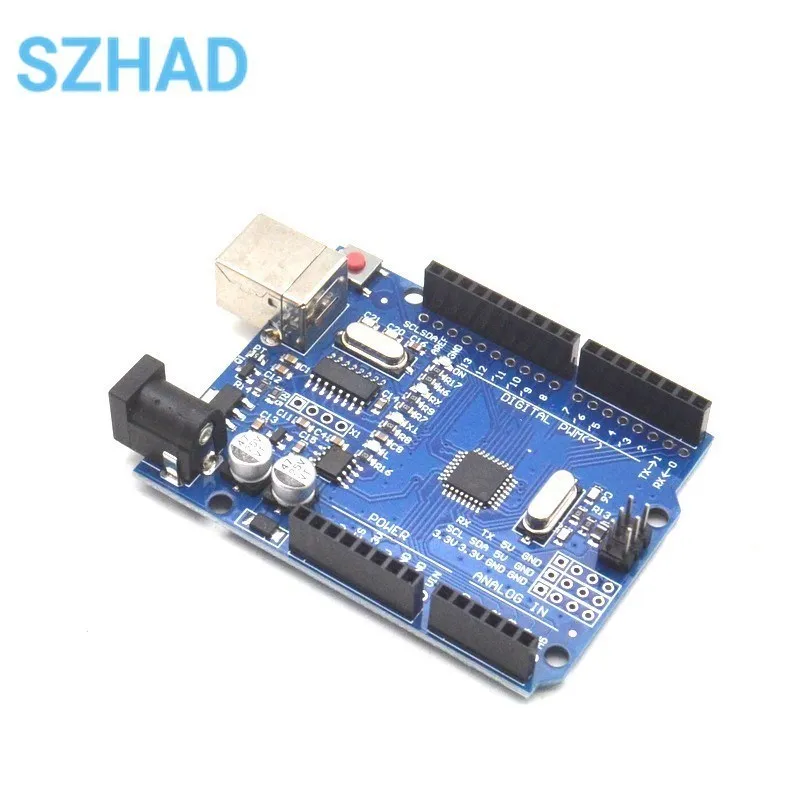

Nueva versión de la placa de desarrollo UNO versión mejorada R3 (CH340)
método de uso:
1.Descargue el controlador del chip USB
Dirección de descarga:http://pan.baidu.com/s/1dDzXOcx
2.Conecte la placa de desarrollo UNO y el controlador se instalará automáticamente
3.Seleccione la placa UNO en el troquel
4.Seleccione el puerto COM, que se puede consultar en mi computadora.Justo ahora, el puerto de tu placa de desarrollo uno

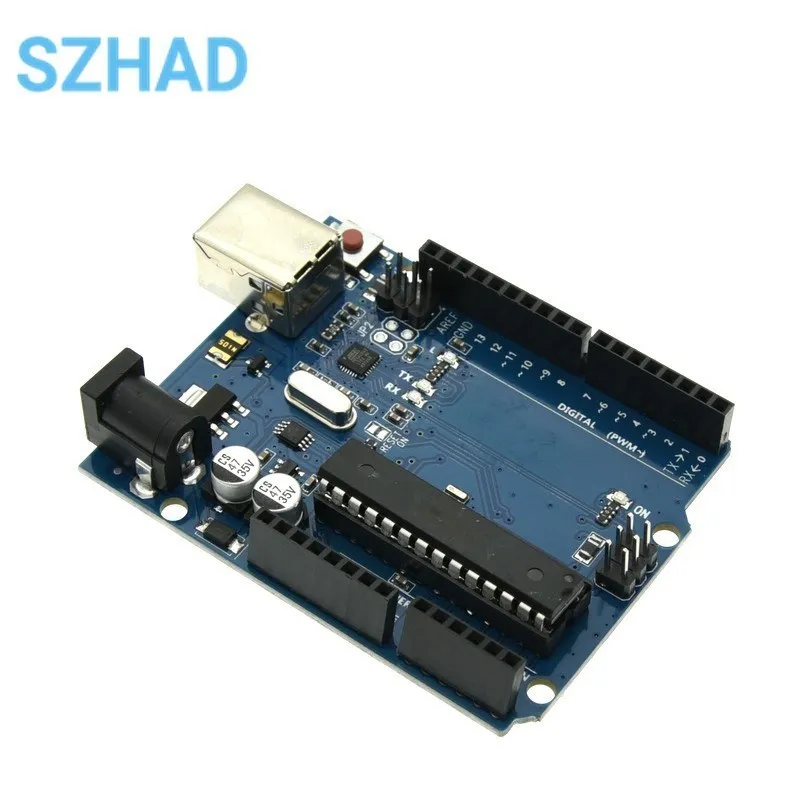

Versión oficial de la nueva placa de desarrollo UNO R3 ATmega16U2
Descripción del producto
UNO R3 es el último controlador de código abierto fácil de usar lanzado en 2012.En comparación con UNO, el hardware no ha cambiado mucho.La mayor diferencia es que el circuito del puerto serie USB se reemplaza por un microcontrolador ATMEga16U2, lo que también aumenta el costo.El software es el mismo que antes, pero no ha cambiado mucho.
Función:
1.Cambio de pin: dos pines I2C (SDA y SCL, solo se agregan copias de Analog 4 y 5, no interfaces I2C adicionales) al pin AREF.Además, se agregan dos pines al lado de RESET, uno es IOREF, lo que permite que la placa de expansión se adapte al voltaje de a bordo.Este pin solo informa a la placa de expansión cuál es el voltaje actual a bordo (por ejemplo, UNO es de 5 V, que puede considerarse una copia del pin de alimentación y no proporciona extracción de nivel). El otro es el pin del titular de la ubicación para usar más tarde.
2.Circuito RESET más estable.La posición de la tecla RESET también ha cambiado y se ha movido hacia la esquina de la placa cerca de la interfaz USB para presionar más fácilmente.
3. ATmega16U2 reemplaza 8U2, lo que no significa que el R3 del flash de 16K pueda hacer que su código funcione más rápido. Esta actualización es para el servicio de chip de interfaz USB. En teoría, permite a UNO simular USB HID, como MIDI/Joystick/Teclado.
