Quemador de EZ-Cube2 pulgadas, nuevo y Original
140,7 €
Enlace proporcionado por:
CYRCNEZCUBO02
Chip objetivo
- Serie completa de la familia RL78 (excepto RL78/G10)
- Utilizado en ChinaProductos MCU:
*: Solo se admite el modo de depuración de una sola línea TOOL0.
- Serie RX100: todos los productos
- Serie RX200: todos los productos
- Serie RX600:
- Serie RX700:
- RX71x
- RX72x
**: Admite MD/modo de depuración de 1 cable terminado.
No compatibleModos de depuración de 2 cables FINEC y MDFINED: RX631,RX63N,RX630,RX63T
No compatibleModo de depuración JTAG: RX610,RX621,RX62N,RX62T,RX62G
Software
- Renesas CS para CC (Versión: 8.01.00 y superior)
- Renesas E² Studio (Versión: 7.4.0 y superior)
- Programador Flash Renesas (Versión: 3,05 y superior)
*: Si desea continuar utilizando la versión anterior del entorno de desarrollo, póngase en contacto con Renesas o con el agente.
Función
ParteLa función de la función del chip se basa en el chip utilizado. Cuando el chip de destino es el microcontrolador RL78, las funciones principales son las siguientes. Para funciones específicas, consulte el manual del usuario.
Función de depuración (el chip objetivo esMicrocontrolador RL78
Función
Definición de especificación
Modo depuración
Depuración de un solo cable (pin TOOL0)
Seguridad
Verificación de código ID de 10 bytes
Programación a bordo
Soporte
Ejecutar el programa
Admite la ejecución a velocidad completa, ignorando la ejecución del punto de interrupción, la ejecución de un solo paso, la siguiente ejecución, ejecutar aquí, reiniciar
Punto de interrupción del software
Compatible (el número de puntos de interrupción del software varía según el modelo MCU)
Punto de ruptura de hardware
Compatible (el número de puntos de interrupción de hardware varía según el modelo MCU)
Función traza
Soporte
Función de medición de tiempo
Soporte
Espacio de usuario ocupado por Depuración
Dependiendo del modelo MCU
Entorno de software de depuración
CS o E2Estudio
Entorno de software de programación
Programador Flash Renesas (Interfaz de software)
Función de programación Flash (el chip objetivo es el microcontrolador RL78)
Función
Definición de especificación
Interfaz host
USB2.0
Interfaz objetivo
HERRAMIENTA 0
Voltaje del sistema objetivo
2,7 a 5,5 V (dependiendo del dispositivo de destino)
Software de programación
RFPNota(Programador Flash Renesas)
Configuración de bandera de seguridad
Sí
Operación independiente
Ninguno (el host debe estar conectado)
Cuando el chip de destino esLas funciones principales del microcontrolador RX son las siguientes. Para obtener más información, consulte el manual de usuario.
Función de depuración (el chip objetivo esMicrocontrolador RX)
Función
RX
Modo depuración
Depuración de un solo cable (MD/Pin terminado)
Seguridad
Especifique el código ID como código ASCII de 16 caracteres o especifique el código ID como codificación Java de 16 bits de 32 bits
Programación a bordo
Soporte
Ejecutar el programa
Admite la ejecución a velocidad completa, ignorando la ejecución del punto de interrupción, la ejecución de un solo paso, la siguiente ejecución, ejecutar aquí, reiniciar
Punto de interrupción del software
Compatible (el número de puntos de interrupción del software varía según el modelo MCU)
Punto de ruptura de hardware
Compatible (el número de puntos de interrupción de hardware varía según el modelo MCU)
Función traza
Soporte
Función de medición de tiempo
Soporte
Espacio de usuario ocupado por Depuración
Dependiendo del modelo MCU
Entorno de software de depuración
CS o E2Estudio
Entorno de software de programación
Programador Flash Renesas (Interfaz de software)
Función de programación de Flash (el chip objetivo es un microcontrolador RX)
Función
Definición de especificación
Interfaz host
USB2.0
Interfaz objetivo
MD/FINADO
Voltaje del sistema objetivo
2,7 a 5,5 V (dependiendo del dispositivo de destino)
Software de programación
RFPNota(Programador Flash Renesas)
Configuración de bandera de seguridad
Sí
Operación independiente
Ninguno (el host debe estar conectado)
Nota: Para obtener más información, consulteManual de usuario RFP
Características
- Depuración en chip yProgramación flash
Puede depurar el microcontrolador conectado a la placa de destino y Escribir el programa en el controlador incorporado.Memoria Flash. - Precio bajo
Compara otros emuladores,El Precio del EZ-CUBE2 es más bajo, lo que puede ahorrar la inversión de desarrollo inicial. - Compatible con una amplia gama de productos
2. Puede soportar la mayoría de microcontroladores RL78 y RX de electrónica RESA. - Admite fuente de alimentación únicaProductos Flash
En el futuro, se ofrecerán más productos en el mercado de la EZ-CUBE2 - Tamaño compacto, fácil de llevar
El tamaño del artículo es pequeño, la longitud, el ancho y la altura son x35xmm, lo que hace que sea fácil de transportar.
Configuración estándar
- Ontología
- Cable micro USB
- Línea de conexión del tablero objetivo
- Guía de uso rápido
Especificaciones básicas
Proyecto
Contenido
Nombre del producto
EZ-CUBE2
Interfaz PC
Micro USB(USB 2,0)
Objetivo I/F
14 pines (igual que E1/E2/2,54/mM de espacio).
Familia RX: MD/Pin terminado
Familia RL78: pin TOOL0
Emulador
- PC Puerto USB Fuente de alimentación 5V
- Fuente de alimentación de la placa objetivo 2,7 V ~ 5,5 V/20mA
Fuente de alimentación de la MCU objetivoNota 1
- 5V/200mA
- 3,3 V/200mA
- Tablero objetivo autoalimentado
Voltaje de la placa objetivo del usuario correspondiente
El voltaje de suministro varía de 1,8 V a 5,5 V y está dentro del rango de funcionamiento de la MCU.
Dimensiones generales (excluyendo salientes)
58,5mm × 35mm × 13,5mm
Peso
20g
Condiciones ambientales
5 a 35 °C (sin condensación)
Condiciones del entorno de almacenamiento
-10 a 60 °C (sin condensación)
Chip de soporte
Fecha actualizada: 2019.5.29
Proyecto
Contenido
RL78
- Serie completa de la familia RL78 (excepto RL78/G10)
- Productos MCU para China: R7F0C001/002,R7F0C003/004,R7F0C008/009,R7F0C010,R7F0C014,R7F0C015/016,R7F0C019, R7F0C0C901/902, R7C901/, R7C901/, R
* Solo se admite el modo de depuración de una sola línea TOOL0.
RX
- Serie RX100: todos los productos
- Serie RX200: todos los productos
- Serie RX600: RX64x,RX65x
- Serie RX700: RX71x,RX72x
** Solo se admite el modo de depuración de 1 cable MD/terminado.
Los modos de depuración de 2 cables FINEC y MDFINED no son compatibles: RX631,RX63N,RX630,RX63T
El modo de depuración JTAG no es compatible: RX610,RX621,RX62N,RX62T,RX62G
Configuración del sistema

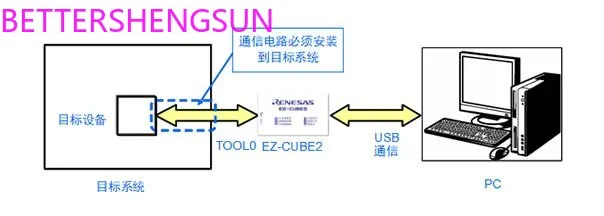

Cuando se utiliza RL78 como sistema de destino:
Cuando RX se utiliza como sistema de destino:
Interfaz PC
Micro USB
Entorno operativo
IBM PC/AT compatibles
- Ediciones de 32 y 64 bits de Windows® 7
- Ediciones de 32 y 64 bits de Windows® 8
- Ediciones de 32 y 64 bits de Windows® 10
