Descripción

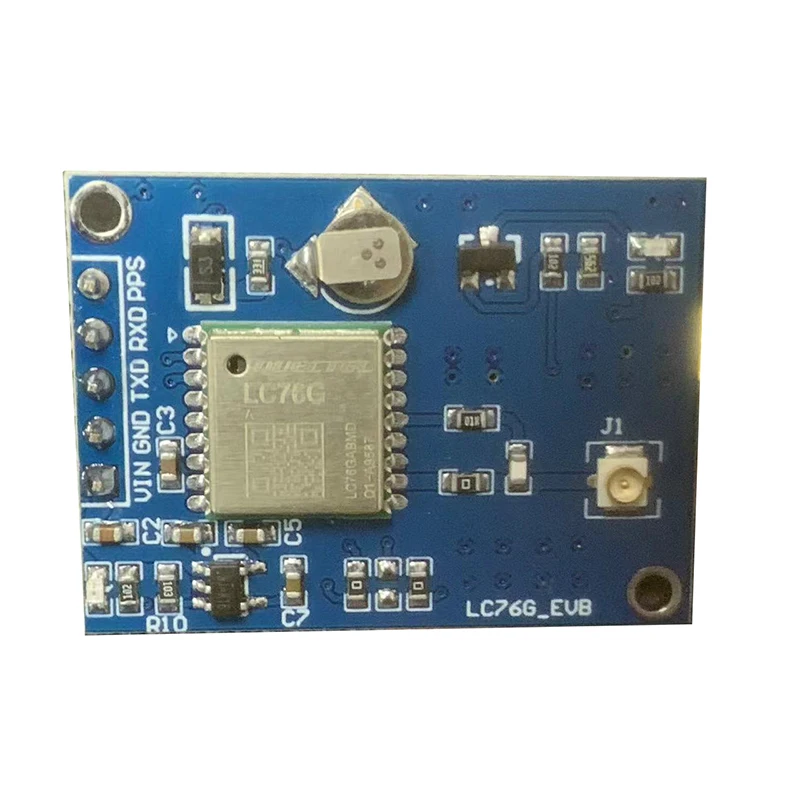

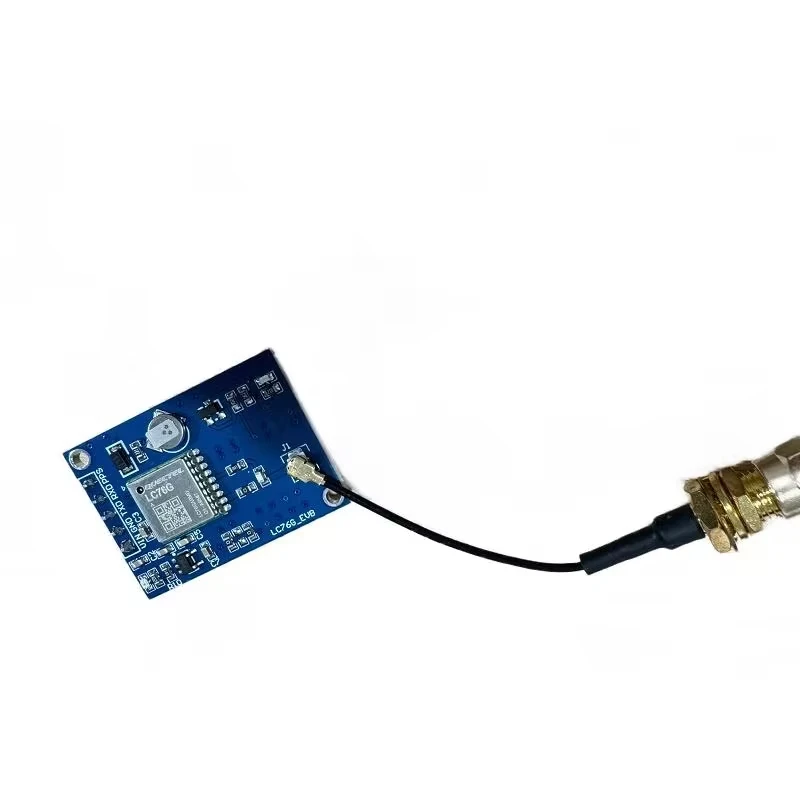

La Placa de evaluación LC76G es una placa diseñada con el control remoto LC76G como módulo principal de posicionamiento de control. Utiliza un PIN de una sola fila de 2,54mm para fuente de alimentación externa y comunicación. Soporta voltaje de alimentación de 5V. El puerto serie adopta el método de comunicación TTL. Los usuarios pueden usar USBTTL para comunicarse con la placa de evaluación para la fuente de alimentación. La antena adopta la interfaz IPEX para la conexión externa, proporcionando IPEX a la antena SMA y antena activa de 3 metros para pruebas de usuario convenientes. El tamaño de la placa de evaluación es de solo 33mm * 24mm, lo cual es muy conveniente para incrustar en el dispositivo del usuario, y se proporciona un diagrama de tamaño del orificio de posicionamiento. La Placa de evaluación proporciona herramientas de uso de software, como el potente software QGNSS, proporciona el código de referencia STM32, obtiene rápidamente datos de posicionamiento y realiza el desarrollo secundario.

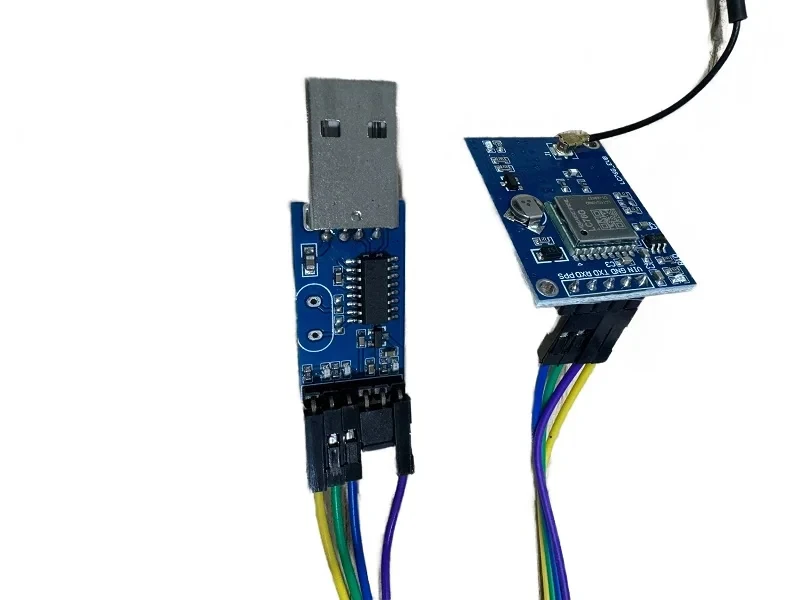

Inserte USBTTL para depurar el módulo y comprobar la situación de posicionamiento. Es necesario insertar la antena y colocarla fuera de la ventana.

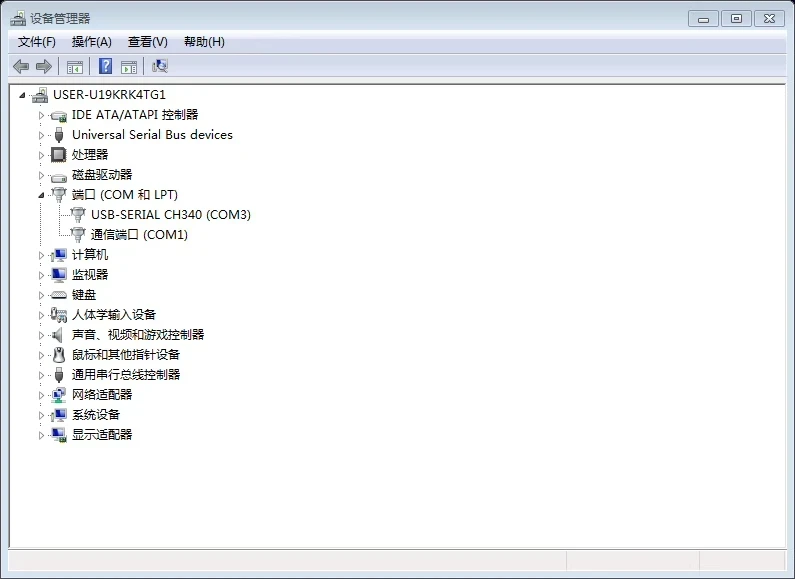

Inserte el dispositivo, Instale el controlador, localice el puerto correspondiente y, a continuación, proceda con la depuración.

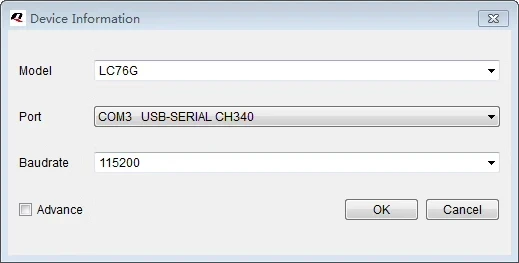

Abra el software QGNSS, la tasa de baudios predeterminada es 115200, seleccione el modelo LC76G y podrá obtener información de ubicación normalmente.
Además de recibir datos de los satélites Beidou y GPS, también puede recibir Galileo y otras galaxias para un posicionamiento rápido y de alta precisión.
