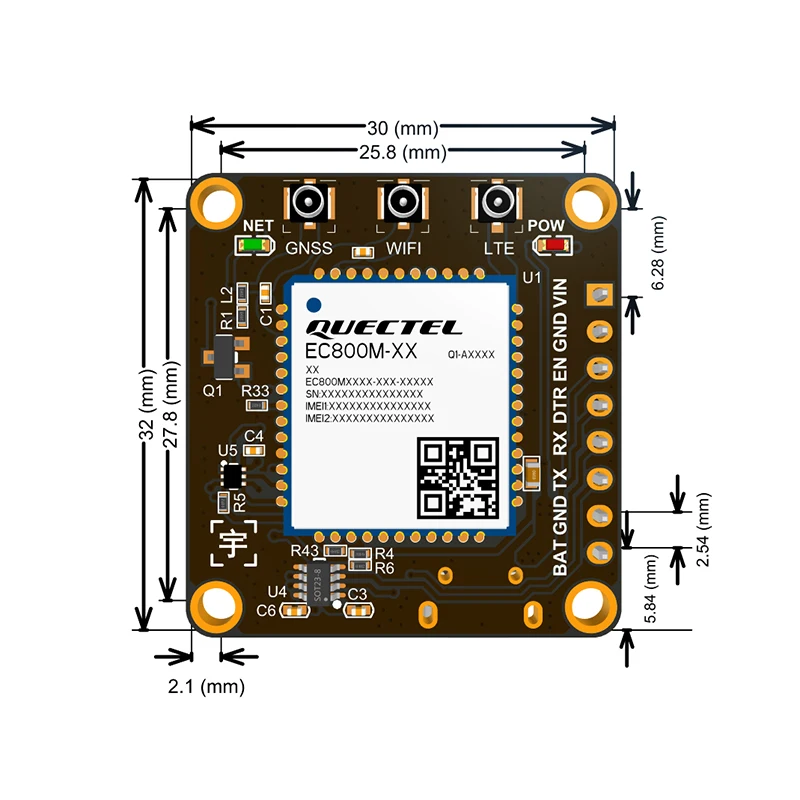

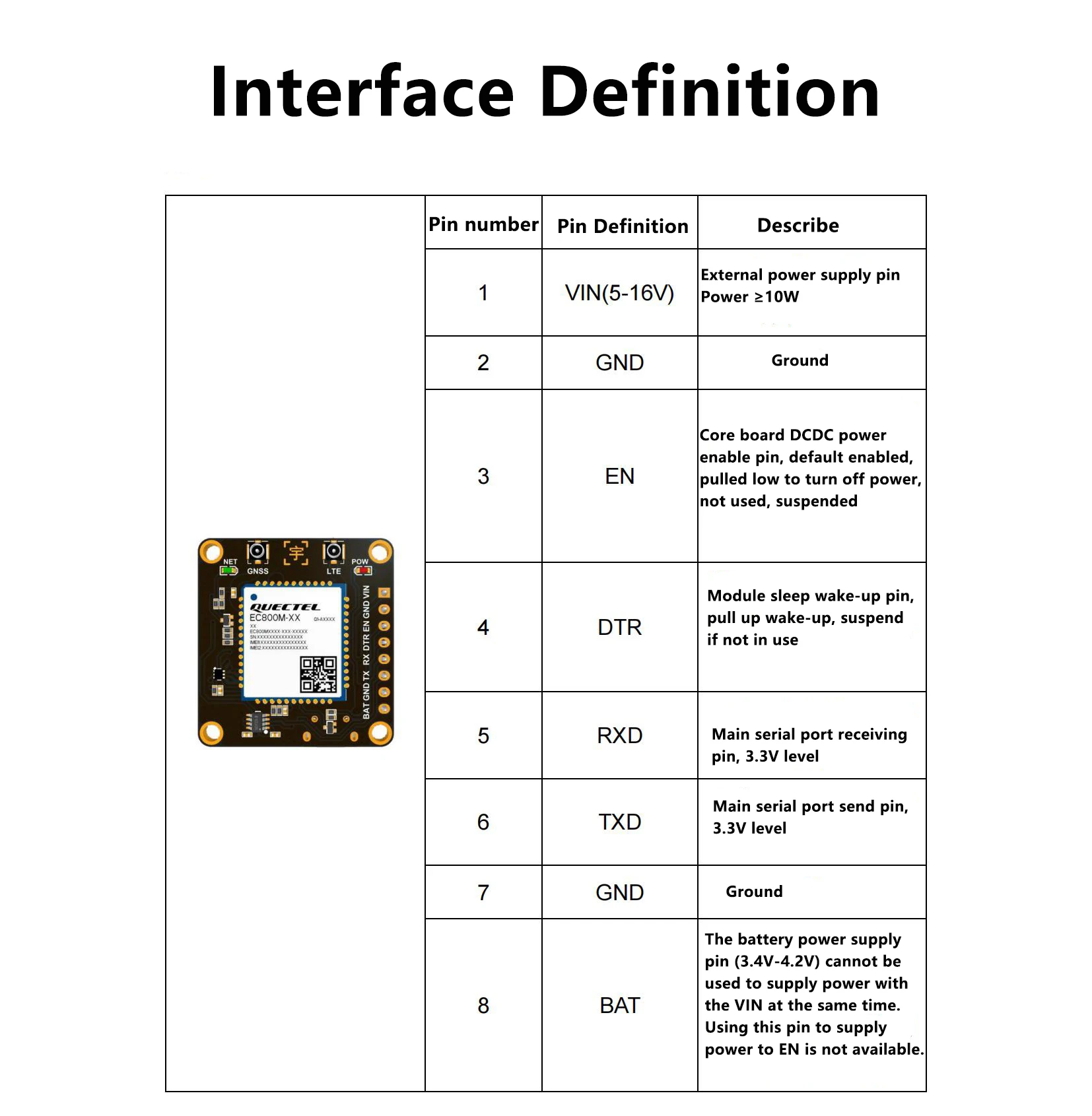

(1) Acerca de la fuente de alimentación
El voltaje de la fuente de alimentación de la placa base es de 5V-16V, y es necesario asegurarse de que el voltaje de entrada no sea inferior a 5V. Para asegurar el tablero central
Bajo cualquier circunstancia, funciona normalmente. Asegúrese de que la potencia de entrada sea superior o igual a 10W.
Se recomienda utilizar una fuente de alimentación de 12V. Si se utiliza una fuente de alimentación de 5V, asegúrese de que la corriente de la fuente de alimentación pueda alcanzar 2A y la salida
Agregue un condensador grande de 220uF en la entrada para evitar que las caídas de voltaje hagan que la placa central se reinicie.
(2) Acerca de los puertos serie
El puerto serie principal se puede utilizar para la comunicación de comandos AT y la transmisión de datos. La velocidad en baudios predeterminada es 115200. Utilizado para comando AT
Al comunicar y transmitir datos, las tasas de baudios admitidas son 4800, 9600, 19200, 38400, 57600
115200, 230400, 460800, 921600bps. El puerto serie principal es un puerto AT en modo estándar y en modo abierto
En modo C o QuecPython, es un puerto serie de usuario estándar UART2.
(3) Modo suspensión
Si el módulo y el host se comunican a través de UART, las siguientes dos condiciones deben cumplirse simultáneamente para permitir que el módulo entre
Entrar en modo de suspensión:
⚫Ejecutar AT + QSCLK=1.
⚫Asegúrese DE QUE EL DTR permanezca bajo o suspendido.
Al elevar el DTR del módulo a través del host, el módulo se puede despertar.

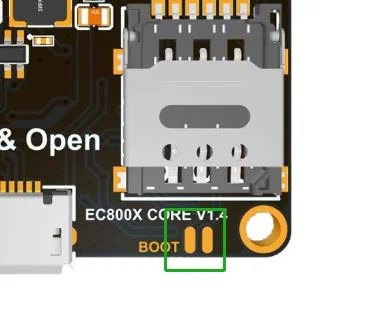

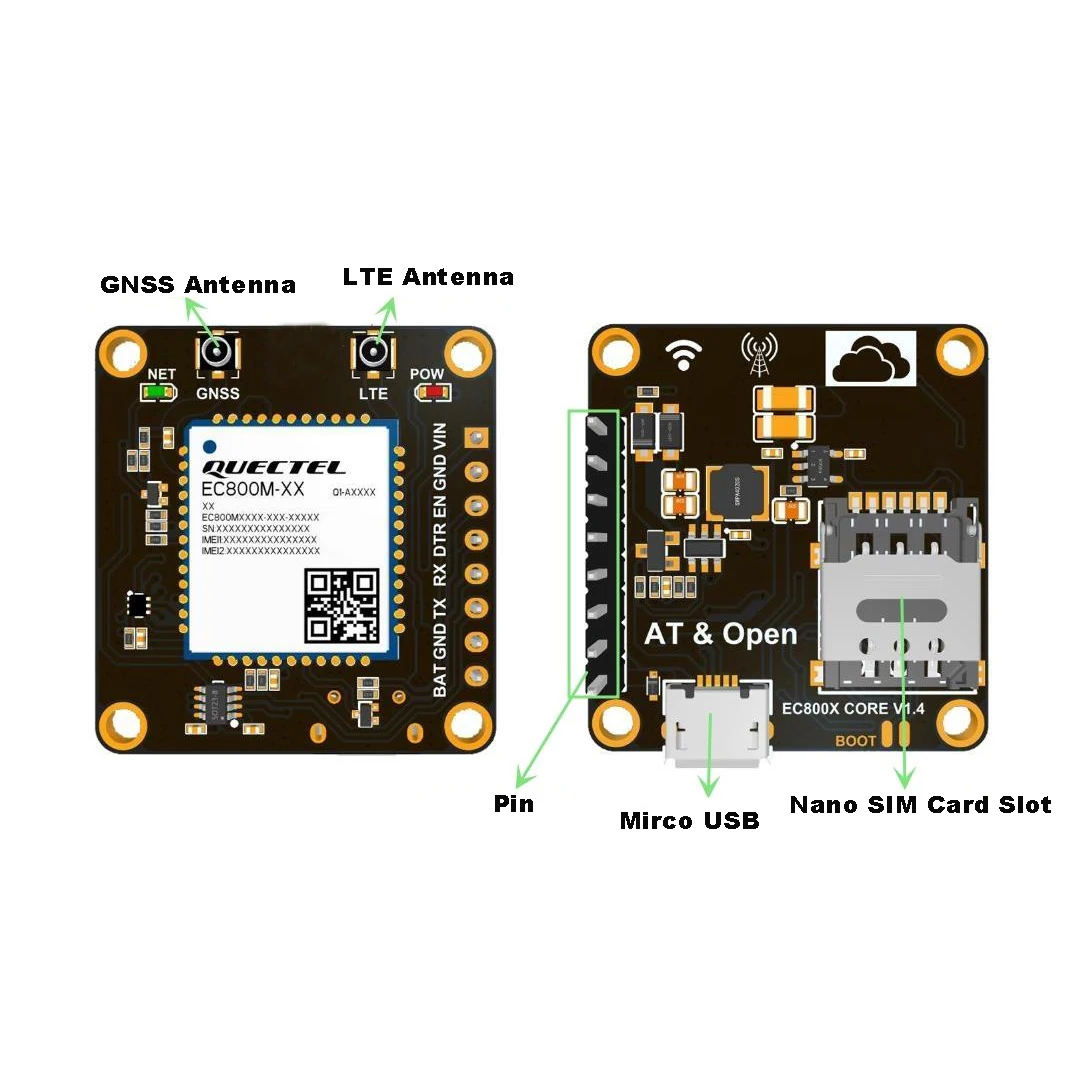

(4) Punto de prueba BOOT
Reserve los puntos de prueba BOOT en la placa central. Al entrar en el modo BOOT, cortocircuite Las dos almohadillas de soldadura aquí,
Encienda de nuevo para entrar en modo BOOT.
Se prohíbe el cortocircuito antes de que el módulo se encienda normalmente.

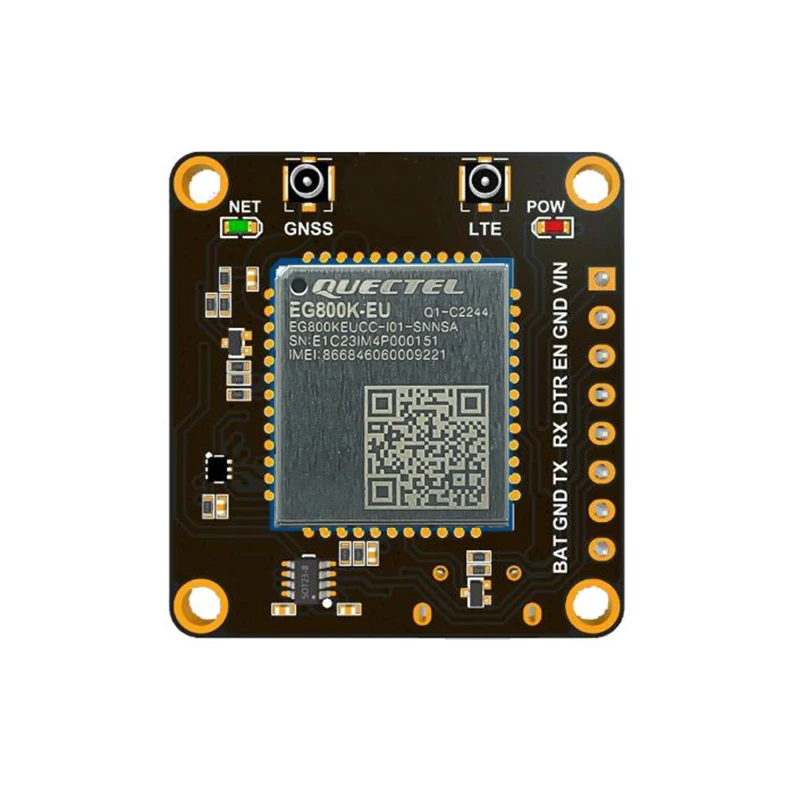

El EG800Q es una serie de módulos LTE Cat 1 bis optimizados especialmente para aplicaciones M2M e IoT. Diseñado en un factor de forma compacto y unificado y basado en la tecnología 3GPP LTE y compatible con Cat 1 bis, ofrece velocidades de datos máximas de hasta 10Mbps de enlace descendente y 5Mbps de enlace ascendente. La serie consta de dos variantes para diferentes geografías: (Europa) y EG800Q-NA (América del Norte).
Un amplio conjunto de protocolos de Internet, interfaces estándar de la industria y abundantes funcionalidades (controladores seriales USB para Windows 7/ 8/8,1/10/ 11, Linux, Android) permitir que el módulo sirva a una amplia gama de aplicaciones M2M e IoT, como gestión de activos, telemática comercial, pagos inteligentes, RMAC, seguridad y automatización. Medición inteligente y red inteligente.
Módulo LTE Cat 1 bis en tamaño compacto optimizado para aplicaciones M2M e IoT
Cobertura LTE-FDD
Soporta DFOTA
Admite escaneo Wi-Fi

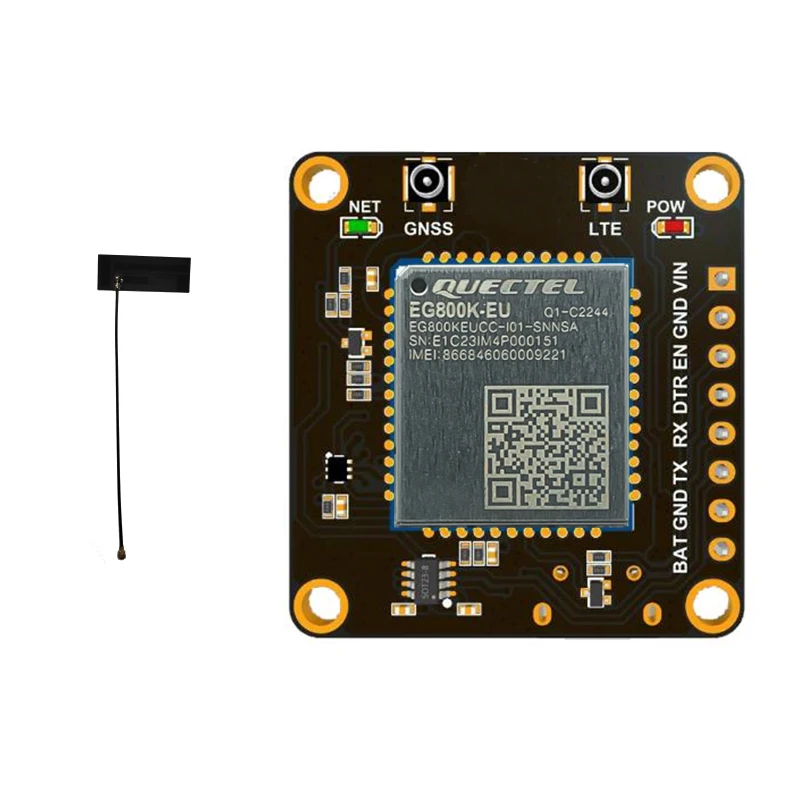

Antena única
