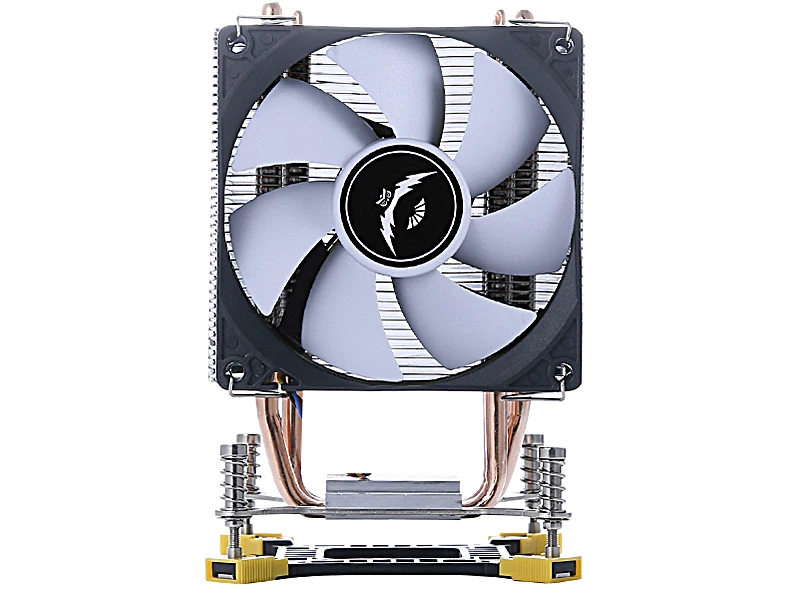

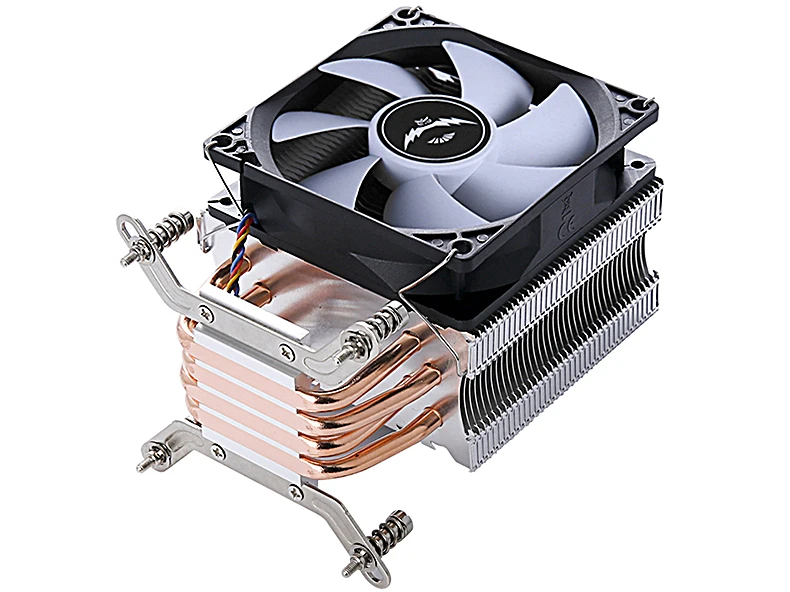

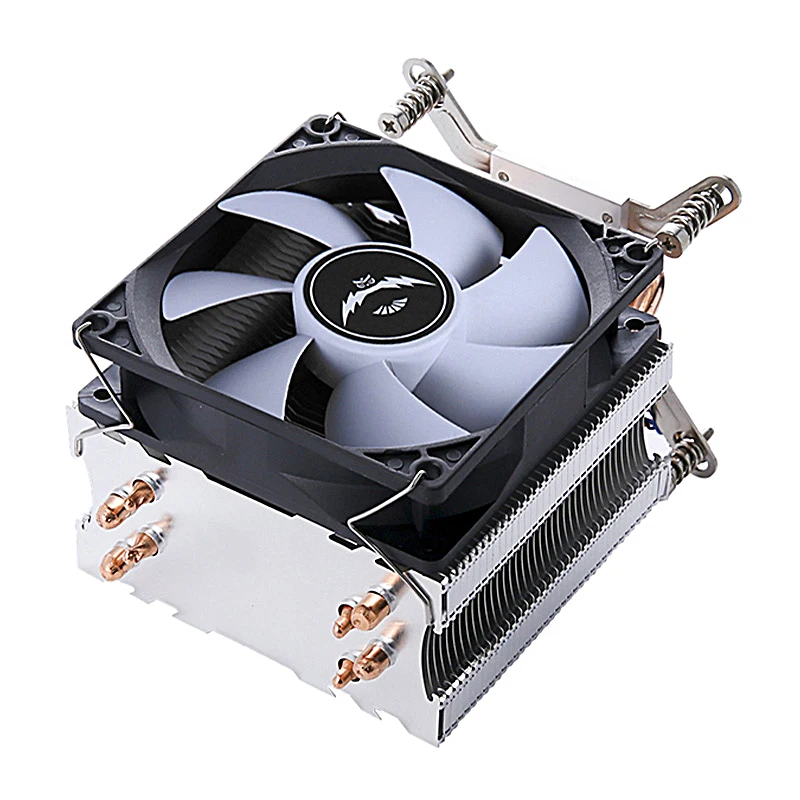

QIUzAim-ventilador de refrigeración de 4 tubos de calor, procesador de CPU, refrigerador de instalación LGA775 115x1200 1700 1366 i5 i7 PWM, regulación de velocidad refrigerado por aire

Marca del producto: QIUzAim

Nombre del producto: ventilador enfriador de CPU

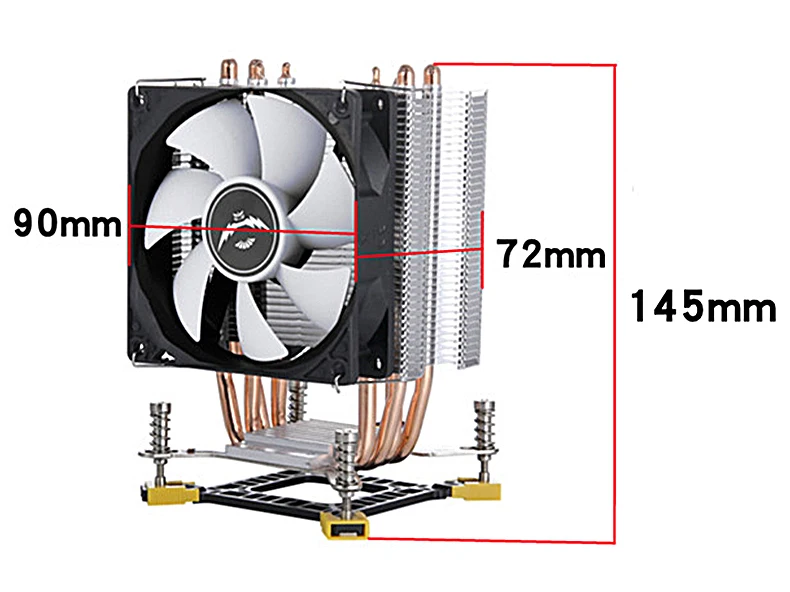

Tamaño del producto: 90 (L) * 72 (W) * 145 (H) mm

Tamaño del ventilador: 90*90*25mm

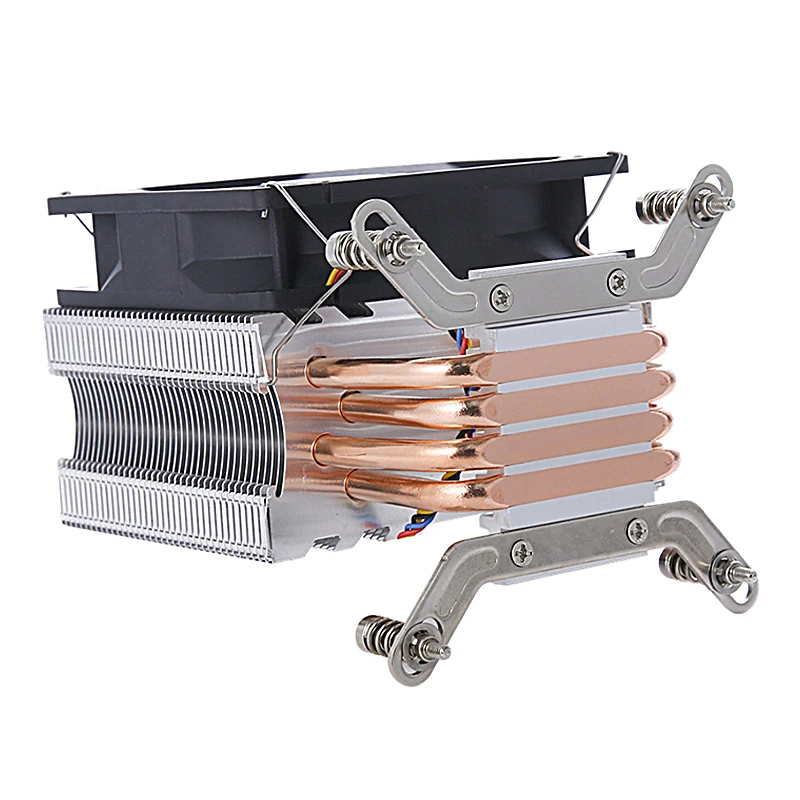

Especificación del tubo de calor: 6mm * 4 piezas

Velocidad de 3 hilos: 2000 RPM ± 10%

Velocidad de 4 cables: 800-2000 RPM ± 10%

Corriente de 3 hilos: 0,18 A sin lámpara, 0,28 A con lámpara ± 10%

Corriente de 4 hilos: 0.1A sin lámpara, 0.2A con lámpara ± 10%

Potencia de 3 cables: 2W sin luz, 3,5 W con luz ± 10%

Potencia de 4 cables: 1W sin luz, 2,5 W con luz ± 10%

Control de ruido: 25dBA

Volumen de aire: 60CFM (máximo)

(Los datos anteriores son para un ventilador. Si hay varios ventiladores (volumen de aire, ruido, corriente, potencia), los datos aumentarán).

Número de ventiladores: 1 ventilador

Interfaz del ventilador: 3 pines (velocidad constante de 3 cables)/4 pines (control de temperatura de 4 cables)

Cojinetes del ventilador: cojinetes hidráulicos

Voltaje de funcionamiento: DC 12V

Materiales de proceso: cobre y aluminio

Vida útil: 50000 horas

Método de embalaje: en caja

Nota:

Debido a la medición manual, los diferentes métodos y herramientas de medición, puede haber ligeras desviaciones dimensionales.

Debido a las diferencias de iluminación, ángulo y visualización, es posible que las imágenes no reflejen el color real del artículo.

El siguiente es un video tutorial de instalación para este producto, con la esperanza de ser útil para usted. Los productos instalados en el video son solo para referencia, pero el método de instalación es el mismo.

Enchufe:

Para Intel: LGA 775/1150/1151/1155/1156/1200/1700/1356/1366 (I3 i5 I7)

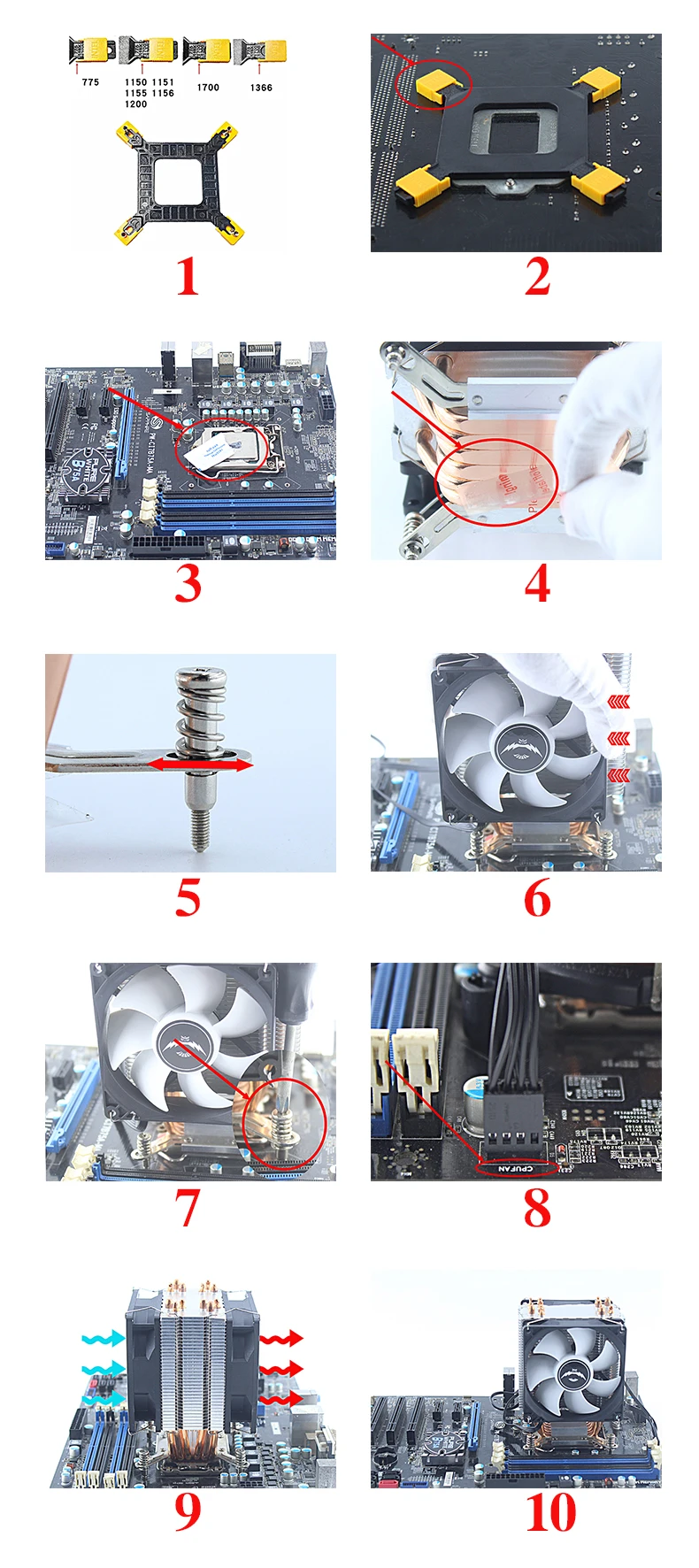

El siguiente es un tutorial sobre la instalación del LAG: 775/115x/1200/1700/1356/1366 ventilador de refrigeración de la CPU. El producto en la imagen puede ser diferente del que compró, pero el método de instalación es el mismo.

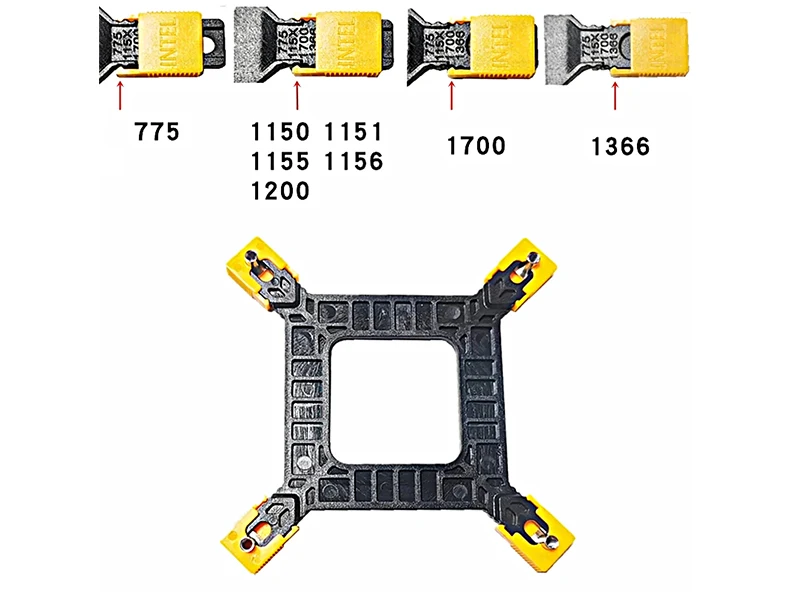

1. Como se muestra en la figura, adecuado para la instalación: LGA: 775, 1150, 1151, 1155, 1156, 1200, 1700, 1356 (I3, i5, I7), etc.

2. Como se muestra en la figura, ajuste el plano posterior a la posición adecuada para la placa base y colóquelo en la parte posterior de la placa base.

3. Como se muestra en la figura, abra la Grasa de silicona conductora térmica y aplíquela uniformemente a la superficie de la CPU.

4. Como se muestra en la figura, retire la película protectora en la parte inferior del radiador antes de la instalación.

5. Como se muestra en la figura, el tornillo se puede mover y ajustar libremente.

6. Como se muestra en la figura, empuje suavemente el ventilador hacia adentro para dejar espacio y coloque un destornillador para la instalación.

7. Como se muestra en la figura, use la característica del movimiento del tornillo para alinear el tornillo con el plano posterior en la placa base, y luego use herramientas como un destornillador para apretarlo e instalarlo.

8. Como se muestra en la figura, no hay necesidad de preocuparse por las diferentes interfaces para CPUFAN. 3 pines/4 pines universales.

9. Como se muestra en la figura, la flecha azul representa la entrada de aire y la flecha roja representa la salida de aire.

10. Como se muestra en la figura, la instalación se ha completado.

Con respecto a la selección de tipos de interfaz

Las interfaces de 3 o 4 pines son universales y se pueden instalar sin preocuparse por los tipos de interfaz

Tipo de velocidad fija: ventilador de 3 pines, velocidad fija, gran volumen de aire, buena disipación de calor, pero puede haber un ruido de viento relativamente ligero

Placa de control de temperatura: el ventilador de 4 pines ajustará inteligentemente la velocidad del ventilador en función de la temperatura actual de la CPU, lo que ahorra energía y es silencioso. ¡Prolonga la vida útil! (La placa base debe admitir y habilitar la función de regulación de velocidad PWM, que básicamente está disponible en todas las placas base)
